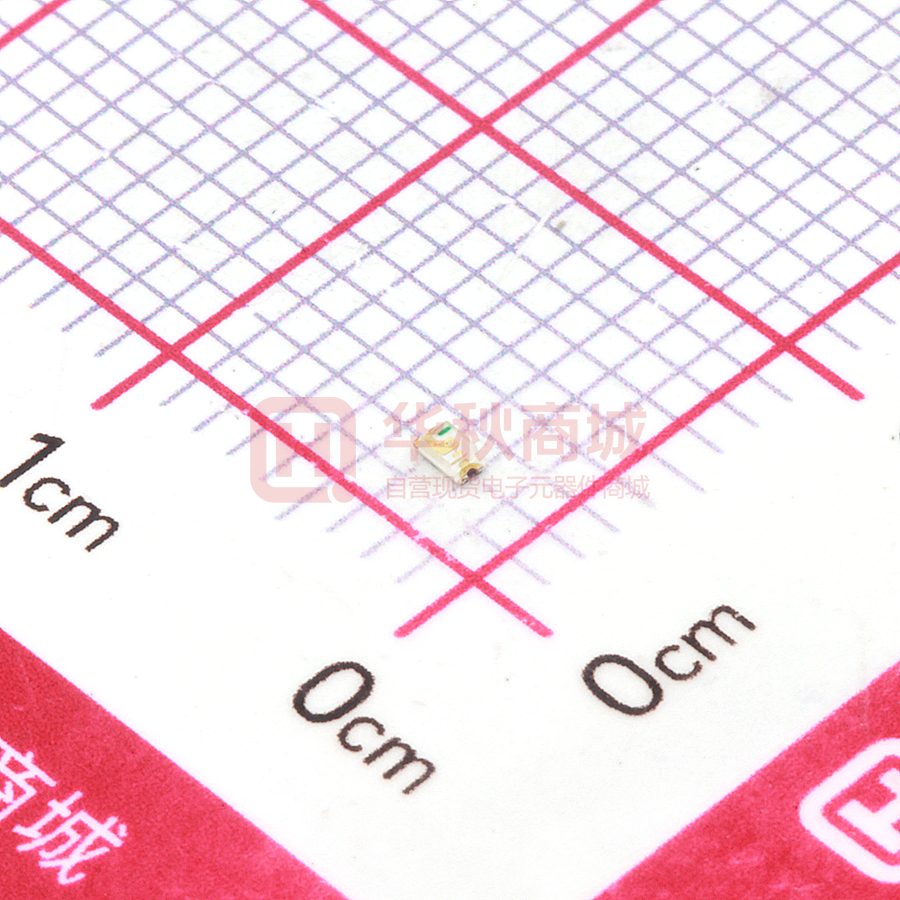

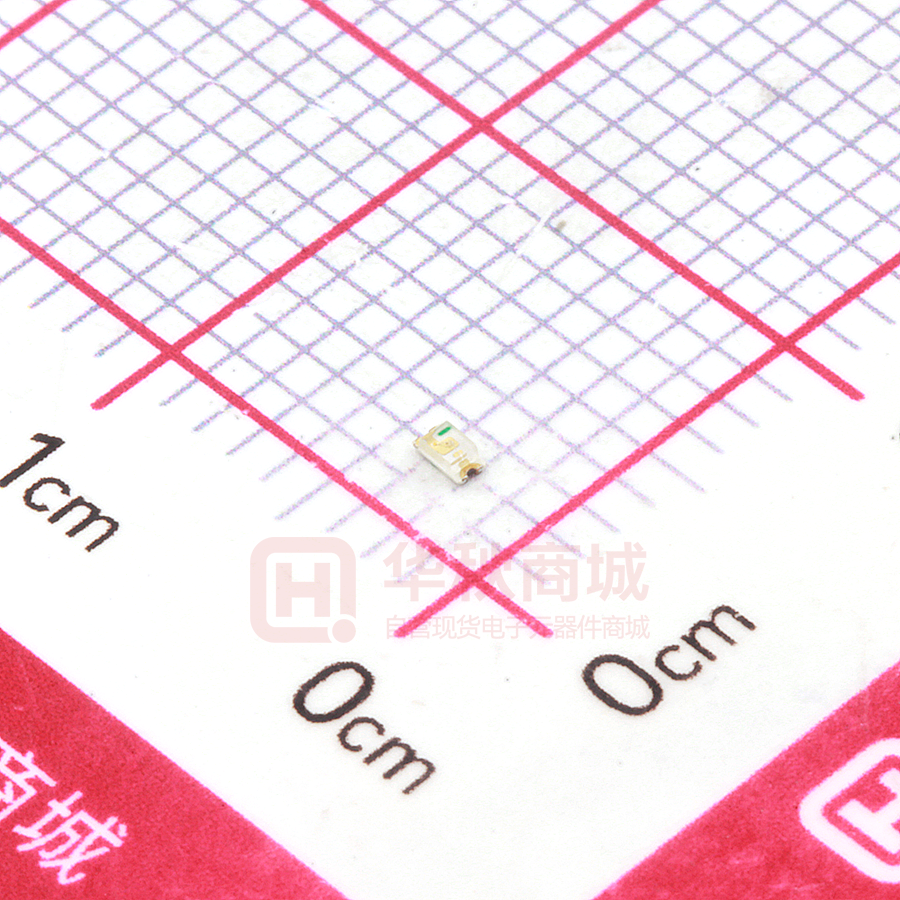

HQ19-2132UBC

产 品 规 格 书 Data sheet 产品名称：0603-T0.6 蓝色贴片式发光二极管 产品型号： 客 HQ19-2132UBC 户： 客户料号： 版 本 号： 日 期： A.1 2013-05-20 客户承认栏 制定： 审核： 核准： 宏 齐 光 电 子 （深 圳） 有 限 公 司 HARVATEK OPTO-ELECTRONICS (SHENZHEN) CO., LTD. TEL： （0755）83742883 Web： FAX： （0755）83744522 http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.1 HQ19-2132UBC 发布日期 2013.05. 20 页码 2 of 10 1. 产品描述 l l l l l l l 外观尺寸( L/W/H ) : 1.6×0.8×0.55 mm 颜色: 高亮度蓝光 胶体: 透明平面胶体 EIA规范标准包装 环保产品，符合ROHS要求 适用于自动贴片机 适用于红外线回流焊制程 外形尺寸及建议焊盘尺寸 注: 1. 单位 : 毫米（mm）。 2. 公差 ：如无特别标注则为± 0.15 mm。 3. 建议焊接温度曲线 有铅制程 宏齐光电子（深圳）有限公司 无铅制程 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.1 HQ19-2132UBC 发布日期 页码 2013.05. 20 3 of 10 4. 最大绝对额定值 （Ta=25℃） 参 数 符 号 最大额定值 单 位 消耗功率 Pd 75 mW 最大脉冲电流 (1/10占空比, 0.1ms脉宽) IFP 100 mA 正向直流工作电流 IF 25 mA 反向电压 VR 5 V 工作环境温度 Topr -30°C ~ + 85°C 存储环境温度 Tstg -40°C ~ + 90°C 焊接条件 Tsol 抗静电能力 ESD 回流焊 : 260°C ，10s 手动焊 : 300°C ，3s 2000 V 五、光电参数 （Ta=25℃） 参数 符号 最小值 代表值 最大值 单位 测试条件 光强 IV 45 mcd IF=5mA 半光强视角 2θ1/2 120 deg IF=5mA 峰值波长 λP 470 nm IF=5mA 主波长 λd nm IF=5mA 半波宽 Δλ nm IF=5mA 正向电压 VF 3.6 V IF=5mA 反向电流 IR 5 uA VR = 5V 宏齐光电子（深圳）有限公司 461 461 473 30 2.8 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 HQ19-2132UBC 发布日期 A.1 2013.05. 20 页码 4 of 10 亮度分 BIN 规格 Bin Min Max I2 J1 J2 K1 35 45 56 72 45 56 72 90 Unit Condition MCD IF=5mA 电压分 BIN 规格 Bin Min Max 6 2.8 3.0 7 3.0 3.2 3.2 3.4 3.4 3.6 8 9 Unit Condition V IF=5mA 波长分 BIN 规格 Bin Min Max Unit Condition B 461 464 467 470 464 467 470 473 nm IF=5mA C D E 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.1 HQ19-2132UBC 发布日期 2013.05. 20 页码 5 of 10 六、光电参数代表值特征曲线 注: 如无另外注明，测试环境温度为25 + 3°C 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.1 HQ19-2132UBC 发布日期 2013.05. 20 页码 6 of 10 七、标签及标识： CAT：光强 （单位（mcd）） HUE：波长 （单位（nm）） REF：电压 （单位（V）） φ60 八、 包装载带与圆盘尺寸 φ13.0 注: 1. 尺寸单位为毫米(mm)。 2. 尺寸公差是±0.1mm。 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 HQ19-2132UBC 发布日期 A.1 页码 2013.05. 20 7 of 10 九、 圆盘及载带卷出方向及空穴规格： 十、包装： 内标签 外标签 干燥剂 圆盘 防潮防静电袋 抽真空、热封 10 bags/carton 5 cartons/box 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 HQ19-2132UBC 发布日期 A.1 页码 2013.05. 20 8 of 10 十一、 信赖度测试： 类别 测试项目 工作寿命 高温高湿储存 测试环境 室温条件下以最大额定电流持续点亮； 以 20mA 测试。 IR-Reflow In-Board, 2 Times 环境温度Ta= 85±5℃,相对湿度RH= 85% 测试时间 参考标准 MIL-STD-750D:102 1000 小时 6 （-24 小时，+72 小时） MIL-STD-883D:100 1000 小时 （+ 2小时） 5 JESD22-A101 耐久性测试 MIL-STD-883D:100 高温储存 环境温度Ta= 105±5℃ 1000 小时 8 （-24小时，+72小时） JIS C 7021:B-10 低温储存 1000 小时 JIS C 7021:B-12 （-24小时，+72小时） 温度循环 105℃ 〜 25℃ 〜 -55℃ 〜 25℃ 30mins 5mins 30mins 5mins 10 次循环 冷热冲击 IR-Reflow In-Board, 2 Times 85 ± 5℃ 〜 -40℃ ± 5℃ 10mins 10mins 10 次循环 抗锡试验 环境测试 环境温度 Ta= -55±5℃ 焊锡温度 T.sol= 260 ± 5℃ 红外回流焊 有铅制程 升温速度(183℃到最高值) ：最大 3℃/秒 维持温度在 125(±25)℃： 不超过 120 秒 维持温度在 183℃以上： 60-150 秒 最高温度限制范围：235℃+5/-0℃ 维持在235℃+5/-0℃时间：10-30 秒 降温速度： 最大 6℃/秒 红外回流焊 无铅制程 升温速度(217℃到最高值) ：最大 3℃/秒 维持温度在 175(±25)℃： 不超过 180 秒 维持温度在 217℃以上： 60-150 秒 最高温度限制范围： 260℃+0/-5℃ 维持在260℃+0/-5℃时间：20-40秒 降温速度： 最大 6℃/秒 可焊性试验 宏齐光电子（深圳）有限公司 焊锡温度 T.sol= 235 ± 5℃ 浸入速度： 25±2.5 mm/秒 上锡率 ≧95% 焊盘面积 MIL-STD-202F:107 D MIL-STD-750D:105 1 MIL-STD-883D:101 MIL-STD-202F:107 D MIL-STD-750D:105 1 MIL-STD-202F:210 A MIL-STD-750D:203 1 JIS C 7021:A-1 10 ± 1secs 2次 -------- MIL-STD-750D:203 1.2 J-STD-020C -------- MIL-STD-750D:203 1.2 J-STD-020C 浸入时间：2±0.5 秒 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD. MIL-STD-202F:208 D MIL-STD-750D:202 6 MIL-STD-883D:200 3 IEC 68 Part 2-20 JIS C 7021:A-2 http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.1 HQ19-2132UBC 发布日期 2013.05. 20 页码 9 of 10 十二、注意事项： 使用： 1. LED 是电流驱动元件，电压的细微变化会产生较大的电流波动,导致元件遭到破坏。客户应使用电 阻串联作限流保护。 2. 为了确保多颗 LED 并联使用时光色一致，建议每条支路使用单独电阻,如下图模式 A 所示； 如采用下图模式 B 所示电路，LED 光色可能因每一颗 LED 不同的伏安特性而造成光色差异。 电路模式 A 电路模式 B 3. 过高的环境温度会影响 LED 的亮度以及其他性能, 所以为能使 LED 有较好的性能表现应远离热源。 4. 光电参数公差： 正向电压 REF / VF： + 0.02V 亮度 CAT / IV： + 11% 波长 HUE / WLD： + 1nm 存储： 1. 未打开原始包装的情况下，建议储存的环境为: 温度: 5℃~30℃；湿度: 85%RH 以下。当库存超过两个 月，使用前应做除湿处理，条件 60℃/8 小时。 2. 打开原始包装后，建议储存环境为： 温度 5~30°C ；湿度 60% 以下。 3. LED 是湿度敏感元件，为避免元件吸湿，建议打开包装后，将其储存在有干燥剂的密闭容器内，或 者储存在氮气防潮柜内。 4. 打开包装后，元件应该在 168 小时（7 天）使用；且贴片后应尽快做焊接。 5. 如果干燥剂失效或者元件暴露于空气中超过 168 小时（7 天），应作除湿处理。 烘烤条件：60℃ ， 24 小时。 ESD 静电防护 LED（特别是 InGaN 结构的蓝色、翠绿色、紫色、白色、粉红色 LED）是静电敏感元件, 静电或者 电流过载会破坏 LED 结构。LED 受到静电伤害或电流过载可能会导致性能异常，比如漏电流过大,VF 变低,或者无法点亮等等。所以请注意以下事项： 1. 接触 LED 时应佩戴防静电腕带或者防静电手套。 2. 所有的机器设备、工制具、工作桌、料架等等，应该做适当的接地保护（接地阻抗值 10Ω以内）。 3. 储存或搬运 LED 应使用防静电料袋、防静电盒以及防静电周转箱，严禁使用普通塑料制品。 4. 建议在作业过程中，使用离子风扇来压制静电的产生。 5. 距离 LED 元件 1 英尺距离的环境范围内静电场电压小于 100V。 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD. http://www.harvatek.cn 产 品 规 格 书 Part No. : 版本 A.1 HQ19-2132UBC 发布日期 2013.05. 20 页码 10 of 10 清洗 建议使用异丙醇等醇类溶液清洗 LED，严禁使用腐蚀性溶液清洗。 焊接 1. 回流焊焊接条件参考第一页温度曲线。 2. 回流焊焊接次数不得超过两次。 3. 只建议在修理和重工的情况下使用手工焊接；最高焊接温度不应超过 300 度，且须在 3 秒内完成。 烙铁最大功率应不超过 30W。 4. 焊接过程中,严禁在高温情况下碰触胶体。 5. 焊接后，禁止对胶体施加外力，禁止弯折 PCB，避免元件受到撞击。 其他 1. 本规格所描述的 LED 定义应用在普通的的电子设备范围（例如办公设备、通讯设备等等）。如果 有更为严苛的信赖度要求，特别是当元件失效或故障时可能会直接危害到生命和健康时（如航天、 运输、交通、医疗器械、安全保护等等），请事先知会敝司业务人员。 2. 高亮度 LED 产品点亮时可能会对人眼造成伤害，应避免从正上方直视。 3. 出于持续改善的目的，产品外观和参数规格可能会在没有预先通知的情况下作改良性变化。 宏齐光电子（深圳）有限公司 HARVATEK OPTO-ELECTRONICS(SHENZHEN)CO, LTD. http://www.harvatek.cn
