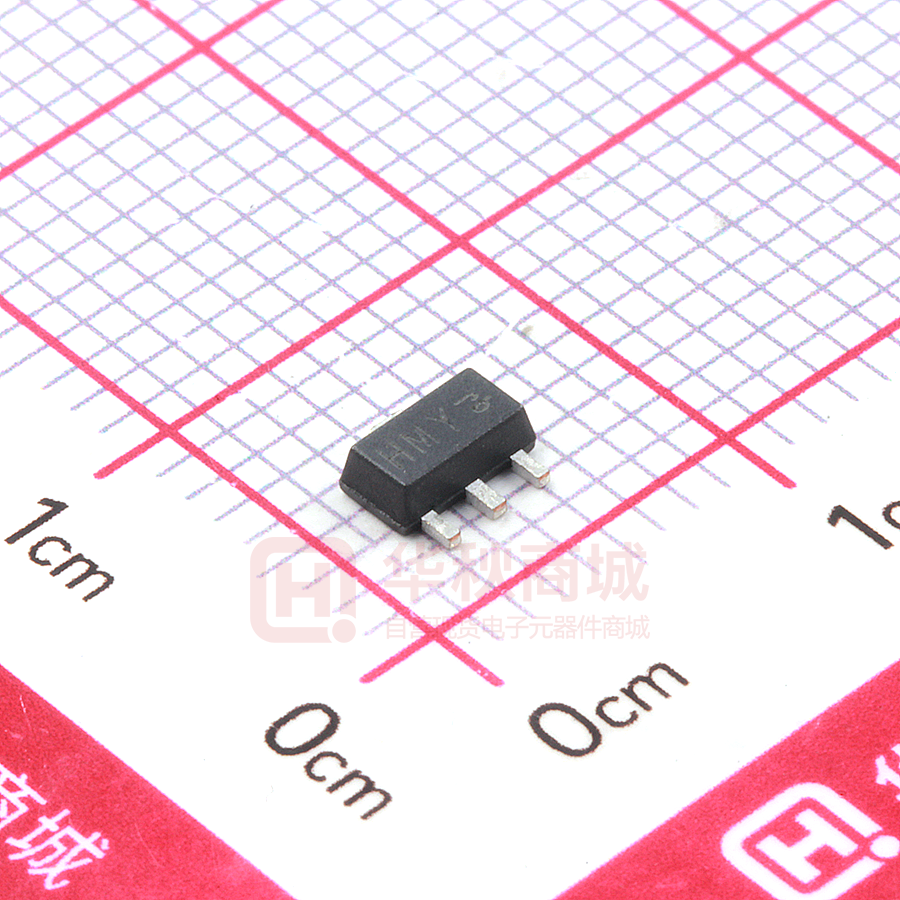

KTC4379 Rev.F Jan.-2019 描述 / DATA SHEET Descriptions SOT-89 塑封封装 NPN 半导体三极管。Silicon NPN transistor in a SOT-89 Plastic Package.  特征 / Features 饱和压降低,开关时间快，体积小，可与互补 KTA1666。无卤产品。 Low saturation voltage, high speed switching time, small flat package Complementary to KTA1666. HF Product.  用途 / Applications 用于功率放大和开关。 Power amplifier and switching applications. 内部等效电路 引脚排列 1 2 / Pinning 3 PIN1：Base 印章代码 / Equivalent Circuit PIN 2：Collector PIN 3：Emitter / Marking hFE Classifications Symbol hFE Range 70～140 120～240 HMO HMY ** http://www.fsbrec.com Y ** Marking O 1/6 KTC4379 Rev.F Jan.-2019 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter 符号 Symbol 数值 Rating 单位 Unit Collector to Base Voltage VCBO 50 V Collector to Emitter Voltage VCEO 50 V Emitter to Base Voltage VEBO 5.0 V Collector Current - Continuous IC 2.0 A Collector Base – Continuous IB 0.4 A Collector Power Dissipation PC 500 mW Collector Power Dissipation* *PC 1 W Tj 150 ℃ Tstg -55～150 ℃ Junction Temperature Storage Temperature Range 2 * KTC4379 mounted on ceramic substrate(250mm ×0.8t). 电性能参数 / Electrical Characteristics(Ta=25℃) 参数 Parameter 符号 Symbol 测试条件 Test Conditions 最小值 典型值 最大值 单位 Min Typ Max Unit Collector Cut-Off Current ICBO VCB=50V IE=0 0.1 μA Emitter Base Cut-Off Current Collector to Emitter Breakdown Voltage IEBO VEB=5.0V IC=0 0.1 μA VCEO IC=10mA IB=0 50 hFE(1) VCE=2.0V IC=0.5A 70 hFE(2) VCE=2.0V IC=1.5A 40 DC Current Gain V 240 Collector to Emitter Saturation Voltage VCE(sat) IC=1.0A IB=0.05A 0.5 V Base to Emitter Saturation Voltage VBE(sat)) IC=1.0A IB=0.05A 1.2 V VCE=2.0V VCB=10V f=1MHz IC=0.5A IE=0 Transition Frequency fT Collector Output Capacitance Cob Turn-on Time ton Storage Time tstg Turn-off Time tf http://www.fsbrec.com IB1=-IB2=0.05A 120 MHz 30 pF 0.1 μS 1.0 μS 0.1 μS 2/6 KTC4379 Rev.F Jan.-2019 DATA SHEET  电参数曲线图 / Electrical Characteristic Curve http://www.fsbrec.com 3/6 KTC4379 Rev.F Jan.-2019 外形尺寸图 DATA SHEET / Package Dimensions http://www.fsbrec.com 4/6 KTC4379 Rev.F Jan.-2019 / Marking Instructions HMO ** 印章说明 DATA SHEET 说明： H：  为公司代码 M：  为型号代码 O：  为 hFE 档次代码 **：  为生产批号代码，随生产批号变化。 Note: H: Company Code. M: Product Type. O： hFE Classifications **: Lot No. Code, code change with Lot No. http://www.fsbrec.com Symbol 5/6 KTC4379 Rev.F Jan.-2019 DATA SHEET 回流焊温度曲线图(无铅) / Temperature Profile for IR Reflow Soldering(Pb-Free) 说明： Note: 1、预热温度 150～180℃，时间 60～90sec; 1.Preheating:150~180℃, Time:60~90sec. 2、峰值温度 245±5℃，时间持续为 5±0.5sec; 2.Peak Temp.:245±5℃, Duration:5±0.5sec. 3、焊接制程冷却速度为 2～10℃/sec. 3. Cooling Speed: 2~10℃/sec. 耐焊接热试验条件 / Resistance to Soldering Heat Test Conditions 温度：260±5℃ 包装规格 Time:10±1 sec / REEL Package Type 封装形式 使用说明 Temp.:260±5℃ / Packaging SPEC. 卷盘包装 SOT-89 时间：10±1 sec. Units 包装数量 Dimension Units/Reel 只/卷盘 Reels/Inner Box 卷盘/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 1,000 7 7,000 6 42,000 包装尺寸 3 (unit：mm ) Reel Inner Box 盒 Outer Box 箱 7〞×12 180×120×180 390×385×205 / Notices http://www.fsbrec.com 6/6
