1. 物料型号:HC-SR501/RD-624/HC-SR505/SR602

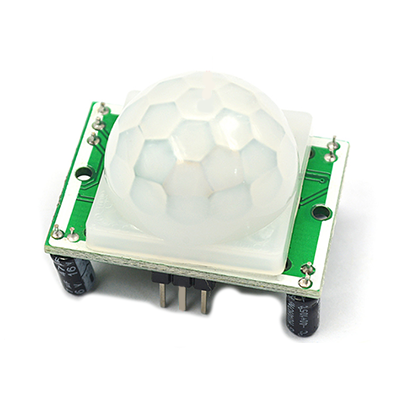

2. 器件简介:HC-SR501是基于红外线技术的自动控制模块,使用LHI788探头设计,具有高灵敏度和可靠性,适用于各类自动感应电器设备,尤其是干电池供电的自动控制产品。
3. 引脚分配:1. 电源正极,2. 信号输出,3. 电源负极,4. H可重复触发口,5. L不可重复触发口,6. CDS光敏电阻接口。
4. 参数特性:
- 工作电压:DC4.5V至20V
- 静态功耗:50微安
- 电平输出:高3.3V, 低0V
- 延时时间:可调(8秒至200秒)
- 触发方式:L不可重复,H可重复,默认为H
- 感应范围:小于120度锥角,7米以内
- 工作温度:-15至+70度
- PCB外形尺寸:3224mm,螺丝孔距28mm,螺丝孔径2mm
- 感应透镜尺寸:直径23mm(默认)
5. 功能详解:模块具备全自动感应、光敏控制(可选)、两种触发方式(不可重复和可重复)、感应输出封锁等功能。
6. 应用信息:适用于安防产品、人体感应玩具、人体感应灯具、工业自动化控制等。
7. 封装信息:菲涅尔光学透镜,距离越远感应越强,角度强大。
