SDC1181JTRL-E1

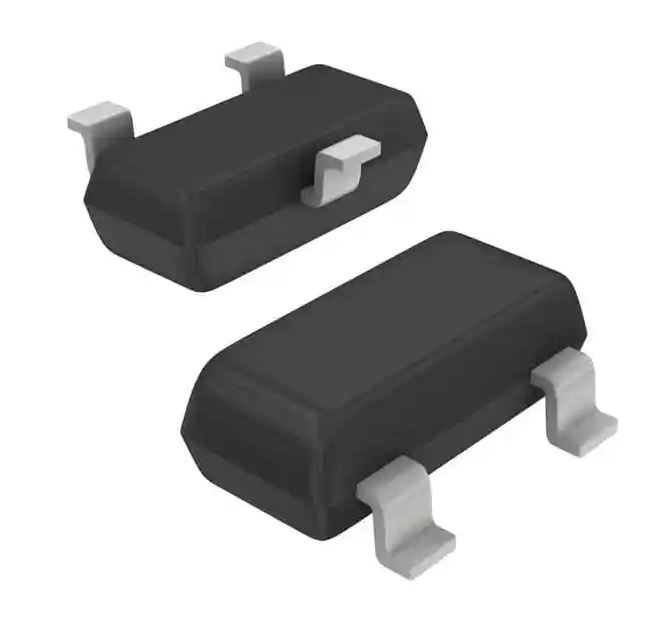

数据手册 SDC1181 高灵敏度开关霍尔 概述 特点 SDC1181 是一款锁存型霍尔开关集成电路。它内  工作电压范围:3.0V~24V 含霍尔感应块、斩波放大器、迟滞比较器，以及开集  内置温度补偿电路 电极输出电路。斩波放大器有效的减少由于温度、工  内置电源反接保护电路 艺、机械应力等造成的失调，提高了磁场灵敏度的一  工作温度范围可选 致性。芯片采用高压 CMOS 工艺制造，工作电压范围大，  开漏极输出 为 3.0V~24V。  最大输出陷电流：50mA  工作频率：0~10KHz  TO-92S 、SOT-23-3 封装 SDC1181 稳定的温度特性和低工作电压特性，使 得它能适用于汽车电子、工业、消费类应用产品。 应用  无触点开关  直流无刷电机  流速计  速度检测 TO-92S SOT-23-3 图 1.封装形式 February, 2019 Rev. 1.0 ©2019 Shaoxing Devechip Microelectronics Co., Ltd. 1/10 www.sdc-semi.com 数据手册 SDC1181 高灵敏度开关霍尔 管脚描述 Package: SOT-23-3 Package: TO-92S GND 3 3 OUT 2 GND VDD 1 1 2 VDD OUT 图 2. 管脚排布 编号 名称 功能 1 VDD 电源 3 2 GND 地 2 3 OUT 输出 SOT-23-3 TO-92S 1 表 1. 管脚描述 功能框图 VDD 基准电压 逻辑电路 OUT 霍尔 斩波放大 器 磁滞比较器 GND 图 3. 功能框图 February, 2019 Rev. 1.0 ©2019 Shaoxing Devechip Microelectronics Co., Ltd. 2/10 www.sdc-semi.com 数据手册 SDC1181 高灵敏度开关霍尔 订购信息 SDC1181 X X X - X Circuit Type Package TO-92S: ZS SOT-23-3: J 封装 产品编号 温度范围 TO-92S E1: Pb-free G1: Halogen-free Temperature Range: E: -40~85℃ K: -40~125℃ L: -40~150℃ Blank: Bulk TR: Tape Reel 标识编号 包装形式 无铅 无卤 无铅 无卤 SDC1181ZSE-E1 SDC1181ZSE-G1 1181 1181G 袋装 SDC1181JTRE-E1 SDC1181JTRE-G1 1181 1181G 编带 SDC1181ZSK-E1 SDC1181ZSK-G1 1181 1181G 袋装 SDC1181JTRK-E1 SDC1181JTRK-G1 1181 1181G 编带 SDC1181ZSL-E1 SDC1181ZSL-G1 1181 1181G 袋装 SDC1181JTRL-E1 SDC1181JTRL-G1 1181 1181G 编带 -40℃~85℃ SOT-23-3 TO-92S -40℃~125℃ SOT-23-3 TO-92S -40℃~150℃ SOT-23-3 February, 2019 Rev. 1.0 ©2019 Shaoxing Devechip Microelectronics Co., Ltd. 3/10 www.sdc-semi.com 数据手册 SDC1181 高灵敏度开关霍尔 极限参数(注意：应用不要超过最大值，以防止损坏。长时间工作在最大值的情况下可能影响器件的可靠性) 参数 符号 参数值 单位 电源电压 VDD 28 V 最大输出电流 IOUT 50 mA 输出击穿电压 VCE 28 V 磁感应强度 B 无限制 ℃ 最大结温 TJ 170 ℃ 储存温度范围 TS -40~150 ℃ ESD,HBM model per Mil-Std-883H,Method 3015 HBM 4000 V ESD,MM model per JEDEC EIA/JESD22-A115 MM 300 V Latch-up test per JEDEC 78 - 200 mA 表2. 极限工作条件 推荐工作条件 参数 电源电压 符号 最小值 最大值 单位 VDD 3.0 24 V -40 85 ℃ -40 125 ℃ -40 150 ℃ 工作温度(级别 E) 工作温度(级别 K) 工作温度(级别 L) Ta 表3. 推荐工作条件 February, 2019 Rev. 1.0 ©2019 Shaoxing Devechip Microelectronics Co., Ltd. 4/10 www.sdc-semi.com 数据手册 SDC1181 高灵敏度开关霍尔 电气特性 (Ta=25℃, VDD=12V, 除非特殊说明.) 参数 符号 条件 最小值 典型值 最大值 单位 电源电压 VDD - 3.0 - 24 V 输出饱和压降 VOUT IOUT=20mA, B>BOP - - 400 mV 输出漏电流 IOFF VCE=24V, B
