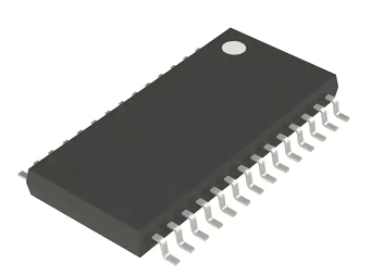

CMS80F2618

CMS80F261x 数据手册 CMS80F261x 数据手册 增强型闪存8位1T 8051微控制器 Rev. 1.05 请注意以下有关CMS知识产权政策 ＊中微半导体（深圳）股份有限公司（以下简称本公司）已申请了专利，享有绝对的合法权益。与本公司MCU或其他产品有关的专利 权并未被同意授权使用，任何经由不当手段侵害本公司专利权的公司、组织或个人，本公司将采取一切可能的法律行动，遏止侵权者 不当的侵权行为，并追讨本公司因侵权行为所受的损失、或侵权者所得的不法利益。 ＊中微半导体（深圳）股份有限公司的名称和标识都是本公司的注册商标。 ＊本公司保留对规格书中产品在可靠性、功能和设计方面的改进作进一步说明的权利。然而本公司对于规格内容的使用不负责任。文 中提到的应用其目的仅仅是用来做说明，本公司不保证和不表示这些应用没有更深入的修改就能适用，也不推荐它的产品使用在会由 于故障或其它原因可能会对人身造成危害的地方。本公司的产品不授权适用于救生、维生器件或系统中作为关键器件。本公司拥有不 事先通知而修改产品的权利，对于最新的信息，请参考官方网站 www.mcu.com.cn。 www.mcu.com.cn 1 / 49 Rev. 1.05 CMS80F261x 数据手册 1. 产品特性 1.1 ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ 功能特性 兼容 MCS-51 的 1T 指令系统 系统时钟频率最高支持 48MHz 机器周期最快支持 1TSYS @ FSYS≤24MHz 机器周期最快支持 2TSYS @ FSYS＝48MHz 内存 程序 FLASH：64K×8Bit Data FLASH：1K×8Bit 通用 RAM：256×8Bit 通用 XRAM：4K×8Bit 支持 BOOT 功能区，1K/2K/4K 可选 程序 FLASH 支持分区保护 4 种振荡方式 HSI-内部高速振荡：48MHz HSE-外部高速振荡：8MHz/16MHz LSE-外部低速振荡：32.768KHz LSI-内部低速振荡：125KHz GPIO 最多 46 个 GPIO 均支持上/下拉电阻功能 均支持边沿（上升沿/下降沿/双沿）中断 均支持唤醒功能 中断源 支持所有的外部端口中断 7 个定时器中断 其它外设中断 定时器 WDT 定时器（看门狗定时器） Timer0/1，Timer2，Timer3/4 LSE_Timer（支持休眠唤醒功能） WUT（唤醒定时器） BRT/BRT1（串口波特率定时器） 循环冗余校验单元 CRC16（CRC16-CCITT） 乘除法运算单元（MDU） 支持 32bit/16bit，16bit/16bit，16bit×16bit 蜂鸣器驱动 50%占空比，频率可自由设置 增强型 PWM 6 通道增强型 PWM 6 个相互独立周期计数器 支持独立/互补/同步/成组模式 支持边沿对齐/中心对齐方式 支持互补模式死区延时功能 通信模块 1xSPI（通讯速率最高可达 6Mb/s） 1xI2C（通讯速率最高可达 400Kb/s） 最多 4xUART（波特率最高可达 1Mb/s） 支持两线串行编程与调试 www.mcu.com.cn ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ 2 / 49 工作电压范围 2.1V~5.5V 工作温度范围 -40℃~105℃ 低压复位功能（LVR） 1.8V/2.0V/2.5V/3.5V 低压检测功能（LVD） 2.0V~4.6V 16 级可选 高精度 12 位 ADC 最多 23 个 AD 外部通道 参考电压可选（1.2V/2.0V/2.4V/3.0V/VDD） 可检测内部 1.2V 基准电压 支持硬件触发启动转换功能 支持一组结果数字比较功能 硬件 LCD 驱动器 占空比 1/4，1/5，1/6，1/8 可选 LSI/LSE/系统时钟三种时钟源可选 传统电阻型 LCD，1/2，1/3，1/4 BIAS 可选 支持休眠模式下工作 支持快速充电模式 支持节能模式，分压总电阻 60K/225K/900K 可选 最多支持 4COM x 36SEG、5COM x 35SEG 6COM x 34SEG、8COM x 32SEG 硬件 LED 驱动器 占空比 1/4，1/5，1/6，1/8 可选 支持共阴/共阳两种模式选择 LSI/LSE/系统时钟三种时钟源可选 COM、SEG 电流可选 最多支持 4COM x 28SEG、5COM x 27SEG 6COM x 26SEG、8COM x 24SEG 两路模拟比较器（ACMP0/1，失调电压小于 1mV） 正端 5 种选择，负端可选内部 1.2V/VDD 分压 比较器支持单边/双边迟滞 负端内部 1.2V/VDD 分压可接内部 ADC 通道 两路运算放大器（OP0/1，失调电压小于 1mV） 每个运放三端均和 GPIO 端口复用 正端支持内部 1.2V 输入 支持运放/比较器两种模式 运放输出可接内部模拟比较器输入 低功耗模式 空闲模式（IDLE） 休眠模式（STOP） 支持 96 位唯一 ID 号(UID) 每颗芯片有独立的 ID 号 Rev. 1.05 CMS80F261x 数据手册 1.2 产品对比 产品型号 CMS80F2618 外围接口 CMS80F2619 最大时钟频率 CMS80F261A 48MHz APROM 64/63/62/60 KB（1） BOOT 0/1/2/4 KB（1） Data FLASH 1 KB RAM 256 B XRAM 4 KB WDT 1 Timer0/1 2 (16bit) Timer2 1 (16bit) Timer3/4 2 (16bit) LSE_Timer 1 (16bit) WUT 1 (12bit) BRT/BRT1 2 (16bit) 增强 CRC CRC16-CCITT 型 MDU 32bit/16bit、16bit/16bit、16bit*16bit 数字 BUZZER 1 外设 PWM 存储 模块 定时 器 6(16bit) 4COM x 17SEG LCD 5COM x 16SEG 8COM x 13SEG 接口 4COM x 15SEG 5COM x 14SEG 模块 5COM x 23SEG 6COM x 22SEG 4COM x 17SEG 5COM x 16SEG 6COM x 13SEG 8COM x 11SEG 通信 4COM x 24SEG 6COM x 15SEG 显示 LED 6COM x 15SEG 4COM x 32SEG 4COM x 36SEG 5COM x 31SEG 5COM x 35SEG 6COM x 30SEG 6COM x 34SEG 8COM x 28SEG 8COM x 32SEG 4COM x 28SEG 4COM x 28SEG 5COM x 27SEG 5COM x 27SEG 6COM x 26SEG 6COM x 26SEG 8COM x 24SEG 8COM x 24SEG SPI 1 I2C 1 UART 12bit-ADC CMS80F261B 2 3 4 4 14 18 23 23 模拟 (外部通道数) 模块 ACMP 2 1 2 2 OP 0 2(2) 1 2 26 30 42 46 GPIOs LVR 1.8V/2.0V/2.5V/3.5V LVD 2.0~4.6 V，16 级 工作电压 2.1~5.5 V 工作温度 -40~105 ℃ 封装 www.mcu.com.cn SOP28 LQFP32 3 / 49 LQFP44 LQFP48 Rev. 1.05 CMS80F261x 数据手册 注：（1）通过系统配置寄存器设置 APROM 和 BOOT 空间大小，APROM 与 BOOT 空间总共最大为 64K。 （2）表示模拟模块个数，模拟功能并非通过管脚的输入/输出实现，输入/输出管脚以实际产品为准。 www.mcu.com.cn 4 / 49 Rev. 1.05 CMS80F261x 数据手册 2. 系统概述 系统简介 2.1 CMS80F261x 系列是 8051 内核、兼容 MCS-51 的 1T 指令系统、通用 IO 型的 8 位芯片，工作频率最高可达 48MHz，该 MCU 具有如下特性： ➢ 具有最大 64KB 程序区、256B RAM 空间、4KB XRAM、1KB 非易失性数据区。 ➢ 具有四种振荡方式。 ➢ 支持正常、空闲、休眠三种工作模式，能够有效的降低功耗。 ➢ 内置低压复位 LVR、低压监测 LVD、看门狗溢出复位等保护设置，能够有效提升系统运行的可靠性。 ➢ 具有外部中断、定时中断和其他外设中断等多种中断源，能够及时响应外部事件，提高 MCU 的利用率。 ➢ 10 个定时器，能够实现定时、计数、输入捕获、输出比较、定时唤醒、作波特率发生器等功能。 ➢ 具有硬件乘除法单元 MDU、循环冗余校验单元 CRC。 ➢ 最多支持 8COM 和 24SEG 的 LED 驱动模块。 ➢ 最多支持 8COM 和 32SEG 的 LCD 驱动模块。 ➢ 6 路 16 位 PWM，支持独立、互补、同步三种模式输出，同时具备硬件刹车功能、死区控制功能、掩码输出 等功能。 ➢ 具有 1 路 I2C、1 路 SPI、最多 4 路 UART 通信模块，能够实现系统与其他设备之间的数据传送。 ➢ 具有高精度 12 位 ADC 且可选择内部参考电压、最多 2 路运算放大器、最多 2 路比较器，模拟功能更加丰 富。 www.mcu.com.cn 5 / 49 Rev. 1.05 CMS80F261x 数据手册 2.2 2.2.1 存储器结构 程序存储器 FLASH 该芯片具有一个 64KB 的 FLASH 存储空间，APROM 区和 BOOT 区共用整个 FLASH 空间。 FLASH 空间分配结构框图如下： 0000H APROM区 FLASH:64KB BOOT区 FFFFH FLASH数据区 1KB CMS80F261x 可配置 BOOT 的大小，配置方式如下： 64K（程序存储区） 地址空间分配方式 APROM 区 BOOT 区 方式 0 64K 0000H-FFFFH -- -- 方式 1 63K 0000H-FBFFH 1K FC00H-FFFFH 方式 2 62K 0000H-F7FFH 2K F800H-FFFFH 方式 3 60K 0000H-EFFFH 4K F000H-FFFFH www.mcu.com.cn 6 / 49 Rev. 1.05 CMS80F261x 数据手册 2.2.2 内部数据存储器 RAM 内部数据存储器分为 3 个部分：低 128Bytes、高 128Bytes、SFR。RAM 空间分配结构框图如下图所示： FFH FFH 内部RAM 高128Bytes (间接寻址) 特殊功能寄存器(BANK0/BANK1) 128Bytes (直接寻址) 80H 80H 7FH 内部RAM 低128Bytes (间接或直接寻址) 00H 2.2.3 外部数据存储器 XRAM 芯片内部有 4KB XRAM 区域，该区域与 RAM/FLASH 没有联系，XRAM 空间分配结构框图如下图所示： 0FFFH XRAM 4 KB （间接寻址） 0000H www.mcu.com.cn 7 / 49 Rev. 1.05 CMS80F261x 数据手册 2.2.4 特殊功能寄存器 XSFR XSFR 是寻址空间与 XRAM 共用的特殊寄存器，主要包括：端口控制寄存器、其他功能控制寄存器。其寻址范围 如下： FFFFH XSFR区：4K F000H EFFFH 保留空间 1000H 0FFFH XRAM区：4K 0000H www.mcu.com.cn 8 / 49 Rev. 1.05 CMS80F261x 数据手册 3. 管脚定义 管脚描述 3.1 3.1.1 CMS80F2618 引脚图 GND 1 28 P07/LCD_S23/LED_S23/C1N/NSS/OSCOUT1 OSCIN2/ADET/C1_O/PG0/OP0_P/LCD_S24/P50 2 27 P06/LCD_S22/LED_S22/C1P0/RXD2/MISO/C0_O/OSCIN1 OSCOUT2/PG1/OP0_N/LCD_S25/P51 3 26 P03/LCD_S19/LED_S19/PG0/C0_O/T1 NRST/T0G/PG4/P52 4 25 P23/LCD_S11/LED_S11/AN7/TXD1/MISO/PG3 VDD 5 24 P22/LCD_S10/LED_S10/AN6/RXD1/MOSI/PG0 PG4/SDA/MOSI/TXD3/C0N1/AN16/P44 6 23 P21/LCD_S9/LED_S9/AN5/TXD0/PG1 CLO/PG3/SCL/SCLK/C0P7/AN15/P43 7 22 P20/LCD_S8/LED_S8/AN4/RXD0/BUZZ/T1/ADET PG1/C0P5/AN13/P41 8 21 P13/LCD_S3/LED_S3/AN18/TXD1/MOSI/SDA/DSCK ADET/PG0/C0P4/AN12/P40 9 20 P12/LCD_S2/LED_S2/AN17/SCLK/SCL/CLO C0_O/AN11/LED_C7/LCD_C7/LCD_S32/P37 10 19 P11/LCD_S1/LED_S1/RXD1/MISO/DSDA AN10/LED_C6/LCD_C6/LCD_S33/P36 11 18 P10/LCD_S0/LED_S0/ADET PG5/AN9/LED_C5/LCD_C5/LCD_S34/P35 12 17 P30/LCD_S39/LCD_C0/LED_S27/LED_C0/PG0/CAP2/ADET PG4/AN8/LED_C4/LCD_C4/LCD_S35/P34 13 16 P31/LCD_S38/LCD_C1/LED_S26/LED_C1/NSS/PG1 PG3/LED_C3/LED_S24/LCD_C3/LCD_S36/P33 14 15 P32/LCD_S37/LCD_C2/LED_S25/LED_C2/PG2 www.mcu.com.cn SOP28 9 / 49 Rev. 1.05 CMS80F261x 数据手册 P24/LCD_S12/LED_S12/AN19/SCLK/PG2 P23/LCD_S11/LED_S11/AN7/TXD1/MISO/PG3 P22/LCD_S10/LED_S10/AN6/RXD1/MOSI/PG0 P21/LCD_S9/LED_S9/AN5/TXD0/PG1 P20/LCD_S8/LED_S8/AN4/RXD0/BUZZ/T1/ADET P17/LCD_S7/LED_S7/AN3/CC1/T1G P16/LCD_S6/LED_S6/AN2/CC0 CMS80F2619 引脚图 P26/LCD_S14/LED_S14/AN21/PG5/CLO 3.1.2 24 23 22 21 20 19 18 17 CAP1/PG4/AN22/LED_S15/LCD_S15/P27 25 16 P14/LCD_S4/LED_S4/AN0/RXD1/MISO/SCL DSCK/T0/CC2/PG1/LED_S18/LCD_S18/P02 26 15 P13/LCD_S3/LED_S3/AN18/TXD1/MOSI/SDA DSDA/T1/C0_O/PG0/LED_S19/LCD_S19/P03 27 14 P12/LCD_S2/LED_S2/AN17/SCLK/SCL/CLO VDD 28 13 P31/LCD_S38/LCD_C1/LED_S26/LED_C1/NSS/PG1 VSS 29 12 P32/LCD_S37/LCD_C2/LED_S25/LED_C2/PG2 OSCIN2/ADET/C1_O/PG0/OP0_P/LCD_S24/P50 30 11 P33/LCD_S36/LCD_C3/LED_S24/LED_C3/PG3 OSCOUT2/PG1/OP0_N/LCD_S25/P51 31 10 P34/LCD_S35/LCD_C4/LED_C4/AN8/PG4 T1/OP1_P/LCD_S27/P54 32 9 P35/LCD_S34/LCD_C5/LED_C5/AN9/PG5 www.mcu.com.cn 4 5 6 7 8 PG4/SDA/MOSI/TXD3/C0N1/AN16/P44 CLO/PG3/SCL/SCLK/C0P7/AN15/P43 C0_O/AN11/LED_C7/LCD_C7/LCD_S32/P37 AN10/LED_C6/LCD_C6/LCD_S33/P36 T1G/CC3/OP1_N/LCD_S28/P55 3 CC0/PG5/SCL/MISO /RXD3/LCD_S31/P45 2 NRST/FB1/C0_O/LCD_S30/P46 1 CAP3/NSS/OP1_O/LCD_S29/P47 LQFP32 10 / 49 Rev. 1.05 CMS80F261x 数据手册 P32/LCD_S37/LCD_C2/LED_S25/LED_C2/PG2 27 P33/LCD_S36/LCD_C3/LED_S24/LED_C3/PG3 28 P30/LCD_S39/LCD_C0/LED_S27/LED_C0/PG0/CAP2/ADET 29 P31/LCD_S38/LCD_C1/LED_S26/LED_C1/NSS/PG1 P10/LCD_S0/LED_S0/ADET 30 P12/LCD_S2/LED_S2/AN17/SCLK/SCL/CLO 31 P11/LCD_S1/LED_S1/RXD1/MISO/DSDA 32 P14/LCD_S4/LED_S4/AN0/RXD1/MISO/SCL 33 P13/LCD_S3/LED_S3/AN18/TXD1/MOSI/SDA/DSCK P16/LCD_S6/LED_S6/AN2/CC0 P15/LCD_S5/LED_S5/AN1/NSS CMS80F261A 引脚图 26 25 24 23 T1G/CC1/AN3/LED_S7/LCD_S7/P17 34 22 P34/LCD_S35/LCD_C4/LED_C4/AN8/PG4 ADET/ T1/BUZZ/RXD0/AN4/ LED_S8/ LCD_S8/P20 35 21 P35/LCD_S34/LCD_C5/LED_C5/AN9/PG5 PG1/TXD0/AN5/LED_S9/LCD_S9/P21 36 20 P36/LCD_S33/LCD_C6/LED_C6/AN10 PG0/MOSI/RXD1/AN6/LED_S10/LCD_S10/P22 37 19 P37/LCD_S32/LCD_C7/LED_C7/AN11/C0_O PG 3/MISO /TXD1/ AN7/LED_S11/LCD_S11/P23 38 18 P40/AN12/C0P4/PG0/ADET PG 2/SCLK/AN19/LED_S12/LCD_S12/P24 39 17 P41/AN13/C0P5/PG1 FB0/NSS/AN20/LED_S13/LCD_S13/P25 40 16 P42/AN14/C0P6/PG2 CLO/PG5/AN21/LED_S14/LCD_S14/P26 41 15 P43/AN15/C0P7/SCLK/SCL/PG3/CLO CAP1/PG4/AN22/LED_S15/LCD_S15/P27 42 14 P44/AN16/C0N1/TXD3/MOSI/SDA/PG4 ADET/T1G/PG3/LED_S16/LCD_S16/P00 43 13 P45/LCD_S31/RXD3/MISO/SCL/PG5/CC0 T0G/PG2/LED_S17/LCD_S17/P01 44 12 VDD www.mcu.com.cn OSCOUT1/NSS/C1N/LED_S23/LCD_S23/P07 8 9 10 11 NRST/T0G/PG4/P52 OSCIN1/C0_O/MISO/RXD2/C1P0/LED_S22/LCD_S22/P06 11 / 49 7 T0/BUZZ/PG5/OP0_O/LCD_S26/P53 6 OSCOUT2/PG1/OP0_N/LCD_S25/P51 5 VSS 4 OSCIN2/ADET/C1_O/PG0/OP0_P/LCD_S24/P50 3 T2/C1_O/PG4/SDA/MOSI/TXD2/C0N0/LED_S21/LCD_S21/P05 2 CAP0/T2EX/PG5/SCL/SCLK/C0P0/LED_S20/LCD_S20/P04 1 T0/CC2/PG1/LED_S18/LCD_S18/P02 LQFP44 T1/C0_O/PG0/LED_S19/LCD_S19/P03 3.1.3 Rev. 1.05 CMS80F261x 数据手册 P14/LCD_S4/LED_S4/AN0/RXD1/MISO/SCL P13/LCD_S3/LED_S3/AN18/TXD1/MOSI/SDA/DSCK P12/LCD_S2/LED_S2/AN17/SCLK/SCL/CLO P11/LCD_S1/LED_S1/RXD1/MISO/DSDA P10/LCD_S0/LED_S0/ADET P30/LCD_S39/LCD_C0/LED_S27/LED_C0/PG0/CAP2/ADET P31/LCD_S38/LCD_C1/LED_S26/LED_C1/NSS/PG1 P32/LCD_S37/LCD_C2/LED_S25/LED_C2/PG2 P33/LCD_S36/LCD_C3/LED_S24/LED_C3/PG3 P34/LCD_S35/LCD_C4/LED_C4/AN8/PG4 P35/LCD_S34/LCD_C5/LED_C5/AN9/PG5 CMS80F261B 引脚图 P15/LCD_S5/LED_S5/AN1/NSS 3.1.4 36 35 34 33 32 31 30 29 28 27 26 25 CC0/AN2/LED_S6/LCD_S6/P16 37 24 P36/LCD_S33/LCD_C6/LED_C6/AN10 T1G/CC1/AN3/LED_S7/LCD_S7/P17 38 23 P37/LCD_S32/LCD_C7/LED_C7/AN11/C0_O ADET/T1/BUZZ/RXD0/AN4/LED_S8/LCD_S8/P20 39 22 P40/AN12/C0P4/PG0/ADET PG1/TXD0/AN5/LED_S9/LCD_S9/P21 40 21 P41/AN13/C0P5/PG1 PG0/MOSI/RXD1/AN6/LED_S10/LCD_S10/P22 41 20 P42/AN14/C0P6/PG2 PG3/MISO/TXD1/AN7/LED_S11/LCD_S11/P23 42 19 P43/AN15/C0P7/SCLK/SCL/PG3/CLO PG2/SCLK/AN19/LED_S12/LCD_S12/P24 43 18 P44/AN16/C0N1/TXD3/MOSI/SDA/PG4 FB0/NSS/AN20/LED_S13/LCD_S13/P25 44 17 P45/LCD_S31/RXD3/MISO/SCL/PG5/CC0 LQFP48 48 13 P54/LCD_S27/OP1_P/T1 5 6 7 12 / 49 8 OSCIN2/ADET/C1_O/PG0/OP0_P/LCD_S24/P50 4 OSCIN1/C0_O/MISO/RXD2/C1P0/LED_S22/LCD_S22/P06 3 T2/C1_O/PG4/SDA/MOSI/TXD2/C0N0/LED_S21/LCD_S21/P05 2 9 10 11 12 VDD www.mcu.com.cn 1 T0/BUZZ/PG5/OP0_O/LCD_S26/P53 P55/LCD_S28/OP1_N/CC3/T1G T0G/PG2/LED_S17/LCD_S17/P01 NRST/T0G/PG4/P52 14 OSCOUT2/PG1/OP0_N/LCD_S25/P51 47 VSS P47/LCD_S29/OP1_O/NSS/CAP3 ADET/T1G/PG3/LED_S16/LCD_S16/P00 OSCOUT1/NSS/C1N/LED_S23/LCD_S23/P07 P46/LCD_S30/FB1/C0_O/NRST 15 CAP0/T2EX/PG5/SCL/SCLK/C0P0/LED_S20/LCD_S20/P04 16 46 T0/CC2/PG1/LED_S18/LCD_S18/P02 45 T1/C0_O/PG0/LED_S19/LCD_S19/P03 CLO/PG5/AN21/LED_S14/LCD_S14/P26 CAP1/PG4/AN22/LED_S15/LCD_S15/P27 Rev. 1.05 CMS80F261x 数据手册 3.2 管脚功能说明 符号说明：I/O 表示数字输入/输出，I 表示数字输入，O 表示数字输出，AI 表示模拟输入，AO 表示模拟输出。 管脚号 SOP28 - LQFP32 LQFP44 - 43 管脚名称 管脚类型 描述 P00 I/O LCD_S16 AO LCD SEG16 输出 LED_S16 O LED SEG16 输出 PG3 O PWM 通道 3 输出 T1G I Timer1 门控输入 ADET I ADC 外部触发输入 P01 I/O LCD_S17 AO LCD SEG17 输出 LED_S17 O LED SEG17 输出 PG2 O PWM 通道 2 输出 T0G I Timer0 门控输入 P02 I/O LCD_S18 AO LCD SEG18 输出 LED_S18 O LED SEG18 输出 PG1 O PWM 通道 1 输出 CC2 O Timer2 比较输出通道 2 T0 I Timer0 外部时钟输入 DSCK I/O P03 I/O LCD_S19 AO LCD SEG19 输出 LED_S19 O LED SEG19 输出 PG0 O PWM 通道 0 输出 C0_O O 比较器 0 输出 T1 I Timer1 外部时钟输入 DSDA I/O P04 I/O LCD_S20 AO LCD SEG20 输出 LED_S20 O LED SEG20 输出 C0P0 AI 比较器 0 正端通道 0 输入 SCLK I/O SPI 时钟输入输出 LQFP48 47 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 - - - 26 44 1 48 1 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 编程、调试时钟输入输出(仅 CMS80F2619 26 27 2 2 支持此调试功能，编程无影响) GPIO 通过寄存器配置输入输出，上、下拉等 功能 编程、调试数据输入输出(仅 CMS80F2619 - - www.mcu.com.cn 3 3 13 / 49 支持此调试功能，编程无影响) GPIO 通过寄存器配置输入输出，上、下拉等 功能 Rev. 1.05 CMS80F261x 数据手册 管脚号 SOP28 - 27 28 LQFP32 LQFP44 - - - 4 5 6 管脚名称 管脚类型 描述 SCL I/O I2C 时钟输入输出 PG5 O PWM 通道 5 输出 T2EX I Timer2 下降沿自动重装输入 CAP0 I Timer2 输入捕获通道 0 P05 I/O LCD_S21 AO LCD SEG21 输出 LED_S21 O LED SEG21 输出 C0N0 AI 比较器 0 负端通道 0 输入 TXD2 O UART2 数据输出 MOSI I/O SPI 数据主控发送从控接收 SDA I/O I2C 数据输入输出 PG4 O PWM 通道 4 输出 C1_O O 比较器 1 输出 T2 I Timer2 外部事件或门控输入 P06 I/O LCD_S22 AO LCD SEG22 输出 LED_S22 O LED SEG22 输出 C1P0 AI 比较器 1 正端通道 0 输入 RXD2 I/O UART2 数据输入/同步模式数据输出 MISO I/O SPI 数据主控接收从控发送 C0_O O 比较器 0 输出 OSCIN1 AI 外部高速振荡 1 HSE 输入 P07 I/O LCD_S23 AO LCD SEG23 输出 LED_S23 O LED SEG23 输出 C1N AI 比较器 1 负端通道输入 NSS(NSSO0) I/O SPI 从控片选输入/主控片选 0 输出 OSCOUT1 AO 外部高速振荡 1 HSE 输出 P10 I/O LCD_S0 AO LCD SEG0 输出 LED_S0 O LED SEG0 输出 ADET I ADC 外部触发输入 P11 I/O LCD_S1 AO LQFP48 4 5 6 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 18 19 - - www.mcu.com.cn 27 28 31 32 14 / 49 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 LCD SEG1 输出 Rev. 1.05 CMS80F261x 数据手册 管脚号 SOP28 LQFP32 LQFP44 管脚名称 管脚类型 描述 LED_S1 O LED SEG1 输出 RXD1 I/O UART1 数据输入/同步模式数据输出 MISO I/O SPI 数据主控接收从控发送 DSDA I/O P12 I/O LCD_S2 AO LCD SEG2 输出 LED_S2 O LED SEG2 输出 AN17 AI ADC 通道 17 输入 SCLK I/O SPI 时钟输入输出 SCL I/O I2C 时钟输入输出 CLO O 系统时钟分频输出 P13 I/O LCD_S3 AO LCD SEG3 输出 LED_S3 O LED SEG3 输出 TXD1 O UART1 数据输出 AN18 AI ADC 通道 18 输入 MOSI I/O SPI 数据主控发送从控接收 SDA I/O I2C 数据输入输出 DSCK I/O P14 I/O LCD_S4 AO LCD SEG4 输出 LED_S4 O LED SEG4 输出 AN0 AI ADC 通道 0 输入 RXD1 I/O UART1 数据输入/同步模式数据输出 MISO I/O SPI 数据主控接收从控发送 SCL I/O I2C 时钟输入输出 P15 I/O LCD_S5 AO LCD SEG5 输出 LED_S5 O LED SEG5 输出 AN1 AI ADC 通道 1 输入 NSS(NSSO1) I/O SPI 从控片选输入/主控片选 1 输出 P16 I/O LQFP48 编程、调试数据输入输出(CMS80F2619 无 20 21 14 15 29 30 33 34 此调试功能。编程无影响) GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 编程、调试时钟输入输出(CMS80F2619 无 - 16 31 35 此调试功能。编程无影响) GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 - - - 17 www.mcu.com.cn 32 33 36 37 15 / 49 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 Rev. 1.05 CMS80F261x 数据手册 管脚号 SOP28 - LQFP32 LQFP44 18 34 管脚名称 管脚类型 描述 LCD_S6 AO LCD SEG6 输出 LED_S6 O LED SEG6 输出 AN2 AI ADC 通道 2 输入 CC0 O Timer2 比较输出通道 0 P17 I/O LCD_S7 AO LCD SEG7 输出 LED_S7 O LED SEG7 输出 AN3 AI ADC 通道 3 输入 CC1 O Timer2 比较输出通道 1 T1G I Timer1 门控输入 P20 I/O LCD_S8 AO LCD SEG8 输出 LED_S8 O LED SEG8 输出 AN4 AI ADC 通道 4 输入 RXD0 I/O UART0 数据输入/同步模式数据输出 BUZZ O 蜂鸣器驱动输出 T1 I Timer1 外部时钟输入 ADET I ADC 外部触发输入 P21 I/O LCD_S9 AO LCD SEG9 输出 LED_S9 O LED SEG9 输出 AN5 AI ADC 通道 5 输入 TXD0 O UART0 数据输出 PG1 O PWM 通道 1 输出 P22 I/O LCD_S10 AO LCD SEG10 输出 LED_S10 O LED SEG10 输出 AN6 AI ADC 通道 6 输入 RXD1 I/O UART1 数据输入/同步模式数据输出 MOSI I/O SPI 数据主控发送从控接收 PG0 O PWM 通道 0 输出 P23 I/O LCD_S11 AO LCD SEG11 输出 LED_S11 O LED SEG11 输出 LQFP48 38 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 22 19 35 39 功能 GPIO 通过寄存器配置输入输出，上、下拉等 23 24 25 20 21 22 www.mcu.com.cn 36 37 38 40 41 42 16 / 49 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 Rev. 1.05 CMS80F261x 数据手册 管脚号 SOP28 - LQFP32 LQFP44 23 39 管脚名称 管脚类型 描述 AN7 AI ADC 通道 7 输入 TXD1 O UART1 数据输出 MISO I/O SPI 数据主控接收从控发送 PG3 O PWM 通道 3 输出 P24 I/O LCD_S12 AO LCD SEG12 输出 LED_S12 O LED SEG12 输出 AN19 AI ADC 通道 19 输入 SCLK I/O SPI 时钟输入输出 PG2 O PWM 通道 2 输出 P25 I/O LCD_S13 AO LCD SEG13 输出 LED_S13 O LED SEG13 输出 AN20 AI ADC 通道 20 输入 NSS(NSSO2) I SPI 从控片选输入/主控片选 2 输出 FB0 I PWM 的外部刹车信号 0 输入 P26 I/O LCD_S14 AO LCD SEG14 输出 LED_S14 O LCD SEG14 输出 AN21 AI ADC 通道 21 输入 PG5 I PWM 通道 5 输出 CLO O 系统时钟分频输出 P27 I/O LCD_S15 AO LCD SEG15 输出 LED_S15 O LED SEG15 输出 AN22 AI ADC 通道 22 输入 PG4 I PWM 通道 4 输出 CAP1 I Timer2 输入捕获通道 1 P30 I/O LCD_S39 AO LCD SEG39 输出 LCD_C0 AO LCD COM0 输出 LED_S27 O LED SEG27 输出 LED_C0 O LED COM0 输出 PG0 I PWM 通道 0 输出 LQFP48 43 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 - - 40 44 功能 GPIO 通过寄存器配置输入输出，上、下拉等 - - 24 25 41 42 45 46 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 17 - www.mcu.com.cn 26 30 17 / 49 功能 Rev. 1.05 CMS80F261x 数据手册 管脚号 SOP28 16 LQFP32 LQFP44 13 25 管脚名称 管脚类型 描述 CAP2 I Timer2 输入捕获通道 2 ADET I ADC 的外部触发输入 P31 I/O LCD_S38 AO LCD SEG38 输出 LCD_C1 AO LCD COM1 输出 LED_S26 O LED SEG26 输出 LED_C1 O LED COM1 输出 PG1 I PWM 通道 1 输出 NSS(NSSO3) I/O P32 I/O LCD_S37 AO LCD SEG37 输出 LCD_C2 AO LCD COM2 输出 LED_S25 O LED SEG25 输出 LED_C2 O LED COM2 输出 PG2 I PWM 通道 2 输出 P33 I/O LCD_S36 AO LCD SEG36 输出 LCD_C3 AO LCD COM3 输出 LED_S24 O LED SEG24 输出 LED_C3 O LED COM3 输出 PG3 I PWM 通道 3 输出 P34 I/O LCD_S35 AO LCD SEG35 输出 LCD_C4 AO LCD COM4 输出 LED_C4 O LED COM4 输出 AN8 AI ADC 通道 8 输入 PG4 I PWM 通道 4 输出 P35 I/O LCD_S34 AO LCD SEG34 输出 LCD_C5 AO LCD COM5 输出 LED_C5 O LED COM5 输出 AN9 AI ADC 通道 9 输入 PG5 I PWM 通道 5 输出 P36 I/O LQFP48 29 GPIO 通过寄存器配置输入输出，上、下拉等 功能 SPI 从控片选输入/主控片选 3 输出 GPIO 通过寄存器配置输入输出，上、下拉等 15 14 13 12 11 10 24 23 22 28 27 26 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 12 11 9 8 www.mcu.com.cn 21 20 25 24 18 / 49 功能 GPIO 通过寄存器配置输入输出，上、下拉等 Rev. 1.05 CMS80F261x 数据手册 管脚号 SOP28 LQFP32 LQFP44 管脚名称 管脚类型 描述 LQFP48 功能 10 9 7 - 19 18 23 22 LCD_S33 AO LCD SEG33 输出 LCD_C6 AO LCD COM6 输出 LED_C6 O LED COM6 输出 AN10 AI ADC 通道 10 输入 P37 I/O LCD_S32 AO LCD SEG32 输出 LCD_C7 AO LCD COM7 输出 LED_C7 O LED COM7 输出 AN11 AI ADC 通道 11 输入 C0_O O 比较器 0 输出 P40 I/O AN12 AI ADC 通道 12 输入 C0P4 AI 比较器 0 正端通道 4 输入 PG0 O PWM 通道 0 输出 ADET I ADC 外部触发输入 P41 I/O AN13 AI ADC 通道 13 输入 C0P5 AI 比较器 0 正端通道 5 输入 PG1 O PWM 通道 1 输出 P42 I/O AN14 AI ADC 通道 14 输入 C0P6 AI 比较器 0 正端通道 6 输入 PG2 O PWM 通道 2 输出 P43 I/O AN15 AI ADC 通道 15 输入 C0P7 AI 比较器 0 正端通道 7 输入 SCLK I/O SPI 时钟输入输出 SCL I/O I2C 时钟输入输出 PG3 O PWM 通道 3 输出 CLO O 系统时钟分频输出 P44 I/O AN16 AI GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 8 - - - 17 16 21 20 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 7 6 6 5 www.mcu.com.cn 15 14 19 18 19 / 49 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 ADC 通道 16 输入 Rev. 1.05 CMS80F261x 数据手册 管脚号 SOP28 - - LQFP32 LQFP44 4 3 13 - 管脚名称 管脚类型 描述 C0N1 AI 比较器 0 负端通道 1 输入 TXD3 O UART3 数据输出 MOSI I/O SPI 数据主控发送从控接收 SDA I/O I2C 数据输入输出 PG4 O PWM 通道 4 输出 P45 I/O LCD_S31 AO LCD SEG31 输出 RXD3 I/O UART3 数据输入/同步模式数据输出 MISO I/O SPI 数据主控接收从控发送 SCL I/O I2C 时钟输入输出 PG5 O PWM 通道 5 输出 CC0 O Timer2 比较输出通道 0 P46 I/O LCD_S30 AO C0_O O 比较器 0 输出 FB1 I PWM 的外部刹车信号 1 输入 NRST I 外部复位输入 P47 I/O LCD_S29 AO LCD SEG29 输出 OP1_O AO 运放 1 输出 NSS(NSSO3) I/O SPI 从控片选输入/主控片选 3 输出 CAP3 I P50 I/O LCD_S24 AO LCD SEG24 输出 OP0_P AI 运放 0 正端输入 PG0 O PWM 通道 0 输出 C1_O O 比较器 1 输出 ADET I ADC 外部触发输入 OSCIN2 AI P51 I/O LCD_S25 AO LCD SEG25 输出 OP0_N AI 运放 0 负端输入 PG1 O PWM 通道 1 输出 OSCOUT2 AO LQFP48 17 16 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 LCD SEG30 输出 GPIO 通过寄存器配置输入输出，上、下拉等 - 2 3 2 30 31 www.mcu.com.cn - 8 9 15 8 9 20 / 49 功能 定时器 2 捕获通道 3 GPIO 通过寄存器配置输入输出，上、下拉等 功能 外部振荡 2 HSE/LSE 输入 GPIO 通过寄存器配置输入输出，上、下拉等 功能 外部振荡 2 HSE/LSE 输出 Rev. 1.05 CMS80F261x 数据手册 管脚号 SOP28 LQFP32 LQFP44 管脚名称 管脚类型 描述 P52 I/O PG4 O PWM 通道 4 输出 T0G I Timer0 门控输入 NRST I 外部复位输入 P53 I/O LCD_S26 AO LCD SEG26 输出 OP0_O AO 运放 0 输出 PG5 O PWM 通道 5 输出 BUZZ O 蜂鸣器驱动输出 T0 I Timer0 外部时钟输入 P54 I/O LCD_S27 AO LCD SEG27 输出 OP1_P AI 运放 1 正端输入 T1 I P55 I/O LCD_S28 AO LCD SEG28 输出 OP1_N AI 运放 1 负端输入 CC3 O Timer2 比较输出通道 3 T1G I Timer1 门控输入 LQFP48 GPIO 通过寄存器配置输入输出，上、下拉等 4 - - - - 32 10 11 - 10 11 13 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 GPIO 通过寄存器配置输入输出，上、下拉等 功能 Timer1 外部时钟输入 GPIO 通过寄存器配置输入输出，上、下拉等 - 1 - 14 功能 5 28 12 12 电源 P 电源电压输入脚 1 29 7 7 电源 P 接地脚 www.mcu.com.cn 21 / 49 Rev. 1.05 CMS80F261x 数据手册 GPIO 特性 3.3 管脚多种功能共享，每个 I/O 口可灵活配置数字功能或者指定的模拟功能。I/O 作为通用 GPIO 口具有如下特性： ➢ 可配置 2 档 I/O 输出斜率。 ➢ 可读取数据锁存器状态或者引脚状态。 ➢ 可配置上升沿、下降沿、双沿触发中断。 ➢ 可配置上升沿、下降沿、双沿中断唤醒芯片。 ➢ 可配置成普通输入、上拉输入、下拉输入、推挽输出、开漏输出模式。 www.mcu.com.cn 22 / 49 Rev. 1.05 CMS80F261x 数据手册 3.4 管脚功能列表 数字功能端口列表： 数字功能配置 外部输入 0 1 2 3 4 5 6 P00 T1G，ADET GPIO ANA - - - PG3 - P01 T0G GPIO ANA - - - PG2 - P02 T0 GPIO ANA - - - PG1 CC2 P03 T1 GPIO ANA - - - PG0 C0_O P04 T2EX，CAP0 GPIO ANA - SCLK SCL PG5 - P05 T2 GPIO ANA TXD2 MOSI SDA PG4 C1_O P06 - GPIO ANA RXD2 MISO - - C0_O P07 - GPIO ANA - NSS(NSSO0) - - - P10 ADET GPIO ANA - - - - - P11 - GPIO ANA RXD1 MISO - - - P12 - GPIO ANA - SCLK SCL - CLO P13 - GPIO ANA TXD1 MOSI SDA - - P14 - GPIO ANA RXD1 MISO SCL - - P15 - GPIO ANA - NSS(NSSO1) - - - P16 - GPIO ANA - - - - CC0 P17 T1G GPIO ANA - - - - CC1 P20 T1，ADET GPIO ANA RXD0 - - - BUZZ P21 - GPIO ANA TXD0 - - PG1 - P22 - GPIO ANA RXD1 MOSI - PG0 - P23 - GPIO ANA TXD1 MISO - PG3 - GPIO ANA - SCLK - PG2 - P24 P25 - GPIO ANA - NSS(NSSO2) - FB0 - P26 - GPIO ANA - - - PG5 CLO P27 CAP1 GPIO ANA - - - PG4 - P30 CAP2，ADET GPIO ANA - - - PG0 - P31 - GPIO ANA - NSS(NSSO3) PG1 - P32 - GPIO ANA - - - PG2 - P33 - GPIO ANA - - - PG3 - P34 - GPIO ANA - - - PG4 - P35 - GPIO ANA - - - PG5 - P36 - GPIO ANA - - - - - P37 - GPIO ANA - - - - C0_O P40 ADET GPIO ANA - - PG0 - P41 - GPIO ANA - - - PG1 - P42 - GPIO ANA - - - PG2 - P43 - GPIO ANA - SCLK SCL PG3 CLO P44 - GPIO ANA TXD3 MOSI SDA PG4 - P45 - GPIO ANA RXD3 MISO SCL PG5 CC0 P46 - GPIO ANA - - - FB1 C0_O P47 CAP3 GPIO ANA - NSS(NSSO3) - - - www.mcu.com.cn 23 / 49 Rev. 1.05 CMS80F261x 数据手册 P50 ADET GPIO ANA - - - PG0 C1_O P51 - GPIO ANA - - - PG1 - P52 T0G GPIO ANA - - PG4 - P53 T0 GPIO ANA - - PG5 BUZZ P54 T1 GPIO ANA - - - - - P55 T1G GPIO ANA - - - - CC3 LED 端口、模拟端口、CONFIG 配置端口列表： GPIO(0) ANA(1) CONFIG LEDSEG LEDCOM ADC LCDSEG LCDCOM ACMP OP P00 LED_S16 - - LCD_S16 - - - - P01 LED_S17 - - LCD_S17 - - - - P02 LED_S18 - - LCD_S18 - - - DSCK*2 P03 LED_S19 - - LCD_S19 - - - DSDA*2 P04 LED_S20 - - LCD_S20 - C0P0 - - P05 LED_S21 - - LCD_S21 - C0N0 - - P06 LED_S22 - - LCD_S22 - C1P0 - OSCIN1 P07 LED_S23 - - LCD_S23 - C1N - OSCOUT1 P10 LED_S0 - - LCD_S0 - - - - P11 LED_S1 - - LCD_S1 - - - DSDA*2 P12 LED_S2 - AN17 LCD_S2 - - - - P13 LED_S3 - AN18 LCD_S3 - - - DSCK*2 P14 LED_S4 - AN0 LCD_S4 - - - - P15 LED_S5 - AN1 LCD_S5 - - - - P16 LED_S6 - AN2 LCD_S6 - - - - P17 LED_S7 - AN3 LCD_S7 - - - - P20 LED_S8 - AN4 LCD_S8 - - - - P21 LED_S9 - AN5 LCD_S9 - - - - P22 LED_S10 - AN6 LCD_S10 - - - - P23 LED_S11 - AN7 LCD_S11 - - - - P24 LED_S12 - AN19 LCD_S12 - - - - P25 LED_S13 - AN20 LCD_S13 - - - - P26 LED_S14 - AN21 LCD_S14 - - - - P27 LED_S15 - AN22 LCD_S15 - - - - P30 LED_S27 LED_C0 - LCD_S39 LCD_C0 - - - P31 LED_S26 LED_C1 - LCD_S38 LCD_C1 - - - P32 LED_S25 LED_C2 - LCD_S37 LCD_C2 - - - P33 LED_S24 LED_C3 - LCD_S36 LCD_C3 - - - P34 - LED_C4 AN8 LCD_S35 LCD_C4 - - - P35 - LED_C5 AN9 LCD_S34 LCD_C5 - - - P36 - LED_C6 AN10 LCD_S33 LCD_C6 - - - P37 - LED_C7 AN11 LCD_S32 LCD_C7 - - - P40 - - AN12 - - C0P4 - - P41 - - AN13 - - C0P5 - - www.mcu.com.cn 24 / 49 Rev. 1.05 CMS80F261x 数据手册 P42 - - AN14 - - C0P6 - - P43 - - AN15 - - C0P7 - - P44 - - AN16 - - C0N1 - - P45 - - - LCD_S31 - - - - P46 - - - LCD_S30 - - - NRST P47 - - - LCD_S29 - - OP1_O - P50 - - - LCD_S24 - - OP0_P OSCIN2 P51 - - - LCD_S25 - - OP0_N OSCOUT2 P52 - - - - - - - NRST P53 - - - LCD_S26 - - OP0_O - P54 - - - LCD_S27 - - OP1_P - P55 - - - LCD_S28 - - OP1_N - 注：1. 芯片引脚以实际芯片为准。 2. CMS80F2619 的调试引脚为 P03(DSDA)+P02(DSCK) CMS80F2618、CMS80F261A 和 CMS80F261B 的调试引脚为 P11(DSDA)+P13(DSCK) www.mcu.com.cn 25 / 49 Rev. 1.05 CMS80F261x 数据手册 4. 功能概要 系统时钟 4.1 系统时钟具有 4 种时钟源，可通过系统配置寄存器设置进行时钟源、时钟分频选择。系统时钟模块具有如下特性： ➢ 内部高速振荡 HSI（48MHz）。 ➢ 外部高速振荡 HSE（8MHz/16MHz）。 ➢ 外部低速振荡 LSE（32.768KHz）。 ➢ 内部低速振荡 LSI（125KHz）。 复位 4.2 复位操作用于完成芯片内部电路的初始化，使系统从一种确定的状态开始工作。芯片具有如下几种复位方式： ➢ 上电复位。 ➢ 外部复位。 ➢ 低电压复位。 ➢ CONFIG 状态保护复位。 ➢ 上电配置监控复位。 ➢ 看门狗溢出复位。 ➢ 软件复位。 上述任何一种复位情况都需要一定的响应时间，系统提供完善的复位流程以保证复位动作的顺利进行。 4.3 电源管理 4.3.1 工作模式 芯片有 3 种不同的工作模式，以适应不同应用的功耗需求。 ➢ 正常工作模式：MCU 处于正常工作状态，外设正常运行。 ➢ 空闲模式 IDLE：MCU 处于空闲模式，CPU 停止工作，外设正常运行。该模式可由任意中断唤醒。 ➢ 休眠模式 STOP：MCU 处于休眠模式，CPU 停止工作，外设停止工作。该模式可由 INT0/1 中断唤醒、外部 中断唤醒、WUT 定时唤醒、LSE 定时唤醒。 4.3.2 电源低压复位（LVR） 当电源电压低于设置的检测电压时，则系统复位。 低压复位有 4 种选择：1.8V/2.0V/2.5V/3.5V。 4.3.3 电源低压检测（LVD） 低电压检测电路可将电源电压和设置电压进行比较，如果电源电压低于设置的电压，则产生中断请求信号。 可设置的检测电压范围 2.0V~4.6V，共 16 级可选。 www.mcu.com.cn 26 / 49 Rev. 1.05 CMS80F261x 数据手册 4.4 中断控制 芯片具有多个中断源及中断向量，用户可设置的中断 包括 INT0/1、 Timer0/1、 Timer2 、Timer3/4、WDT、 LSE_Timer、PWM、I2C、SPI、UART0/1/2/3、P0/P1/P2/P3/P4/P5、ACMP0/1、ADC、LVD，中断源的实际个数因 产品而不同。 芯片规定两个中断优先级，可实现两级中断嵌套。当一个中断已经响应，若有高级别中断发出请求，后者可以中 断前者，实现中断嵌套。 4.5 4.5.1 定时器 WDT 定时器 看门狗定时器是一个由系统时钟提供时钟源的片内定时器，WDT 计时溢出将产生复位。看门狗复位是系统的一种 保护设置，当系统运行到一个未知状态时，可通过看门狗来使系统复位，从而避免系统进入到无限期的死循环。WDT 定时器具有如下特性： ➢ 看门狗溢出时间 8 档可选。 ➢ 可设置看门狗溢出中断。 ➢ 可设置看门狗溢出复位。 4.5.2 定时计数器 0/1（Timer0/1） 定时器 0 与定时器 1 的类型和结构相似，是两个 16 位向上计数定时器。Timer0 有 4 种工作模式，Timer1 有 3 种 工作模式，它们提供基本的定时和事件计数操作。 在“定时器模式”时，定时寄存器在定时器时钟使能时，每 12 个或 4 个系统周期递增一次。在“计数器模式”时，定 时寄存器每当检测到相应的输入引脚上（T0 或 T1）的下降沿就会增加。Timer0/1 具有如下特性： ➢ 可作普通定时器使用。 ➢ 可用于门控定时功能。 ➢ 可实现外部计数功能。 ➢ 可用于门控计数功能。 ➢ 计数器溢出中断。 4.5.3 定时计数器 2（Timer2） 定时器 2 是一个 16 位的定时器，它可以用于各种数字信号的生成和事件捕获，比如脉冲发生、脉冲宽度调制、脉 宽测量等。Timer2 具有如下特性： ➢ 可作为普通定时器使用。 ➢ 可用于门控定时功能。 ➢ 可实现外部计数功能。 ➢ 具有重装禁止、溢出自动重装、外部引脚下降沿自动重装功能。 ➢ 可上升沿、下降沿、双沿或写捕获寄存器的低字节触发捕获。 ➢ 具有比较功能，该功能可产生周期性信号且占空比可控的 PWM 波形。 ➢ 定时、外部触发、捕获、比较均可产生中断。 www.mcu.com.cn 27 / 49 Rev. 1.05 CMS80F261x 数据手册 4.5.4 定时器 3/4（Timer3/4） 定时器 3/4 与定时器 0/1 相似，是两个 16 位定时器。Timer3 有 4 种工作模式，Timer4 有 3 种工作模式。与 Timer0/1 相比，Timer3/4 仅提供定时操作。 在定时器启动的情况下，寄存器的值（计数器）每 12 个或 4 个系统周期递增一次。 4.5.5 LSE 定时器（LSE_Timer） LSE 定时器是一个时钟源来自外部低速时钟 LSE，16 位向上计数定时器。LSE 定时器具有如下特性： ➢ 定时功能。 ➢ 可设 16 位定时值。 ➢ 休眠模式下可正常工作。 ➢ 计数值等于定时值时可产生中断。 ➢ 定时中断可唤醒空闲模式/休眠模式。 4.5.6 唤醒定时器（WUT） WUT 唤醒定时器是一个时钟源来自内部低速时钟 LSI、用于休眠唤醒的 12 位、向上计数定时器。在系统进入休眠 模式后，CPU 与外围所有电路停止工作，内部低速时钟 LSI 为 WUT 计数器提供时钟。WUT 具有如下特性： ➢ 在休眠状态下可定时唤醒系统。 ➢ 计数时钟可选 1、8、32、256 分频。 ➢ 可设 12 位定时值。 4.5.7 波特率定时器（BRT/BRT1） BRT 和 BRT1 定时器是 16 位的波特率定时器（其时钟源来自系统时钟），主要为 UART 模块提供时钟。 BRT/BRT1 具有如下特性： ➢ 具有独立的控制开关。 ➢ 计数时钟具有 8 档分频选择。 ➢ 16 位递增计数。 www.mcu.com.cn 28 / 49 Rev. 1.05 CMS80F261x 数据手册 4.6 4.6.1 增强型数字外设 循环冗余校验单元（CRC） 循环冗余校验 CRC 是数据通信领域中最常用的一种差错校验码，其特征是信息字段和校验字段的长度可以任意选 定。芯片 CRC 校验单元生成多项式使用 “X16+X12+X5+1”（CRC16-CCITT），通过程序指定要校验的数据，使得该模 块不限于代码闪存区而能用于多用途的检查。 4.6.2 乘除法单元（MDU） MDU 模块具有如下特性： ➢ 支持 32bit/16bit 除法。 ➢ 支持 16bit/16bit 除法。 ➢ 支持 16bit×16bit 乘法。 ➢ 支持 32 位移位操作。 ➢ 支持归一化操作。 4.6.3 蜂鸣器驱动（BUZZER） 蜂鸣器驱动模块由 8 位计数器，时钟驱动器，控制寄存器组成，输出占空比为 50%的方波，其频率覆盖一个较宽 的范围。BUZZER 具有如下特性： ➢ 具有单独的使能控制开关。 ➢ 可设置 8、16、32、64 共 4 档系统时钟分频比。 ➢ 输出频率 8 位控制，可设置（1~255）x 2 分频输出。 4.6.4 增强型 PWM 模块 增强型 PWM 模块支持 6 路 PWM 发生器，周期和占空比可独立设置。PWM 具有如下特性： ➢ 支持单次、连续模式 2 种波形输出。 ➢ 支持独立、互补、同步、组控 4 种控制模式。 ➢ 计数时钟可选择 1、2、4、8、16 分频。 ➢ 支持边沿对齐、中心对齐 2 种计数模式，中心对齐模式下支持对称和非对称计数。 ➢ 支持掩码输出。 ➢ 支持死区编程。 ➢ 可设置输出极性。 ➢ 支持周期、向上比较、向下比较、零点中断。 ➢ 支持软件刹车、外部端口触发刹车、ADC 比较结果触发刹车、ACMP 输出触发刹车。 www.mcu.com.cn 29 / 49 Rev. 1.05 CMS80F261x 数据手册 4.7 4.7.1 显示接口 硬件 LCD 驱动模块 LCD 驱动模块包含一个控制器、一个占空比发生器、COM 和 SEG 输出口。该模块具有如下特性： ➢ 最多支持 8 个 COM 口、32 个 SEG 口。 ➢ 支持传统电阻和快速充电两种模式。 ➢ 快速充电时间可选。 ➢ 支持对比度调节。 ➢ 偏置电压可选：1/2、1/3、1/4。 ➢ 占空比可选：1/4、1/5、1/6、1/8。 ➢ 时钟源可选：系统时钟、LSI、LSE。 4.7.2 硬件 LED 驱动模块 LED 驱动模块可方便实现 LED 的显示驱动。该模块具有如下特性： ➢ 1/4、1/5、1/6、1/8 四种 DUTY 可选。 ➢ 系统时钟、LSI、LSE 三种时钟源可选 ➢ 16 位时钟源分频控制器。 ➢ COM 口共阴、共阳两种驱动方式可选。 ➢ 最多支持 8 个 COM 口、24 个 SEG 口。 ➢ COM 口电流 50mA、150mA 两档可选（VOL=1.5V@VDD=5V）。 ➢ SEG 口电流 16 档可选，最大电流可达 40mA（VOH=3.5V@VDD=5V）。 www.mcu.com.cn 30 / 49 Rev. 1.05 CMS80F261x 数据手册 4.8 通信模块 4.8.1 SPI 模块 SPI 是一个完全可配置的 SPI 主机/从机设备，允许用户配置串行时钟信号的极性和相位。SPI 允许 MCU 与串行外 围设备进行通信，它还能够在多主机系统中进行处理器间通信。SPI 具有如下特性： ➢ 全双工同步串行数据传输。 ➢ 支持主机/从机模式。 ➢ 支持多主机系统。 ➢ 系统错误检测。 ➢ 支持速度高达系统时钟的 1/4（FSYS≤24MHz）。 ➢ 比特率产生系统时钟的 1/4、1/8、1/16、1/32、1/64、1/128、1/256、1/512。 ➢ 支持四种传输格式。 ➢ 发送/接收完成可产生中断。 4.8.2 I2C 模块 两线双向串行总线控制器 I2C 为微处理器和 I2C 总线之间的数据交换提供了一种简单有效的连接方式。I2C 模块具 有如下特性： ➢ 支持 4 种工作方式：主控发送、主控接收、从动发送、从动接收。 ➢ 支持 2 种传输速度模式： 标准（高达 100Kb/s）； 快速（高达 400Kb/s）。 ➢ 执行仲裁和时钟同步。 ➢ 支持多主机系统。 ➢ 主机方式支持 I2C 总线上的 7 位寻址模式与 10 位寻址模式（软件支持）。 ➢ 从机方式支持 I2C 总线上的 7 位寻址模式。 ➢ 允许在较宽时钟频率范围进行操作（内置 8 位定时器）。 ➢ 接收/发送完成可产生中断。 4.8.3 UARTn 模块 UARTn 模块最多包含了 UART0 / UART1 / UART2 / UART3，4 个具有完全相同功能的串口。UARTn 具有如下特 性： ➢ 全双工串行端口。 ➢ 支持同步模式。 ➢ 支持可变波特率的 8 位异步收发模式。 ➢ 支持可变波特率的 9 位异步收发模式 ➢ 波特率可由 Timer1/Timer4/Timer2/BRT/BRT1 模块产生。 ➢ 发送/接收完成可产生中断。 www.mcu.com.cn 31 / 49 Rev. 1.05 CMS80F261x 数据手册 4.9 4.9.1 模拟模块 模数转换器（ADC） ADC 模块是一个 12 位逐次逼近的模数转换器。端口模拟输入信号经过多路选择器之后与模数转换器的输入相连， 模数转换器根据输入的模拟信号产生一个 12 位二进制结果，并将该结果保存在 ADC 结果寄存器中。ADC 具有如下特 性： ➢ 最多 23 个外部通道。 ➢ ADC 的转换时钟有 8 种时钟频率可选。 ➢ ADC 参考电压可选择 VDD/1.2V/2.0V/2.4V/3.0V。 ➢ 一个完整的 12 位转换需要 18.5 个 ADC 转换周期。 ➢ 支持外部端口边沿、增强型 PWM 触发 ADC 转换。 ➢ 支持 ADC 转换结果比较输出、比较输出可控制增强型 PWM 刹车功能。 ➢ 支持 ADC 转换完成产生中断。 4.9.2 模拟比较器（ACMP0/1） 比较器 ACMP0 和 ACMP1 具有如下特性： ➢ 正端支持多路输入端口可选。 ➢ 负端可选择端口输入或内部参考电压。 ➢ 内部参考分压共 16 档位选择。 ➢ 支持输出滤波，滤波时间共 11 档位选择。 ➢ 支持单边和双边迟滞控制。 ➢ 迟滞电压可选 10/20/60mV。 ➢ 支持软件修调失调电压。 ➢ 输出可作为增强型 PWM 的刹车触发信号。 ➢ 支持输出改变产生中断。 4.9.3 运算放大器（OP0/1） 运算放大器 OP0 和 OP1 具有如下特性： ➢ 正端支持内部 1.2V 电压输入。 ➢ 支持比较和运放模式两种。 ➢ 输出可接内部 ACMP 输入进行整形。 ➢ 输出内部可接至 ADC 通道 31 进行测量。 ➢ 支持软件修调失调电压。 www.mcu.com.cn 32 / 49 Rev. 1.05 CMS80F261x 数据手册 4.10 FLASH 存储器 FLASH 存储器包含程序存储器（APROM/BOOT）与非易失性数据存储器（Data FLASH），可通过相关特殊功能 寄存器（SFR）对其进行存取操作以实现 IAP 功能。FLASH 存储器支持如下操作： ➢ 字节读操作。 ➢ 字节写操作。 ➢ 页擦除操作。 ➢ FLASH 空间 CRC 校验操作。 4.11 唯一 ID（UID） 每颗芯片拥有 96 位唯一身份识别号，即 Unique identification。UID 出厂时已经设置，用户不能修改。 www.mcu.com.cn 33 / 49 Rev. 1.05 CMS80F261x 数据手册 5. 用户配置 系统配置寄存器（CONFIG）是 MCU 初始条件的 FLASH 选项，程序不能访问及操作。通过系统配置寄存器可以 设置如下内容： ➢ 看门狗的工作方式。 ➢ FLASH 程序区分区保护、代码加密，FLASH 数据区加密状态。 ➢ 低压复位电压。 ➢ 调试模式禁止或使能。 ➢ 振荡方式、预分频选择。 ➢ 内部高速振荡器分频选择。 ➢ 外部复位配置、端口选择。 ➢ 休眠唤醒等待时间。 ➢ APROM/BOOT 空间。 www.mcu.com.cn 34 / 49 Rev. 1.05 CMS80F261x 数据手册 6. 电气参数 除非另有说明，以下参数的温度条件 TA =25°C。 绝对最大额定值 6.1 符号 参数 最小值 最大值 单位 TST 存储温度 -55 150 ℃ TA 工作温度 -40 105 ℃ VDD-VSS 电源电压 -0.3 5.8 V VIN 输入电压 VSS-0.3 VDD+0.3 V IDD VDD 最大输入电流 - 120 mA ISS VSS 最大输出电流 - 200 mA 单个 IO 最大灌电流 - 50 mA 单个 IO 最大灌电流（LED_COM） - 150 mA 单个 IO 最大拉电流 - 40 mA 单个 IO 最大拉电流（LED_SEG） - 40 mA 所有 IO 最大灌电流 - 200 mA 所有 IO 最大拉电流 - 120 mA IIO 注意：如果器件的工作条件超过“绝对最大额定值”的范围，将造成器件永久性破坏。只有当器件工作在 手册所规定的范围内时功能才能得到保障。芯片处于绝对最大额定值条件下，可能会影响器件的可 靠性。 6.2 直流电气特性 VDD-VSS=2.1～5.5V，TA=25℃ 符号 VDD 参数 测试条件 工作电压 FSYS=48MHz，FCPU=FSYS/2 FSYS=8MHz~24MHz，FCPU=FSYS VDD=5V，FSYS=48MHz，所有外设关闭 FCPU=FSYS/2 VDD=3V，FSYS=48MHz，所有外设关闭 FCPU=FSYS/2 VDD=5V，FSYS=24MHz，所有外设关闭 FCPU=FSYS VDD=3V，FSYS=24MHz，所有外设关闭 FCPU=FSYS VDD=5V，FSYS=16MHz，所有外设关闭 FCPU=FSYS VDD=3V，FSYS=16MHz，所有外设关闭 FCPU=FSYS VDD=5V，FSYS=8MHz，所有外设关闭 FCPU=FSYS VDD=3V，FSYS=8MHz，所有外设关闭 FCPU=FSYS VDD=5V，FSYS=48MHz，所有外设关闭 正常模式 IDD IDLE 模式 www.mcu.com.cn 最小值 典型值 最大值 单位 2.1 - 5.5 V - 8 - mA - 8 - mA - 5 - mA - 5 - mA - 4 - mA - 4 - mA - 2.5 - mA - 2.5 - mA - 6 - mA VDD=3V，FSYS=48MHz，所有外设关闭 - 6 - mA VDD=5V，FSYS=24MHz，所有外设关闭 - 3.5 - mA VDD=3V，FSYS=24MHz，所有外设关闭 - 3.5 - mA VDD=5V，FSYS=16MHz，所有外设关闭 - 2.8 - mA VDD=3V，FSYS=16MHz，所有外设关闭 - 2.8 - mA 35 / 49 Rev. 1.05 CMS80F261x 数据手册 VDD=5V，FSYS=8MHz，所有外设关闭 - 2 - mA VDD=3V，FSYS=8MHz，所有外设关闭 - 2 - mA - 20 - uA - 7 - uA VDD=3V，所有外设关闭，LSE、LSE 定 时器使能 VDD=3V，所有外设关闭，LSI、WUT 定 时器使能 ISLEEP1 休眠电流 ISLEEP2 休眠电流 ISLEEP3 休眠电流 VDD=3V，所有外设关闭 - 6 - uA ILI 输入漏电 - -1 - 1 uA VIL 输入低电平 - VSS - 0.3VDD V VIH 输入高电平 - 0.7VDD - VDD V VDD=5V，IOL1=18mA - - 0.4 V VDD=5V，IOL2=50mA（LED_COM） - - 0.4 V VDD=3V，IOL1=12mA - - 0.4 V VDD=3V，IOL2=22mA（LED_COM） - - 0.4 V VDD=5V，IOH1=35mA 3.5 - - V 3.5 - - V 3.5 - - V VDD=3V，IOH1=13.5mA 2.1 - - V VDD=3V，IOH2=13.5mA （LED_SEG Max） 2.1 - - V VDD=3V，IOH3=1mA（LED_SEG Min） 2.1 - - V VOL VOH 输出低电压 输出高电压 VDD=5V，IOH2=35mA （LED_SEG Max） VDD=5V，IOH3=2.6mA （LED_SEG Min） RPH 上拉电阻 - - 32 - KΩ RPL 下拉电阻 - - 32 - KΩ www.mcu.com.cn 36 / 49 Rev. 1.05 CMS80F261x 数据手册 6.3 交流电气参数 6.3.1 上电与掉电操作 TA=25℃，不包含 32.768K 晶振起振时间 符号 参数 测试条件 最小值 典型值 最大值 单位 TRESET 复位时间 VDD=5V - 16 - ms TVDDR VDD rise rate VDD=5V 20 - - us/V TVDDF VDD fall rate VDD=5V 20 - - us/V 6.3.2 外部振荡器 符号 参数 测试条件 最小值 典型值 最大值 单位 VHSE 工作电压 F=8/16MHz,CXT=0-47pF 2.1 - 5.5 V VLSE 工作电压 F=32.768KHz,CXT=10-22pF 2.1 - 5.5 V 6.3.3 内部振荡器 VDD=2.1V-5.5V 符号 参数 FHSI 内部高速 48MHz FLSI 6.3.4 内部低速 125KHz 测试条件 频率误差 最小值 典型值 最大值 单位 TA=25℃ ±1% - 48 - MHz TA=-20℃至 85℃ ±2% - 48 - MHz TA=-40℃至 105℃ ±3% - 48 - MHz TA=25℃ ±20% - 125 - KHz TA=-40℃至 105℃ ±50% - 125 - KHz 低压复位电气参数 符号 参数 最小值 典型值 最大值 单位 VLVR1 低压侦测阀值 1.8V 1.65 1.8 1.95 V VLVR2 低压侦测阀值 2.0V 1.85 2.0 2.15 V VLVR3 低压侦测阀值 2.5V 2.35 2.5 2.65 V VLVR4 低压侦测阀值 3.5V 3.35 3.5 3.65 V www.mcu.com.cn 37 / 49 Rev. 1.05 CMS80F261x 数据手册 6.3.5 LVD 电气参数 符号 参数 最小值 典型值 最大值 单位 VLVD1 低压侦测阀值 2.00V 1.90 2.00 2.10 V VLVD2 低压侦测阀值 2.16V 2.06 2.16 2.26 V VLVD3 低压侦测阀值 2.31V 2.21 2.31 2.41 V VLVD4 低压侦测阀值 2.45V 2.35 2.45 2.55 V VLVD5 低压侦测阀值 2.60V 2.50 2.60 2.70 V VLVD6 低压侦测阀值 2.73V 2.63 2.73 2.83 V VLVD7 低压侦测阀值 2.88V 2.78 2.88 2.98 V VLVD8 低压侦测阀值 2.98V 2.88 2.98 3.08 V VLVD9 低压侦测阀值 3.21V 3.11 3.21 3.31 V VLVD10 低压侦测阀值 3.42V 3.32 3.42 3.52 V VLVD11 低压侦测阀值 3.62V 3.52 3.62 3.72 V VLVD12 低压侦测阀值 3.81V 3.71 3.81 3.91 V VLVD13 低压侦测阀值 4.00V 3.90 4.00 4.10 V VLVD14 低压侦测阀值 4.20V 4.10 4.20 4.30 V VLVD15 低压侦测阀值 4.43V 4.33 4.43 4.53 V VLVD16 低压侦测阀值 4.60V 4.50 4.60 4.70 V www.mcu.com.cn 38 / 49 Rev. 1.05 CMS80F261x 数据手册 6.4 FLASH 电气参数 符号 参数 测试条件 最小值 典型值 最大值 单位 VF FLASH 工作电压 - 2.1 - 5.5 V TF FLASH 工作温度 - -40 25 105 ℃ 擦写次数 程序 FLASH 20,000 - - Cycle NENDURANCE Data FLASH 100,000 - - Cycle TRET 数据保存时间 25℃ 100 - - year TERASE 扇区擦除时间 - - 1.5 - ms TWRITE 写入时间 - - 30 - us TREAD 读取时间 - - 3*Tsys - - IDD1 读取电流 - - - 2.5 mA IDD2 编程电流 - - - 3.6 mA IDD3 擦除电流 - - - 2 mA www.mcu.com.cn 39 / 49 Rev. 1.05 CMS80F261x 数据手册 6.5 6.5.1 模拟特性 BANDGAP 电气特性 TA=25℃ 符号 参数 内部基准 1.2V VBG 6.5.2 测试条件 最小值 典型值 最大值 单位 VDD=2.1~5.5V、TA=25℃ 1.188 1.2 1.212 V VDD=2.1~5.5V、TA=-20℃至 85℃ 1.182 1.2 1.218 V VDD=2.1~5.5V、TA=-40℃至 105℃ 1.176 1.2 1.224 V ADC 电气特性 TA=25℃ 符号 参数 最小值 典型值 最大值 单位 VAVDD ADC 工作电压 2.5 - 5.5 V VREF1 参考电压 1 - VAVDD - V VREF2 参考电压 2（非 VBG） 1.185 1.2 1.215 V VREF3 参考电压 3 1.985 2.0 2.015 V VREF4 参考电压 4 2.385 2.4 2.415 V VREF5 参考电压 5 2.985 3.0 3.015 V VADI 输入电压 0 - VREF V NR 分辨率 12 Bit DNL 微分非线性误差（VREF=VAVDD=5V，TADCK=0.5us） ±2 LSB INL 积分非线性误差（VREF=VAVDD=5V，TADCK=0.5us） ±4 LSB TADCK ADC 时钟周期 VREF=VDD=5V 0.5 - - us VREF=VREF2 32 - - us VREF =VREF3/ VREF4/VREF5 2 - - us - 18.5 - TADCK TADC ADC 转换时间 FS 采样率（VREF=VAVDD=5V） 100 Ksps 注：当 VREF =VREF2，精度为 8bit。 www.mcu.com.cn 40 / 49 Rev. 1.05 CMS80F261x 数据手册 6.5.3 ACMP 电气特性 TA＝25℃，VSENSE＝VIN＋-VIN-，VDD＝5V，VIN+=1V，除非另有说明 符号 参数 条件 最小值 典型值 最大值 单位 VDD 电源电压 - 2.1 - 5.5 V IQ 静态电流 VSENSE=0.1V - 0.2 0.3 mA ISD 关断电流 VSENSE=0.1V - 10 - nA TA 工作温度 - -40 25 105 ℃ 输入失调电压 未调零 （CnCON1[4:0]=10H） - ±4.0 - 调零后 - ±0.5 ±1.0 输入特性 VOS mV VCM 共模输入电压范围 -40℃~105℃ -0.1 - VDD-1.3 V IB 输入偏置电流 VSENSE=0mV - 10 - pA IOS 输入失调电流 VSENSE=0mV - 10 - pA VHYS 输入迟滞电压 VDD=2.1~5.5V, VIN+=0.5V - 0 ±10 ±20 ±60 - mV 输出特性 VOH 最大输出电压 -40℃~105℃ - - VDD V VOL 最小输出电压 -40℃~105℃ 0 - - V 频率特性 AOL 开环增益 - - 90 - dB BW 带宽 - - 200 - MHz PSRR 电源抑制比 - 80 - dB CMRR 共模抑制比 VDD=2.1~5.5V, VIN+=1V, VSENSE=0mV VDD=2.1~5.5V -40℃~105℃ - 100 - dB 瞬态特性 TSTB TPGD 稳定时间 - - - 5 us 响应延时 VCOM=1V, VIN+= VIN- ±0.1V - 50 100 ns 注：设计保证。 www.mcu.com.cn 41 / 49 Rev. 1.05 CMS80F261x 数据手册 6.5.4 OP 电气特性 TA＝25℃，VSENSE＝VIN＋-VIN-，VDD＝5V，VIN+=1V，除非另有说明 符号 参数 条件 最小值 典型值 最大值 单位 VDD 电源电压 - 2.5 - 5.5 V IQ 静态电流 VSENSE=0mV - 1.0 1.6 mA ISD 关断电流 - - 5 - nA TA 工作温度 - -40 25 105 ℃ 未调零 （OPnCON1[4:0]=10H） - ±3.5 - 调零后 - ±0.5 ±1.0 输入特性 VOS 输入失调电压 mV VCM 共模输入电压范围 -40℃~105℃ 0 - VDD-1.3 V IB 输入偏置电流 VSENSE=0mV - 10 - pA IOS 输入失调电流 VSENSE=0mV - 10 - pA - - 30 - pF -40℃~105℃，ILOAD=0.1mA - - VDD-0.1 V -40℃~105℃，ILOAD=1mA - - VDD-0.3 V -40℃~105℃，ILOAD=0.1mA 0.1 - - V -40℃~105℃，ILOAD=1mA 0.3 - - V 输出特性 CLOAD 电容性负载 VOH 最大输出电压 VOL 最小输出电压 频率特性 AOL 开环增益 - - 80 - dB BW 带宽 RLOAD=2K,CLOAD=100pF - 5 - MHz PSRR 电源抑制比 - 75 - dB CMRR 共模抑制比 VDD=2.5~5.5V, VIN+=1V, VSENSE=0mV VIN+=0.3~（VDD-1.5） -40℃~105℃ - 90 - dB 瞬态特性 SR 摆率 RLOAD =2K,CLOAD =100pF - ±8 - V/us TSTB 稳定时间 - - - 2 us 注：设计保证。 www.mcu.com.cn 42 / 49 Rev. 1.05 CMS80F261x 数据手册 6.5.5 LCD 驱动模块电气特性 TA＝25℃，VDD=2.5V-5.5V 符号 VLCD 条件 最小值 (MIN) 典型值 (TYP) 最大值 (MAX) 单 位 LCDEN=1,LCDTEN=0 TYP*0.95 VDD TYP*1.05 V LCDEN=1,LCDTEN=1 VLCD=VDD*(15+LCDTVS)/30 (LCDTVS=0000~1110) TYP*0.95 VLCD TYP*1.05 V VLC1 - (1/2)*VLCD - VLC1 - (2/3)*VLCD - VLC2 - (1/3)*VLCD - VLC1 - (3/4)*VLCD - VLC2 - (2/4)*VLCD - VLC3 - (1/4)*VLCD - RLCD1=60KΩ - 80 100 RLCD2=225KΩ - 22 27 RLCD3=900KΩ - 5 7 - 185 300 - 120 200 - 100 180 参数 LCD 电压 1/2 Bias 1/3 Bias VBIAS LCD 偏置电压， 直流, 无负载 V 1/4 Bias LCDTEN=0 ILCD LCD 电流 LCDTEN=1 LVDTVS=1110, RLCD1=60KΩ (Max) LVDTVS=0000, RLCD3=225KΩ LVDTVS=0000, RLCD3=900KΩ (Min) RLCD1 选择电阻 1 LCDRM=00 40 60 80 RLCD2 选择电阻 2 LCDRM=01 160 225 290 RLCD3 选择电阻 3 LCDRM=1x 600 900 1200 www.mcu.com.cn 43 / 49 uA KΩ Rev. 1.05 CMS80F261x 数据手册 6.6 6.6.1 EMC 特性 EFT 电气特性 符号 VEFTB 参数 测试条件 最大值 单位 Fast transient voltage burst limits to beapplied through 0.1uF(capacitance) on VDDand VSSpins to induce a functional disturbance TA = + 25 ℃, FSYS=48MHz, conforms to IEC 61000-4-4 4800 V 等级 4B 注：电快速瞬变脉冲群（EFT）抗扰度性能与系统设计（包括电源结构、电路设计、布局布线、芯片配置、程序结构 等）密切相关。上述表格中的 EFT 参数是在 CMS 内部测试平台上所测得的结果，并非适用于所有应用环境，该 测试数据仅作为参考。系统设计各方面均可能会对 EFT 性能造成影响，在 EFT 性能要求较高的应用中，设计时应 注意尽量避免干扰源影响系统运行，建议分析干扰路径及优化设计以达到最佳的抗扰性能。 6.6.2 ESD 电气特性 符号 VESD 6.6.3 参数 测试条件 最大值 单位 等级 静电放电 (人体放电模式HBM) TA = + 25℃, JEDEC EIA/JESD22- A114 8000 V 3B 静电放电 (机器放电模式MM) TA = + 25℃, JEDEC EIA/JESD22- A115 400 V C Latch-Up 电气特性 符号 参数 测试条件 测试类型 最小值 单位 LU Static latch-up class JEDEC STANDARD NO.78D NOVEMBER 2011 Class I (TA = +25℃) ±200 mA www.mcu.com.cn 44 / 49 Rev. 1.05 CMS80F261x 数据手册 7. 封装信息 7.1 SOP28 Millimeter Symbol Min Nom Max A - - 2.65 A1 0.10 - 0.30 A2 2.25 2.30 2.35 A3 0.97 1.02 1.07 b 0.39 - 0.47 b1 0.38 0.41 0.44 c 0.25 - 0.29 c1 0.24 0.25 0.26 D 17.90 18.00 18.10 E 10.10 10.30 10.50 E1 7.40 7.50 7.60 e L 1.27BSC 0.70 - L1 θ www.mcu.com.cn 1.00 1.40REF 0 - 45 / 49 8° Rev. 1.05 CMS80F261x 数据手册 7.2 LQFP32 Symbol Millimeter Min Nom Max A - - 1.60 A1 0.05 - 0.25 A2 1.35 1.40 1.45 A3 0.59 0.64 0.69 b 0.33 - 0.41 b1 0.32 0.35 0.38 c 0.13 - 0.17 c1 0.12 0.13 0.14 D 8.80 9.00 9.20 D1 6.90 7.00 7.10 E 8.80 9.00 9.20 E1 6.90 7.00 7.10 eB 8.10 - 8.25 e L 0.80BSC 0.45 - L1 θ www.mcu.com.cn 0.75 1.00REF 0° - 46 / 49 7° Rev. 1.05 CMS80F261x 数据手册 7.3 LQFP44 Millimeter Symbol Min Nom Max A - - 1.60 A1 0.05 - 0.15 A2 1.35 1.40 1.45 A3 0.59 0.64 0.69 b 0.28 - 0.36 b1 0.27 0.30 0.33 c 0.13 - 0.17 c1 0.12 0.13 0.14 D 11.80 12.00 12.20 D1 9.90 10.00 10.10 E 11.80 12.00 12.20 E1 9.90 10.00 10.10 e 0.80BSC eS 11.05 - 11.25 L 0.45 - 0.75 L1 θ www.mcu.com.cn 1.00BSC 0 - 47 / 49 7° Rev. 1.05 CMS80F261x 数据手册 7.4 LQFP48 Symbol Millimeter Min Nom Max A - - 1.60 A1 0.05 - 0.15 A2 1.35 1.40 1.45 A3 0.59 0.64 0.69 b 0.18 - 0.26 b1 0.17 0.20 0.23 c 0.13 - 0.17 c1 0.12 0.13 0.14 D 8.80 9.00 9.20 D1 6.90 7.00 7.10 E 8.80 9.00 9.20 E1 6.90 7.00 7.10 eB 8.10 - 8.25 e L 0.50BSC 0.45 - L1 θ www.mcu.com.cn 0.75 1.00REF 0 - 48 / 49 7° Rev. 1.05 CMS80F261x 数据手册 8. 版本历史 版本号 时间 V1.00 2019 年 6 月 初始版本 V1.01 2020 年 4 月 增加 LCD 驱动模块电气参数，修改部分电气参数描述 V1.02 2020 年 9 月 增加 CMS80F2618 芯片及相关信息 V1.03 2020 年 10 月 CMS80F2619 的特定修改 V1.04 2021 年 2 月 统一调试口 2021 年 4 月 1) 2) 3) 4) 5) 6) 7) 8) 9) V1.05 www.mcu.com.cn 修改内容 6.1 绝对最大额定值：增加极限参数注释说明 修改 6.2 直流电气特性 6.3.1 上电与掉电操作：调整参数 6.3.3 内部振荡器：调整参数 6.4FLASH 电气参数：优化写入和读取时间相关描述 6.5.1BANDGAP 电气特性：细化参数 6.5.2ADC 电气特性：ADC 时钟周期按照不同参考电压进行说明 6.5.3ACMP 电气特性：优化参数，添加注释 更正及统一文字表达 49 / 49 Rev. 1.05
