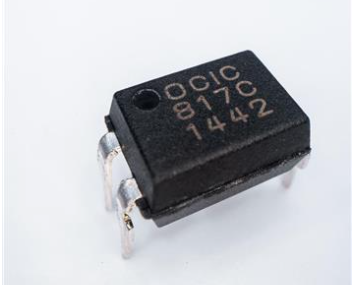

CYPC817
概述
CYPC817是一款由一个发光二极管和一个光电晶体管组成的光电耦合器。四引脚封装,两种材料(铜脚、铁
脚,铜脚尾缀-G)三种形式(DIP、DIP-M、SMD)
特性
电流转换比 (CTR)范围: 80~600% (IF =5mA ,VCE =5V)
输入-输出隔离电压 (Viso=5000 Vrms)
集电极-发射极击穿电压 BVCEO≥80V
UL 认证(NO.:E497745)
符合 EU REACH 和RoHS
CQC 认证(NO:CQC20001238665)
Applications
开关电源,智能电表
工业控制,测量仪器
办公设备,比如复印机
家用电器,比如空调、风扇、热水器等
结构原理图和封装
1
4
2
3
Absolute Maximum Ratings (Ta=25C)
参数
符号
额定值
单位
正向电流
IF
50
mA
反向电压
VR
6
V
功耗
P
70
mW
PDD
2.9
mW/°C
热阻(结-环境)
RthJ-A
325
°C/W
热阻(结-壳)
RthJ-C
200
°C/W
集电极功耗
PC
150
mW
集电极电流
IC
50
mA
集电极-发射极电压
VCEO
80
V
发射极-集电极电压
VECO
6
V
总功耗
Ptot
200
mW
隔离电压
Viso
5000
Vrms
工作温度
Topr
-55~+110
°C
储存温度
Tstg
-55~+125
°C
焊接温度
Tsol
260
°C
输入
输出
额定值降低因子(在 Ta = 100°C 以上)
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
1
DPC-CYPC817-CN-Rev.2
CYPC817
光电特性 (Ta=25C)
Parameter
Symbol
Condition
Min.
Typ.
Max.
Unit
正向电压
VF
IF=20mA
-
1.2
1.4
V
反向电流
IR
VR=4V
-
-
10
µA
终端电容
Ct
V=0, f=1kHz
-
30
250
pF
ICEO
VCE=20V
-
-
100
nA
集电极-发射极击穿电压
BV CEO
IC=0.1mA, IF=0
80
-
-
V
发射极-集电极击穿电压
BV ECO
IE=10µA, IF=0
6
-
-
V
电流转换比
CTR
IF=5mA, VCE=5V
80
-
600
%
VCE(sat)
IF=2mA, IC=5mA
-
0.1
0.2
V
隔离电阻
RISO
DC500V,
40~60%R.H.
5x1010
1x1011
-
Ω
隔离电容
Cf
V=0, f=1MHz
-
0.6
1.0
pF
截止频率
Fc
VCE=5V, IC=2mA,
RL=100Ω, -3dB
-
80
-
kHz
上升时间
Tr
-
4
18
µs
下降时间
* CTR=IC/IF x 100%
Tf
-
3
18
µs
输入
集电极暗电流
输出
集电极-发射极饱和压降
传输特性
开关时间
VCE=2V, IC=2mA,
RL=100Ω
CTR 分级表
电流转换率(%)
型号
CYPC817
CTR 分级标准
(IC/IF)
IF = 5mA, VCE = 5V, Ta = 25°C
Min
Max
A
80
160
B
130
260
C
200
400
D
300
600
A or B
80
260
B or C
130
400
C or D
200
600
A,B or C
80
800
B,C or D
130
600
A,B,C or D
80
600
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
2
标志分类
DPC-CYPC817-CN-Rev.2
CYPC817
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
3
DPC-CYPC817-CN-Rev.2
CYPC817
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
4
DPC-CYPC817-CN-Rev.2
CYPC817
外形尺寸
Unit: mm (inch)
7.62±0.25
7.62±0.3
(.3)
6.4±0.25
6.5±0.5
(.256)
0.26
(.010)
7.85~8.80
7.62~9.98
(.30)~(.39)
4-pin DIP
7.67.62±0.25
2±0.3
(.3)
6.9±0.5
(.272)
2.3±0.5
(.09)
0.26
(.010)
10.16±0.5
(.4)
4-pin DIP (M Type)
7.62±0.25
7.62±0.3
(.3)
4.58±0.25
4.6±0.5
(.181)
3.65±0.25
3.5±0.5
(.138)
1.2±0.1
(.047)
0.35+0.25
-0.30
(.014)
1.0±0.25
(.039)
0.26
(.010)
10.16±0.3
(.4)
2.54±0.25
(.1)
4-pin SMD
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
5
DPC-CYPC817-CN-Rev.2
CYPC817
包装
■ 汇总表
封装形
式
盘/
盒数 箱数
静电袋
管数
量
量
量
2 千只 5 盘 4 盒 / 卷盘
SMD-4
/ 盘
/ 盒 箱
(ϕ330m )
60 管 6 盒 / NA
100
只/
管装
DIP-4
(500*12*11mm) 管
/ 盒 箱
管装
100 只/ 60 管 6 盒 / NA
DIP-4
/ 盒 箱
管
(M)
(500*13*11mm)
包装方式
盒规格
350*340*108
mm
箱规格
458*365*350
mm
备注
首尾端空至少
200mm min.
526*118*75mm 540*260*255
mm
526*128*77mm 540*270*275
mm
■ DIP-4 条管包装
1) 每箱数量:36000 只
2) 内包装:
i. 每条管 100 只,采用防静电条管,
ii. 管上有商标、防静电标志。
iii. 每盒 60 条管
3) 示意图:
sticky tape
sticky tape
sticky tape
255
carton
packing plastic
tube in box
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
6
DPC-CYPC817-CN-Rev.2
CYPC817
■ SMD-4 编带包装
1) 每卷数量:2000 只. 每箱数量:40000 只.
2) 内包装:每卷盘 2000 只.
3)
示意图:
T
P0
K0
D0
E
P2
A
B0
W
F
A-A
P1
D1
A
PIN#1
Location
A0
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
DPC-CYPC817-CN-Rev.2
7
+5.0
-5.0
+5.0
-5.0
CYPC817
W
±0.2
注意:
◼ 卓睿研发会持续不断改善质量、可靠性、功能或设计和提供更好的产品,保留在任何时候修改此规格的权利,恕不另行
通知。
◼ 客户下定单之前请确认手头的资料是最新版本,客户需确认此芯片确实符合自己的需要且能满足自己的要求。
◼ 请遵守产品规格书使用,卓睿研发不对使用时不符合产品规格书条件而导致的质量问题负责。
◼ 如需要高可靠性且用于以上特定设备或装置的产品,如军事、核电控制、医疗、生命维持或救生等可能导致人身伤害或
死亡的设备或装置,请联系我们销售代表以获取建议。
◼ 使用此产品时请采取措施防止静电损坏。
◼ 如对文件中表述的内容有疑问,欢迎联系我们。
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
DPC-CYPC817-CN-Rev.2
8
