CYMOC302X,CYMOC305X
概述
CYMOC302X,CYMOC305X 系列产品由一颗 GaAs红外二极管和一颗光电TRIAC组成光电耦合器件。
特性
峰值崩溃电压
- 400V: CYMOC302X
- 600V: CYMOC305X
输入输出间高隔离电压(Viso=5000V rms )
紧凑双列直插封装
无铅和符合 EU REACH 和RoHS
UL 认证(NO.:E497745)
CQC 认证(NO:CQC20001238665)
应用
工业控制;
红绿灯;
自动售货机;
固态继电器;
镇流器;
电磁阀/阀控制;
静态 AC 电源开关;
白炽灯调光器;
电机控制器。
电路图和封装
SMD

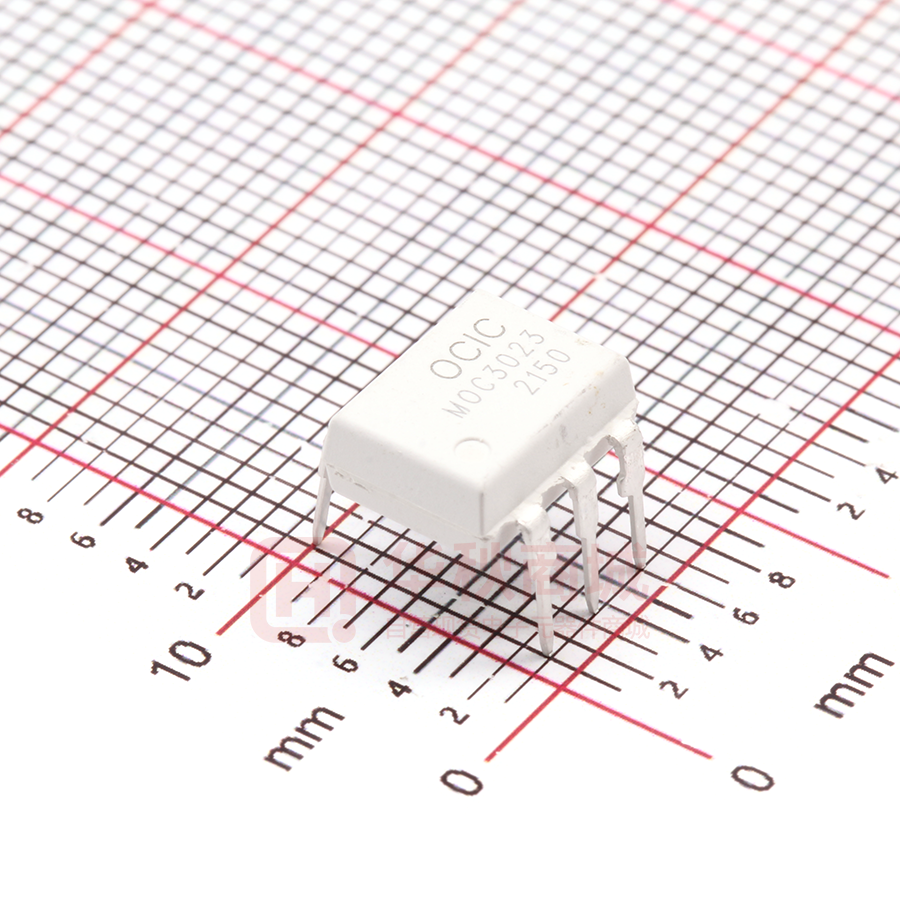

DIP
极限参数(Ta=25C)
参数
输入
符号
额定值
单位
正向电流
IF
60
mA
反向电压
VR
6
V
100
mW
3.8
mW/°C
功耗
PD
额定值降低因子(Ta = 85°C 以上)
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
1
2020-7-1
DPC-CYMOC302X,CYMOC305X -CN-Rev.1
CYMOC302X,CYMOC305X
参数
CYMOC302X
输出端电压
输出
符号
额定值
400
VDRM
CYMOC305X
峰值重复浪涌电流(pw=100μs,120pps)
工作 RMS 电流
单位
V
600
ITSM
1
A
IT(RMS)
100
mA
300
mW
7.4
mW/°C
功耗
PC
额定值降低因子(Ta = 85°C 以上)
共功耗
Ptot
330
mW
隔离电压*
Viso
5000
Vrms
工作温度
Topr
-55~+100
°C
储存温度
Tstg
-55~+125
°C
焊接温度(10s)
Tsol
260
°C
* 在湿度R.H.= 40 ~ 60% 条件下AC5000V 1 分钟, 测试时脚 1, 2 , 3 短接,引脚 4, 5, 6短接..
电性参数(Ta=25°C, 除非特别说明)
参数
输入
输出
符号
条件
正向电压
VF
IF=20mA
反向电流
IR
VR=6V
断态峰值电流
IDRM
通态峰值电压
VTM
断态电压临界
上升率
dv/dt
CYMOC305X
抑制电压 (MT1-MT2以上电压不触发)
最大值
单位
1.18
1.5
V
10
μA
100
nA
2.5
V
IF=0mA
ITM=100mA peak,
IF=Rated IFT
VDRM, IF=0
VPEAK =400V, IF=0
VINH
平均值
VDRM=Rated VDRM,
VPEAK =Rated
CYMOC302X
最小值
-
100
V/μs
1000
IF= Rated IFT
20
V
500
μA
IF= Rated IFT,
IDRM2
抑制状态漏电
VDRM=Rated,
VDRM, off state
CYMOC3021
15
CYMOC3051
传输特性
LED 触发电流
CYMOC3022
CYMOC3052
IFT
Main terminal
Voltage=3V
CYMOC3023
5
CYMOC3053
维持电流
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
mA
10
IH
μA
250
2
2020-7-1
DPC-CYMOC302X,CYMOC305X -CN-Rev.1
CYMOC302X,CYMOC305X
典型曲线图
图 1: 正向电压 VS 正向电流
图 2:开态特性曲线
图3: 触发电流VS 温度
图4: 触发电流 VS 脉宽
图 5: 维持电流 VS 温度
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
图 6:暗电流 VS 温度
3
2020-7-1
DPC-CYMOC302X,CYMOC305X -CN-Rev.1
CYMOC302X,CYMOC305X
图 7: 抑制状态漏电 VS 温度
图 8:抑制电压 vs. 温度
测试电路
图9: dv/dt 测试电路 & 波形.
The high voltage pulse is set to the required VPEAK value and applied to the D.U.T. output side through the
RC circuit above. LED current is not applied. The waveform VT is monitored using an x100 scope probe. By
varying RTEST, the dv/dt (slope) is increased, until the D.U.T. is observed to trigger (waveform collapses).
The dv/dt is then decreased until the D.U.T. stops triggering. At this point, τ RC is recorded and the dv/dt
calculated.
例如:, VPEAK = 400V 的 HK302X 系列. dv/dt 值计算如下:
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
4
2020-7-1
DPC-CYMOC302X,CYMOC305X -CN-Rev.1
CYMOC302X,CYMOC305X
回流焊曲线
10Sec
Ramp-up
Temperature (℃)
TL 217℃
Tsmax 200℃
Tsmin
150℃
TP 260℃
Ramp-down
60~100Sec
tL ( Soldering)
25℃
Time (Sec)
60~ 120 sec
ts (Preheat)
外形尺寸
Unit: mm
6-pin DIP
6-pin SMD
注意:
◼ 卓睿研发会持续不断改善质量、可靠性、功能或设计和提供更好的产品,保留在任何时候修改此规格的权利,恕不另行
通知。
◼ 客户下定单之前请确认手头的资料是最新版本,客户需确认此芯片确实符合自己的需要且能满足自己的要求。
◼ 请遵守产品规格书使用,卓睿研发不对使用时不符合产品规格书条件而导致的质量问题负责。
◼ 如需要高可靠性且用于以上特定设备或装置的产品,如军事、核电控制、医疗、生命维持或救生等可能导致人身伤害或死
亡的设备或装置,请联系我们销售代表以获取建议。
◼ 使用此产品时请采取措施防止静电损坏。
◼ 如对文件中表述的内容有疑问,欢迎联系我们。
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
5
2020-7-1
DPC-CYMOC302X,CYMOC305X -CN-Rev.1
