CYTLP291
概述

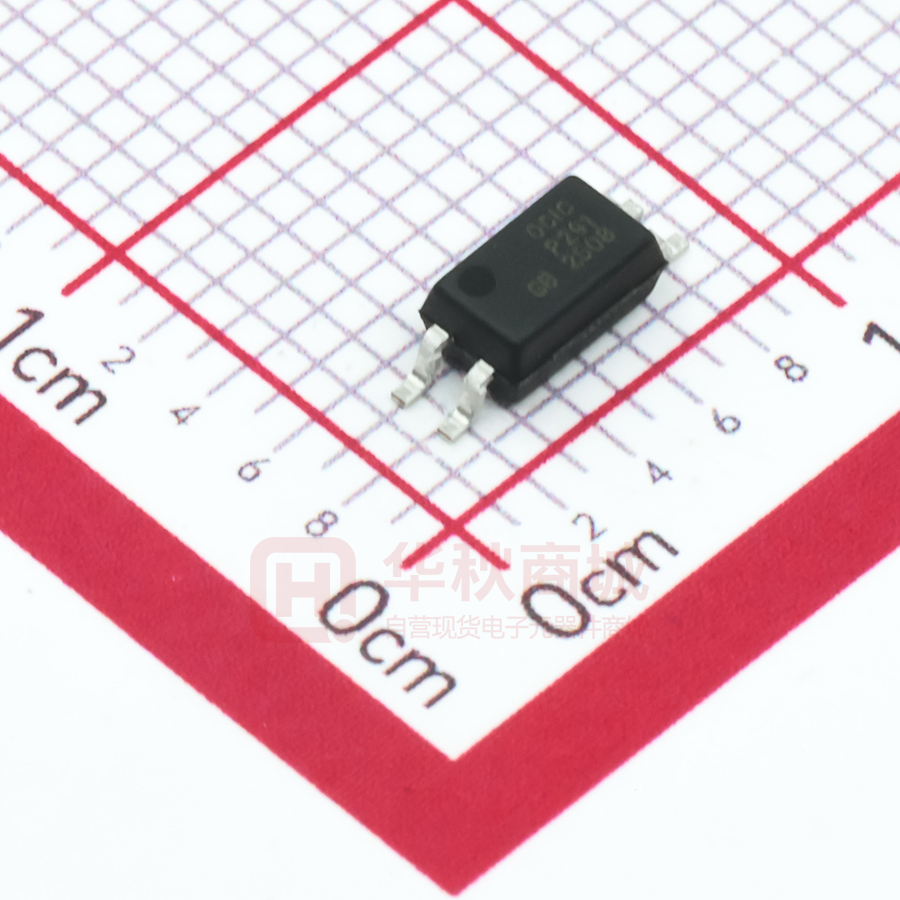

CYTLP291 由一个砷化镓发光二极管和一个光电晶体管组成的光电耦合器。 CYTLP291 是一个 SO4 封装
的小而薄的光电耦合器。 CYTLP291 可以工作在较宽的工作温度范围 (Ta=-55 to 110 ˚C)而且具有较高
的隔离电压 (3750Vrms), 它它适合于高密度的表面贴装应用,比如小型开关电源和可编程控制器。
特性
电流传输比 CTR=50~400% 在 IF =5mA ,VCE =5V 条件下;
输入和输出之间高隔离电压(Viso=3750 Vrms)
集电极-发射极击穿电压 BVCEO ≥ 80V
工作温度范围:-55 to 110°C
CQC 认证 (NO.:CQC20001238559)
符合 EU REACH and RoHS 标准
应用
开关电源,智能电表
工业控制,测量仪器
办公设备,比如复印机
家用电器,比如空调、风扇、热水器等
结构原理和封装
1.
ANODE
2.
CATHODE
3.
EMITTER
4.
COLLECTOR
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
1
2022-03-23
DS-CYTLP291-CN-V02
CYTLP291
极限参数 (Ta=25C)
参数
符号
额定值
单位
IF
50
mA
∆IF /ΔTa
-1.5
mA/℃
正向脉冲电流
IFP
1
A
反向电压
VR
6
V
功耗
PD
100
mW
ΔPD/ΔTa
-3.0
mW/°C
结温
Tj
125
°C
集电极功耗
PC
150
mW
ΔPD/ΔTa
-1.5
mW/°C
IC
50
mA
集电极-发射极电压
VCEO
80
V
发射极-集电极电压
VECO
7
V
Tj
125
°C
Ptot
200
mW
ΔPD/ΔTa
-2.0
mW/°C
隔离电压
Viso
3750
Vrms
工作温度
Topr
-55~+110
°C
储存温度
Tstg
-55~+125
°C
焊接温度
Tsol
260(10s)
°C
正向电流
正向电流降额 (Ta≥90°C)
输入
功耗降额 (Ta ≥ 90°C)
集电极功耗降额(Ta≥25°C)
输出
集电极电流
结温
总功耗
总功耗降额(Ta≥25°C)
光电特性 (Ta=25C)
参数
输入
输出
符号
测试条件
最小值
典型值
最大值
单位
正向电压
VF
IF=10mA
1.1
1.25
1.4
V
反向电流
IR
VR=5V
-
-
5
µA
输入端电容
Cin
V=0, f=1kHz
-
30
-
pF
集电极暗电流
ICEO
VCE=70V
100
nA
集电极-发射极击穿电压
BVCEO
IC=0.1mA, IF=0
80
V
发射极-集电极击穿电压
BVECO
IE=0.1mA, IF=0
7
V
IF=5mA, VCE=5V
50
400
Rank GB
100
600
电流传输比
传输
特性
IC/IF
饱和状态下电流传输比
IC/IF(sat)
饱和压降
VCE(sat)
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
-
60
-
30
-
-
IF=8mA, IC=2.4mA
-
-1
0.3
IF=0.2mA, IC=1mA
-
0.2
-
IF=1mA, VCE=0.4V
Rank GB
2
%
%
V
2022-03-23
DS-CYTLP291-CN-V02
CYTLP291
参数
符号
测试条件
最小值
典型值
最大值
-
-
0.3
-
-
10
Rank G
集电极偏置电流
开关
特性
单位
IC (off)
VF = 0.7 V, VCE = 48 V
集电极-发射极电容
CCE
V=0, f=1MHz
10
pF
输入输出总电容
CS
VS=0, f=1MHz
0.8
pF
隔离电阻
RISO
DC500V,R.H.≤60%
1x1012
1x1014
Ω
隔离电压
BVS
AC , 60 s
3750
-
-
上升时间
tr
-
4
-
下降时间
tf
VCE=10V, IC=2mA,
-
7
-
开启时间
ton
RL=100Ω
-
7
-
关断时间
toff
-
7
-
开启时间
ton
-
2
-
驻波时间
ts
-
30
-
关断时间
toff
-
60
-
VCE=5V, IC=16mA,
RL=1.9KΩ
µA
Vrms
µs
µs
* CTR=IC/IF x 100%
CTR 分级表
电流转换率 (%)(IC/IF)
型号
CYTLP291
CTR 分级标准
等级标记符号
IF = 5mA, VCE = 5V, Ta = 25°C
Min
Typ.
Max
Blank
50
-
400
Blank, YE, Y+, GR, GB, G, G+,B
Y
50
-
150
YE
GR
100
-
300
GR
GB
100
-
600
GB
YH
75
150
Y+
GRL
100
200
G
GRH
150
300
G+
BLL
200
400
B
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
3
2022-03-23
DS-CYTLP291-CN-V02
CYTLP291
开关时间测试电路
特性图
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
4
2022-03-23
DS-CYTLP291-CN-V02
CYTLP291
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
5
2022-03-23
DS-CYTLP291-CN-V02
CYTLP291
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
6
2022-03-23
DS-CYTLP291-CN-V02
CYTLP291
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
7
2022-03-23
DS-CYTLP291-CN-V02
CYTLP291
回流焊曲线
外观尺寸
单位:mm
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
8
2022-03-23
DS-CYTLP291-CN-V02
CYTLP291
包装
封装形式
SSOP-4
SSOP-4
包装方式
编带
(ϕ330mm)
编带
(ϕ330mm)
盘数量 l
盒数量
箱数量
3000PCS/盘
6000PCS/盒
60000PCS/箱
5000PCS/盘
10000PCS/盒
100,000PCS/箱
静电袋
430*400*
0.075mm
430*400*
0.075mm
盒规格
箱规格
340*60*340mm
380*360*365mm
340*60*340mm
380*360*365mm
编带尺寸
1) SSOP-4 3000PCS/盘
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
9
2022-03-23
DS-CYTLP291-CN-V02
CYTLP291
2) SSOP-4 5000PCS/盘
注意:
◼卓睿研发会持续不断改善质量、可靠性、功能或设计和提供更好的产品,保留在任何时候修改此规格的权利,恕不另行
通知。
◼客户下定单之前请确认手头的资料是最新版本,客户需确认此芯片确实符合自己的需要且能满足自己的要求。
◼请遵守产品规格书使用,卓睿研发不对使用时不符合产品规格书条件而导致的质量问题负责。
◼如需要高可靠性且用于以上特定设备或装置的产品,如军事、核电控制、医疗、生命维持或救生等可能导致人身伤害或
死亡的设备或装置,请联系我们销售代表以获取建议。
◼使用此产品时请采取措施防止静电损坏。
◼如对文件中表述的内容有疑问,欢迎联系我们。
© CHEUK YUI INNOVATION CO.,LIMITED
Proprietary & Confidential
10
2022-03-23
DS-CYTLP291-CN-V02
