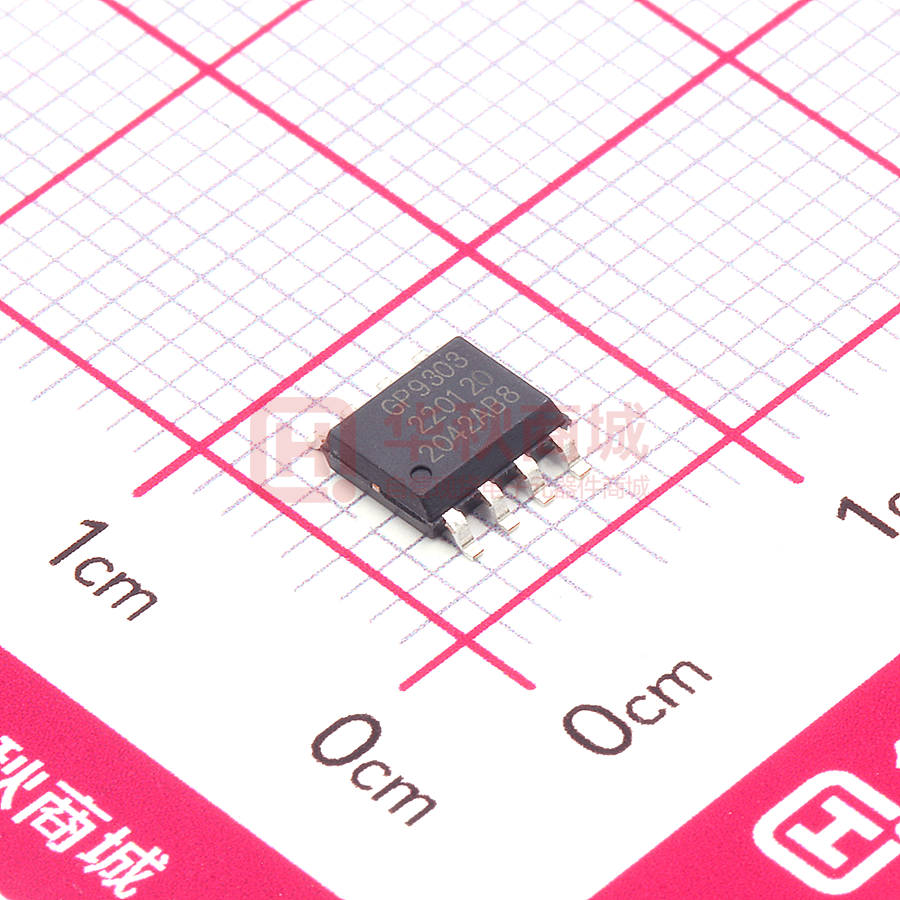

物料型号:GP9303/GP9303M
器件简介:GP9303是一款模拟信号转PWM信号转换器,相当于一个PWM信号输出的ADC。此芯片可以将0V到5V的模拟电压线性转换成占空比为0%到100%的PWM信号,并且占空比的线性误差小于0.5%。GP9303M是支持电容隔离的版本。
引脚分配:
- VIN:输入模拟电压信号
- VCC:电源
- GND:地
- V5V:内部LDO(须外接22uF电容),5V输出
- NC:浮空
- PWM:PWM占空比信号输出
- PWMB:信号PWM的互补信号
参数特性:
- 输入信号兼容0V-5V
- 输出PWM信号的频率范围:1Hz to 1MHz
- 输出PWM信号高电平:5V
- 最大PWM占空比误差:<1% (0.5%、0.1%)
- PWM占空比线性度误差:<0.5%(0.2%、0.1%)
- 电源电压:8V - 40V
- 功耗:<5mA
- 启动时间:<2ms
- 工作温度:-40°C to 85°C、-40°C to 125°C
功能详解:GP9303/GP9303M将模拟信号转换成PWM信号,GP9303M增加了高频调制功能,适用于电容隔离方案。芯片具有高精度的占空比转换能力,适用于直流马达调速、LED调光、工业模拟信号隔离、逆变器等应用。
应用信息:适用于直流马达调速、LED调光、工业模拟信号隔离、逆变器等。
封装信息:SOP8封装,提供了详细的尺寸和公差信息,以符合JEDEC图纸MS-012标准。
