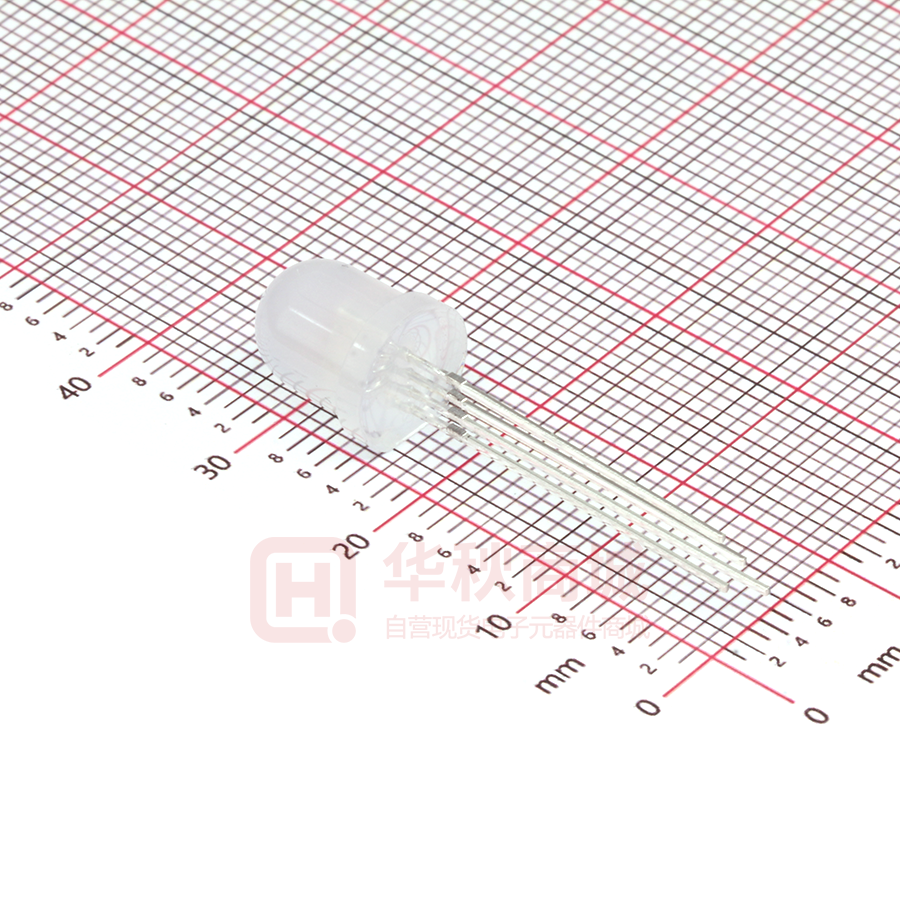

WS2812D-F8

WS2812D-F8 智能外控集成 LED 光源 主要特点 ● ● ● ● ● ● ● ● ● ● IC控制电路与LED点光源共用一个电源。 控制电路与RGB芯片集成在一个8mm直径的圆头四脚直插封装的灯珠中，构成一个完整的外控像素点。 内置信号整形电路，任何一个像素点收到信号后经过波形整形再输出，保证线路波形畸变不会累加。 内置上电复位和掉电复位电路。 每个像素点的三基色颜色可实现256级亮度显示，完成16777216种颜色的全真色彩显示，扫描频率不低于 400Hz/s。 串行级联接口，能通过一根信号线完成数据的接收与解码。 任意两点传传输距离在不超过2米时无需增加任何电路。 当刷新速率30帧/秒时，级联数不小于2048点。 数据发送速度可达800Kbps。 光的颜色高度一致，性价比高。 主要应用领域 ● LED全彩发光字灯串，LED全彩模组，LED全彩软灯条硬灯条，LED护栏管。 ● LED点光源，LED像素屏，LED异形屏，各种电子产品，电器设备跑马灯。 产品概述 WS2812D-F8是一个集控制电路与发光电路于一体的智能外控LED光源。其外型与一个F8 LED灯珠相同，每 个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路，还包含有高精度的内 部振荡器和定电流控制部分，有效保证了像素点光的颜色高度一致。 数据协议采用单线归零码的通讯方式，像素点在上电复位以后，DIN端接受从控制器传输过来的数据，首先 送过来的24bit数据被第一个像素点提取后，送到像素点内部的数据锁存器，剩余的数据经过内部整形处理电路整 形放大后通过DO端口开始转发输出给下一个级联的像素点，每经过一个像素点的传输，信号减少24bit。像素点 采用自动整形转发技术，使得该像素点的级联个数不受信号传送的限制，仅仅受限信号传输速度要求。 LED具有低电压驱动，环保节能，亮度高，散射角度大，一致性好，超低功率，超长寿命等优点。将控制电 路集成于LED上面，电路变得更加简单，体积小，安装更加简便。 1 http://www.world-semi.com WS2812D-F8 智能外控集成 LED 光源 机械尺寸与引脚图(单位mm) 引脚功能 序号 符号 管脚名 1 Dout 数据输出 2 VDD 电源 3 GND 地 4 Din 数据输入 功 能 描 述 控制数据信号输出 供电管脚 信号接地和电源接地 控制数据信号输入 最大额定值(如无特殊说明，TA=25℃，VSS=0V) 参数 符号 范围 单位 电源电压 VDD +3.5~+5.3 V 逻辑输入电压 VI -0.5～VDD+0.5 V 工作温度 Topt -25～+80 ℃ 储存温度 Tstg -55~+150 ℃ 电气参数(如无特殊说明，TA=-20～+70℃，VDD=4.5～5.5V，VSS=0V) 参数 符号 最小 典型 最大 单位 测试条件 输入电流 II —— —— ±1 µA VI=VDD/VSS 高电平输入 VIH 0.7VDD —— —— V DIN, SET 低电平输入 VIL —— —— 0.3 VDD V DIN, SET 滞后电压 VH —— 0.35 —— V DIN, SET 2 http://www.world-semi.com WS2812D-F8 智能外控集成 LED 光源 开关特性(如无特殊说明，TA=-20～+70℃，VDD=4.5～5.5V，VSS=0V) 参数 符号 最小 典型 最大 单位 测试条件 振荡频率 Fosc —— 600 —— KHz —— 传输延迟时 间 tPLZ —— —— 300 ns CL=15pF, DIN→DOUT, RL=10KΩ 下降时间 tTHZ —— —— 120 µs CL=300pF, OUTR/OUTG/OUTB 输入电容 CI —— —— 15 pF 灯珠发光芯片参数 3 http://www.world-semi.com —— WS2812D-F8 智能外控集成 LED 光源 时序波形图 输入码型: 连接方法： D1 DIN DO D2 PIX1 DIN DO D3 PIX2 DIN DO D4 PIX3 数据传输时间(TH+TL=1.25µs±150ns) T0H 0 码， 高电平时间 0.40µs ±150ns T1H 1 码， 高电平时间 0.85 µs ±150ns T0L 0 码， 低电平时间 0.85µs ±150ns T1L 1 码， 低电平时间 0.40 µs ±150ns RES 帧单位，低电平时间 50µs 以上 数据传输方法 reset code >=50us Data refresh cycle 1 first 24bit D1 reset code reset code >=50us second 24bit third 24bit second 24bit D2 Data refresh cycle 2 first 24bit third 24bit second 24bit third 24bit second 24bit third 24bit third 24bit D3 third 24bit D4 注：其中 D1 为 MCU 端发送的数据，D2、D3、D4 为级联电路自动整形转发的数据。 24bit数据结构 G7 G6 G5 G4 G3 G2 G1 G0 R7 R6 R5 R4 注：高位先发，按照 GRB 的顺序发送数据。 4 http://www.world-semi.com R3 R2 R1 R0 B7 B6 B5 B4 B3 B2 B1 B0 WS2812D-F8 智能外控集成 LED 光源 NI D 典型应用电路 75R L1 C1 104 4 3 2 1 5V WS2812D 75R L2 C2 104 Din GND VDD Dout 4 3 2 1 5V Din GND VDD Dout WS2812D 75R Ln Cn 5V tuo D 104 4 3 2 1 Din GND VDD Dout WS2812D 5 http://www.world-semi.com
