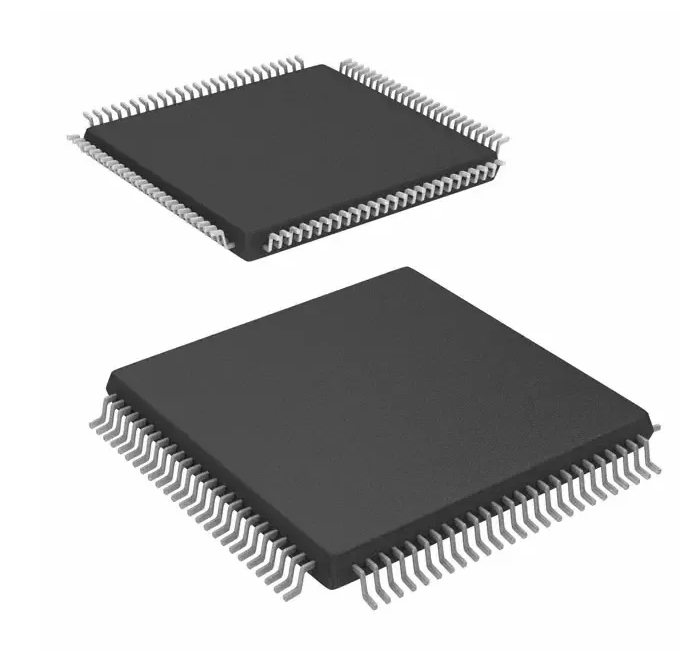

AL3S10LG144

安路科技 AL3S10 FPGA 数据手册 DS002 (v1.6) 2018 年 2 月 安路科技 AL3S10 数据手册 目录 目 录 目 录..................................................................................................................... 1 1 简介................................................................................................................... 2 1.1 AL3S10 器件资源...................................................................................................................... 2 1.2 AL3S10 器件特色...................................................................................................................... 4 2 硬件设计 ........................................................................................................... 5 2.1 AL3S10LG144 引脚列表........................................................................................................... 5 2.2 AL3S10NG88 引脚列表.......................................................................................................... 12 2.3 AL3S10LG144 封装尺寸......................................................................................................... 16 2.4 AL3S10NG88 封装尺寸.......................................................................................................... 17 2.5 AL3S10LG144 最小硬件系统.................................................................................................. 18 2.6 AL3S10NG88 最小硬件系统................................................................................................... 18 3 使用内部 SDRAM...........................................................................................19 4 软件使用向导..................................................................................................23 4.1 建立工程.................................................................................................................................. 23 4.2 特殊 IP 使用............................................................................................................................. 28 www.anlogic.com 1 安路科技 AL3S10 器件数据手册 器件特色 DS002 (v1.6) 2018 年 2 月 简介 1 1.1 AL3S10 器件资源   灵活的逻辑结构   等效 10214 个 4 输入查找表（LE）.  支持热插拔 低功耗器件  可配置上拉/下拉模式  先进的 65nm 低功耗工艺  片内 100 欧姆差分电阻  静态功耗低至 4mA  可配置施密特触发器，最大 0.5V 迟滞  丰富的片内存储空间  等效 10214 个 4 输入查找表（LE）  16 个全局时钟  64Mb SDRAM 存储空间  2 个 PLLs 用于频率综合  最大 66.5Kb 分布式 RAM  48 块 9Kb 嵌入式 RAM（EMB9K）,2 块  5 路时钟输出  分频系数 1 到 128  支持 5 路时钟输出级联 可配置逻辑模块(PLBs)   优化的 LUT4/LUT5 组合设计 配置模式  双端口分布式存储器  主模式串行 SPI (MSPI)  支持算数逻辑运算  JTAG 模式 (IEEE-1532)   快速进位链逻辑  时钟资源  32Kb 嵌入式 RAM  高性能，灵活的输入/输出缓冲器 BSCAN  兼容 IEEE-1149.1 嵌入式乘法器  3 个 18 x 18 乘法器，支持 9X9 模式  最高 250MHz  封装  eLQFP144  QFN88 www.anlogic.com 2 安路科技 AL3S10 器件数据手册 器件特色 表 1-1 AL3S10 器件资源 General feature AL3S10LG144 AL3S10NG88 Number of FFs 8,640 8,640 Number of LUTS 10,368 10,368 Number of Dis-Ram bits 69,120 69,120 Number of EMB (9k) 48 48 Number of EMB (32k) 2 2 Total EBR bits 507,904 507,904 Number of M18x18 3 3 Total Configuration SRAM (bits) 2,198,020 2,198,020 PLL 2 2 Low-skew gclock in chip 16 16 2M X 32bits 2M X 32bits EM SDRAM User IO Banks 8 1 Maximum user IOs 111 60 表 1-2 AL3S10 FPGA 封装 Packages eLQFP144 (18x18, 0.4mm pitch) QFN88 AL3S10LG144 AL3S10NG88 111/24+18 (10x10, 0.4mm pitch) 60/8+7 注：表示用户可用 IO 数/用户可用差分输出（LVDS）对 www.anlogic.com （注 ） 3 安路科技 AL3S10 器件数据手册 器件特色 1.2 AL3S10 器件特色 安路最新的 AL3S10 FPGA，是基于安路成熟可靠的低成本、低功耗可编程 FPGA AL3A10，采用最新的 3D 合封技术，与一块 2M X 32bits 的 SDRAM 合封而成。 AL3S10 FPGA 拥有更小，更简单可靠的器件封装，更大的内嵌存储容量，特别适用于大 容量，高速数据的采集、传输和变换等应用。 特色优势  多品种，大容量的内置存储空间  内置 64Mb SDRAM 存储空间，32 位数据总线宽度，最高 200Mhz 工作频率，最 大读写带宽高达 800MB/s  内置 48 块 EMB9K 随机读写 RAM，可配置为真双口，简单双口,单口 RAM 和 FIFO 工作模式，位宽可配置为 512x18, 1Kx9, 2Kx4, 4Kx2, 8Kx1, 最高频率 250Mhz  内置 2 块 32Kb RAM，可配置为单口 RAM,双口 RAM，可独立配置为 2Kx16 或者 4Kx8  更小封装，更多 IO, 更利于 PCB 布线的引脚排布  eLQFP144 封装，EPAD 接地，多达 111 个通用 IO，4 个可复用 IO  QFN88 封装，EPAD 接地，多达 60 个通用 IO，4 个可复用 IO  最多支持 16 对 True LVDS，最高频率 600Mbps  eLQFP144 封装为 0.4mm 引脚间距，18mm X 18mm  QFN88 封装为 0.4mm 引脚间距，10mm X 10mm  只需要 1.2V，3.3V 两组电压供电  优化的引脚排布，使得只需要两层 PCB 即可轻松使用器件所有 IO  支持简单低成本的 SPI FLASH 配置；上电配置后，FLASH 可作为用户使用。 www.anlogic.com 4 安路科技 AL3S10 器件数据手册 硬件设计 2 硬件设计 2.1 AL3S10LG144 引脚列表 表 2-1 AL3S10LG144 FPGA 引脚列表 IO BANK 名称 （注 6） 引脚 最小系统 号 需要（注 5） 第二功能 功能描述 BANK1 IO 1 通用 IO BANK1 IO 2 通用 IO BANK1 IO 3 LVDS1_P 通用 IO BANK1 IO 4 LVDS1_N 通用 IO BANK1 IO 5 BANK1 MOSI 6 BANK1 IO 7 BANK1 SPICSN 8 是 BANK1 INITN 9 是 BANK1 IO 10 BANK1 CCLK（注 通用 IO 是 通用 IO （注 3） MSPI 通用 IO 通用 IO （注 3） MSPI 上电配置 通用 IO 11 是 通用 IO （注 3） MSPI 通用 IO （注 3） MSPI 1） BANK1 D0 12 是 BANK1 PROGRAMN 13 是 启动配置 是 JTAG （注 2） BANK1 TDI 14 BANK1 IO 15 BANK1 TCK 16 BANK1 IO 17 LVDS2_N 通用 IO BANK1 IO 18 LVDS3_P 通用 IO BANK1 IO 19 LVDS3_N 通用 IO www.anlogic.com LVDS2_P 是 通用 IO JTAG 5 安路科技 AL3S10 器件数据手册 硬件设计 BANK1 VCCIO1 20 是 3.3V BANK1 IO 电源 BANK1 TMS 21 是 JTAG BANK1 TDO 22 是 JTAG BANK1 IO 23 GCLKIO_1 （注 4） 通用 IO BANK2 IO 24 GCLKIOP_2/LVDS4_P 通用 IO BANK2 IO 25 GCLKION_2/LVDS4_N 通用 IO BANK2 IO 26 BANK2 VCCIO2 27 通用 IO 是 3.3V BANK2 IO 电源 BANK2 IO 28 LVDS5_N 通用 IO BANK2 IO 29 LVDS5_P 通用 IO BANK2 IO 30 DPCLKIO_2 （注 4） 通用 IO /LVDS6_P BANK2 IO 31 LVDS6_N 通用 IO BANK2 IO 32 LVDS7_P 通用 IO BANK2 IO 33 LVDS7_N 通用 IO BANK2 IO 34 LVDS8_P 通用 IO BANK2 IO 35 LVDS8_N 通用 IO BANK2 IO 36 VCC_PLLA1 37 是 1.2V PLL1 电源 VCC 38 是 1.2V 核心电源 BANK3 IO 39 GPLL0_CLKIN0 （注 4） 通用 IO BANK3 IO 40 GPLL0_CLKIN1 通用 IO BANK3 VCCIO3 41 通用 IO 是 3.3V BANK3 IO 电源 BANK3 IO 42 E_LVDS1_P 通用 IO BANK3 IO 43 E_LVDS1_N 通用 IO www.anlogic.com 6 安路科技 AL3S10 器件数据手册 硬件设计 BANK3 IO 44 BANK3 IO 45 通用 IO GPLL0_OUTP1/ 通用 IO E_LVDS2_P BANK3 IO 46 GPLL0_OUTN1/ 通用 IO E_LVDS2_N VCC 47 BANK3 IO 48 BANK3 VCCIO3 49 是 1.2 V 核心电源 通用 IO 是 3.3V BANK3 IO 电源 GND 50 是 芯片地 BANK3 IO 51 通用 IO BANK3 IO 52 通用 IO BANK3 IO 53 E_LVDS3_P 通用 IO BANK3 IO 54 E_LVDS3_N 通用 IO BANK3 IO 55 E_LVDS4_P 通用 IO BANK3 VCCIO3 56 是 3.3V BANK3 IO 电源 BANK3 IO 57 BANK3 IO 58 BANK3 IO 59 E_LVDS4_N 通用 IO 通用 IO GCLKIOP_3/ 通用 IO E_LVDS5_P BANK3 IO 60 GCLKION_3/ 通用 IO E_LVDS5_N BANK4 IO 61 E_LVDS6_P 通用 IO BANK4 IO 62 E_LVDS6_N 通用 IO VCC 63 是 1.2V 核心电源 VCCIO4 64 是 3.3V BANK3 IO BANK4 电源 BANK4 www.anlogic.com IO 65 E_LVDS7_P 7 通用 IO 安路科技 AL3S10 器件数据手册 硬件设计 BANK4 IO 66 BANK4 IO 67 BANK4 VCCIO4 68 E_LVDS7_N 通用 IO 通用 IO 是 3.3V BANK4 IO 电源 BANK4 IO 69 通用 IO BANK4 IO 70 E_LVDS8_P 通用 IO BANK4 IO 71 E_LVDS8_N 通用 IO VCCAUX 72 是 3.3V 芯片辅助 电源 BANK5 IO 73 LVDS9_N 通用 IO BANK5 IO 74 LVDS9_P 通用 IO BANK5 IO 75 LVDS10_N 通用 IO BANK5 IO 76 LVDS10_P 通用 IO BANK5 IO 77 LVDS11_N 通用 IO BANK5 IO 78 LVDS11_P 通用 IO BANK5 IO 79 LVDS12_N 通用 IO BANK5 IO 80 LVDS12_P 通用 IO BANK5 IO 81 LVDS13_N 通用 IO BANK5 IO 82 LVDS13_P 通用 IO BANK5 VCCIO5 83 是 3.3V BANK5 IO 电源 BANK5 IO 84 LVDS14_N 通用 IO BANK5 IO 85 LVDS14_P 通用 IO BANK5 IO 86 BANK5 IO 87 LVDS15_N 通用 IO BANK5 IO 88 DPCLKIO_5/LVDS15_P 通用 IO BANK5 IO 89 LVDS16_N 通用 IO www.anlogic.com 通用 IO 8 安路科技 AL3S10 器件数据手册 硬件设计 BANK5 IO 90 LVDS16_P 通用 IO BANK5 IO 91 GCLKION_5/LVDS17_N 通用 IO BANK5 IO 92 GCLKIOP_5/LVDS17_P 通用 IO BANK6 IO 93 GCLKION_6/LVDS18_N 通用 IO BANK6 IO 94 GCLKIOP_6/LVDS18_P 通用 IO BANK6 VCCIO6 95 是 3.3V BANK6 IO 电源 BANK6 IO 96 LVDS19_N 通用 IO BANK6 IO 97 LVDS19_P 通用 IO BANK6 IO 98 LVDS20_N 通用 IO BANK6 IO 99 LVDS20_P 通用 IO BANK6 IO 100 LVDS21_N 通用 IO BANK6 IO 101 LVDS21_P 通用 IO BANK6 IO 102 LVDS22_N 通用 IO BANK6 IO 103 LVDS22_P 通用 IO BANK6 IO 104 BANK6 IO 105 DPCLKIO_6/LVDS23_N 通用 IO BANK6 IO 106 LVDS23_P 通用 IO BANK6 IO 107 LVDS24_N 通用 IO BANK6 IO 108 LVDS24_P 通用 IO VCC_PLLA2 109 BANK7 IO 110 E_LVDS9_N 通用 IO BANK7 IO 111 DPCLKIO_7/ 通用 IO 通用 IO 是 1.2V PLL2 电源 E_LVDS9_P BANK7 IO 112 GPLL2_CLKIN1/ 通用 IO E_LVDS10_N BANK7 IO 113 GPLL2_CLKIN0/ E_LVDS10_P www.anlogic.com 9 通用 IO 安路科技 AL3S10 器件数据手册 硬件设计 BANK7 VCCIO7 114 是 3.3V BANK7 IO 电源 BANK7 IO 115 E_LVDS11_N 通用 IO BANK7 IO 116 E_LVDS11_P 通用 IO VCC 117 BANK7 IO 118 E_LVDS12_N 通用 IO BANK7 IO 119 E_LVDS12_P 通用 IO BANK7 VCCIO7 120 是 1.2V 核心电源 是 3.3V BANK7 IO 电源 BANK7 IO 121 E_LVDS13_N 通用 IO BANK7 IO 122 E_LVDS13_P 通用 IO BANK8 IO 123 BANK8 IO 124 通用 IO GCLKION_8/ 通用 IO E_LVDS14_N BANK8 IO 125 GCLKIOP_8/ 通用 IO E_LVDS14_P BANK8 IO 126 通用 IO BANK8 IO 127 E_LVDS15_N 通用 IO BANK8 IO 128 E_LVDS15_P 通用 IO BANK8 IO 129 E_LVDS16_N 通用 IO BANK8 IO 130 E_LVDS16_P 通用 IO BANK8 IO 131 VCC 132 BANK8 IO 133 BANK8 IO 134 E_LVDS17_N 通用 IO BANK8 IO 135 E_LVDS17_P 通用 IO BANK8 VCCIO8 136 通用 IO 是 1.2V 核心电源 通用 IO 是 3.3V BANK8 IO 电源 www.anlogic.com 10 安路科技 AL3S10 器件数据手册 硬件设计 BANK8 IO 137 通用 IO BANK8 IO 138 通用 IO BANK8 VCCIO8 139 是 3.3V BANK8 IO 电源 BANK8 IO 140 DPCLKIO_8 通用 IO BANK8 IO 141 E_LVDS18_N 通用 IO BANK8 IO 142 E_LVDS18_P 通用 IO VCC 143 IO 144 EPAD 145 BANK1 是 1.2V 核心电源 通用 IO 是 芯片接地 注 1 (CCLK)： 芯片内部有另外一个通用 IO 与该脚相连，当上电配置后，用户可使用用户逻 辑产生 CCLK,访问 FLASH。 注 2(PROGRAMN)： 如果用户需要在上电后，控制用户代码触发 FPGA 重新配置，则需要 将该 PROGRAMN 与一通用 IO 相连，当相连 IO 拉低则触发 FPGA 重配置。注意在正常工 作状态，保持该 IO 为高电平。 注 3： 在上电配置后，这些引脚可以作为用户 IO 使用。 注 4： 参考 AL3 FPGA 手册可知，DPCLK,GCLKIO,GPLL_CLKIN 均可作为 PLL 专用时钟输 入，输入延时固定。 注 5： 这些引脚为芯片最小系统需求，必须保证这些引脚正确连接，芯片才能正常工作。 注 6： 除了 IO BANK5，其他 BANK 均有 IO 被 SDRAM 使用，因此推荐 BANK1， BANK2，BANK3，BANK4，BANK6，BANK7，BANK8 使用 3.3V 电压，BANK5 可支持 1.2V，1.5V，1.8V，2.5V，3.3V IO 电平。 www.anlogic.com 11 安路科技 AL3S10 器件数据手册 硬件设计 2.2 AL3S10NG88 引脚列表 表 2-2 AL3S10NG88 FPGA 引脚列表 名称 引脚号 最小系统需要 第二功能 功能描述 （注 5） IO 1 通用 IO IO 2 通用 IO MOSI 3 IO 4 SPICSN 5 是 INITN 6 是 7 是 通用 IO （注 3） MSPI D0 8 是 通用 IO （注 3） MSPI (D0) PROGRAMN 9 是 启动配置 TDI 10 是 JTAG TCK 11 是 JTAG IO 12 TMS 13 是 JTAG TDO 14 是 JTAG IO 15 IO 16 通用 IO IO 17 通用 IO IO 18 VCCIO 19 IO 20 LVDS1_N 通用 IO IO 21 LVDS1_P 通用 IO IO 22 LVDS2_P 通用 IO CCLK（注 1） 是 通用 IO （注 3） MSPI（D1） 通用 IO 通用 IO （注 3） MSPI 上电配置 （注 2） www.anlogic.com 通用 IO GCLKION_2 （注 4） DPCLKIO_2 （注 4） 是 通用 IO 通用 IO 3.3V IO 电源 12 安路科技 AL3S10 器件数据手册 硬件设计 IO 23 VCC_PLLA1 24 IO 25 LVDS2_N 是 通用 IO 1.2V PLL1 电源 GPLL0_CLKIN1 通用 IO （注 4） ELVDS1_N IO 26 GPLL0_CLKIN0 通用 IO ELVDS1_P IO 27 通用 IO IO 28 通用 IO IO 29 VCC 30 是 1.2 V 核心电源 VCCIO 31 是 3.3V IO 电源 GND 32 是 芯片地 IO 33 VCCIO 34 IO 35 通用 IO IO 36 通用 IO VCCIO 37 是 3.3V IO 电源 VCC 38 是 1.2V 核心电源 IO 39 通用 IO IO 40 通用 IO IO 41 ELVDS2_P 通用 IO IO 42 ELVDS2_N 通用 IO IO 43 ELVDS3_P 通用 IO IO 44 ELVDS3_N 通用 IO VCCAUX 45 IO 46 www.anlogic.com GPLL0_OUTP1 通用 IO 通用 IO 是 3.3V IO 电源 是 3.3V 辅助电源 通用 IO 13 安路科技 AL3S10 器件数据手册 硬件设计 IO 47 通用 IO IO 48 通用 IO IO 49 通用 IO IO 50 LVDS3_N 通用 IO IO 51 LVDS3_P 通用 IO VCCIO 52 IO 53 LVDS4_N 通用 IO IO 54 LVDS4_P 通用 IO IO 55 LVDS5_N 通用 IO IO 56 LVDS5_P 通用 IO IO 57 VCCIO 58 IO 59 MSEL2(注 6) 60 是 3.3V IO 电源 通用 IO 是 3.3V IO 电源 通用 IO 是 程序加载模式选 择 IO 61 IO 62 通用 IO DPCLKIO_6/LVDS 通用 IO 6_N IO 63 LVDS6_P 通用 IO IO 64 LVDS7_P 通用 IO IO 65 LVDS7_N 通用 IO IO 66 GPLL2_OUTN2/LV 通用 IO DS8_N IO 67 GPLL2_OUTP2/LV 通用 IO DS8_P VCC_PLLA2 68 是 1.2V PLL2 电源 VCC 69 是 1.2V 核心电源 IO 70 www.anlogic.com GPLL2_CLKIN0 14 通用 IO 安路科技 AL3S10 器件数据手册 硬件设计 IO 71 ELVDS4_N 通用 IO IO 72 ELVDS4_P 通用 IO VCCIO 73 IO 74 IO 75 GCLKION_7 通用 IO IO 76 GCLKION_8 通用 IO 是 3.3V IO 电源 通用 IO ELVDS5_N IO 77 GCLKIOP_8 通用 IO ELVDS5_P VCCIO 78 是 3.3V IO 电源 IO 79 ELVDS6_N 通用 IO (D2) IO 80 ELVDS6_P 通用 IO (D3) IO 81 IO 82 ELVDS7_N 通用 IO (D5) IO 83 ELVDS7_P 通用 IO (D6) IO 84 VCCIO 85 IO 86 通用 IO (D4) IO 87 通用 IO VCCIO 88 是 3.3V IO 电源 EPAD 89 是 芯片 GND 通用 IO (D7) 通用 IO 是 3.3V IO 电源 注 1 (CCLK)： 芯片内部有另外一个通用 IO 与该脚相连，当上电配置后，用户可使用用户逻辑产生 CCLK,访问 FLASH。 注 2(PROGRAMN)： 如果用户需要在上电后，控制用户代码触发 FPGA 重新配置，则需要将该 PROGRAMN 与一通用 IO 相连，当相连 IO 拉低则触发 FPGA 重配置。注意在正常工作状态，保持 该 IO 为高电平。 www.anlogic.com 15 安路科技 AL3S10 器件数据手册 硬件设计 注 3： 在上电配置后，这些引脚可以作为用户 IO 使用。 注 4： 参考 AL3 FPGA 手册可知，DPCLK,GCLKIO,GPLL_CLKIN 均可作为 PLL 专用时钟输入，输 入延时固定。 注 5： 这些引脚为芯片最小系统需求，必须保证这些引脚正确连接，芯片才能正常工作。 注 6： MSEL2 为程序加载模式选择引脚，默认情况使用主动串行模式，将该引脚直接拉低到 GND. 注 7：如果要使用 SDRAM，则所有 BANK 都必须使用 3.3V IO 电压。 2.3 AL3S10LG144 封装尺寸 www.anlogic.com 16 安路科技 AL3S10 器件数据手册 硬件设计 2.4 AL3S10NG88 封装尺寸 www.anlogic.com 17 安路科技 AL3S10 器件数据手册 硬件设计 2.5 AL3S10LG144 最小硬件系统 AL3S10LG144 FPGA 要正常工作，需要保证如表 2-1 所示的最小系统需要相关的引脚都正 确的连接。硬件设计实例请参考附录 AL3S10LG144_FPGA_CORE.pdf。 2.6 AL3S10NG88 最小硬件系统 AL3S10NG88 FPGA 要正常工作，需要保证如表 2-2 所示的最小系统需要相关的引脚都正 确的连接。硬件设计实例请参考附录 www.anlogic.com AL3S10NG88_FPGA_CORE.pdf。 18 安路科技 AL3S10 器件数据手册 软件使用向导 3 使用内部 SDRAM AL3S10 内嵌一片 2M X 32bit 的 SDRAM，最高 200Mhz 工作频率，最大读写带宽高达 800MB/s。SDRAM 与 FPGA 通过软件深度整合，所以如果要使用 SDRAM，只需要在顶层实例化如下 IP 模块即可。该 IP 的原型如下： AL_PHY_SDRAM_2M_32 U_AL_PHY_SDRAM_2M_32( .clk(SD_CLK), // SDRAM 时钟 .ras_n(SD_RAS_N), 1bit 位宽 // SDRAM 行选 通 1bit 位宽 .cas_n(SD_CAN_N), .we_n(SD_WE_N), .addr(SD_SA), //SDRAM 列选 通 1bit 位宽 //SDRAM 写使能 1bit 位宽 //SDRAM 地址 11bits 位宽 .ba(SD_BA), // SDRAM BANK 地址 2bits 位宽 .dq(SD_DQ), // SDRAM 数据 .dm(1'b0) // SDRAM 数据屏蔽 1bit 位宽 ); 表 3-1 SDRAM 引脚分配 www.anlogic.com 32bits 位宽 19 安路科技 AL3S10 器件数据手册 软件使用向导 SDRAM 引脚名称 SDRAM 引脚描述 引脚连接 DQ0 数据脚 0 与 IP 相连 DQ1 数据脚 1 与 IP 相连 DQ2 数据脚 2 与 IP 相连 DQ3 数据脚 3 与 IP 相连 DQ4 数据脚 4 与 IP 相连 DQ5 数据脚 5 与 IP 相连 DQ6 数据脚 6 与 IP 相连 DQ7 数据脚 7 与 IP 相连 DQ8 数据脚 8 与 IP 相连 DQ9 数据脚 9 与 IP 相连 DQ10 数据脚 10 与 IP 相连 DQ11 数据脚 11 与 IP 相连 DQ12 数据脚 12 与 IP 相连 DQ13 数据脚 13 与 IP 相连 DQ14 数据脚 14 与 IP 相连 DQ15 数据脚 15 与 IP 相连 DQ16 数据脚 16 与 IP 相连 DQ17 数据脚 17 与 IP 相连 DQ18 数据脚 18 与 IP 相连 www.anlogic.com 20 安路科技 AL3S10 器件数据手册 软件使用向导 DQ19 数据脚 19 与 IP 相连 DQ20 数据脚 20 与 IP 相连 DQ21 数据脚 21 与 IP 相连 DQ22 数据脚 22 与 IP 相连 DQ23 数据脚 23 与 IP 相连 DQ24 数据脚 24 与 IP 相连 DQ25 数据脚 25 与 IP 相连 DQ26 数据脚 26 与 IP 相连 DQ27 数据脚 27 与 IP 相连 DQ28 数据脚 28 与 IP 相连 DQ29 数据脚 29 与 IP 相连 DQ30 数据脚 30 与 IP 相连 DQ31 数据脚 31 与 IP 相连 SA0 地址脚 0 与 IP 相连 SA1 地址脚 1 与 IP 相连 SA2 地址脚 2 与 IP 相连 SA3 地址脚 3 与 IP 相连 SA4 地址脚 4 与 IP 相连 SA5 地址脚 5 与 IP 相连 SA6 地址脚 6 与 IP 相连 www.anlogic.com 21 安路科技 AL3S10 器件数据手册 软件使用向导 SA7 地址脚 7 与 IP 相连 SA8 地址脚 8 与 IP 相连 SA9 地址脚 9 与 IP 相连 SA10 地址脚 10 与 IP 相连 BA0 BANK 地址脚 0 与 IP 相连 BA1 BANK 地址脚 1 与 IP 相连 WE_N 写使能 与 IP 相连 RAS_N 行选通 与 IP 相连 CAS_N 列选通 与 IP 相连 CLK 芯片时钟 与 IP 相连 CS_N 片选 固定拉低 DM0 数据 0-7 屏蔽 固定拉低 DM1 数据 8-15 屏蔽 固定拉低 DM2 数据 16-23 屏蔽 固定拉低 DM3 数据 24-31 屏蔽 固定拉低 CKE 时钟使能 固定拉高 www.anlogic.com 22 安路科技 AL3S10 器件数据手册 软件使用向导 4 软件使用向导 4.1 建立工程 第一步，打开软件后，Project > New Project www.anlogic.com 23 安路科技 AL3S10 器件数据手册 软件使用向导 第二步 , 选择工程路径，并选择器件 www.anlogic.com 24 安路科技 AL3S10 器件数据手册 软件使用向导 第三步，添加已有文件，或者新建文件 www.anlogic.com 25 安路科技 AL3S10 器件数据手册 软件使用向导 第四步，添加引脚约束文件（ADC File）和时序约束文件（SDC File） www.anlogic.com 26 安路科技 AL3S10 器件数据手册 软件使用向导 第五步，点键点击对应步骤，然后 Run 相应步骤，也可以直接右键 HDL2Bit_Flow 跑完所有步骤 www.anlogic.com 27 安路科技 AL3S10 器件数据手册 软件使用向导 4.2 特殊 IP 使用 一、 IO 延时单元，可使用该单元调节 RGMII 信号的输入延时 AL_LOGIC_IDELAY U0_AL_LOGIC_IDELAY(.i(PHY1_RXDV),.o(rxdv_int)); defparam U0_AL_LOGIC_IDELAY.INDEL = 0; 单数用于设置延时长度，每增加 1，增加延时 0.1ns。 二、 输入双沿采样单元，用于对 RGMII 输入信号的双沿采样 AL_LOGIC_IDDR IDDR_0 (.q1(rxd_r2g_tmp[3]), .q2(rxd_r2g_tmp[7]), .clk(rxc), .d(rxd[3]), .rst(~rst_n)); 三、 输出双沿驱动单元，用于对 RGMII 输出信号的双沿驱动 AL_LOGIC_ODDR ODDR_0(.q(txd[0]), .clk(txc_tmp), .d1(txd_tmp[4]), .d2(txd_tmp[0]), .rst(RST_OUT0)); www.anlogic.com 28
