1
2
4
3
5
A
A
SPECIFICATIONS
1、Current Rating: 3A AC, DC
2、Voltage Rating: 250V AC, DC
3、Temperatuer Range: -25℃~ +85℃
4、Contact Resistance: 10mΩ Max
5、Insulation Resistance:1000mΩ Min
6、Withstanding Voltang:1000V AC/minute
7、Material: Wafer PA66 UL94-VO
PIN Brass Tin-plated
Circuit
B
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Dimensions mm
A
B
2.50
7.50
5.00
10.00
7.50
12.50
10.00 15.00
12.50 17.50
15.00 20.00
17.50 22.50
20.00 25.00
22.50 27.50
25.00 30.00
27.50 32.50
30.00 35.00
32.50 37.50
35.00 40.00
37.50 42.50
40.00 45.00
42.50 47.50
45.00 50.50
47.50 52.50
Part NO.
HC-XHB-2A-X-10
HC-XHB-3A-X-10
HC-XHB-4A-X-10
HC-XHB-5A-X-10
HC-XHB-6A-X-10
HC-XHB-7A-X-10
HC-XHB-8A-X-10
HC-XHB-9A-X-10
HC-XHB-10A-X-10
HC-XHB-11A-X-10
HC-XHB-12A-X-10
HC-XHB-13A-X-10
HC-XHB-14A-X-10
HC-XHB-15A-X-10
HC-XHB-16A-X-10
HC-XHB-17A-X-10
HC-XHB-18A-X-10
HC-XHB-19A-X-10
HC-XHB-20A-X-10
C
2.50
3.10
3.60
6.10
8.60
11.10
13.60
16.10
18.60
21.10
23.60
26.10
28.60
31.10
33.60
36.10
38.60
41.10
43.60
B
PCB LAYOUT
HC-XHB - N*** - * - 10
Type
C
Y=孔座
A=直针
AW=弯针
AWD=定位弯针
GENERL TOLERANCE
1
2
1
初版发行
序号
No.
变更内容
MODIFY CONTENT
日 期
MODIFY DATE
3
DIM
TOL
X.X
±0.30
X.XX
±0.20
X.XXX
±0.10
Angle
±3.0°
制 图
DRAWING
审 核
CHECK
批 准
APPROVAL
比 例
SCALE
投 影
Projection
4
Colour
默认=本色
R=红色
L=蓝色
B=黑色
Y=黄色
P=紫色
PF=增强-本色
C
Pin
深圳市华灿天禄电子有限公司
ShenzhenhuacantianluELECTRONICS CO.,LTD
产品名称
TITLE
产品料号
PART NO.
材 料
MATERIAL

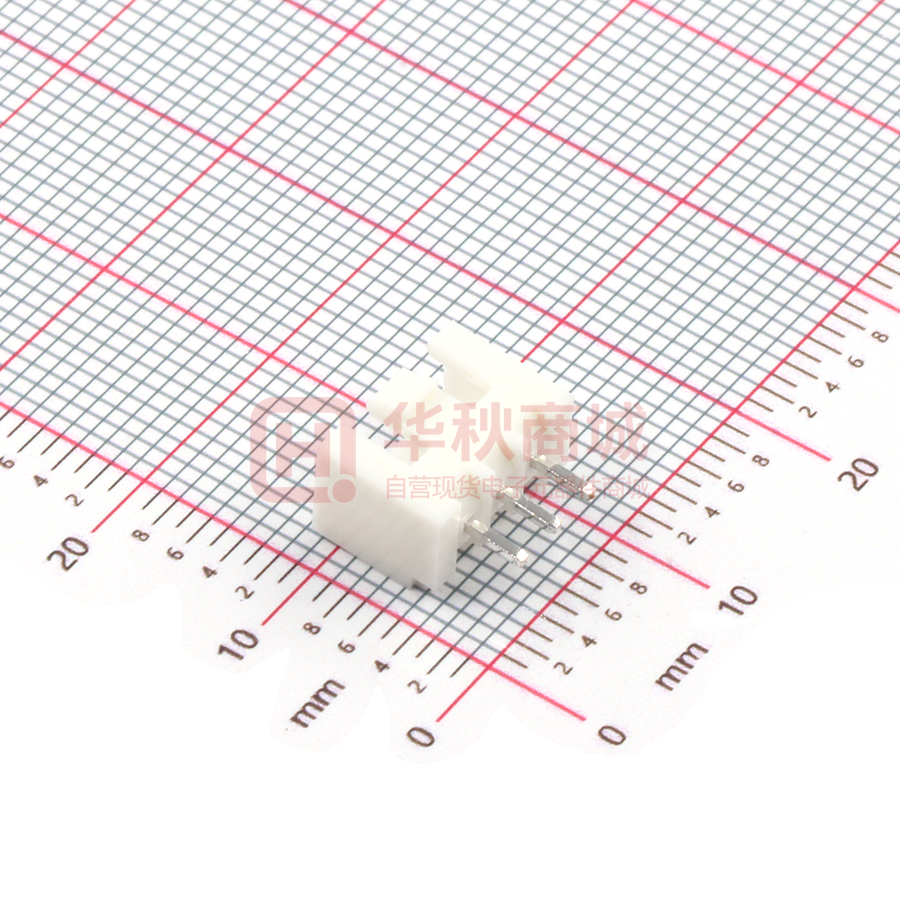

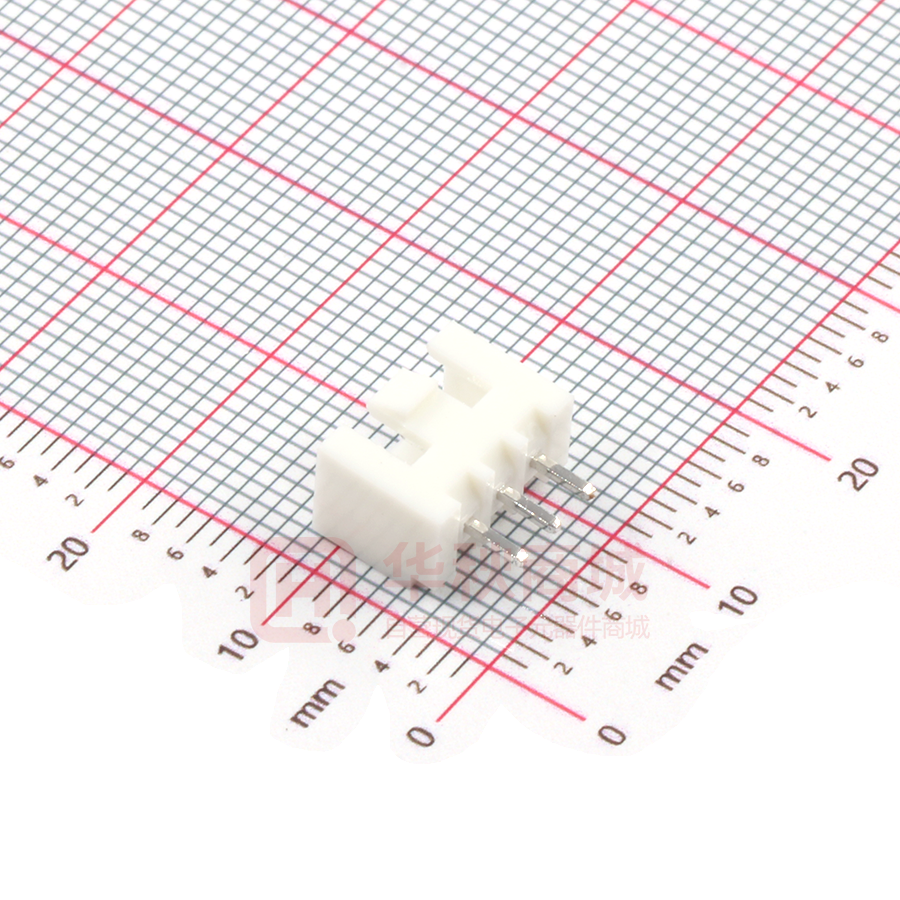

XHB (2.50)单排带扣 直针
HC-XHB-NA-X-10
5
版 本
REV.
单 位
UNITS
页 次
SHEET
A
mm
1/1
