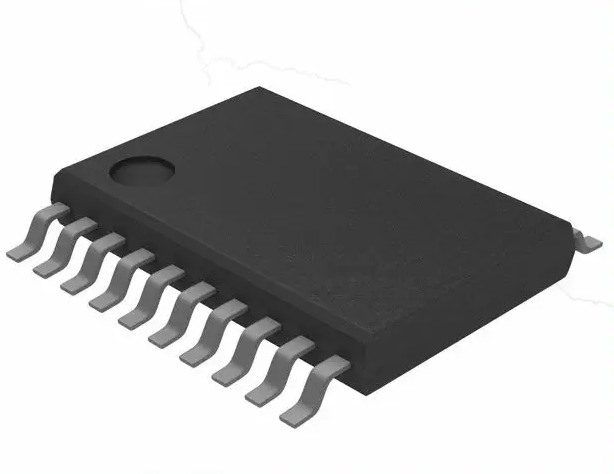

NS4258T

NS4258T

  • 厂商:

    NSIWAY(纳芯威)

  • 封装:

    eTSSOP20_6.5X4.4MM

  • 描述:

    超低噪声、防失真、5W×2双声道AB、D类双模式音频功放

  • 数据手册
  • 价格&库存
NS4258T 数据手册
NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 NS4258 用户手册 V1.0 深圳市纳芯威科技有限公司 2014 年 01 月 Nsiway 1 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 修改历史 日期 Nsiway 版本 作者 修改说明 2 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 目 录 1 功能说明 ........................................................................................................................................................... 5 2 主要特性 ........................................................................................................................................................... 5 3 应用领域 ........................................................................................................................................................... 5 4 典型应用电路.................................................................................................................................................... 5 5 订购指南 ........................................................................................................................................................... 6 6 极限参数 ........................................................................................................................................................... 6 7 电气特性 ........................................................................................................................................................... 6 8 芯片管脚描述.................................................................................................................................................... 8 8.1 8.2 8.3 8.4 eTSSOP-20 封装管脚分配图 ......................................................................................................... 8 eTSSOP-20 封装引脚功能描述 ..................................................................................................... 8 SOP-16 封装管脚分配图 ................................................................................................................ 9 SOP-16 封装引脚功能描述 ............................................................................................................ 9 NS4258 典型参考特性 .................................................................................................................................. 10 9 NS4258 应用说明.......................................................................................................................... 13 10 10.1 10.2 10.3 10.3.1 10.4 10.4.1 10.4.2 10.5 10.5.1 10.5.2 10.5.3 10.6 10.7 10.8 11 芯片基本结构描述 ......................................................................................................................... 13 低功耗关断控制端/SD ................................................................................................................... 13 防失真(NCN)功能 .......................................................................................................................... 14 AB类/D类工作模式切换................................................................................................................ 15 NS4258 应用图示 ........................................................................................................................... 15 差分输入模式 ................................................................................................................................. 15 单端输入模式 ................................................................................................................................. 15 NS4258 应用参数设置 ................................................................................................................... 16 放大器增益设置 ............................................................................................................................. 16 输入电容Ci的选取.......................................................................................................................... 16 电源去耦电容 ................................................................................................................................. 17 输出滤波器 ..................................................................................................................................... 17 layout建议 ....................................................................................................................................... 17 测试电路 ......................................................................................................................................... 17 芯片的封装 .................................................................................................................................................... 18 11.1 11.2 Nsiway eTSSOP-20 封装尺寸图 ................................................................................................................. 18 SOP-16 封装尺寸图........................................................................................................................ 19 3 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 图目录 图 1 典型应用电路(以上管脚定义针对eTSSOP-20 封装) ............................................................................. 5 图 2 eTSSOP-20 封装管脚分配图(top view) ................................................................................................... 8 图 3 SOP-16 封装管脚分配图(top view) ......................................................................................................... 9 图 4 原理框图(以上管脚定义针对eTSSOP-20 封装) ................................................................................... 13 图 5 /SD管脚设置 ........................................................................................................................................... 13 图 6 NCN工作模式设置................................................................................................................................. 14 图 7 假设不受电源电压限制时的音频输出信号.......................................................................................... 14 图 8 普通工作模式下的音频输出信号 ......................................................................................................... 14 图 9 防失真工作模式下的音频输出信号 ..................................................................................................... 14 图 10 AB/D类工作模式设置........................................................................................................................ 15 图 11 差分输入模式(以上管脚定义针对eTSSOP-20 封装) ....................................................................... 15 图 12 单端输入模式(以上管脚定义针对eTSSOP-20 封装) ....................................................................... 15 图 13 输入高通网络 ..................................................................................................................................... 16 图 14 输入高通滤波器曲线 ......................................................................................................................... 16 图 15 输出端加磁珠应用图 ......................................................................................................................... 17 图 16 NS4258 测试电路 ............................................................................................................................... 17 图 17 eTSSOP-20 封装尺寸图 ..................................................................................................................... 18 图 18 SOP-16 封装尺寸图............................................................................................................................ 19 表目录 表 1 订购指南 ................................................................................................................................................... 6 表 2 芯片最大物理极限值 ............................................................................................................................... 6 表 3 NS4258 电气特性 ..................................................................................................................................... 6 表 4 NS4258T管脚描述.................................................................................................................................... 8 表 5 NS4258 管脚描述 ..................................................................................................................................... 9 Nsiway 4 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 1 功能说明 NS4258 是一款全差分输入,超低噪声,防失真,无需滤波器,5W×2 双声道 AB 类 D 类切换音频功 放。NS4258 采用全差分输入设计,使得功放有较好的共模噪声抑制特性。NS4258 采用先进的技术,在 全带宽范围内极大地提高信噪比,最大限度地降低了底噪声。独特的防失真(NCN)功能可以有效防止输入 信号过载导致的输出信号失真,实现更加舒适的听觉感受。同时可以有效保护在大功率输出时扬声器不 被损坏。AB/D 类工作模式可通过一个控制管脚高低电平切换,以匹配不同的应用环境。其输出无需滤波 器的 PWM 调制结构及反馈电阻内置方式减少了外部元件、PCB 面积和系统成本。NS4258 在 5V 的工作 电压时,每个通道能够向 2Ω 负载提供 5W 的输出功率。 NS4258 内置过流保护、过热保护及欠压保护功能,有效地保护芯片在异常工作状况下不被损坏。并 且利用扩频技术充分优化全新电路设计,D 类模式下高达 85%以上的效率更加适合低电压,高功率输出的 音频系统。 NS4258 提供 eTSSOP-20 和 SOP-16 封装,额定的工作温度范围为-40℃至 85℃。 2 主要特性            3 应用领域   4 输出功率:3.2W×2(4Ω 负载), 5.2W ×2(2Ω 负载) 超低底噪: 90uV 工作电压范围:2.8V~5.5V 0.05%THD(2 W 输出功率、5V 电源、2Ω 负载、ClassD) AB 类 D 类切换功能 防失真(NCN)功能 差分输入方式 优异的“上电,掉电”噪声抑制 高达 85%的效率 过流保护、过热保护、欠压保护 eTSSOP-20 ,SOP-16 封装 蓝牙音响 其他便携式音响 典型应用电路 VDD 106 Lin 104 20k 2 1 Rin 104 20k 104 20k 9 LINN 106 OUTNL 16 LINP OUTPL RINN 10 RINP 104 104 4 11,12 19,20 PVDD AVDD PVDD 18 Nsiway NS4258T 20k 3 7 OUTNR 15 /SD NCN 8 AB/D 6 BYPASS 105 AGND 5 PGND OUTPR 13 14,17 图1 典型应用电路(以上管脚定义针对 eTSSOP-20 封装) Nsiway 5 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 5 6 订购指南 型号 NS4258T 表1 订购指南 封装信息 20 引脚 eTSSOP-20 封装 封装选项 eTSSOP-20 NS4258 16 引脚 SOP-16 封装 SOP-16 参数 电源电压 表2 芯片最大物理极限值 最小值 最大值 单位 2.8 5.5 V 说明 极限参数 储存温度 -65 150 o 输入电压 -0.3 VDD V 耐 ESD 电压 2000 C V 150 o C 推荐工作温度 -40 85 o C 推荐工作电压 3 5.25 结温 热阻 JC(eTTSOP-20) JA(eTTSOP-20) JC(SOP-16) JA(SOP-16) 焊接温度 33 30 20 80 260 o C/W C/W o C/W o C/W o C o 15 秒内 注:在极限值之外或任何其他条件下,芯片的工作性能不予保证。 7 电气特性 限定条件:(TA=25℃,VDD=5.0V) 表3 NS4258 电气特性 符号 参数 VDD IDD ISD VOS 电源电压 电源静态电流 关断漏电流 输出失调电压 PSRR 电源抑制比 CMRR fSW η 共模抑制比 调制频率 效率 逻辑控制端 高电平 逻辑控制端 低电平 NCN 启动时间 VIH VIL tAT Nsiway 测试条件 最小值 标准值 2.8 VIN=0V,No load V/SD =0V VIN=0V 217Hz 20KHz 最大值 单位 5.5 V mA µA mV dB dB dB kHz % 20 1 20 -65 -60 -70 500 85 Po=2.5W,RL =4Ω 2 V 0.4 NCN 10 ms 6 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 tRL Vn PO NCN 释放时间 输出噪声 输出功率 (NCNOFF 模式) THD+N 总失真度+噪声 SNR 信噪比 CS L/R 分离度 AMAX OTP OTH 最大衰减增益 热保护温度 滞回温度 Nsiway NCN 20Hz-20kHz,Gain=15dB 1.1 90 s uV THD=1%,ClassAB f=1KHz,RL=2Ω 3.7 W THD=10%,ClassAB f=1KHz,RL=2Ω 4.8 W THD=1%,ClassAB f=1KHz,RL=4Ω 2.4 W THD=10%,ClassAB f=1KHz,RL=4Ω 3.0 W THD=1%,ClassD f=1KHz,RL=2Ω 4.1 W THD=10%,ClassD f=1KHz,RL=2Ω 5.2 W THD=1%,ClassD f=1KHz,RL=4Ω 2.6 W THD=10%,ClassD f=1KHz,RL=4Ω 3.2 W 0.05 % -95 dB -80 dB -10 150 20 dB ℃ ℃ Gain=15dB,f=1kHz RL=2Ω,PO=2W Gain=15dB,f=1kHz RL=2Ω,PO=4W Gain=15dB,f=1kHz RL=2Ω,PO=4W NCN Model 7 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 8 芯片管脚描述 8.1 eTSSOP-20 封装管脚分配图 图2 eTSSOP-20 封装管脚分配图(top view) 8.2 eTSSOP-20 封装引脚功能描述 符号 LINP LINN /SD AVDD AGND BYPASS NCN AB/D RINN RINP PVDD PVDD OUTPR PGND OUTNR OUTNL PGND OUTPL PVDD PVDD Nsiway 表4 NS4258T 管脚描述 管脚号 描述 1 左声道正端输入 2 左声道负端输入 3 关断控制端(高电平开启,低电平关断) 4 电源输入 5 模拟地 6 VDD/2 参考电压输出 7 防失真功能控制端 8 AB 类/D 类工作模式切换控制脚 9 右声道负端输入 10 右声道正端输入 11 功放级电源 12 功放级电源 13 右声道正端输出 14 功放级地 15 右声道负端输出 16 左声道负端输出 17 功放级地 18 左声道正端输出 19 功放级电源 20 功放级电源 8 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 8.3 SOP-16 封装管脚分配图 图3 SOP-16 封装管脚分配图(top view) 8.4 SOP-16 封装引脚功能描述 符号 LINP LINN /SD AVDD NCN AB/D RINN RINP PVDD OUTPR PGND OUTNR OUTNL PGND OUTPL PVDD Nsiway 表5 NS4258 管脚描述 管脚号 描述 1 左声道正端输入 2 左声道负端输入 3 关断控制端(高电平开启,低电平关断) 4 电源输入 5 防失真功能控制端 6 AB 类/D 类工作模式切换控制脚 7 右声道负端输入 8 右声道正端输入 9 功放级电源 10 右声道正端输出 11 功放级地 12 右声道负端输出 13 左声道负端输出 14 功放级地 15 左声道正端输出 16 功放级电源 9 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 NS4258 典型参考特性 9 限定条件:以下特性曲线都是在 NCNOFF(放破音关闭)工作模式下测试。 EFFICIENCY vs OUTPUT POWER(4Ω) 90 80 80 70 70 60 50 ClassD/VDD=3.6V ClassD/VDD=5V ClassAB/VDD=3.6V ClassAB/VDD=5V 40 30 Efficiency(%) Efficiency(%) EFFICIENCY vs OUTPUT POWER(2Ω) 90 60 ClassD/VDD=5V ClassD/VDD=3.6V ClassAB/VDD=3.6V ClassAB/VDD=5V 50 40 30 20 20 10 10 0 0 0 1 2 3 4 Output Power(W) 0 5 0.4 0.8 1.2 1.6 2 2.4 2.8 3.2 3.6 Output Power(W) POWER DISSIPATION vs OUTPUT POWER(2Ω) POWER DISSIPATION vs OUTPUT POWER(4Ω) 5 4 3.5 3 ClassD/VDD=3.6V ClassD/VDD=5V ClassAB/VDD=3.6V ClassAB/VDD=5V 2.5 2 1.5 1 Power Dissipation(W) Power Dissipation(W) 4.5 0.5 0 0 1 2 3 4 Output Power(W) 5 2.5 1.5 2 ClassD/VDD=3.6V ClassD/VDD=5V ClassAB/VDD=3.6V ClassAB/VDD=5V Supply Current(A) 1.8 1 0.5 1 1.5 2 2.5 Output Power(W) 3 3.5 SUPPLY CURRENT vs OUTPUT POWER(4Ω) 3 1.5 ClassD/VDD=3.6V ClassD/VDD=5V ClassAB/VDD=3.6V ClassAB/VDD=5V 0 SUPPLY CURRENT vs OUTPUT POWER(2Ω) Supply Current(A) 2.8 2.6 2.4 2.2 2 1.8 1.6 1.4 1.2 1 0.8 0.6 0.4 0.2 0 1.2 ClassD/VDD=3.6V ClassD/VDD=5V ClassAB/VDD=3.6V ClassAB/VDD=5V 0.9 0.6 0.3 0.5 0 0 0 Nsiway 1 2 3 4 Output Power(W) 5 0 0.5 1 1.5 2 2.5 Output Power(W) 3 3.5 10 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 THD vs FREQUENCY(2Ω/ClassD) THD vs FREQUENCY(4Ω/ClassD) 1 1 0.1 0.1 VDD=5.0V/Po=1.5W VDD=5.0V/Po=0.25W VDD=3.6V/Po=0.5W VDD=3.6V/Po=0.25W Thd(%) Thd(%) VDD=5.0V/Po=2.5W VDD=5.0V/Po=0.5W VDD=3.6V/Po=1.5W VDD=3.6V/Po=0.3W 0.01 0.01 0.001 0.001 10 100 1000 10000 Frequency(Hz) 10 100000 THD vs FREQUENCY(2Ω/ClassAB) 1000 10000 Frequency(Hz) 100000 THD vs FREQUENCY(4Ω/ClassAB) 1 1 0.1 0.1 VDD=3.6V/Po=0.5W VDD=3.6V/Po=0.25W Thd(%) Thd(%) VDD=3.6V/Po=1.5W VDD=3.6V/Po=0.3W 0.01 0.01 0.001 0.001 10 100 1000 10000 Frequency(Hz) 10 100000 100 10 10 VDD=5.0V VDD=3.6V 1 1000 10000 Frequency(Hz) 100000 VDD=5.0V VDD=3.6V 1 0.1 0.1 Nsiway Thd(%) 100 0.01 0.01 100 THD vs OUTPUT POWER(4Ω/ClassD) THD vs OUTPUT POWER(2Ω/ClassD) Thd(%) 100 0.1 1 Output Power(W) 10 0.01 0.01 0.1 1 Output Power(W) 10 11 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 OUTPUT POWER vs SUPPLY VOLTAGE(4Ω) OUTPUT POWER vs SUPPLY VOLTAGE(2Ω) 3.5 5.5 5 3 4 3.5 3 THD=1%/ClassD THD=10%/ClassD THD=1%/ClassAB THD=10%/ClassAB 2.5 2 Output power(W) Output power(W) 4.5 2.5 2 THD=1%/ClassD THD=10%/ClassD THD=1%/ClassAB THD=10%/ClassAB 1.5 1 1.5 0.5 1 3 3.5 4 4.5 Supply Voltage(V) 3 5 21 18 18 15 12 No Load RL=4Ω RL=2Ω 9 6 3 0 2.5 Nsiway 5 SUPPLY CURRENT vs SUPPLY VOLTAGE(ClassAB) 21 Supply Current(mA) Supply Current(mA) SUPPLY CURRENT vs SUPPLY VOLTAGE(ClassD) 3.5 4 4.5 Supply Voltage(V) 15 12 No Load RL=4Ω RL=2Ω 9 6 3 3 3.5 4 4.5 Supply Voltage(V) 5 5.5 0 2.5 3 3.5 4 4.5 Supply Voltage(V) 5 5.5 12 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 10 NS4258 应用说明 10.1 芯片基本结构描述 NS4258 是一款全差分输入,超低噪声,防失真,无需滤波器,5W×2 双声道 AB 类 D 类切换音频功 放。其原理框图如下: 2 4 11,12,19,20 AVDD PVDD LINN Rf Class-D Modulator 1 LINP Output Stage OUTNL 16 OUTPL 18 OUTNR 15 OUTPR 13 Rf Oscillator 9 RINN Rf Class-D Modulator 10 6 RINP Output Stage Rf BYPASS OCP Bias 3 /SD 7 NCN 8 AB/D OTP UVLO NS4258T AGND PGND 5 14,17 图4 原理框图(以上管脚定义针对 eTSSOP-20 封装) 10.2 低功耗关断控制端/SD /SD 管脚是功放低功耗关断控制端。低电平时音频功放关闭,芯片处于低功耗状态;高电平时音频功 放打开,芯片开启工作。/SD 管脚内部有下拉 100k 电阻,悬空时处于关断状态。为了抑制开关机 POP 声,开机时,应该在相关系统上电稳定后才打开/SD 管脚。之前,/SD 管脚应保持关断状态;关机时,应 该在功放电源关闭之前使/SD 管脚为低电平,芯片处于关断状态,最后才关闭电源。 /SD 管脚状态 高电平 低电平 悬空 放大器工作状态 Power ON SHUT DOWN SHUT DOWN 图5 /SD 管脚设置 Nsiway 13 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 10.3 防失真(NCN)功能 NS4258 有防失真(NCN)功能。通过 NCN 引脚设置可进入防失真工作模式。高电平时防失真功能打 开,芯片工作在防失真模式;低电平时防失真功能关闭,芯片工作在普通模式。NCN 管脚内部有上拉 100k 电阻,悬空时为高电平。 NCN 管脚状态 放大器工作模式 高电平 NCN 低电平 NCNoff 悬空 NCN 图6 NCN 工作模式设置 防失真功能可有效防止输入信号过载导致的输出信号失真,可以有效保护在大功率输出时扬声器不 被损坏。其原理是:放大器自动检测输出削顶失真,自动调整放大器的增益,达到防失真效果。如下图 所示: 图7 假设不受电源电压限制时的音频输出信号 图8 普通工作模式下的音频输出信号 图9 防失真工作模式下的音频输出信号 Nsiway 14 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 10.3.1 AB类/D类工作模式切换 NS4258 通过设置 AB/D 管脚电平的方式选择放大器工作在 AB 类或者 D 类。AB/D 管脚高电平时, 放大器工作在 D 类模式。AB/D 管脚低电平时,放大器工作在 AB 类模式。AB/D 管脚内部有上拉 100k 电 阻,悬空时,放大器工作在 D 类模式。如下表所示: AB/D 管脚状态 高电平 低电平 悬空 放大器工作模式 Class D Class AB Class D 图10 AB/D 类工作模式设置 10.4 NS4258 应用图示 10.4.1 差分输入模式 VDD 106 Lin+ 104 20k 2 1 Lin- 104 20k Rin+ 104 20k 9 LINN 104 106 4 11,12 19,20 PVDD AVDD PVDD OUTNL 16 LINP OUTPL RINN 10 RINP Rin- 104 18 Nsiway NS4258T 20k 3 7 OUTNR 15 /SD NCN 8 AB/D 6 BYPASS 105 AGND 5 PGND OUTPR 13 14,17 图11 差分输入模式(以上管脚定义针对 eTSSOP-20 封装) 10.4.2 单端输入模式 图12 单端输入模式(以上管脚定义针对 eTSSOP-20 封装) Nsiway 15 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 10.5 NS4258 应用参数设置 10.5.1 放大器增益设置 NS4258 增益可以通过外接输入电阻设置。 工作在普通模式时,内置 160k 反馈电阻。整个放大器的增益计算公式为: Av=160k/Ri Ri 为外接输入电阻 例如 Ri=20k,Av=8 倍(18dB)。 工作在防失真模式时,内置 240k 反馈电阻。整个放大器的增益计算公式为: Av=240k/Ri Ri 为外接输入电阻 例如 Ri=20k,Av=12 倍(22dB)。 10.5.2 输入电容Ci的选取 外接输入电容 Ci 和输入电阻 Ri 构成输入高通滤波器。-3dB 转折频点计算公式为: fc=1/(2π×Ri×Ci) 图示如下: 图13 输入高通网络 图14 输入高通滤波器曲线 增益固定,也就输入阻抗确定了之后。输入隔直电容 Ci 的选取尤为重要。一个方面,容值直接影响 放大器的低频特性。另一方面,开关机 POP 声的抑制性能受电容的影响,如果耦合电容大,则反馈网络 的延迟大,pop 声容易出现。小的耦合电容可以减少该噪声。因此,输入电容 Ci 的选取要兼顾这两个方 面。比如,增益为 18dB,输入阻抗为 20k,-3dB 转折点 fc 取 80Hz,由上计算公式得 Ci=0.1uF。 Nsiway 16 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 10.5.3 电源去耦电容 NS4258 是一款高性能的音频功率放大器。因此,适当的电源去耦电容能够保证功放输出的总谐波失 真( THD)足够低。电源去耦同样也能消减脉冲对扬声器的干扰。针对电源线上不同种类的噪声可适当 的选择不同的电容去耦网络。对于高频噪声,低频噪声,可以用一个高质量容值在 1uF 到 10uF 电容去 耦。该电容最好能尽量靠近功率电源。另外,一个 220uF 或者更大的铝电解电容可对大信号瞬态干扰去 耦。该电容应当靠近功率电源脚接入。AVDD 管脚也必须接一个 0.1uF-1uF 的电容去耦,该电容应当靠近 功率电源脚接入。 10.6 输出滤波器 NS4258 在 D 类工作模式,大功率及长的输出负载线等各种情况下带磁珠滤波器的测试, NS4258 模组 都可通过 FCC 的 B 级测试。磁珠的类型及规格可根据实际使用选择。如下图: 图15 输出端加磁珠应用图 10.7 layout建议 NS4258 工作在 D 类模式时,在大多数使用中,使用的磁珠滤波器就能满足要求。然而, D 类功放的 开关边沿变化十分迅速,因此,在 layout 的过程中需要仔细考虑。 针对噪声以及系统的电磁兼容 (EMC)要求,以下是几点建议: 1. 针对不同噪声源以及干扰相应电源去耦电容要预留。电容尽可能靠近管脚放置。 2. 输出电流环路尽量小。无论是磁珠或者电感和电容构成的滤波器尽可能的靠近输出管 脚。此部分电路尽可能远离敏感信号线和电路。 3. 地线走线: AVDD 去耦电容应当接在 AVDD 与 AGND 之间;PVDD 去耦电容应当接 在 PVDD 与 PGND 之间。然后 AGND 和 PGND 可接在散热 片 PAD 上引出。 4. 散热片应当合理的焊接在 PCB 板的散热区域内。 10.8 测试电路 NS4258 测试电路如下图,测量 D 类模式功放时, 低通滤波器(Low PASS Filter)是必须的。可以用两 个 33uH 的电感串联在负载电阻两端以等效扬声器。如果只采用纯电阻代替扬声器负载,所测到的结果会 比扬声器做负载时结果差,包括功率,效率,失真度等指标。 图16 NS4258 测试电路 Nsiway 17 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 11 芯片的封装 11.1 eTSSOP-20 封装尺寸图 图17 eTSSOP-20 封装尺寸图 Nsiway 18 NS4258 超低噪声、防失真、5W×2双声道AB、D类双模式音频功放 11.2 SOP-16 封装尺寸图 图18 SOP-16 封装尺寸图 声明:深圳市纳芯威科技有限公司保留在任何时间,并且没有通知的情况下修改产品资料和产品规格 的权利,本手册的解释权归深圳市纳芯威科技有限公司所有,并负责最终解释。 Nsiway 19
