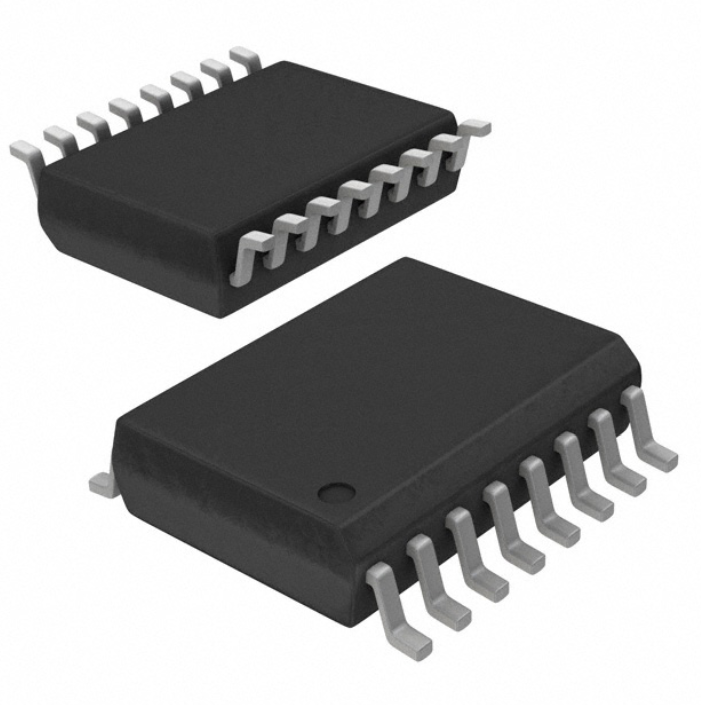

SSP584X 四通道数字隔离器 4 通道数字隔离器 SSP584X 1、概述 SSP584X 系列 4 通道数字隔离器,采用芯片级高压隔离工艺，隔离电压满足 5KVrms。该 系列产品辐射低，抗电磁干扰性能优异，同时兼备高传输速率、低功耗特性；配有使能引脚， 可将输出置于高阻抗状态。 具有失效安全模式，在输入电源失电的情况下，可将输出恢复到默认状态。该系列产品 有 4 进 0 出、3 进 1 出、2 进 2 出等规格，具体产品信息，见产品选型表。 O 信号传输速率：150Mbps 宽电源电压范围：2.5V～5.5V 宽温度范围：–40°C～ +125°C 低功耗： 1.5mA/通道（1Mbps 时） 低传输延迟：典型值 11ns 高 CMIT:50KV/us ESD:HBM ±8KV MM ±400V 隔离层寿命：40 年以上 宽体 SOIC-16 封装 符合 Pb-Free 和 ROHS 标准 SI PR           IN 2、特点 3、应用      工业自动化系统 医疗设备 汽车电子 新能源 电机控制 Ver1.0 1 / 14 Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 4、产品选型 4.1 选型表 隔离耐压 型号 （KVrms） 总通道数 反向通 最大传输速 默认输出 道 率（Mbps） 电平 工作温度 封装 SSP5840ED 6 4 0 150 高 -40℃～125℃ SOIC-16 SSP5841ED 6 4 1 150 高 -40℃～125℃ SOIC-16 SSP5842ED 6 4 2 150 高 -40℃～125℃ SOIC-16 SSP5845ED 6 4 0 150 高 -40℃～125℃ SOIC-16 SSP5840BD 6 4 0 150 低 -40℃～125℃ SOIC-16 SSP5841BD 6 4 1 150 低 -40℃～125℃ SOIC-16 SSP5842BD 6 4 2 150 低 -40℃～125℃ SOIC-16 SSP5845BD 6 4 0 150 低 -40℃～125℃ SOIC-16 IN 4.2 顶视图 SI PR O SSP584XYZ YYWW 4.3 标记定义 第一行标记 产品序号 SSP584XYZ：4 通道数字隔离器 X 表示反向通道数 5,0:无反向通道；2:2 个反向通道；1:1 个反向通道 Y 表示输出默认状态 B：默认输出低； E：默认输出高 Z 表示隔离电压 A=1KV;B=2.5KV;C=3.75KV;D=5KV 第二行标记 生产批号 YY = 年 WW = 周 Ver1.0 2 / 14 Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 5、管脚及框图 VDD1 VDD1 VDD2 GND1 VDD2 GND1 GND2 GND2 INA TX RX OUTA INA TX RX OUTA INB TX RX OUTB INB TX RX OUTB INC TX RX OUTC INC TX RX OUTC IND TX RX OUTD IND TX RX OUTD NC NC GND2 GND1 SSP5845 GND1 VDD1 GND1 INB INC OUTD NC GND1 VDD1 TX RX OUTA GND2 VDD2 GND1 GND2 SI PR INA SSP5840 O VDD2 EN2 IN NC GND2 INA TX RX OUTA TX RX OUTB INB TX RX OUTB TX RX OUTC INC TX RX OUTC RX TX IND OUTD RX TX IND NC EN1 GND2 GND1 SSP5841 VDD1 SSP5841 VDD1 VDD2 GND1 EN2 VDD2 GND1 GND2 GND2 GND2 INA TX RX OUTA INA TX RX OUTA INB TX RX OUTB INB TX RX OUTB OUTC RX TX INC OUTC RX TX INC OUTD RX TX IND OUTD RX TX IND NC EN1 GND2 GND1 NC GND1 Ver1.0 SSP5842 3 / 14 EN2 SSP5842 GND2 Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 6、引脚描述 表 6.1 SSP5840/5 引脚描述 引脚 描述 定义 1 VDD1 电源 1 2 GND1 地1 3 INA 数字信号输入通道 A 4 INB 数字信号输入通道 B 5 INC 数字信号输入通道 C 6 IND 数字信号输入通道 D 7 NC - 8 GND1 地1 9 GND2 地2 10 EN2/NC SSP5840 为输出使能管脚 2，高有效，默认高电平。 IN 序号 SSP5845 为 NC，默认使能。 OUTD 数字信号输出通道 D 12 OUTC 数字信号输出通道 C 13 OUTB 数字信号输出通道 B 14 OUTA 数字信号输出通道 A 15 GND2 地2 SI PR 16 O 11 VDD2 电源 2 表 6.2 SSP5841 引脚描述 引脚 序号 1 定义 描述 VDD1 电源 1 GND1 地1 INA 数字信号输入通道 A INB 数字信号输入通道 B 5 INC 数字信号输入通道 C 6 OUTD 数字信号输出通道 D 7 EN1/NC 输出使能管脚 1，高有效，默认高电平。NC 则默认使能。 8 GND1 地1 9 GND2 地2 10 EN2/NC 输出使能管脚 2，高有效，默认高电平。NC 则默认使能。 11 IND 数字信号输入通道 D 12 OUTC 数字信号输出通道 C 13 OUTB 数字信号输出通道 B 14 OUTA 数字信号输出通道 A 15 GND2 地2 16 VDD2 电源 2 2 3 4 Ver1.0 4 / 14 Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 表 6.3 SSP5842 引脚描述 引脚 描述 序号 定义 1 VDD1 电源 1 2 GND1 地1 3 INA 数字信号输入通道 A 4 INB 数字信号输入通道 B 5 OUTC 数字信号输出 6 OUTD 数字信号输出通道 D 7 EN1/NC 输出使能管脚 1，高有效，默认高电平。NC 则默认使能。 8 GND1 地1 9 GND2 地2 10 EN2/NC 输出使能管脚 2，高有效，默认高电平。NC 则默认使能。 11 IND 数字信号输入通道 D 12 INC 数字信号输入通道 C 13 OUTB 数字信号输出通道 B 14 OUTA 数字信号输出通道 A 15 GND2 地2 16 VDD2 电源 2 SI PR O IN 通道 C Ver1.0 5 / 14 Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 7、产品应用图 IN 8、产品参数 8.1 极限参数 项目 范围 电源电压(Vdd1 、Vdd2) O -0.5V to 6V 输入电压 (Vin) -0.5V to Vdd1/Vdd2+0.5V 结点温度 150°C 引脚温度 SI PR 260°C 存储温度 注： 1. -65°C to 150°C 如果运行条件超过了上述“绝对极限参数值”，即可能对器件造成永久性损坏。上述值仅为运行条 件的极大值，我们不建议器件运行在该规范范围以外。器件长时间工作在绝对极限参数条件下，其 稳定性可能受到影响。 2. 输入电压最大值不能超过 6V。 8.2 推荐工作条件 参数 标志 最小值 典型值 最大值 单位 工作温度 TA -40 25 125 ℃ VDD1 2.5 - 5.5 V VDD2 2.5 - 5.5 V 供电电压 注：最大环境温度取决于数据频率、输出负载、工作通道数和电源电压。 Ver1.0 6 / 14 Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 8.3 电参数 特殊条件除外。 Symbol Test Condition Min Typ Max Unit VDD Undervoltage Threshold VDDUV+ VDD1, VDD2 rising 1.9 2.2 2.37 V VDD Undervoltage Threshold VDDUV– VDD1, VDD2 falling 1.85 2.12 2.32 V VDD Undervoltage Hysteresis VDDHYS 50 70 95 mV Positive-Going Input Threshold VT+ All inputs rising 1.4 1.6 1.9 V Negative-Going Input Threshold VT– All inputs falling 1.0 1.3 1.4 V Input Hysteresis VHYS 0.38 0.44 0.50 V High Level Input Voltage VIH 2.0 – – V Low Level Input Voltage VIL – – 0.8 V High Level Output Voltage VOH loh = –4 mA VDD–0.4 VDD–0.2 – V Low Level Output Voltage VOL lol = 4 mA – 0.2 0.4 V Input Leakage Current IL Output Impedance 1 ZO Enable Input Current IENH, IENL VEN = VIH or VIL Minimum Pulse Width tPHL, tPLH 示意图见 9.3 SI PR Pulse Width Distortion |tPLH – tPHL| – – ±10 µA – 50 – Ω – 2.0 – µA 0 – 150 Mbps – – 5.0 ns 5.0 9.0 15 ns – 0.2 4.5 O Maximum Data Rate Propagation Delay IN VDD=2.5 V ±5% or 3.3 V ±10% or 5 V ±10%，TA=- 40~125℃, Parameter PWD 示意图见 9.3 ns Propagation Delay Skew 2 tPSK(P-P) – 2.0 4.5 ns Channel-Channel Skew tPSK – 0.4 2.5 ns Output Rise Time tr – 2.2 4.0 ns Output Fall Time tf – 2.2 4.0 ns Peak Eye Diagram Jitter tJIT(PK) – 350 – ps 35 50 – kV/µs Common Mode Transient Immunity CL =15 pF 示意图见 9.3 CL = 15 pF 示意图见 9.3 VI=VDD or 0 CMTI VCM =1500 V Enable to Data Valid ten1 示意图 9.2 – 5.0 12 ns Enable to Data Tri-State ten2 示意图 9.2 – 65 98 us Input power loss to valid default output tSD – 28 45 ns Start-up Time 3 – 15 45 µs tSU 注意： 1. 隔离器通道的标称输出阻抗约为 50Ω±40％，它是片上串联电阻和输出 FET 通道电阻的组合。 当驱动 负载时，传输线效应将是影响信号一个因素，输出引脚应连接阻抗受控的 PCB 走线。 2. tPSK(P-P)是在相同电源电压，负载和环境温度下工作的不同单元之间测量的传播延迟时间差异的大小。 3. 启动时间是从电源上电到输出有效数据之间的时间。 Ver1.0 7 / 14 Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 8.4 DC Supply Current VDD=2.5 V ±5% or 3.3 V ±10% or 5 V ±10%，TA = - 40~125℃ Parameter Symbol Test Condition Min Typ Max Unit mA SSP5840/5Bx, Ex VDD1 VI = 0(Bx), 1(Ex) – 1.1 1.7 VDD2 VI = 0(Bx), 1(Ex) – 2.5 3.8 VDD1 VI = 1(Bx), 0(Ex) – 6.2 9.4 VDD2 VI = 1(Bx), 0(Ex) – 2.6 4.2 VDD1 VI = 0(Bx), 1(Ex) – 1.5 2.3 VDD2 VI = 0(Bx), 1(Ex) – 2.5 3.8 VDD1 VI = 1(Bx), 0(Ex) – 5.2 7.8 VDD2 VI = 1(Bx), 0(Ex) – 3.7 5.5 SSP5842Bx, Ex IN SSP5841Bx, Ex VI = 0(Bx), 1(Ex) – 1.5 3.0 VDD2 VI = 0(Bx), 1(Ex) – 1.5 3.0 VDD1 VI = 1(Bx), 0(Ex) – 5.0 6.8 VDD2 VI = 1(Bx), 0(Ex) – 5.0 6.8 mA SI PR O VDD1 mA Ver1.0 8 / 14 Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 8.5 AC Supply Current VDD=5 V ±10%, TA = - 40~125℃ Parameter Symbol Test Condition Min Typ Max Unit 1Mbps Supply Current(All Inputs = 500 kHz Square Wave, CL= 15 pF on All Outputs) SSP5840/5Bx, Ex VDD1 – 4.2 5.5 VDD2 – 2.5 4.1 VDD1 – 3.5 4.9 VDD2 – 3.1 4.7 VDD1 – 3.5 4.8 VDD2 – 3.5 4.8 mA SSP5841Bx, Ex mA SSP5842Bx, Ex mA SSP5840/5Bx, Ex – 4.2 5.2 – 6.5 7.5 – 4.6 5.5 – 5.8 6.7 VDD1 – 5.0 5.8 VDD2 – 5.0 5.8 VDD2 SSP5841Bx, Ex VDD1 SI PR VDD2 O VDD1 IN 10Mbps Supply Current(All Inputs = 5 MHz Square Wave, CL= 15 pF on All Outputs) mA mA SSP5842Bx, Ex mA 100Mbps Supply Current(All Inputs = 50MHz Square Wave, CL= 15 pF on All Outputs) SSP5840/5Bx, Ex VDD1 – 5.2 6 VDD2 – 40 45 VDD1 – 15 19.8 VDD2 – 32 34.7 VDD1 – 19 22.8 VDD2 – 19 22.8 mA SSP5841Bx, Ex mA SSP5842Bx, Ex Ver1.0 9 / 14 mA Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 VDD= 3.3 V ±10%，TA = - 40~125℃ Parameter Symbol Test Condition Min Typ Max Unit 1Mbps Supply Current(All Inputs = 500 kHz Square Wave, CL= 15 pF on All Outputs) SSP5840/5Bx, Ex VDD1 – 4.2 5.5 VDD2 – 2.2 4.1 VDD1 – 3.5 4.9 VDD2 – 3.0 4.4 VDD1 – 3.5 4.8 VDD2 – 3.5 4.8 mA SSP5841Bx, Ex mA SSP5842Bx, Ex mA SSP5840/5Bx, Ex – 4.2 5.5 – 4.4 5.7 – 4.2 5.5 – 4.7 6.0 VDD1 – 4.5 5.5 VDD2 – 4.5 5.5 VDD2 SSP5841Bx, Ex VDD1 VDD2 SI PR SSP5842Bx, Ex O VDD1 IN 10Mbps Supply Current(All Inputs = 5 MHz Square Wave, CL= 15 pF on All Outputs) mA mA mA 100Mbps Supply Current(All Inputs = 50MHz Square Wave, CL= 15 pF on All Outputs) SSP5840/5Bx, Ex VDD1 – 5.2 6.0 VDD2 – 25.6 28.9 VDD1 – 11 13.5 VDD2 – 21.7 24.8 VDD1 – 14 16.8 VDD2 – 14 16.8 mA SSP5841Bx, Ex mA SSP5842Bx, Ex Ver1.0 10 / 14 mA Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 VDD= 2.5 V ±5%，TA = - 40~125℃ Parameter Symbol Test Condition Min Typ Max Unit 1Mbps Supply Current(All Inputs = 500 kHz Square Wave, CL= 15 pF on All Outputs) SSP5840/5Bx, Ex VDD1 – 4.2 5.5 VDD2 – 2.2 4.1 VDD1 – 3.5 4.9 VDD2 – 2.9 4.2 VDD1 – 3.3 4.8 VDD2 – 3.3 4.8 mA SSP5841Bx, Ex mA SSP5842Bx, Ex mA SSP5840/5Bx, Ex – 4.2 5.5 – 3.8 5.1 – 4.0 5.2 – 4.2 5.4 VDD1 – 4.2 5.3 VDD2 – 4.2 5.3 VDD2 SSP5841Bx, Ex VDD1 SI PR VDD2 O VDD1 IN 10Mbps Supply Current(All Inputs = 5 MHz Square Wave, CL= 15 pF on All Outputs) mA mA SSP5842Bx, Ex mA 100Mbps Supply Current(All Inputs = 50MHz Square Wave, CL= 15 pF on All Outputs) SSP5840/5Bx, Ex VDD1 – 5.3 6.2 VDD2 – 20 25 VDD1 – 9.2 11.0 VDD2 – 17 18.1 VDD1 – 11.3 13.2 VDD2 – 11.3 13.2 mA SSP5841Bx, Ex mA SSP5842Bx, Ex Ver1.0 11 / 14 mA Shanghai Siproin Microelectronics SSP584X 四通道数字隔离器 9、工作原理 9.1 输出状态表 VI EN VDDI VDDO VO 备注 H H or NC P P H 正常工作模式 L H or NC P P L X L P P Hi-Z Disabled X H or NC UP P L 失效安全模式，输出为默认值. H 当 VDDI 重新上电，在 1us 时间内，VO 恢复与 VI 同步响应。 X L UP P Hi-Z Disabled 当 VDDO 重新上电，EN=H or NC,在 1us 时间内， X X P UP - VO 恢复与 VI 同步响应。EN=L,在 1us 时间内， IN VO 恢复高阻态 注： 1) VDDI 输入端口电源，VDDO 输出端口电源；VI 信号输入端，VO 信号输出端。 2) X=不定态；H=逻辑高；L=逻辑低；Hi-Z=高阻态； SI PR 9.2 使能过程时序 O 3) P 代表上电状态（2.5
