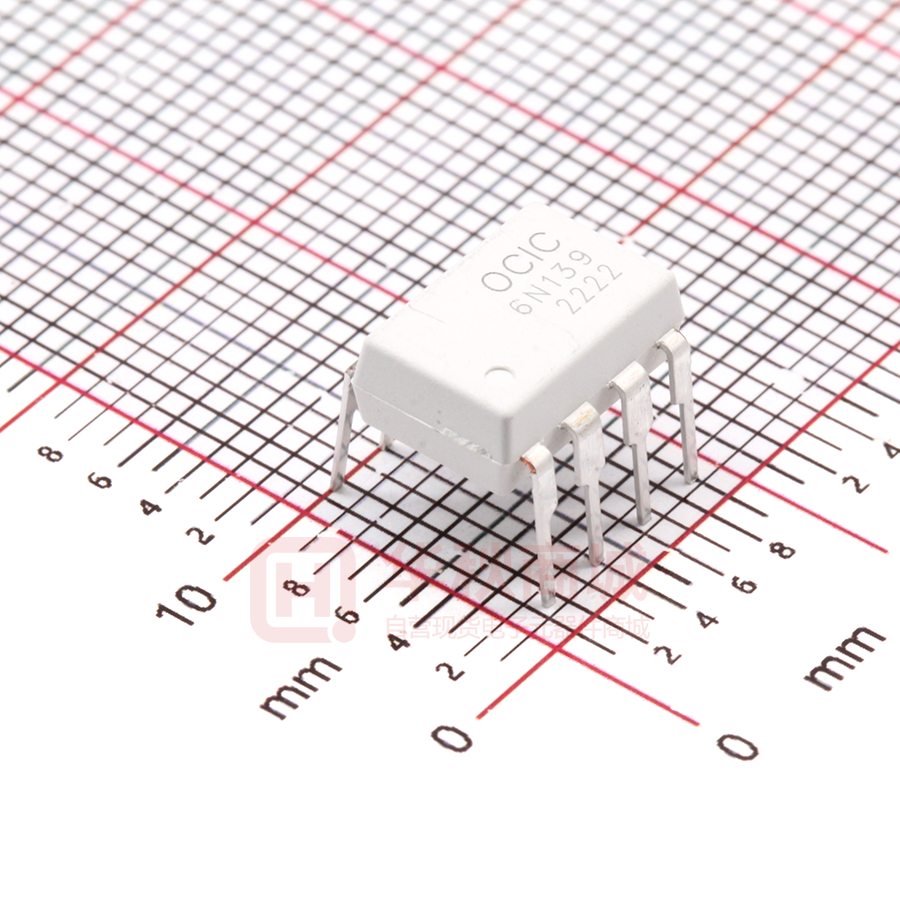

CY6N139

CY6N138,CY6N139 概述 CY6N138、CY6N139 光耦合器由一个 AlGaAs LED 和一个高增益分离达林顿光电探测器组成。 通过减少输入 晶体管的基极-集电极电容，用于光电二极管偏置的单独连接将速度比传统的光电晶体管光耦合器提高了几个数量 级。 这些器件采用 8 引脚 DIP/SMD 封装，具有不同的引线形成选项。 特性  低电流输入: 0.5 mA  优越的 CTR: 2000%  高隔离电压: 5000Vrms  保证性能温度范围: 0-70°C  符合 RoHS 应用  数字逻辑地隔离  低电流线路接收器  电话响铃检测器  微处理器总线隔离  CMOS-LSTTL-TTL 输出接口 电路结构和封装 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 1 2022-4-9 DS-CY6N138,CY6N139-CN-V01 CY6N138,CY6N139 极限参数 (TA = 25°C 除非特别说明) 符号 参数 额值 单位 TSTG 储存温度 -40~+125 ℃ TOPR 工作温度 -40 ~ +100 ℃ 结温 -40~ +125 ℃ TSOL 焊线温度 (仅适用于回流焊) 260（10 s） ℃ IF(avg) DC 平均输入电流 20 mA IF(PK) 峰值输入电流 (50% 占空比, 1 ms 脉宽) 40 mA IF(TRANS) 峰值瞬态输入电流(≤1µs 脉宽, 300 pps) 1 A TJ 发射 VR 反向输入电压 5.0 V PD 输入功耗 35 mW 平均输出电流 60 mA VEBR 发射极-基极 反向电压 0.5 V VCC 电源电压 VO 输出电压 PO 输出功耗 接收 IO(AVG) CY6N138 -0.5 to 7.0 CY6N139 -0.5 to 18 CY6N138 -0.5 to 7.0 CY6N139 -0.5 to 18 V V 100 mW 光电参数 (Ta=0 to 70°C 除非特别说明) 参数 符号 条件 最小 典型 最大 值 值 值 1.30 1.70 单位 发射 IF = 16mA,TA = 25°C 正向电压 VF 反向击穿电压 BVR IR = 10μA ΔVF/ΔTA IF = 16mA 二极管温度系数 IF = 16mA 1.75 5.0 V V -1.94 mV/°C 接收 高电平输出电流 CY6N138 CY6N139 IOH 低电平电源电流 ICCL 高电平电源电流 ICCH © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential IF = 0mA,VO=VCC=7V, 250 IF = 0mA,VO=VCC=18V 100 IF = 16mA,VO=Open VCC=18V IF = 0mA,VO=Open VCC=18V 2 0.4 uA 1.5 mA 10 uA 2022-4-9 DS-CY6N138,CY6N139-CN-V01 CY6N138,CY6N139 参数 符号 CY6N138 CTR 条件 IF = 16mA,VO=0.4V VCC=4.5V IF = 0.5mA,VO=0.4V 电流传输比 CY6N139 CTR VCC=4.5V IF = 16mA,VO=0.4V VCC=4.5V CY6N138 VOL 最小 典型 最大 值 值 值 300 1600 400 2500 500 2600 IF = 16mA,IO=4.8mA VCC=4.5V IF = 0.5mA,IO=2.0mA VCC=4.5V IF = 1.6mA,IO=8.0mA 低电平输出电压 CY6N139 VOL VCC=4.5V IF = 5mA,IO=15mA VCC=4.5V IF = 12mA,IO=24mA VCC=4.5V 单位 % 0.05 0.4 0.05 0.4 0.93 0.4 0.13 0.4 0.18 0.4 V 开关特性 (TA -40°C to +85°C, VCC= 5V, IF= 7.5mA除非特别说明) 交流特性 符号 CY6N138 TPLH 条件 最小值 TA = 25°C, RL = 2.2 KΩ , IF = 1.6 mA CY6N139 TPLH 最大值 10.7 35 2.1 TPHL 22 TA = 25°C, RL =4.7KΩ , IF = 0.5 mA CY6N139 TPHL 1.4 TA = 25°C, RL = 2.0 KΩ , IF = 1.6 mA |CMH| 0.2 5 TA = 25°C, RL =4.7KΩ , IF = 0.5 mA 低电平共模抑制比 |CML| © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential IF = 0mA,RL = 2.2KΩ TA = 25°C, |VCM| = 10V (Peak), IF = 1.6mA,RL = 2.2KΩ(Fig. 12) 3 10 1 2 RL =270Ω , IF = 12 mA TA = 25°C, |VCM| = 10V (Peak), 60 15 RL = 2.2 KΩ , IF = 1.6 mA ns 25 30 RL = 4.7KΩ , IF = 0.5 mA 高电平共模抑制比 ns 90 TA = 25°C, RL =270Ω , IF = 12 mA 输出低电平延迟时间 7 10 RL =270Ω , IF = 12 mA RL = 4.7KΩ , IF = 0.5 mA CY6N138 单位 50 RL = 2.2 KΩ , IF = 1.6 mA TA = 25°C, RL =270Ω , IF = 12 mA 输出高电平延迟时间 典型值 1000 V/μs 1000 V/μs 2022-4-9 DS-CY6N138,CY6N139-CN-V01 CY6N138,CY6N139 隔离特性 (TA = -40°C to +85°C 除非特别说明.) 参数 符号 条件 RH < 50%, f = 50HZ, 隔离电压 VISO 隔离电阻(输入-输出) RI-O VI-O = 500VDC 隔离电容(输入-输出) CI-O f = 1MHz,VI-O = 0VDC 隔离漏电流(输入-输出) II-O II-O ≤ 10μA, t = 1 min. 最小值 典型值 最大值 VRMS 5000 RH=45%,TA=25°C, t=5s, VI-O=3000VDC 单位 1011 Ω 1 pF 1.0 μA 备注： 1. 电流传输比定义为输出集电极电流 IO 与 LED 正向输入电流 IF 之比乘以 100%。 2. 设备被认为是一个双终端设备：引脚 1、2、3 和 4 短接在一起，引脚 5、6、7 和 8 短接在一起。 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 4 2022-4-9 DS-CY6N138,CY6N139-CN-V01 CY6N138,CY6N139 测试电路 开关时间测试电路 共模抑制比测试电路 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 5 2022-4-9 DS-CY6N138,CY6N139-CN-V01 CY6N138,CY6N139 特性曲线 Fig.1 Forward Current vs. Forward Voltage Fig.2 Forward Voltage vs. Ambient Temperature Fig.4 Output Current vs. Output Fig.3 Current Transfer Ratio vs. Forward Current Voltage Fig.5 Output Current vs. Forward Current © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential Fig.6 Logic Low Supply Current vs. Forward Current 6 2022-4-9 DS-CY6N138,CY6N139-CN-V01 CY6N138,CY6N139 Fig.7 Propagation Delay vs. Forward Current Fig.8 Non-saturated Rise and Fall Time vs. Load Resistance Fig.9 Propagation Delay vs. Temperature Fig.11 Propagation Delay vs. Input Pulse Period © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential Fig.10 Propagation Delay vs. Temperature Fig.12 Current Transfer Ratio vs. Base-Emitter Resistance 7 2022-4-9 DS-CY6N138,CY6N139-CN-V01 CY6N138,CY6N139 封装尺寸 DIP-8 SMD-8 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 8 2022-4-9 DS-CY6N138,CY6N139-CN-V01 CY6N138,CY6N139 回流焊曲线 10Sec T P 260℃ R am p -up T em perature (℃) T L 217℃ T sm ax 200℃ R am p-dow n 60~ 100Sec T sm in 150℃ tL (Soldering) 25℃ T im e (Sec) 60~ 120 sec ts (P reh eat) 注意： ◼卓睿研发会持续不断改善质量、可靠性、功能或设计和提供更好的产品，保留在任何时候修改此规格的权利，恕不另行 通知。 ◼客户下定单之前请确认手头的资料是最新版本，客户需确认此芯片确实符合自己的需要且能满足自己的要求。 ◼请遵守产品规格书使用，卓睿研发不对使用时不符合产品规格书条件而导致的质量问题负责。 ◼如需要高可靠性且用于以上特定设备或装置的产品，如军事、核电控制、医疗、生命维持或救生等可能导致人身伤害或死 亡的设备或装置，请联系我们销售代表以获取建议。 ◼使用此产品时请采取措施防止静电损坏。 ◼如对文件中表述的内容有疑问，欢迎联系我们。 © CHEUK YUI INNOVATION CO.,LIMITED Proprietary & Confidential 9 2022-4-9 DS-CY6N138,CY6N139-CN-V01
