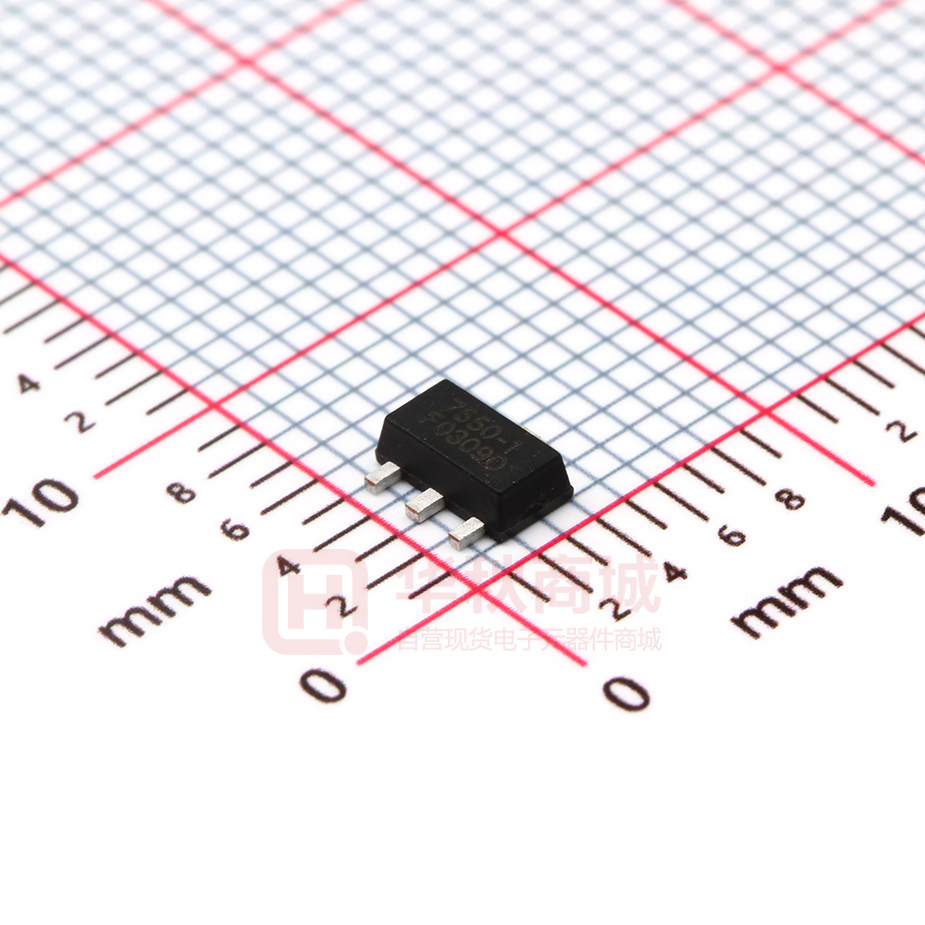

SL7550-8

SL7550-8

  • 厂商:

    SLKOR(萨科微)

  • 封装:

    SOT89

  • 描述:

    100mA低功耗LDO

  • 详情介绍
  • 数据手册
  • 价格&库存
SL7550-8 数据手册
SL75xx 100mA LOW POWER LDO 概述 SL 75xx 是一款采用 CMOS 技术的低压差线性稳压器。最大输出电流为 100mA 且允许的最高输入电 压为 36V。具有几个固定的输出电压,范围从 2.5V 到 5.0V。COMS 技术可确保其具有低压降和低静态电 流的特性。 功能特点 应用领域 低功耗 低压降 较低的温度系数 最高输入电压:36V 典型静态电流:2uA 最大输出电流:100mA 输出电压精度:±2% 封装类型:SOT23-3,TO92,SOT89  电池供电设备  通信设备  音频/视频设备 选型表 型号 输出电压 SL 7525-x 2.5V SL 7530-x 3.0V SL 7533-x 3.3V SL 7536-x 3.6V SL 7544-x 4.4V SL 7550-x 5.0V 注:“xx”代表输出电压。 电路功能框图 www.slkormicro.com 1 封装类型 正印 SOT23-3 TO92 SOT89 75xx-3(封装为SOT23 -3) 75xx-9(封装为 TO92) 75xx-8(封装为 SOT89) SL75xx 引脚图 SOT23-3 75xx-9 75xx-8 75xx-3 引脚说明 引脚序号 1 2 3 引脚名称 GND VIN VOUT 说明 地 输入脚 输出脚 极限参数 电源供应电压 -------------------------------- -0.3V ~+36V 储存温度范围 ------------------- 45℃~+140℃ 工作环境温度---------------- 40℃~+85℃ 注:这里只强调额定功率,超过极限参数所规定的范围将对芯片造成损害,无法预期芯片在上述标示 围外的工作状态,而且若长期在标示范围外的条件下工作,可能影响芯片的可靠性。 热能信息 符号 θ JA PD 参数 热阻(与环境连接)(假设无环境气流、无散热片) 功耗 注: P D 值是在 Ta=25℃时测得。 www.slkormicro.com 2 封装类型 SOT23-3 最大值 500 SOT89 TO92 SOT23-3 SOT89 TO92 200 200 0.2 0.5 0.5 单位 ℃/W ℃/W ℃/W W W W 范 SL75xx 电气特性 SL 7525-x ,+2.5V 输出 符号 参数 VIN Ta=25℃ 测试条件 最小 典型 最大 单位 输入电压 ― ― ― 36 V VOUT 输出电压 VIN=VOUT+2V IOUT=10mA 2.450 2.500 2.550 V IOUT 输出电流 70 100 ― mA △VOUT 负载调节率 ― 25 60 mV VDIF Dropout 电压 ― 2 4 mV ISS 静态电流 VIN=VOUT+2V VIN=VOUT+2V 1mA ≤IOUT≤50mA IOUT =1mA, △Vo=2% 无负载 ― 2 3.0 uA 输入电压调节率 Vo+1V≤VIN≤36V IOUT =1mA ― ― 0.2 %/V 温度系数 IOUT =10mA -40℃
SL7550-8
1. 物料型号:SL75xx系列,包含多个型号,如SL7525-x、SL7530-x、SL7533-x、SL7536-x、SL7544-x和SL7550-x,代表不同的输出电压。

2. 器件简介:SL75xx是一款低压差线性稳压器,使用CMOS技术,最大输出电流100mA,最高输入电压36V。具有低压降和低静态电流特性,并提供多个固定输出电压选项。

3. 引脚分配:引脚序号、名称及其说明如下: - 1:GND(地) - 2:VIN(输入脚) - 3:VOUT(输出脚)

4. 参数特性: - 低功耗、低压降、较低的温度系数 - 最高输入电压36V - 典型静态电流2uA - 最大输出电流100mA - 输出电压精度±2%

5. 功能详解:误差放大器将反馈电阻分压后的输入电压与基准电压比较,控制输出晶体管,维持稳定的输出电压。

6. 应用信息:适用于电池供电设备、通信设备、音频/视频设备等。

7. 封装信息:提供SOT23-3、TO92、SOT89封装类型,每种封装的详细尺寸也在文档中列出。

8. 电气特性:详细列出了各型号在不同条件下的输入电压、输出电压、输出电流、负载调整率、Dropout电压、静态电流、输入电压调整率和温度系数等参数。

9. 使用注意事项:强调了输出电容的重要性,建议使用10uF有极性电容,并注意避免超出IC内部功耗的最大值。

10. 典型应用电路:提供了一个应用电路示例,包括电路的组成部分和连接方式。
