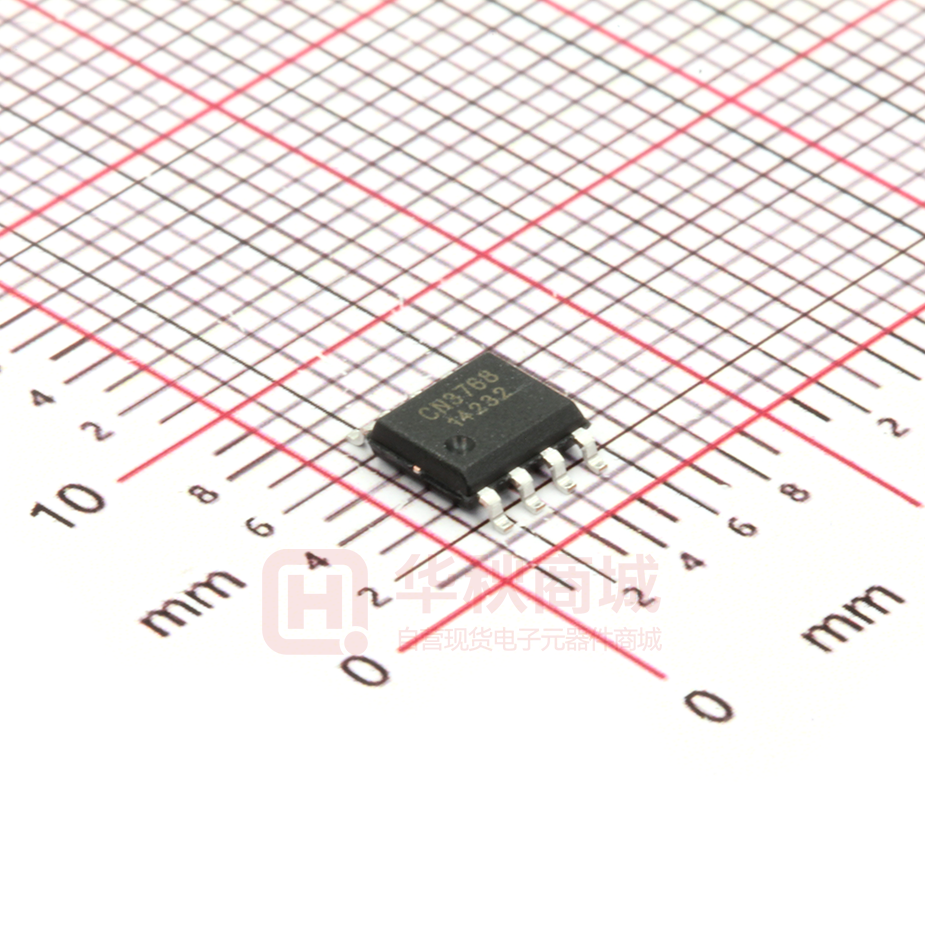

CN3768

如韵电子 CONSONANCE 4A，12V 铅酸电池充电管理集成电路 CN3768 概述: 特点: CN3768 是 PWM 降压模式 12V 铅酸电池充电管 理集成电路，独立对铅酸电池充电进行自动管 理，具有封装外形小，外围元器件少和使用简单 等优点。 CN3768 具有涓流，恒流，过充电和浮充电模式， 非常适合 12V 铅酸电池的充电。在过充电和浮 充电模式，充电电压典型值分别为 14.8V 和 13.55V；在恒流充电模式，充电电流通过一个外 部电阻设置。 如果电池电压低于所设置的过充电电压的75% 时，CN3768用所设置的恒流充电电流的17.5%对 电池进行涓流充电。在过充电阶段，充电电流逐 渐减小，当充电电流降低到恒流充电电流的38% 时，CN3768进入浮充电状态。在浮充电状态， 如果电池电压下降到所设置的过充电电压的 83.95%，自动开始新的充电周期。当输入电源掉 电或者输入电压低于电池电压时，CN3768自动 进入低功耗的睡眠模式。 其它功能包括输入低电压锁存，电池端过压保护 和充电状态指示等。 CN3768 采用 8 管脚 SOP 封装。 应用:      铅酸电池充电 不间断电源 备用电池应用 便携式工业和医疗仪器 独立电池充电器 www.consonance-elec.com 1               宽输入电压范围：6.6V 到 30V 对 12V 铅酸电池进行完整的充电管理 过充电和浮充电电压分别为 14.8V 和 13.55V 充电电流达 4A PWM 开关频率：300KHz 恒流充电电流由外部电阻设置 对深度放电的电池进行涓流充电 自动再充电功能 充电状态指示 软启动功能 电池端过压保护 工作环境温度：－40℃ 到 ＋85℃ 采用 8 管脚 SOP 封装 产品无铅，无卤素元素，满足 RoHS 管脚排列: VG 1 GND 2 CHRG 3 COM 4 8 DRV 7 VCC CN3768 6 CSP 5 BAT Rev 1.0 如韵电子 CONSONANCE 典型应用电路: 图1 典型应用电路 订购信息: 型号 包装 CN3768 盘装，每盘 2500 只 www.consonance-elec.com 工作温度 －40℃ 2 到 ＋85℃ 过充电电压和浮充电压 14.8V/13.55V Rev 1.0 如韵电子 CONSONANCE 管脚描述: 管脚序号 名称 说明 1 VG 内部电压调制器输出。为内部驱动电路提供电源，在 VG 管脚和 VCC 管脚之间需要接一个 100nF 的电容。 2 GND 充电状态指示端。漏极开路输出。在涓流，恒流和过充电状态， 内部晶体管将此管脚拉到低电平；否则，此管脚为高阻状态。 3 4 地。输入电源的负输入端和电池负极。 COM 回路补偿输入端。在此管脚到地之间串联连接一个 120Ω 的电阻 和一个 220nF 的电容。 电池正极连接端和充电电流检测负输入端。此管脚连接到电池 的正极。同时，此管脚和CSP管脚测量电流检测电阻RCS两端的 电压，并将此电压信号反馈给CN3768进行电流调制。 5 BAT 6 CSP 7 VCC 外部电源正极输入端。VCC 也是内部电路的电源。此管脚到地 之间需要接滤波电容。 8 DRV 栅极驱动端。驱动片外 P 沟道 MOS 场效应晶体管的栅极。 充电电流检测正输入端。此管脚和BAT管脚测量电流检测电阻 RCS两端的电压，并将此电压信号反馈给CN3768进行电流调制。 极限参数 VCC， 到 GND 的电压…………………………………….………..….…－0.3V to 33V DRV, VG 到 VCC 电压…………………………………………….……－8V to VCC＋0.3V CSP，BAT 到 GND 的电压………………………………………...………..…－0.3V to 28V COM 到 GND 的电压…………………………………………………..…………...…….6.5V 存储温度……………………………………………………………...……..…－65℃---150℃ 工作环境温度………………………….……………………………….…….…－40℃---85℃ 焊接温度(10 秒)…………………………………………………………..………..……260℃ 超出以上所列的极限参数可能造成器件的永久损坏。以上给出的仅仅是极限范围，在这样的极限条件下工 作，器件的技术指标将得不到保证，长期在这种条件下还会影响器件的可靠性。 www.consonance-elec.com 3 Rev 1.0 如韵电子 CONSONANCE 电气特性: （VCC=15V，TA=－40℃ 到 85℃，除非另有注明） 参数 符号 输入电压范围 VCC 低电压锁存阈值 IVCC 电流检测电压 (VCSP－VBAT) VCS 流入 BAT 管脚电流 IBAT 浮充电调制电压 VPRE VFLOAT 再充电阈值 VRE 过压阈值 Vov 过压释放阈值 Vclr 最小 典型 6.6 UVLO 芯片工作电流 涓流充电阈值 测试条件 最大 单位 30 V 4 5.2 6.5 V VBAT ﹥VOC 0.7 1.0 1.3 mA 恒流充电模式 113 120 127 涓流充电模式 11 21 31 VBAT＝12V 5 10 15 uA VOC (注 1) mV 75% 电池端电压上升 浮充电模式 91.57% 电池端电压下降 83.95% 电池电压上升，非浮充模式 1.05 1.07 1.09 电池电压上升，浮充模式 0.96 0.98 1.0 电池电压下降，非浮充模式 0.96 0.98 电池电压下降，浮充模式 0.913 0.933 0.953 VOC 过充电模式 14.58 14.8 15.02 V VFLOAT 浮充电模式 13.35 13.55 13.75 V ICHRG ILK1 VCHRG=1V，恒流充电模式 VCHRG=25V，浮充电模式 7 1.0 过充电模式 电池端调制电压 浮充电模式 电池端调制电压 CHRG 管脚 CHRG管脚下拉电流 CHRG管脚漏电流 12 18 mA 1 uA 振荡器 频率 最大占空比 240 fosc Dmax 300 360 94 kHZ % 睡眠模式 睡眠模式阈值 (测量VCC－VBAT) 睡眠模式释放阈值 (测量VCC－VBAT) VSLP VCC下降 VBAT＝12V 0.0 0.05 0.1 V VSLPR VCC上升 VBAT＝12V 0.2 0.32 0.46 V DRV 管脚 VDRV 高电平(VCC－VDRV) VH IDRV＝－10mA VDRV 低电平(VCC－VDRV) VL IDRV＝0mA 5 6.5 8 V Cload＝2nF, 10% to 90% 30 40 65 ns Cload＝2nF, 90% to 10% 30 40 65 ns 上升时间 下降时间 tr tf 60 mV 注 1：VOC 是在过充电模式 BAT 管脚的调制电压 www.consonance-elec.com 4 Rev 1.0 如韵电子 CONSONANCE 详细描述: CN3768是PWM降压型12V铅酸电池充电管理芯片，具有涓流，恒流，过充电和浮充电模式。恒流充电电流 由连接于CSP管脚和BAT管脚之间的电流检测电阻RCS设置，在过充电和浮充电模式，充电电压典型值分别 为14.8V和13.55V。 当VCC管脚电压大于低压锁存阈值，并且大于电池电压时，充电器正常工作，对电池充电。如果电池电压 低于所设置的过充电电压的75%时，充电器自动进入涓流充电模式，此时充电电流为所设置的恒流充电电 流的17.5%。当电池电压大于所设置的过充电电压的75%时，充电器进入恒流充电模式，此时充电电流由内 部的0.12V基准电压和一个外部电阻RCS设置，即充电电流为0.12V/RCS。当电池电压继续上升接近过充电电 压时，充电器进入过充电模式，充电电流逐渐减小。当充电电流减小到恒流充电电流的38%时，CN3768进 入浮充电模式，此时BAT管脚电压被调制在浮充电电压，此时漏极开路输出 管脚内部的晶体管关断， 输出为高阻态。 在浮充电状态，如果断开输入电源，再重新接入，将开始一个新的充电周期；如果电池电压下降到再充电 阈值(过充电电压的83.95%)，那么也将自动开始新的充电周期。 当输入电压掉电时，CN3768自动进入睡眠模式，内部电路被关断，这样可以减少电池的电流消耗，延长待 机时间。 CN3768内部还有一个过压比较器，当BAT管脚电压由于负载变化或者突然移走电池等原因而上升时，如果 BAT管脚电压上升到过压阈值时，过压比较器动作，关断片外的P沟道MOS场效应晶体管，充电器暂时停止， 直到BAT管脚电压回复到过压释放阈值电压以下。在某些情况下，比如在电池没有连接到充电器上，或者 电池突然断开，BAT管脚的电压可能会达到过压保护阈值。此为正常现象。 充电电流和充电电压示意图如图 2 所示。 涓流充电 恒流充电 浮充电 过充电 VOC VFLOAT VOC*75% 过充电结束电流 充电电流 电池电压 图 2 充电过程示意图 www.consonance-elec.com 5 Rev 1.0 如韵电子 CONSONANCE 应用信息 低电压锁存 (UVLO) 芯片内部的低电压锁存电路监测输入电压，当输入电压低于5.2V(典型值)时，内部电路被关断，充电器不工 作。 过充电电压和浮充电电压 CN3768过充电电压是14.8V(典型值)，精度为1.5%。浮充电电压为过充电电压的91.57%，即其典型值为 13.55V。 涓流充电 如果电池电压低于所设置的过充电电压的75%，充电器进入涓流充电模式，此时充电电流约为所设置的恒 流充电电流的17.5% 。 充电电流的设置 恒流充电电流由下式决定： 其中： ICH 是恒流充电电流 RCS 是连接于CSP管脚和BAT管脚之间的充电电流检测电阻 过充电结束电流 在过充电模式，充电电流逐渐减小，当充电电流减小到恒流充电电流的38%时，过充电结束，充电器进入 浮充电状态。 浮充电模式 过充电状态结束以后CN3768进入浮充电状态，在浮充电状态，BAT管脚的电压被调制在过充电电压(VOC) 的91.57%，即典型值为13.55V。浮充电模式的存在可以弥补由于电池自放电或者负载所导致的电池能量损 失。 自动再充电 在浮充电状态，如果输入电源和电池仍然连接在充电器上，由于电池自放电或者负载的原因，电池电压逐 渐下降，当电池电压降低到所设置的过充电电压VOC的83.95%时，将开始新的充电周期。 状态指示 CN3768有一个漏极开路状态指示输出端 管脚。在涓流，恒流和过充电状态， 管脚被内部晶体管 下拉到低电平，在其它状态 管脚为高阻态。 当电池没有接到充电器时，CN3768将输出电容充电到浮充电电压，并保持在浮充电状态， 管脚为高阻 态。 当不用状态指示功能时，将 管脚接到地。 表1列明了状态指示端口对应的充电器状态。这里假设红色LED连接到 管脚，其连接方式如图1所示。 管脚 状态描述 低电平(红色LED亮) 高阻态(红色LED灭) 涓流，恒流和过充电模式 三种可能情况  浮充电模式，或  VCC管脚电压低于低压锁存电压，或  VCC管脚电压低于BAT管脚电压 表1 状态指示说明 www.consonance-elec.com 6 Rev 1.0 如韵电子 CONSONANCE 片外功率管驱动 CN3768的DRV管脚用于驱动片外MOS场效应晶体管的栅极，该管脚能够提供比较大的瞬态电流以快速接通 和关断片外MOS场效应晶体管。在驱动2nF的负载情况下，上升时间和下降时间典型值为40nS。一般来讲， 一个导通电阻为50毫欧的MOS场效应晶体管的等效电容大约为2nF。 CN3768内部有钳位电路，以保证DRV管脚的低电平比VCC管脚的电压低8V(最大值)。比如，假设VCC的电 压为20V，那么DRV管脚的低电平为最小12V。这样，一些具有极低导通电阻的低压P沟道MOS场效应晶体 管可以与CN3768配合使用，从而提高了充电器的工作效率。 回路补偿 为了保证电流调制回路和电压调制回路的稳定性，从COM到地之间串联连接一个120Ω的电阻和一个220nF 的瓷片电容(图1中的R2和C4) 输入电容 输入电容(图1中的C1)对输入电源起滤波作用，需要吸收在输入电源上产生的纹波电流，所以输入电容必须 有足够的额定纹波电流。在最坏情况下，输入电容的额定RMS纹波电流需要达到充电电流的二分之一。同 时为了抑制寄生电感等在开关瞬间产生的高频振荡，输入电容最好由下面三个电容并联组成：  电解电容：电容值由输入电源的特性和充电电流等因素决定  陶瓷电容：电容值在1uF到10uF  高频陶瓷电容：电容值在47nF到100nF 输出电容 为了降低输出端的纹波电压和改善瞬态特性，输出电容(图1中的C3)应该选择串联等效电阻(ESR)较小的电 容。输出电容最好由下面两个电容并联组成：  电解电容：电容值10uF  陶瓷电容：电容值在1uF到10uF 如果输出电容只能使用陶瓷电容，须留意有些陶瓷电容的电压系数比较大，有效电容值变低，在电池没有 连接时BAT管脚电压可能过高，在这种情况下，应该适当增大输出电容值，以保证在电池没有连接时，BAT 管脚电压在安全范围内。 电感的选择 在正常工作时，电感瞬态电流是周期性变化的。在P沟道MOS场效应晶体管导通期间，输入电压对电感充电， 电感电流增加；在P沟道MOS场效应晶体管关断期间，电感向电池放电，电感电流减小。电感的纹波电流随 着电感值的减小而增大，随着输入电压的增大而增大。较大的电感纹波电流会导致较大的纹波充电电流和 磁损耗。所以电感的纹波电流应该被限制在一个合理的范围内。 电感的纹波电流可由下式估算： 其中： f是开关频率，300KHz L是电感值 VBAT电池电压 VCC是输入电压 在选取电感值时，可将电感纹波电流限制在△IL≤0.3×ICH，ICH是充电电流。最大电感纹波电流△IL出现在 输入电压最大值和电感最小值的情况下。 除了上述的公式，电感值应该同时满足下面公式要求： 为保证有较低的电磁辐射，电感最好为贴片式屏蔽电感。 www.consonance-elec.com 7 Rev 1.0 如韵电子 CONSONANCE MOSFET的选择 CN3768的应用电路需要使用一个P沟道MOS场效应晶体管。选择该MOS场效应晶体管时应综合考虑转换效 率，MOS场效应晶体管功耗以及最高温度。 在芯片内部，栅极驱动电压被钳位在6.3V(典型值)，可以使用低开启电压的P沟道MOS场效应晶体管。所以 需要留意该MOS场效应晶体管的击穿电压BVDSS要大于最高输入电压。 选择P沟道MOS场效应晶体管时需要考虑的因素包括导通电阻Rds(on)，栅极总电荷Qg，反向传导电容CRSS， 输入电压和最大充电电流。 MOS场效应晶体管的最大功耗可以用下式来近似： 其中： Pd是MOS场效应晶体管的功耗 VBAT是电池的最高电压 VCC是最小输入电压 Rds(on)是P沟道场效应晶体管在室温(25℃)条件下的导通电阻 ICH是充电电流 dT是P沟道MOS场效应晶体管的实际温度与室温(25℃)的温度差 除了前面公式所描述的导通损耗I2Rds(on)外，MOS场效应晶体管还有开关损耗，开关损耗随着输入电压的 增加而增加。一般来讲，在输入电压小于20V时，导通损耗大于开关损耗，应该优先考虑导通电阻比较小的 MOS场效应晶体管；在输入电压大于20V时，开关损耗大于导通损耗，应该优先考虑反向传导电容CRSS比较 小的MOS场效应晶体管。一般CRSS的值在MOS场效应晶体管的技术规格书中都有列明，如果没有明确列明 该电容值，可由公式CRSS = QGD/ΔVDS来估算。 很多型号的MOS场效应晶体管，比如AO4459，STM9435(或 WT9435)和AO3407A，都可以选用。前面所列 MOS场效应晶体管的型号仅供参考，用户需要根据具体要求来选用适合的型号。 二极管的选择 在典型应用电路图1中的二极管D1和D2均为肖特基二极管。这两个二极管通过电流能力至少要比充电电流 大；二极管的耐压要大于最高输入电压的要求。 二极管D1和D2的选择原则为够用即可，如果所选用二极管的通过电流能力或耐压远远超过所需要的值，由 于这样的二极管具有较高的结电容，将增加充电器的开关损耗，降低效率。 二极管D1用来作阻流二极管，防止在输入电源掉电时消耗电池的能量。在睡眠模式，即使不用二极管D1， CN3768消耗的电池电流也只有约52微安，所以可以考虑去掉二极管D1。 关于睡眠模式电池电流 在图1所示的典型应用电路中，当输入电压掉电或者输入电压低于电池电压时，CN3768进入睡眠模式。在 睡眠模式电池消耗的电流包括： (1) 流入BAT管脚和CSP管脚的电流，大约为8uA(VBAT＝12V) (2) 从电池端经过阻流二极管D1流到输入电压端的电流，此电流由二极管D1的漏电流决定；如果不用二极 管D1，电池电压通过电感，MOS场效应晶体管的体二极管施加到CN3768的VCC管脚，流入VCC管脚电 流大约44uA(VBAT＝12V)。 (3) 从电池端经过二极管D2流到地(GND)的电流，此电流由二极管D2的漏电流决定 设计PCB的考虑 良好的PCB设计对于保证CN3768正常工作，降低电磁辐射和提高转换效率非常重要。针对图1中的电路，设 计PCB时需要考虑下面几点： (1) 输入滤波电容正极要靠近P沟道MOS场效应晶体管的源极； (2) 二极管D1和D2须靠近电感，电流检测电阻须靠近电感； (3) 输出电容须靠近电流检测电阻； www.consonance-elec.com 8 Rev 1.0 如韵电子 CONSONANCE (4) 输入滤波电容，P沟道MOS场效应晶体管，二极管D1和D2，电感，电流检测电阻和输出滤波电容的引 线要尽量短； (5) 在CN3801的GND管脚和COM管脚的回路补偿元件的接地端要单独接到系统地，这样可以避免开关噪声 影响回路的稳定性。输入电容的接地端，二极管D2的正极和输出电容的接地端要先接到同一块铜皮再 返回系统地。此点对保证CN3768正常工作非常重要。 (6) 电流检测电阻RCS的放置方向要保证从芯片的CSP管脚和BAT管脚到RCS的连线比较短。CSP管脚和BAT 管脚到RCS的连线要在同一层次上，而且距离要尽可能小。为了保证充电电流检测精度，CSP管脚和BAT 管脚要直接连接到电流检测电阻上。如图4所示。 图 3 充电电流的检测 www.consonance-elec.com 9 Rev 1.0 如韵电子 CONSONANCE 封装信息 本文中所描述的电路仅供参考，上海如韵电子有限公司对使用本文中所描述的电路不承担任何责任。上海 如韵电子有限公司保留对器件的设计或者器件的技术规格书随时做出修改而不特别通知的权利。 www.consonance-elec.com 10 Rev 1.0
