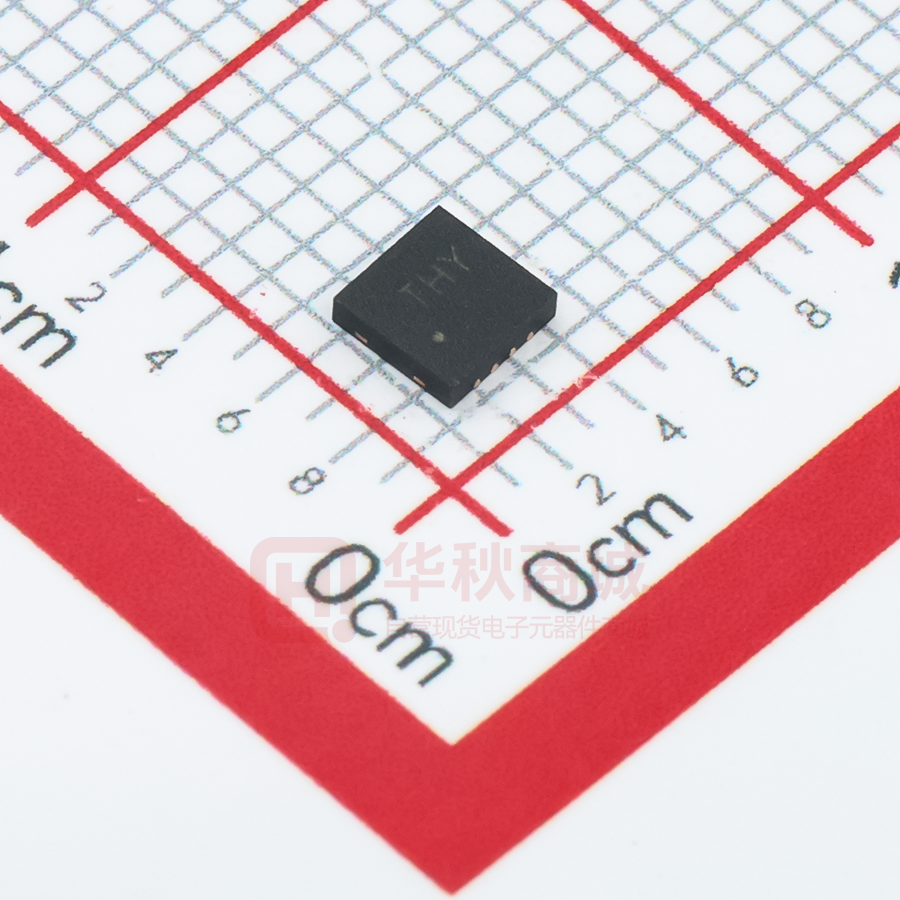

CN3165

CN3165

  • 厂商:

    CONSONANCE(上海如韵)

  • 封装:

    DFN8_3.1X3.1MM

  • 描述:

    可用太阳能板供电的锂电池充电管理芯片

  • 详情介绍
  • 数据手册
  • 价格&库存
CN3165 数据手册
如韵电子 CONSONANCE 可用太阳能板供电的锂电池充电管理芯片 CN3165 概述: 特点: CN3165是可以用太阳能板供电的单节锂电池充电 管理芯片。该器件内部包括功率晶体管,应用时 不需要外部的电流检测电阻和阻流二极管。内部 的充电电流自适应模块能够根据输入电源的电流 输出能力自动调整充电电流,用户不需要考虑最 坏情况,可最大限度地利用输入电源的电流输出 能力,非常适合利用太阳能板等电流输出能力有 限的电源供电的锂电池充电应用。CN3165只需要 极少的外围元器件,非常适合于便携式应用的领 域。热调制电路可以在器件的功耗比较大或者环 境温度比较高的时候将芯片温度控制在安全范围 内。内部固定的恒压充电电压为4.2V,也可以通 过一个外部的电阻向上调节。充电电流通过一个 外部电阻设置。当输入电压掉电时,CN3165自动 进入低功耗的睡眠模式,此时电池的电流消耗小 于3微安。其它功能包括输入电压过低锁存,自动 再充电,电池温度监控以及充电状态/充电结束状 态指示等功能。 CN3165采用散热增强型的8管脚DFN封装。                   应用:      太阳能充电器 利用太阳能板充电的应用 输入电源电流输出能力有限的应用 便携式设备 各种充电器 www.consonance-elec.com 内部集成有充电电流自适应模块,能根据输 入电压源的电流输出能力自动调整充电电流 可利用太阳能板等输出电流能力有限的电压 源供电的锂电池充电应用 输入电压范围:4.4V 到 6V 片内功率晶体管 不需要外部阻流二极管和电流检测电阻 恒压充电电压 4.2V,也可通过一个外部电阻 向上调节 可作为电压源使用 内部软启动电路 为了激活深度放电的电池和减小功耗,在电 池电压较低时采用涓流充电模式 可设置的持续恒流充电电流可达 1A 采用恒流/恒压/恒温模式充电,既可以使充 电电流最大化,又可以防止芯片过热 电源电压掉电时自动进入低功耗的睡眠模式 充电状态和充电结束状态双指示输出 C/10充电结束检测 自动再充电 电池温度监测功能 封装形式DFN-8 产品无铅,满足rohs,不含卤素 管脚排列: 1 REV 1.0 如韵电子 CONSONANCE 应用电路: 图 1 典型应用电路(恒压充电电压 4.2V) 图 2 应用电路(利用外接电阻调整恒压充电电压) 在图 2 中,电池正极端的恒压充电电压为: VREG = 4.2+3.707×10-6×Rx www.consonance-elec.com 2 REV 1.0 如韵电子 CONSONANCE 其中,VREG的单位是伏特 Rx 的单位是欧姆 注:当使用外部电阻调整恒压充电电压时,由于芯片内部和外部的温度不一致及芯片生产时 的工艺偏差等原因,可能导致恒压充电电压的精度变差和温度系数变大。 订购信息 型号 CN3165 封装形式 DFN-8 包装 编带,盘装,5000/盘 表面印记 THY 工作温度范围 -40℃ 到 +85℃ 功能框图: 图 3 功能框图 www.consonance-elec.com 3 REV 1.0 如韵电子 CONSONANCE 管脚功能描述 序号 名称 功能描述 TEMP 电池温度检测输入端。将TEMP管脚接到电池的NTC传感器的输出端。如 果TEMP管脚的电压小于输入电压的45%或者大于输入电压的80%,意味着 电池温度过低或过高,则充电将被暂停。如果TEMP在输入电压的45%和 80%之间,则电池故障状态将被清除,充电将继续。 如果将TEMP管脚接到地,电池温度监测功能将被禁止。 2 ISET 恒流充电电流设置和充电电流监测端。从ISET管脚连接一个外部电阻到地 端可以对充电电流进行编程。在涓流充电阶段,此管脚的电压被调制在 0.12V;在恒流充电阶段,此管脚的电压被调制在1.205V。在充电状态的所 有模式,此管脚的电压都可以根据下面的公式来监测充电电流: ICH = (VISET×986)/RISET 3 GND 电源地 VIN 输入电压正输入端。此管脚的电压为内部电路的工作电源。当VIN与BAT 管脚的电压差小于10mV时,CN3165将进入低功耗的睡眠模式,此时BAT 管脚的电流小于3µA。 BAT 电池连接端。将电池的正极连接到此管脚。在电源电压低于低电压锁存阈 值或者睡眠模式,BAT管脚的电流小于3µA。BAT管脚向电池提供充电电 流和恒压充电电压。 1 4 5 6 漏极开路输出的充电结束状态指示端。当充电结束时, 管脚被内部 开关拉到低电平,表示充电已经结束;否则 管脚处于高阻态。 7 漏极开路输出的充电状态指示端。当充电器向电池充电时, 管脚被内 部开关拉到低电平,表示充电正在进行;否则 管脚处于高阻态。 8 FB 电池电压检测输入端。此管脚用来检测电池正极的电压,从而精确调制恒 压充电时电池正极的电压,避免了从电池的正极到CN3165的BAT管脚之间 的导线电阻或接触电阻等寄生电阻对充电的影响。如果在FB管脚和BAT管 脚之间接一个电阻,可以向上调整恒压充电电压。 9 PAD 散热片。芯片背面的散热片,需要接到地(GND)。 极限参数 管脚电压………………………-0.3V to 6.5V BAT 管脚短路持续时间………连续 存储温度…...……-65℃ to 150℃ 焊接温度(10 秒)……...…..260℃ 最高结温….………..…………150℃ 工作温度….…..……-40℃ to 85℃ 热阻(DFN8)……………………TBD 超出以上所列的极限参数可能造成器件的永久损坏。以上给出的仅仅是极限范围,在这样的极限条件下 工作,器件的技术指标将得不到保证,长期在这种条件下还会影响器件的可靠性。 www.consonance-elec.com 4 REV 1.0 如韵电子 CONSONANCE 电气参数: (VIN=5V, 除非另外注明,TA=-40℃ 到 85℃, 典型值在环境温度为25℃时测得) 参数 符号 输入电源电压 VIN 工作电流 IVIN Vuvlo 电源低电压锁存阈值 电源低电压锁存阈值 回滞 Huvlo 软启动时间 tSS 恒压充电电压 VREG ICC 测试条件 最小 典型 最大 单位 6 V 500 660 µA 2.4 2.65 V 4.4 350 BAT端无负载 VIN下降 0.12 V 100 160 220 FB端连接到BAT端 4.158 4.2 4.242 RISET=1.18K, 恒流充电模式 900 1000 1100 IPRE RISET=1.18K, VBAT=2.4V 75 100 125 ISLP VIN=0V, 睡眠模式 预充电阈值 VPRE FB管脚电压上升 预充电阈值回滞 HPRE 电池连接端电流 微秒 V mA 3 µA 73 %VREG 预充电阈值 67 70 4.2 %VREG 充电结束阈值 充电结束阈值 Vterm 测ISET管脚的电压 IRECH 充电电流上升 30 %ICC 睡眠模式阈值 VSLP VIN下降 测量电压差(VIN-VBAT) 10 mV 睡眠模式解除阈值 VSLPR 60 mV 96 120 144 mV 再充电阈值 再充电阈值 睡眠模式 VIN上升 测量电压差(VIN-VBAT) ISET管脚 ISET管脚电压 VISET VBAT
CN3165
物料型号:CN3165 器件简介:CN3165是一款单节锂电池充电管理芯片,适用于太阳能板供电,内部集成功率晶体管,无需外部电流检测电阻和阻流二极管。

具备自适应充电电流功能,可根据输入电源的电流输出能力自动调整充电电流,非常适合太阳能板等电流输出能力有限的电源供电的锂电池充电应用。

引脚分配:1. TEMP - 电池温度检测输入端;2. ISET - 恒流充电电流设置和充电电流监测端;3. GND - 电源地;4. VIN - 输入电压正输入端;5. BAT - 电池连接端;6. DONE - 充电结束状态指示端;7. CHRG - 充电状态指示端;8. FB - 电池电压检测输入端;9. PAD - 散热片。

参数特性:输入电压范围4.4V到6V,内部软启动电路,可设置的持续恒流充电电流可达1A,采用恒流/恒压/恒温模式充电,电源电压掉电时自动进入低功耗的睡眠模式。

功能详解:CN3165具有输入电压过低锁存、自动再充电、电池温度监控以及充电状态/充电结束状态指示等功能。

内部固定的恒压充电电压为4.2V,也可以通过外部电阻向上调节。

充电电流通过一个外部电阻设置。

应用信息:适用于太阳能充电器、利用太阳能板充电的应用、输入电源电流输出能力有限的应用、便携式设备、各种充电器。

封装信息:CN3165采用散热增强型的8管脚DFN封装。

封装形式DFN-8,工作温度范围为-40℃到+85℃。

产品无铅,满足RoHS标准,不含卤素。
