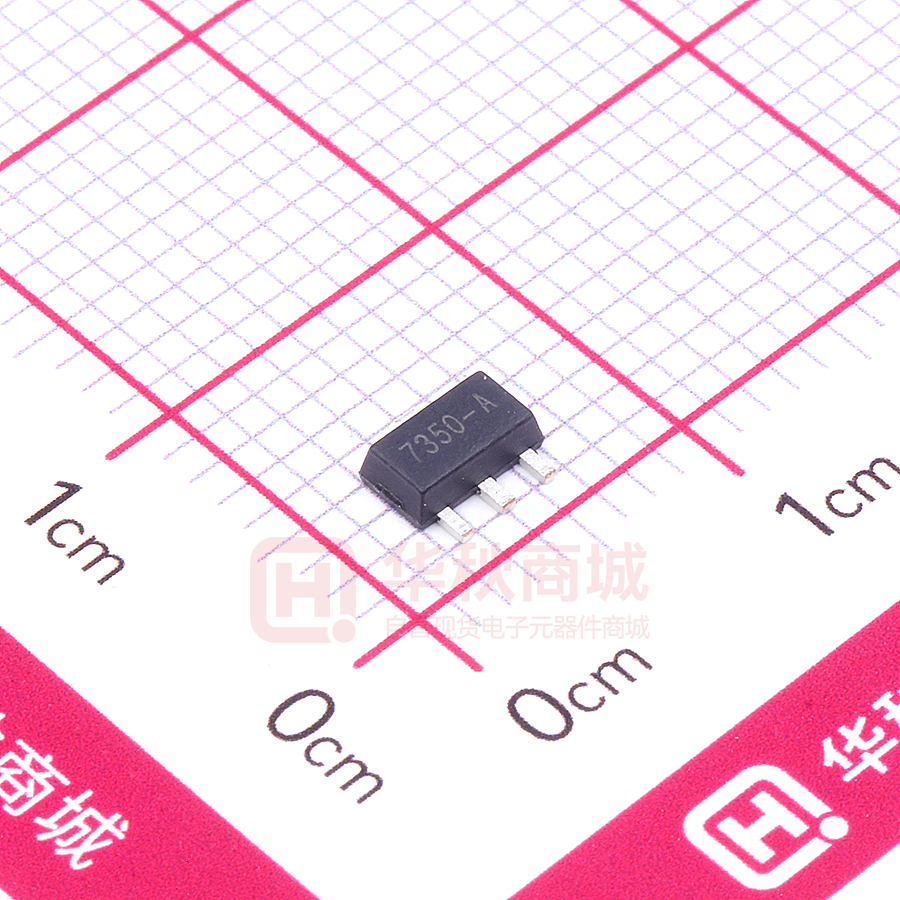

HT7350-A

UMW R UMW HT73XX-A 系列 73XX HT73XX-A LDO 线性稳压器 ■ 产品简介 HT73XX-A 系列是一款实用 CMOS 技术开发的低压差、高精度输出电压、超低功耗电流的正电压型电压稳 压电路。由于内置有低通态电阻晶体管，因而如数输出压差低，同时具有高输入电压承受能力，最高工作 电压可达 12V，适合需要较高耐压的应用电路。 ■ 产品特点 ● ● ● ● ● 输出电压精度高：精度±3% 超低功耗电流：典型值 3uA 低输出电压温漂：典型值 50 ppm/℃ 高输入耐压：升至 12V 保持输出稳压 封装形式：TO-92、SOT89-3、SOT23-3 ■ 产品用途 ● ● ● 使用电池供电设备的稳压电源 家电玩具的稳压电源 便携式医用仪器稳压电源 ● ● 通信设备的稳压电源 移动电话用的稳压电源 ■ 封装形式和管脚功能定义 TO-92 1 2 3 管脚序号 SOT89-3 SOT23-3 1 1 2 3 3 2 管脚 定义 GND VIN VOUT 功能说明 芯片接地端 启动输入端 芯片输出端 ■ 型号选择 名称 HT73XX-A www.umw-ic.com HT7318-A 型号 最高输入电压(V) 12 输出电压(V) 1.8 HT7325-A 12 2.5 HT7327-A 12 2.7 HT7330-A 12 3.0 HT7333-A 12 3.3 HT7336-A 12 3.6 6 HT7350-A 12 5.0 1 容差 封装形式 +3% +3% +3% +3% +3% +3% +3% TO92 SOT89-3 SOT23-3 友台半导体有限公司 UMW R UMW HT73XX-A ■ 原理框图 ■ 应用电路 Vin Vout 73XX GND VIN Vout 1 2 3 Vin Vout C1 10uF Vref C2 10uF GND ■ 极限参数 项目 符号 参数 极限值 单位 电压 VIN 最大输入电压 15 V 功耗 PD 功耗 400 mW Tw 工作温度 -25～70 ℃ Tc 存储温度 -50～125 ℃ Th 焊接温度 260 ℃,10s 温度 ■ 电学特性 ◆ HT7318-A ( TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN=2.8V，IOUT=40mA 1.746 1.8 1.854 V IOUT 输出电流 VIN=2.8V，VOUT≥1.62V 150 -- － mA △VOUT 负载调节 VIN=2.8V， 1mA≤IOUT ≤60mA － 45 90 mV VDIF 跌落电压 IOUT=40mA － 170 － mV ISS 静态电流 VIN=2.8V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 2.8V≤VIN≤12V， IOUT=40mA － 0.2 0.3 ％/V VIN 输入电压 － － － 12 V ΔVOUT /ΔTa 温度系数 VIN=2.8V，IOUT=40mA， 0℃≤Ta≤85℃ － +0.7 － mV/℃ www.umw-ic.com 2 友台半导体有限公司 UMW R ◆ HT7325-A UMW HT73XX-A (TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN=3.5V，IOUT=40mA 2.425 2.5 2.575 V IOUT 输出电流 VIN=3.5V，VOUT≥2.25V 180 -- － mA △VOUT 负载调节 VIN=3.5V， 1mA≤IOUT ≤60mA － 45 90 mV VDIF 跌落电压 IOUT=40mA － 110 － mV ISS 静态电流 VIN=3.5V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 3.5V≤VIN≤12V， IOUT=40mA － 0.2 0.3 ％/V VIN 输入电压 － － － 12 V ΔVOUT /ΔTa 温度系数 VIN=3.5V，IOUT=40mA， 0℃≤Ta≤85℃ － +0.7 － mV/℃ ◆ HT7327-A (TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN=3.7V，IOUT=40mA 2.619 2.7 2.781 V IOUT 输出电流 VIN=3.7V，VOUT≥2.43V 200 -- － mA △VOUT 负载调节 VIN=3.7V， 1mA≤IOUT ≤60mA － 45 90 mV VDIF 跌落电压 IOUT=40mA － 100 － mV ISS 静态电流 VIN=3.7V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 3.7V≤VIN≤12V， IOUT=40mA － 0.2 0.3 ％/V VIN 输入电压 － － － 12 V ΔVOUT /ΔTa 温度系数 VIN=3.7V，IOUT=40mA， 0℃≤Ta≤85℃ － +0.7 － mV/℃ ◆ 7330-A HT7330 (TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN=4V，IOUT=40mA 2.91 3 3.09 V IOUT 输出电流 VIN=4V，VOUT≥2.7V 250 -- － mA △VOUT 负载调节 VIN=4V，1mA≤IOUT ≤60mA － 45 90 mV VDIF 跌落电压 IOUT=40mA － 95 － mV ISS 静态电流 VIN=4V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 4V≤VIN≤12V， IOUT=40mA － 0.2 0.3 ％/V VIN 输入电压 － － － 12 V ΔVOUT /ΔTa 温度系数 VIN=4V，IOUT=40mA， 0℃≤Ta≤85℃ － +0.7 － mV/℃ www.umw-ic.com 3 友台半导体有限公司 UMW R UMW HT73XX-A ◆ HT7333-A (TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN=4.3V，IOUT=40mA 3.201 3.3 3.399 V IOUT 输出电流 VIN=4.3V，VOUT≥2.97V 250 -- － mA △VOUT 负载调节 VIN=4.3V， 1mA≤IOUT ≤60mA － 45 90 VDIF 跌落电压 IOUT=40mA － 90 － mV ISS 静态电流 VIN=4.3V，空载 － 2 3 µA Line Regulation 4.3V≤VIN≤12V， IOUT=40mA － 0.2 0.3 ％/V VIN 输入电压 － － － 12 V ΔVOUT /ΔTa 温度系数 － +0.7 － mV/℃ ΔVOUT /(ΔVIN * VOUT) ◆ HT7336-A VIN=4.3V，IOUT=40mA， 0℃≤Ta≤85℃ mV ( TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN=4.5V，IOUT=40mA 3.492 3.6 3.708 V IOUT 输出电流 VIN=4.5V，VOUT≥3.15V 250 -- － mA 负载调节 VIN=4.5V， 1mA≤IOUT ≤60mA － 45 90 mV VDIF 跌落电压 IOUT=40mA － 80 － mV ISS 静态电流 VIN=4.5V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 4.5V≤VIN≤12V， IOUT=40mA － 0.2 0.3 ％/V VIN 输入电压 － － － 12 V ΔVOUT /ΔTa 温度系数 VIN=4.5V，IOUT=40mA， 0℃≤Ta≤85℃ － +0.7 － mV/℃ △VOUT ◆ HT7350-A (TOPT=25℃) 符号 参数 测试条件 最小值 典型值 最大值 单位 VOUT 输出电压 VIN=6V，IOUT=40mA 4.85 5 5.15 V IOUT 输出电流 VIN=6V，VOUT≥4.5V 250 -- － mA △VOUT 负载调节 VIN=6V，1mA≤IOUT ≤60mA － 45 90 mV VDIF 跌落电压 IOUT=40mA － 60 － mV ISS 静态电流 VIN=6V，空载 － 2 3 µA ΔVOUT /(ΔVIN * VOUT) Line Regulation 6V≤VIN≤12V， IOUT=40mA － 0.2 0.3 ％/V VIN 输入电压 － － － 12 V ΔVOUT /ΔTa 温度系数 VIN=6V，IOUT=40mA， 0℃≤Ta≤85℃ － +0.7 － mV/℃ www.umw-ic.com 4 友台半导体有限公司 UMW R UMW HT73XX-A ■ 封装信息 www.umw-ic.com 5 友台半导体有限公司 UMW R www.umw-ic.com UMW HT73XX-A 6 友台半导体有限公司 UMW R www.umw-ic.com UMW HT73XX-A 7 友台半导体有限公司
