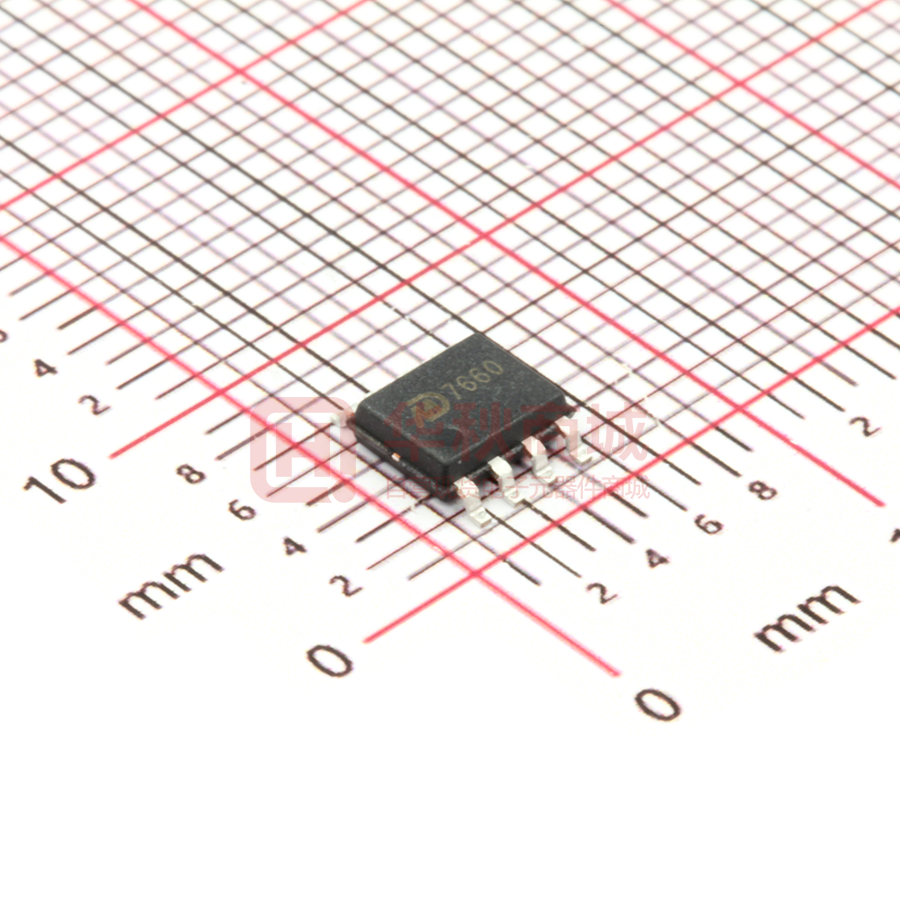

MD7660

上海明达微电子有限公司 MD7660  说明： MD7660 是一款 CMOS 开关电容电压转换器。MD7660 被设计用于将正电压完全的转 换成负电压。只需要两个低成本的电解电容作为外部器件。  特性：  管脚结构图： ◆ VDD 简单的转换为-VDD ◆ 串联后可将 VDD 转换为-2VDD ◆ 使用方便-只需要两个外部电容 ◆ 大范围的工作电压：3V 到 12V ◆ SOP8 封装  管脚说明： 引脚 名称 输入\输出 功能说明 1 BOOST 输入 连接到VDD从而获得更高的开关频率 2 CAP+ 输出 连接到外部电容C1的正端 3 VSS - 4 CAP- 输出 连接到外部电容C1的负端 5 VOUT 输出 连接到外部电容C2的负端，输出电压通过这个引脚 6 LV 输入 悬空可启动稳压器,连接到VSS可以绕过稳压器并改善低电压的应用 7 OSC 输入\输出 8 VDD - 连接到电源负极GND 外部频率输入脚,也可以连接到外部电容来降低开关频率 连接到电源正极 第 1 页 共 7 页 上海明达微电子有限公司 MD7660  极限参数： ◆ 电源电压VDD：VSS-0.3V～VSS+12V ◆ 工作温度：-40℃～+85℃ ◆ 存放温度：-50℃～+125℃  电气特性： 测试条件 符号 VDD 参数 工作电压 VDD 条件 - - 3V IDD Fosc 静态电流 单位 3 - 12 V - 15 50 μA - 50 100 3V 1 6 - 系统频率 - Iout=10mA KHz 4 10 - - 120 250 输出电源电阻 Ω 5V Iout=20mA 3V Peff 最大值 5V 3V Vcon-eff 参考值 无负载 5V Rout 最小值 电压转换效率 - 80 120 99 - - 无负载 % 5V 99 99.9 - 3V 93 95 - 功率 RL=5KΩ 5V % 93 94 - 第 2 页 共 7 页 上海明达微电子有限公司 MD7660  内部框图：  工作原理： MD7660 只需要两个外部电解电容就可以完成负电压的转换。MD7660 有四个 MOS 功率开 关：S1、S2、S3 和 S4。前半个周期时，S2 和 S4 断开，VDD 通过 S1 和 S3 给电容 C1 充 电。后半个周期时，S1 和 S3 断开，电容 C1 上的电荷通过 S2 和 S4 转移到电容 C2 上。这 样，电容 C2 上的电压值就是 VDD。因为 C2 的正极连接到了 VSS，所以我们就在 VOUT 脚 的到了值为-VDD 的电压。 第 3 页 共 7 页 上海明达微电子有限公司 MD7660  应用电路： ①负电压转换 ②外部开关频率 第 4 页 共 7 页 上海明达微电子有限公司 MD7660 ③电压倍增 ④低开关频率 注：Cosc是一个几十皮法的电容 第 5 页 共 7 页 上海明达微电子有限公司 MD7660  典型工作曲线： 第 6 页 共 7 页 上海明达微电子有限公司 MD7660  封装尺寸： 第 7 页 共 7 页
