ELECTRONIC GIANT
EG4427 芯片用户手册
带 SD 功能双路驱动芯片
2019 © 屹晶微电子有限公司 版权所有
REV 1.0
屹晶微电子有限公司
EG4427 芯片数据手册 V1.0
带 SD 功能双路驱动芯片
版本变更记录
版本号
日期
描述
V1.0
2019 年 01 月 10 日
EG4427 数据手册初稿
2019 ©屹晶微电子有限公司 版权所有
www.egmicro.com
1/1
EG4427 芯片数据手册 V1.0
屹晶微电子有限公司
带 SD 功能双路驱动芯片
目
1.
2.
3.
4.
5.
6.
7.
8.
录
特性 ..................................................................................................................................................................... 1
描述 ..................................................................................................................................................................... 1
应用领域 ............................................................................................................................................................. 1
引脚 ..................................................................................................................................................................... 2
4.1 引脚定义 ................................................................................................................................................... 2
4.2 引脚描述 ................................................................................................................................................... 2
结构框图 ............................................................................................................................................................. 3
典型应用电路 ..................................................................................................................................................... 3
电气特性 ............................................................................................................................................................. 4
7.1 极限参数 ................................................................................................................................................... 4
7.2 典型参数 ................................................................................................................................................... 4
7.3 开关时间波形图 ....................................................................................................................................... 5
7.4 输入输出逻辑 ........................................................................................................................................... 5
封装尺寸 ............................................................................................................................................................. 6
8.1 SOP8 封装尺寸 .......................................................................................................................................... 6
2019 ©屹晶微电子有限公司 版权所有
www.egmicro.com
1/1
屹晶微电子有限公司
EG4427 芯片数据手册 V1.0
带 SD 功能双路驱动芯片
EG4427 芯片数据手册 V1.0
1. 特性
◼
◼
◼
◼
◼
◼
◼
◼
适应 5V、3.3V 输入电压
VCC 电压范围 3V-20V
输出电流能力 IO+/- 1.5A/1.5A
输入输出延时短
SD 输入通道高电平有效,关闭 HO、LO 输出。
外围器件少
静态电流小于 1uA,非常适合电池场合

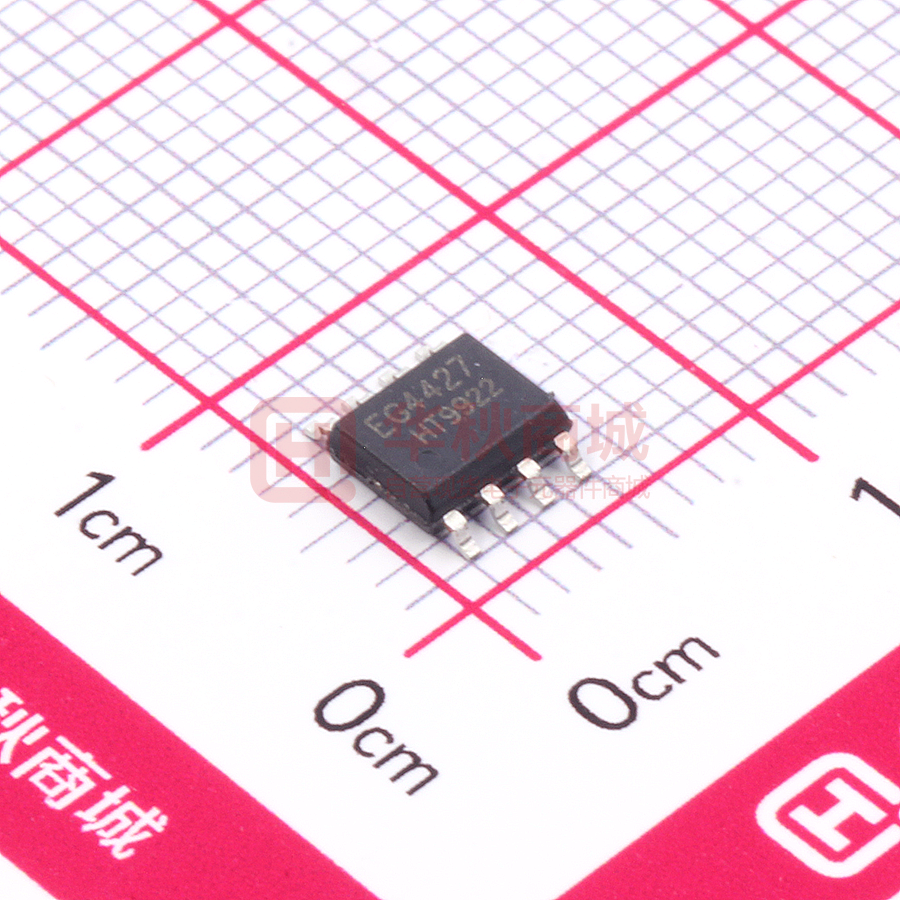

封装形式:SOP8
2. 描述
EG4427 是一款高性价比、带SD功能的双路独立驱动专用芯片,内部集成了逻辑信号输入处理电路、
电平位移电路、输出驱动电路,用于电机控制器、电源、变压器中的驱动电路。
EG4427 的电源电压范围宽 3V~20V,静态功耗小于 1uA。该芯片输入通道 INA 以及 INB 各内建了一
个 100K 下拉电阻;SD 内建了一个 100K 下拉电阻,在 SD 输入悬空时,不影响 OUTA 与 OUTB 的输出;
输出电流能力 IO+/- 1.5/1.5A;采用 SOP8 封装。
3. 应用领域
◼
◼
◼
移动电源
变频水泵控制器
电源
◼
◼
◼
无线充电驱动器
电机驱动器
驱动变压器
2019 ©屹晶微电子有限公司 版权所有
www.egmicro.com
1/1
EG4427 芯片数据手册 V1.0
屹晶微电子有限公司
带 SD 功能双路驱动芯片
4. 引脚
4.1 引脚定义
SD
OUTA
VDD
OUTB
8
7
6
5
EG4427
1
2
3
4
NC
INA
GND
INB
图 4-1. EG4427 管脚定义
4.2 引脚描述
引脚序号
引脚名称
I/O
1
NC
NC
2
INA
I
3
GND
GND
描述
NC
逻辑输入控制信号,控制输出 OUTA
“0”对应 OUTA 低电平
“1”对应 OUTA 高电平
芯片的地端。
4
INB
I
逻辑输入控制信号,控制输出 OUTB
“0”对应 OUTB 低电平
“1”对应 OUTB 高电平
5
OUTB
O
B 路输出脚
6
VDD
power
7
OUTA
O
A 路输出脚
I
逻辑输入控制信号高电平有效,强行使 OUTA、OUTB 输出低电平。
“0”允许 OUTA、OUTB 随 INA、INB 输入控制。
“1”强行使 OUTA、OUTB 输出低电平。
8
SD
芯片电源
2019 ©屹晶微电子有限公司 版权所有
www.egmicro.com
2/6
EG4427 芯片数据手册 V1.0
屹晶微电子有限公司
带 SD 功能双路驱动芯片
5. 结构框图
6 VDD
逻辑输入
2
INA
电
平
位
移
逻辑控制电路
100K
8
SD
驱
动
7
OUTA
逻辑输入
3 GND
100K
6 VDD
电
平
位
移
逻辑输入
逻辑控制电路
4
INB
驱
动
100K
5
OUTB
3 GND
图 5-1. EG4427 内部电路图
6. 典型应用电路
+VIN
+VO
HGND
U1
NC
INA
SD
1
8
2
7
INA
OUTA
GND
INB
EG4427
VDD
3
6
4
5
INB
+12V
+5.1V
OUTB
EG393
1K
1n
图 6-1. EG4427 典型应用电路图
2019 ©屹晶微电子有限公司 版权所有
www.egmicro.com
3/6
EG4427 芯片数据手册 V1.0
屹晶微电子有限公司
带 SD 功能双路驱动芯片
7. 电气特性
7.1 极限参数
无另外说明,在 TA=25℃条件下
符号
参数名称
测试条件
最小
最大
单位
OUTA、OUTB
输出
-
-0.3
VDD+0.3
V
VDD
电源
-
-0.3
20
V
INA、INB、SD
逻辑信号输入电平
-
-0.3
20
V
TA
环境温度
-
-45
125
℃
Tstr
储存温度
-
-55
150
℃
TL
焊接温度
T=10S
-
300
℃
注:超出所列的极限参数可能导致芯片内部永久性损坏,在极限的条件长时间运行会影响芯片的可靠性。
7.2 典型参数
无另外说明,在 TA=25℃,Vcc=12V,负载电容 CL=1nF 条件下
参数名称
符号
测试条件
最小
典型
最大
单位
电源
Vcc
-
3.0
12
20
V
静态电流
Icc
输入悬空,Vcc=12V
-
-
1
uA
Vin(H)
所有输入控制信号
2.5
-
-
V
Vin(L)
所有输入控制信号
-0.3
0
1.0
V
Iin(H)
Vin=5V
-
-
50
uA
Iin(L)
Vin=0V
-10
-
-
uA
输入逻辑信号高
电位
输入逻辑信号低
电位
输入逻辑信号高
电平的电流
输入逻辑信号低
电平的电流
低端输出 LO 开关时间特性
开延时
Ton
见图 7-1
-
80
150
nS
关延时
Toff
见图 7-1
-
60
100
nS
上升时间
Tr
见图 7-1
-
40
100
nS
下降时间
Tf
见图 7-1
-
20
50
nS
-
1.5
-
A
-
1.5
-
A
IO 输出最大驱动能力
IO 输出拉电流
IO+
IO 输出灌电流
IO-
Vo=0V,VIN=VIH
PW≤10uS
Vo=12V,VIN=VIL
PW≤10uS
2019 ©屹晶微电子有限公司 版权所有
www.egmicro.com
4/6
EG4427 芯片数据手册 V1.0
屹晶微电子有限公司
带 SD 功能双路驱动芯片
7.3 开关时间波形图
50%
INA/B
50%
Toff
Ton
Tf
Tr
90%
90%
OUTA/B
10%
10%
图 7-1. 输出 LO 开关时间波形图图
7.4 输入输出逻辑
1
INA/B
1
0
0
0
1
1
SD
0
1
0
1
0
0
0
1
0
0
0
0
1
1
OUTA/B
1
0
1
0
1
0
0
0
0
0
0
0
图7-2. 输入信号和输出信号逻辑功能图
输入信号和输出信号逻辑真值表:
输入
输出
输入、输出逻辑
INA
INB
SD
OUTA
OUTB
0
0
0
0
0
0
1
0
0
1
1
0
0
1
0
1
1
0
1
1
1 或者 0
1 或者 0
1
0
0
从真值表可知,在输入逻辑信号 SD 为“1”时,不管 INA、INB 为“1”或者“0”情况下,芯片输出 OUTA、OUTB
同时为“0”。
2019 ©屹晶微电子有限公司 版权所有
www.egmicro.com
5/6
屹晶微电子有限公司
EG4427 芯片数据手册 V1.0
带 SD 功能双路驱动芯片
8. 封装尺寸
8.1 SOP8 封装尺寸
2019 ©屹晶微电子有限公司 版权所有
www.egmicro.com
6/6
