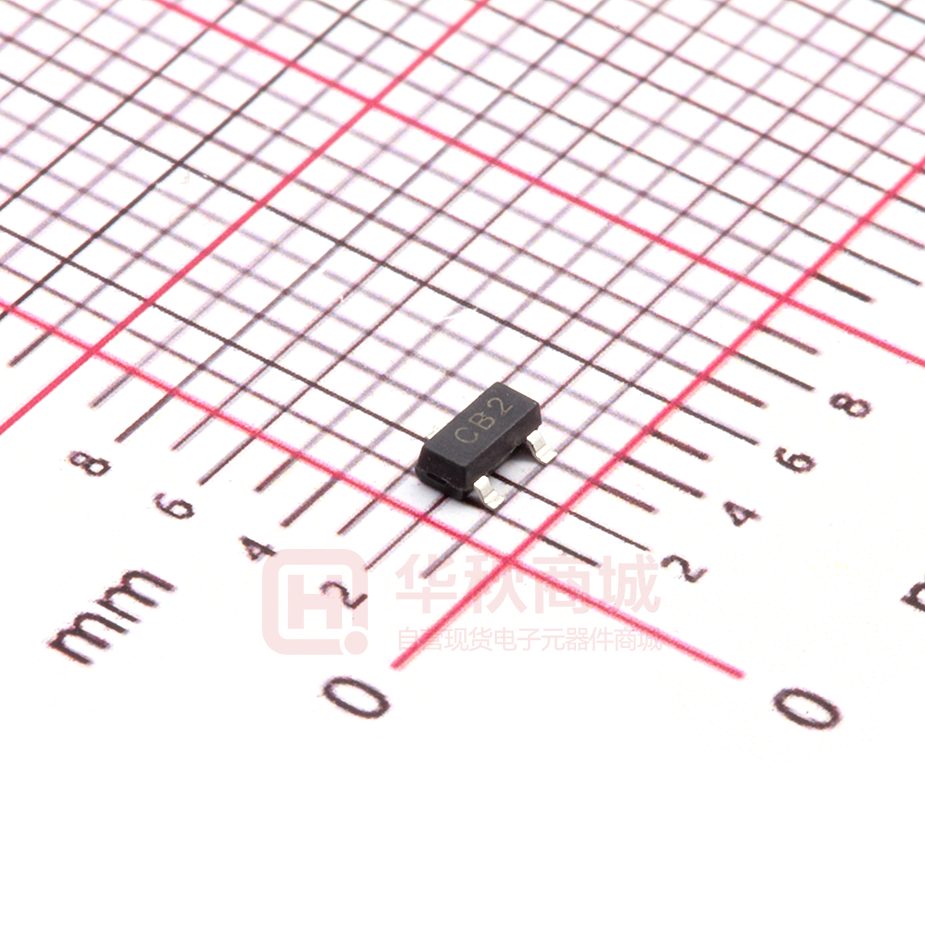

PESD1CAN

厂商：
UMW(友台)
封装：
SOT23
描述：
ESD VRWM=24V VBR(Min)=25.5V VC=70V IPP=3A Ppp=200W SOT23

数据手册：

下载PESD1CAN.pdf

立即购买

详情介绍
数据手册
价格&库存

PESD1CAN 数据手册

PESD1CAN Features ■ 200 W peak pulse power (tp = 8/20μs) ■ Bidirectional configurations ■ Solid-state silicon-avalanche technology ■ Low clamping voltage ■ Low leakage current ■ IEC 61000-4-2 ±30kV contact ±30kV air ■ IEC 61000-4-4 (EFT) 40A(5/50ns) ■ IEC 61000-4-5 (Lightning) 3A(8/20μs) 1 1 1 3 3 2 Dataline ■ ■ Dataline Teller Machines Automatic ■ Net works ■ ■ Net works Power line ■ Power line 3 3 2 2 2 SOT-23 (Top View) SOT-23 (Top View) Applications ■ 1 Mechanical Data ■ ■ SOT-23 package ■ Molding compound flammability rating: UL 94V-0 SOT-23 package ■ Packaging: Tape and Reel ■ ■ RoHS/WEEE Packaging: Tape andCompliant Reel ■ RoHS/WEEE Compliant Absolute Maximum Rating Rating Symbol Value Units Peak Pulse Power ( tp =8/20μs ) PPP 200 W Peak Pulse Current ( tp =8/20μs ) (note1) Ipp 3 A VESD 30 30 kV Lead Soldering Temperature TL 260 ℃ Junction Temperature TJ -55 to + 125 ℃ Storage Temperature Tstg -55 to + 125 ℃ ESD per IEC 61000-4-2 (Air) ESD per IEC 61000-4-2 (Contact) www.umw-ic.com 1 友台半导体有限公司 PESD1CAN Electrical Characteristics Parameter Symbol Reverse Stand-Off Voltage Reverse Breakdown Voltage Conditions Min Typical Max Units 24.0 V 27.6 30.3 V 0.1 0.5 μA VRWM 25.5 VBR IT=1mA Reverse Leakage Current IR VRWM=24V,T=25℃ Peak Pulse Current IPP tp =8/20μs 3 A Clamping Voltage VC IPP=3A,tp=8/20μs 70 V Junction Capacitance Cj VR = 0V, f = 1MHz 15 pF 12 Electrical Parameters (TA = 25°C unless otherwise noted) Symbol Parameter IPP Maximum Reverse Peak Pulse Current VC Clamping Voltage @ IPP V RWM IR V BR IT I IPP Working Peak Reverse Voltage VC VBR VRWM Maximum Reverse Leakage Current @ V RWM Breakdown Voltage @ IT IT IR IR IT VRWM VBR VC V Test Current IPP Note:. 8/20μs pulsewaveform. www.umw-ic.com 2 友台半导体有限公司 PESD1CAN TypicalCharacteristics Figure 2: Power Derating Curve 10 110 Percent of Rated Power for Ipp Ppp – Peak Pulse Power - Ppp(KW) Figure 1: Peak Pulse Power vs. Pulse Time 200w 8/20 sµaveform 1 0.1 0.01 0.1 1 10 100 100 90 80 70 60 50 40 30 20 10 0 1,000 0 25 td – Pulse Duration - µs Figure3: Pulse Waveform Percent Ipp 80 80 Clamping Voltage–VC (V) 90 e-1 50 40 30 td=Ipp/ 2 20 100 125 150 90 Waveform Paramters tr=8µs td=20µs 100 60 75 Figure 4: Clamping Voltage vs.Ipp 110 70 50 Ambient Temperature - TA (℃) Test Waveform Paramters tr=8µs td=20µs 70 60 50 40 30 20 10 10 0 0 0 5 www.umw-ic.com 10 15 Time (µs) 20 25 30 0 1 2 3 4 5 6 Peak Pulse Current–IPP (A) 3 友台半导体有限公司 PESD1CAN Outline Drawing – SOT-23 DIMENSIONS D SYMBOL 3 A E1 E θ 1 b L 2 e 0.25 A INCHES MAX MIN MAX 0.900 1.150 0.035 0.045 A1 0.000 0.100 A2 0.900 1.050 0.035 0.041 D 2.800 3.000 0.110 0.118 0.000 0.004 b 0.300 0.500 0.012 0.020 E 2.250 2.550 0.089 0.100 E1 1.200 1.400 0.047 0.055 e A2 MILLIMETER MIN 0.950 BSC 0.037 BSC L 0.300 0.500 0.012 0.020 θ 0 8○ 0 8○ A1 Marking WAN Ordering information Order code UMW PESD1CAN www.umw-ic.com Package SOT-23 Base qty 3000 4 Delivery mode Tape and reel 友台半导体有限公司

下载 PDF

PESD1CAN

物料型号为UMW PESD1CAN。

器件简介包括200W峰值脉冲功率、双向配置、固态硅雪崩技术、低钳位电压、低漏电流、符合IEC 61000-4-2、IEC 61000-4-4和IEC 61000-4-5标准。

引脚分配为SOT-23封装。

参数特性包括反向工作电压、反向击穿电压、反向漏电流、峰值脉冲电流、钳位电压和结电容。

功能详解涉及数据线路、网络、电源线保护。

应用信息包括用于数据线路、网络和电源线的自动取款机。

封装信息为SOT-23封装，符合UL 94V-0阻燃等级，采用胶带和卷轴包装，符合RoHS/WEEE标准。

绝对最大额定值包括峰值脉冲功率、峰值脉冲电流、ESD电压、引脚焊接温度、结温和储存温度。

电气特性包括反向工作电压、反向击穿电压、反向漏电流、峰值脉冲电流、钳位电压和结电容。

典型特性图包括峰值脉冲功率与脉冲时间关系、功率降额曲线、脉冲波形、钳位电压与峰值脉冲电流关系。
