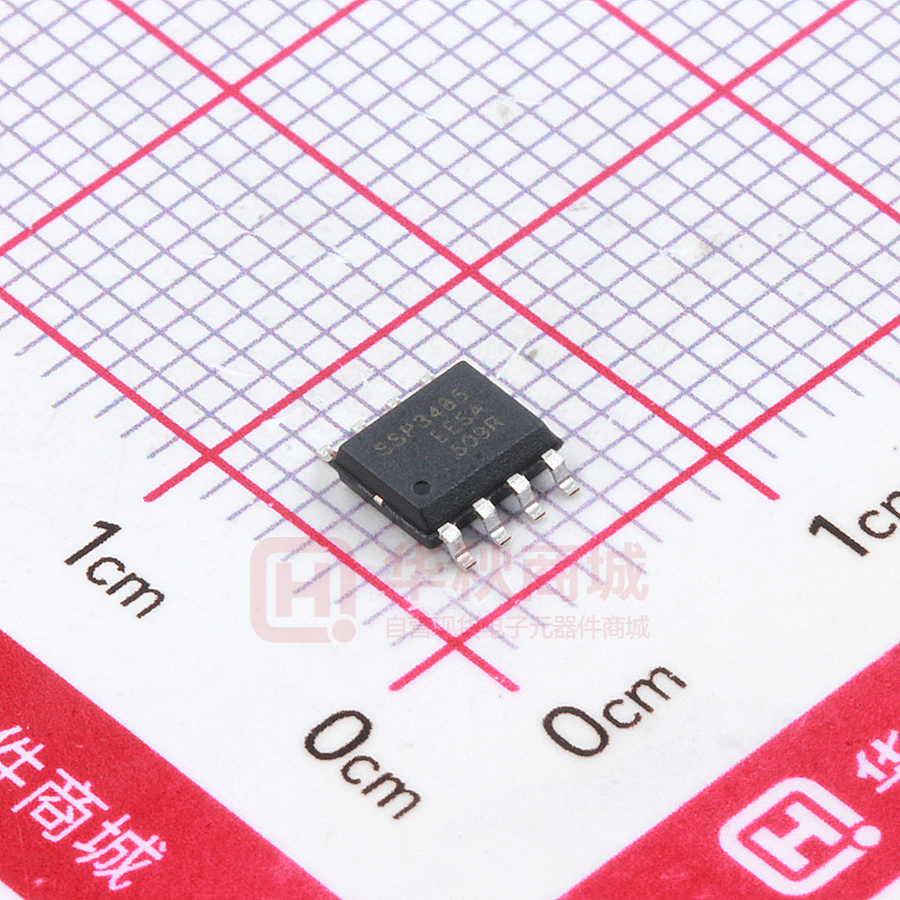

SSP3485

SSP3485 具有失效保护、低摆率、+15kV 静电防护、10Mbps 速率传输 RS-485 收发器 SSP3485 产品概述 SSP3485 用于 RS-485/RS-422 通信，是一款半双工 通信的高速收发器，其包含一路驱动器和一路接收器。 SSP3485 具有失效保护电路。具有低摆率驱动器， 能够减小 EMI 和由于不恰当的终端匹配电缆所引起的 反 射 ， 并 实 现 高 达 10Mbps 的 无 差 错 数 据 传 输 。 具 有 +15kVESD 静电放电防护功能。 SSP3485 接收器具有 1/8 单位负载输入阻抗，总线 上可以挂接多达 256 个收发器。主要应用于 RS-485/RS422 通信系统。 产品特性 ● I/O 引脚具有静电放电防护功能：+15kV HBM 其它所有引脚上都有 3 级静电放电（ESD）防护：>+8kV HBM ● 典型工作电压：5V ● 最高数据速率 10Mbps ● 封装形式：SOP8、MSOP8 应用领域 ● 智能仪器仪表 ● 工业过程控制 ● 建筑自动化网络 ● 电机控制 ● 对 EMI 灵敏的收发器应用 订货信息 产品型号 封装 包装方式 最小包装数量 SSP3485 SOP8 卷盘 3500PCS SSP3485U MSOP8 卷盘 3500PCS 上海矽朋微电子有限公司 V1.3 第1 页 共10 页 SSP3485 方框图 引脚说明 引脚 符号 功 能 属性 接收器输出端： 1 RO 如果 A-B≥-0.05V，则 RO 为高电平； 如果 A-B≤-0.2V，则 RO 为低电平； 如果 A 和 B 悬空或短接，RO 也为高电平。 O 接收器输出使能： 2 3 RE DE RE为低电平时，RO被使能； RE为高电平时，RO处于高阻抗。 驱动器输出使能： 通过将DE拉高，驱动器的输出端Y与Z被使能； I I 当DE为低电平时它们处于高阻抗。 4 DI 驱动器输入端： DI为低电平，A为低电平，B为高电平； I DI为高电平，A为高电平，B为低电平； 5 GND 6 A 接收器的输入端与驱动器的输出端。 I/O 7 B 接收器的输入端与驱动器的输出端。 I/O 8 VDD 地 电源 上海矽朋微电子有限公司 V1.3 第2 页 共10 页 SSP3485 功能描述 SSP3485 高速半双工收发器包含一个驱动器和接收器，其接收器具有 1/8 单位负载 输入阻抗，总线上可以挂接多达 256 个收发器。 接收器真值表 输入 输出 RE L DE A-B RO X ≥-0.05V H L X ≤-0.2V L L X Open/shorted H H H X Z H L X Z 驱动器真值表 输入 输出 RE X DE DI B A H H L H X H L H L L L X Z Z H L X Z 极限参数 除非另有规定，T amb = 25℃ 参 数 名 称 符 号 额 定 值 单 位 -0.3~7 V GND-0.3~V DD +0.3 V 电源电压 V DD 极限输入/输出电压 V IN /V OUT A/B 极限输入/输出电压 V INA/B /V OUTA/B -13~13 V 工作环境温度 T amb -40~85 ℃ 贮存温度 T stg -65~150 ℃ 上海矽朋微电子有限公司 V1.3 第3 页 共10 页 SSP3485 直流电气特性 除非另有规定，V DD =5V5%，T amb = 25℃ 参数说明 符号 条件 最小 典型 最大 单位 V DD V 驱动器 差分输出电压 V OD1 差分输出电压 V OD2 差分输出电压增 量 ΔV OD 共模输出电压 无负载 (1) 2.0 V R=27Ω（RS-485） (1) 1.8 V R=50Ω（RS-422） R=50Ω or 27Ω (1) 0.2 V V OC R=50Ω or 27Ω (1) 3 V ΔV OC R=50Ω or 27Ω (1) 0.2 V 数字输入高电平 V IH1 DE、RE、DI 数字输入低电平 V IL1 DE、RE、DI 数字输入电流 I IN1 DE、RE、DI DI 输入迟滞电压 Vhys A、B 输入电流 I IN2 共模输出电压增 量 2.0 -2 I OD1 0.8 V 2 A 100 DE=GND，V DD =GND or 5.25V Vin=12V Vin=-7V -7V≤V OUT ≤V DD 输出短路电流 V mA 150 A -150 A -100 mA 0V≤V OUT ≤12V 100 0V≤V OUT ≤V DD ±25 -7V≤V CM ≤12V -200 mA mA 接收器 差分阈值电压 V TH 输入迟滞电压 ΔV TH 输出高电压 -125 -50 40 mV mV V DD 1 V OH I O =-4mA，V ID =-50mV V 输出低电压 V OL I O =4mA，V ID =-200mV 0.4 V 三态输出电流 I OZR 0.4V≤V O ≤2.4V 1 A 输入电阻 R IN -7V≤V CM ≤12V 96 输出短路电流 I OSR 0V≤V RO ≤V DD 7 工作电流 I CC 无负载，RE=DI =GND or V DD 关断模式工作电 流 I SHDN DE=GND，RE=V DD kΩ 100 mA 工作电流 静电防护（A/B） ESD 上海矽朋微电子有限公司 DE=V DD 450 900 A DE=GND 450 600 A 10 A Human Body Model V1.3 15 kV 第4 页 共10 页 SSP3485 传输特性 除非另有规定，V DD =5V5%，T amb = 25℃ 参数说明 符号 条件 最小 典型 最大 单位 30 60 ns 30 60 ns 20 ns 具有限斜率功能 驱动器输入到 输出延时 驱动器输入到 输出延时 tDPLH tDPHL |tDPLH -tDPHL | tDSKEW 驱动器上升下降 时间 tDR ,t DF 数据最大传输速率 R DIFF =54Ω， C L1 =C L2 =100pF (2) R DIFF =54Ω， C L1 =C L2 =100pF (2) R DIFF =54Ω， C L1 =C L2 =100pF (2) R DIFF =54Ω， C L1 =C L2 =100pF (2) f MAX 30 ns 10 Mbps 闭合 (3) 70 ns 驱动器使能延时 tDZH C L=100pF，S2 驱动器使能延时 tDZL C L=100pF，S1 闭合 (3) 70 ns 驱动器关闭延时 tDLZ C L=15pF，S1 闭合 (3) 70 ns 驱动器关闭延时 tDHZ C L=15pF，S2 闭合 (3) 70 ns 90 250 ns 90 250 ns 接收器输入输出 延时 接收器输入输出 延时 tRPLH tRPHL |V ID |≥2.0V 上升下降时间≤15ns (4) |V ID |≥2.0V |tRPLH -t RPHL | tRSKD 接收器使能延时 tRZL C L=100pF，S1 闭合 (5) 30 70 ns tRZH C L=100pF，S2 闭合 (5) 30 70 ns C L=100pF，S1 闭合 (5) 30 70 ns C L=100pF，S2 闭合 (5) 30 70 ns 200 600 ns 接收器使能延时 接收器关闭延时 tRLZ 接收器关闭延时 tRHZ 关断模式使能时间 t SHDN 上升下降时间≤15ns (4) 30 ns 注： (1) 测试线路见图1 (2) 测试线路见图2 (3) 测试线路见图3 (4) 测试线路见图4 (5) 测试线路见图5 上海矽朋微电子有限公司 V1.3 第5 页 共10 页 SSP3485 测试电路 A R VOD VOC R B 图 1 驱动器 DC 测试 DE CL1 A DI RDIFF VID B CL2 图 2 驱动器时序测试电路 驱动器 输出 S1 500Ω CL VDD S2 图 3 驱动器使能/无效时序测试 ATE DI B A R 接收器 输出 图 4 接收器传播延时测试电路 上海矽朋微电子有限公司 V1.3 第6 页 共10 页 SSP3485 接收器输出 测试点 CRL 15pF VDD S1 1k 1k S2 图 5 接收器使能/无效时序测试 典型应用电路 图 6 典型应用图 收发器设计用于多点总线传输线上的双向数据通信。图 6 显示了典型的网络应用电 路.这些器件也能用作电缆长于 4000 英尺的线性转发器。为减小反射，应当在传输线两 端以其特性阻抗进行终端匹配，主干线以外的分支连线长度应尽可能短。 上海矽朋微电子有限公司 V1.3 第7 页 共10 页 SSP3485 封装尺寸（SOP8） 标注 最小 （mm） 最大 （mm） 标注 最小 （mm） 最大 （mm） A 4.95 5.15 C3 0.10 0.20 A1 0.37 0.47 C4 0.20TYP A2 1.27TYP D 1.05TYP A3 0.41TYP D1 0.50TYP B 5.80 6.20 R1 0.07TYP B1 3.80 4.00 R2 0.07TYP 1 17TYP B2 5.0TYP C 1.30 1.50 2 13TYP C1 0.55 0.65 3 4TYP C2 0.55 0.65 4 12TYP 上海矽朋微电子有限公司 V1.3 第8 页 共10 页 SSP3485 封装尺寸（MSOP8） 标注 最小（mm） 常规（mm） 最大（mm） A 2.90 3.0 3.10 A1 0.28 0.35 A2 0.65TYP A3 0.375TYP B 2.90 3.0 B1 4.70 5.10 B2 0.45 0.75 C 0.75 0.95 C1 3.10 1.10 C2 0.328TYP C3 0.152 C4 0.15 0.23 H 0.00 0.09  上海矽朋微电子有限公司 12TYP V1.3 第9 页 共10 页 SSP3485 特别说明 本规格说明书最终解释权归本公司所有。 版本变更说明 版本：V1.2 作者：杨阳 时间：2021.8.12 修改记录： 1. 说明书重新排版，部分数据核对 版本：V1.3 作者：杨阳 时间：2022.3.9 作者：杨阳 时间：2022.4.1 修改记录： 1. 更新订货信息 版本：V1.4 修改记录： 1. 产品增加 MSOP8 封装 型号 SSP3485U 声明 使用规格书中所出现的信息在出版当时是正确的，矽朋微电子留说明书的更改权和解 释权，并拥有不事先通知而修改产品的权利。使用者可以在确认前应从我司官网或者其它 有效渠道获取最新版本资料，并验证相关信息是否完整和最新。 用任何半导体产品在特定条件下都有一定的失效或发生故障的可能，买方有责任在使用 产品进行系统设计和整机制造时遵守安全标准并采取安全措施。产品不授权使用于救生、 维生产品或系统中做为关键部件，以避免潜在失败风险可能造成人身伤害或财产损失情况 的发生！ 上海矽朋微电子有限公司 V1.3 第10 页 共10 页
