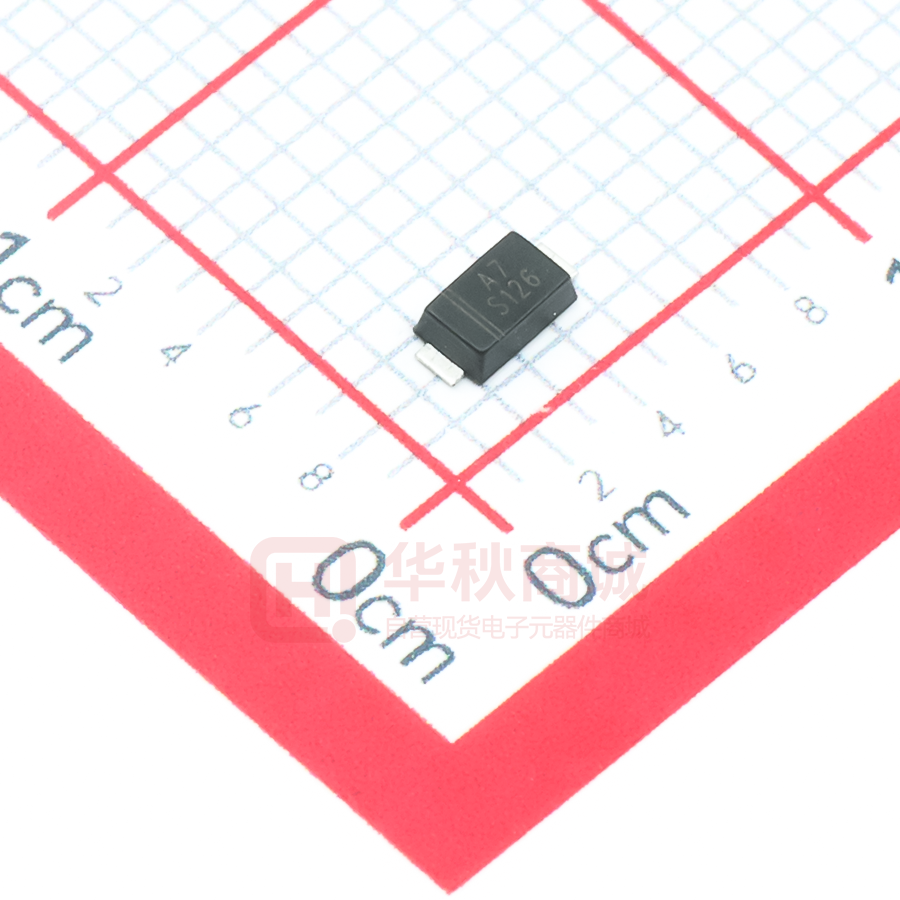

1N4007W

1N4001W~1N4007W Rev.D May.-2017 描述 / DATA SHEET Descriptions 表面贴装整流二极管，反向电压：50V~1000V，正向电流：1.0A，薄型 SOD-123FL 封装。 Surface Mount General Purpose Silicon Rectifiers，Reverse Voltage：50 to1000V，Forward Current： 1.0A，SOD-123FL thin package. 特征 / Features 玻璃钝化芯片,适用于自动放置，铅符合欧盟 RoHS 指令 2011/65/EU，适用于表面贴装。无卤产品。 Glass Passivated Chip Junction，Ideal for automated placement，Lead free in comply with EU RoHS 2011/65/EU directives，For surface mounted applications.Halogen free product. 用途 / Applications 一般用途. General purpose. 内部等效电路 / Equivalent Circuit 引脚排列 / Pinning 印章代码 / Marking 见印章说明。See Marking Instructions. http://www.fsbrec.com 1/7 1N4001W~1N4007W Rev.D May.-2017 极限参数 / DATA SHEET Absolute Maximum Ratings(Ta=25℃) 参数 Parameter 符号 Symbol 数值 Rating 1N4001W 1N4002W 1N4003W 1N4004W 1N4005W 1N4006W 1N4007W 单位 Unit Maximum Recurrent Peak Reverse Voltage VRRM 50 100 200 400 600 800 1000 V Maximum RMS Voltage VRMS 35 70 140 280 420 560 700 V VDC 50 100 200 400 600 800 1000 V Maximum DC Blocking Voltage Maximum Average Forward Rectified Current at Ta= 65℃ Peak Forward Surge Current 8.3 ms Single Half Sine Wave Superimposed on Rated Load (JEDEC Method) Typical Junction Capacitance 1） Typical Thermal Resistance2) Operating and Storage Temperature Range IF（AV） 1.0 A IFSM 30 A Cj 9.0 pF RθJA 120 ℃/W Tj,Tstg -55~+150 ℃ Note: 1)Measured with IF=0.5A,IR=1A,Irr=0.25A. 2)P.C.B. mounted with0.2X0.2"(5X5mm) copper pad areas. 电性能参数 / Electrical Characteristics(Ta=25℃) 参数 Parameter Maximum Instantaneous Forward Voltage Maximum DC Reverse Current at Maximum DC Blocking Voltage 符号 Symbol VF 测试条件 Test Conditions 数值 Rating 单位 Unit 1N4001W 1N4002W 1N4003W 1N4004W 1N4005W 1N4006W 1N4007W IF=1.0A 1.1 V Ta=25℃ 5.0 μA Ta=125℃ 50 μA IR http://www.fsbrec.com 2/7 1N4001W~1N4007W Rev.D May.-2017 电参数曲线图 DATA SHEET / Electrical Characteristic Curve http://www.fsbrec.com 3/7 1N4001W~1N4007W Rev.D May.-2017 外形尺寸图 DATA SHEET / Package Dimensions http://www.fsbrec.com 4/7 1N4001W~1N4007W Rev.D May.-2017 印章说明 / DATA SHEET Marking Instructions http://www.fsbrec.com 5/7 1N4001W~1N4007W Rev.D May.-2017 印章说明 / DATA SHEET Marking Instructions A7 **** 说明： A7： **** 为型号代码 ： 为生产批号追溯码，第 1 个*为年月代码，后面 3 个*为当月小批号代码  Note: A7： Product Type Code ****：    Lot No. Code，The 1st * means:YM Code，The last 3 * means:little Lot No Code http://www.fsbrec.com 6/7 1N4001W~1N4007W Rev.D May.-2017 DATA SHEET 回流焊温度曲线图(无铅) / Temperature Profile for IR Reflow Soldering(Pb-Free) 说明： Note: 1、预热温度 25～150℃，时间 60～90sec; 1.Preheating:25~150℃, Time:60~90sec. 2、峰值温度 245±5℃，时间持续为 5±0.5sec; 2.Peak Temp.:245±5℃, Duration:5±0.5sec. 3、焊接制程冷却速度为 2～10℃/sec. 3. Cooling Speed: 2~10℃/sec. 耐焊接热试验条件 / Resistance to Soldering Heat Test Conditions 温度：260±5℃ 包装规格 Time:10±1 sec / REEL Package Type 封装形式 使用说明 Temp.:260±5℃ / Packaging SPEC. 卷盘包装 SOD-123FL 时间：10±1 sec. Units 包装数量 Dimension 包装尺寸 3 (unit：mm ) Units/Reel 只/卷盘 Reels/Inner Box 卷盘/盒 Units/Inner Box 只/盒 Inner Boxes/Outer Box 盒/箱 Units/Outer Box 只/箱 Reel Inner Box 盒 Outer Box 箱 3000 8 24000 5 120000 7〞×11 185X180X105 390X385X205 / Notices http://www.fsbrec.com 7/7
