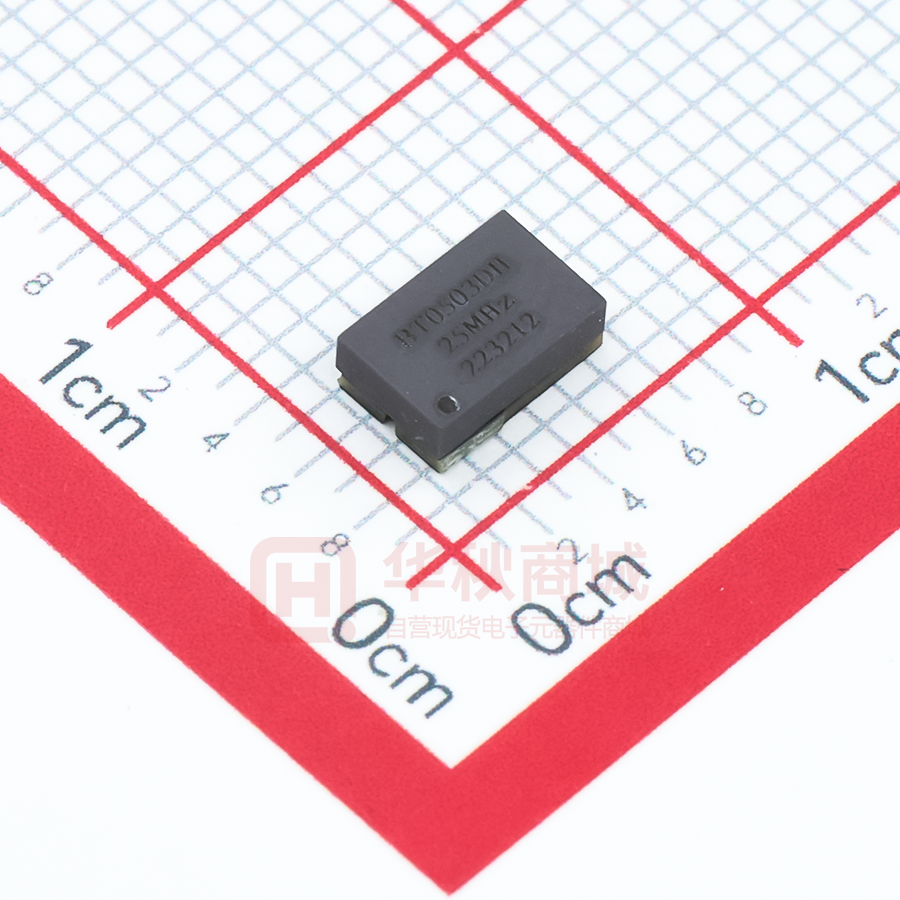

NT0503DH3I106CN25

NT0503DH3I106CN25

  • 厂商:

    XTALTQ(恒晶科技)

  • 封装:

    SMD5234_4P

  • 描述:

    有源晶振 25MHz 3.3V ±1.5ppm SMD5234_4P

  • 详情介绍
  • 数据手册
  • 价格&库存
NT0503DH3I106CN25 数据手册
产品特点 应用领域 ● 频率稳定 ● 工业级温度(宽温可定制) ● SMD 封装 ● ● ● ● ● 基站 仪器仪表 合成器 SDH/SONET 医疗电子 NT0503D 系列规格 参数 最小值 参数值 典型值 单位 最大值 – – 3 工作电压 工作电流 频率范围 常规频点 初始频率精度 频率温度稳定度 输出电平 负载 高电频 低电频 方波 占空比 上升下降沿 负载 相位抖动 (E5052B) 削顶正弦波 3.3 – 5 – – 6 10 ~ 52 10, 12.8, 16.384, 19.2, 20, 24.576, 25, 26, 30.72, 40, 50 ±0.5 – ±1.5 ±0.2 ±1.5 ±0.28 ±1.5 ±1.0 ±2.5 ±2.5 – ±3.5 0.8 – – 10kΩ//10pF V V mA MHz MHz ppm ppm ppm ppm ppm Vp-p 2.4 – 45 – – – – – – ±0.3 – – – – – – – – – – – – – – – – – – – – 1.5 ± 1.0 – 0.4 55 6 15 1.3 ±0.1 ±0.2 ±1.0 ±0.8 -95 -120 -140 -145 -150 ±5 – V ppm – – 正斜率 – 10 % 频率范围 10MHz 12.8~20MHz 20.48~38.4MHz
NT0503DH3I106CN25
1. 物料型号:文档中提到了该振荡器的型号表示方法,例如“BT0503DH3C287CD19.2”,这包含了产品类型、频率、温度稳定性、封装类型和相位噪声等信息。

2. 器件简介:该振荡器适用于基站、仪器仪表、合成器、医疗电子等领域,具有频率稳定、SMD封装、工业级温度范围(宽温可定制)等特点。

3. 引脚分配:提供引脚连接图,引脚1(Vcont)用于压控功能,引脚2(GND)为地线,引脚3(Output)为输出端,引脚4(Vcc)为电源。

4. 参数特性:包括工作电压范围3.3V至5V,工作电流3mA至6mA,频率范围10MHz至52MHz,初始频率精度±1.5ppm至±0.2ppm,频率温度稳定度±0.28ppm至±3.5ppm等。

5. 功能详解:振荡器可以提供削顶正弦波或方波输出,具有不同的负载和频率响应特性,以及相位抖动、电源特性、负载特性等详细参数。

6. 应用信息:适用于SMD安装,提供推荐的焊盘图案以确保良好的焊接性能。

7. 封装信息:提供了封装的尺寸和视图,以及环境条件,包括工作和存储温度范围。

8. 可靠性:包括温度应力、机械应力、EMC、可焊性测试等。

9. 最大额定值:包括工作电压、压控电压、ESD等级等。

10. RoHS合规性:符合RoHS指令。
NT0503DH3I106CN25 价格&库存

很抱歉,暂时无法提供与“NT0503DH3I106CN25”相匹配的价格&库存,您可以联系我们找货

免费人工找货
NT0503DH3I106CN25
  •  国内价格
  • 1+53.58000
  • 10+51.68000
  • 100+47.12000
  • 500+44.84000

库存:20

NT0503DH3I106CN25
  •  国内价格
  • 1+51.14880
  • 10+44.83296
  • 30+40.98816
  • 100+37.75680

库存:16
