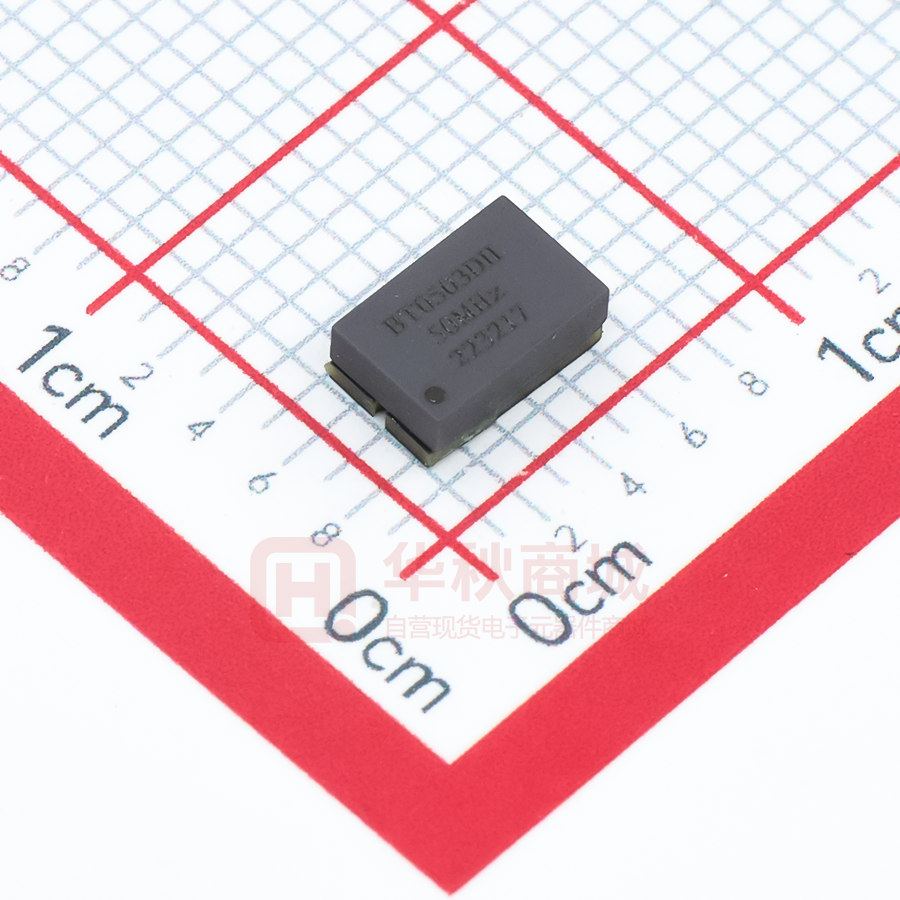

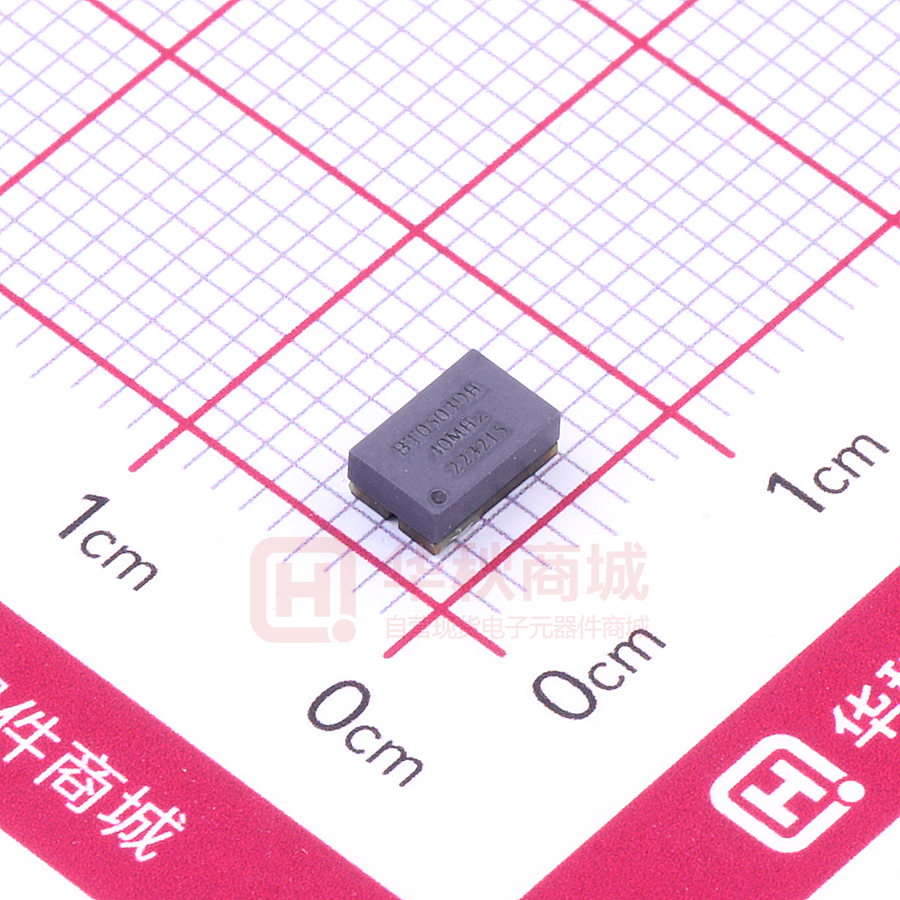

NT0503DH3I507BN50

厂商：
XTALTQ(恒晶科技)
封装：
SMD5234_4P
描述：
有源晶振 50MHz 3.3V ±1.5ppm SMD5234_4P

数据手册：

下载NT0503DH3I507BN50.pdf

立即购买

详情介绍
数据手册
价格&库存

NT0503DH3I507BN50 数据手册

产品特点应用领域 ● 频率稳定 ● 工业级温度（宽温可定制） ● SMD 封装 ● ● ● ● ● 基站仪器仪表合成器 SDH/SONET 医疗电子 NT0503D 系列规格参数最小值参数值典型值单位最大值 – – 3 工作电压工作电流频率范围常规频点初始频率精度频率温度稳定度输出电平负载高电频低电频方波占空比上升下降沿负载相位抖动 (E5052B) 削顶正弦波 3.3 – 5 – – 6 10 ~ 52 10, 12.8, 16.384, 19.2, 20, 24.576, 25, 26, 30.72, 40, 50 ±0.5 – ±1.5 ±0.2 ±1.5 ±0.28 ±1.5 ±1.0 ±2.5 ±2.5 – ±3.5 0.8 – – 10kΩ//10pF V V mA MHz MHz ppm ppm ppm ppm ppm Vp-p 2.4 – 45 – – – – – – ±0.3 – – – – – – – – – – – – – – – – – – – – 1.5 ± 1.0 – 0.4 55 6 15 1.3 ±0.1 ±0.2 ±1.0 ±0.8 -95 -120 -140 -145 -150 ±5 – V ppm – – 正斜率 – 10 % 频率范围 10MHz 12.8~20MHz 20.48~38.4MHz

下载 PDF

NT0503DH3I507BN50

1. 物料型号：文档中提到了该振荡器的型号表示方法，例如“BT0503DH3C287CD19.2”，这包含了产品类型、频率、温度稳定性、封装类型和相位噪声等信息。

2. 器件简介：该振荡器适用于基站、仪器仪表、合成器、医疗电子等领域，具有频率稳定、SMD封装、工业级温度范围（宽温可定制）等特点。

3. 引脚分配：提供引脚连接图，引脚1（Vcont）用于压控功能，引脚2（GND）为地线，引脚3（Output）为输出端，引脚4（Vcc）为电源。

4. 参数特性：包括工作电压范围3.3V至5V，工作电流3mA至6mA，频率范围10MHz至52MHz，初始频率精度±1.5ppm至±0.2ppm，频率温度稳定度±0.28ppm至±3.5ppm等。

5. 功能详解：振荡器可以提供削顶正弦波或方波输出，具有不同的负载和频率响应特性，以及相位抖动、电源特性、负载特性等详细参数。

6. 应用信息：适用于SMD安装，提供推荐的焊盘图案以确保良好的焊接性能。

7. 封装信息：提供了封装的尺寸和视图，以及环境条件，包括工作和存储温度范围。

8. 可靠性：包括温度应力、机械应力、EMC、可焊性测试等。

9. 最大额定值：包括工作电压、压控电压、ESD等级等。

10. RoHS合规性：符合RoHS指令。
