东莞市通科电子有限公司
DongGuan Tongke Electronic Co.,LTD
TKB5817WS-TKB5819WS
SCHOTTKY BARRIER DIODE
SOD-323 Plastic-Encapsulate Diodes
FEATURES

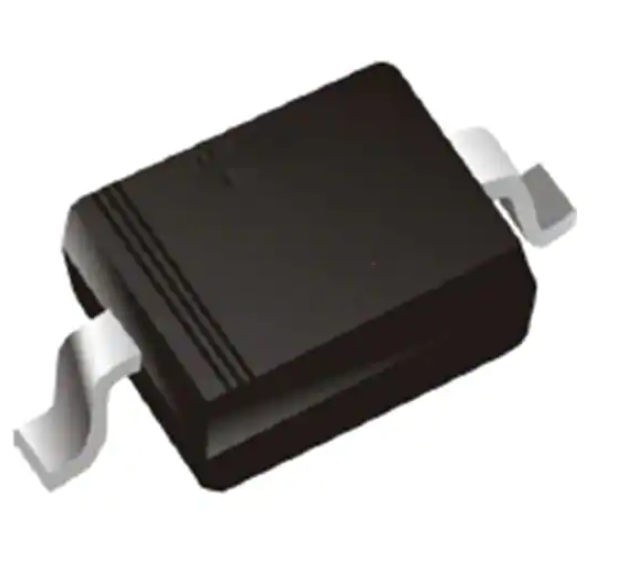

SOD-323
For use in low voltage, high frequency inverters
Free wheeling, and polarity protection applications
MARKING:
TKB5817WS :SJ
TKB5818WS :SK
TKB5819WS :SL
Maximum Ratings and Electrical Characteristics, Single Diode @Ta=25℃
Parameter
Symbol
TKB5817WS TKB5818WS
TKB5819WS
Unit
Non-repetitive peak reverse voltage
VRM
20
30
40
V
Peak repetitive peak reverse voltage
Working peak reverse voltage
DC blocking voltage
VRRM
VRWM
VR
20
30
40
V
RMS reverse voltage
VR(RMS)
14
21
28
V
Average rectified output current
IO
1RQUHSHWLWLYH3HDNForward 6XUJH&urrent
#W PV
1
A
IFSM
9
A
IFRM
1.5
A
Pd
250
mW
Thermal resistance junction to
ambient
RθJA
400
℃/W
Junction temperature
TJ
125
℃
Storage temperature
TSTG
-55~+150
℃
Repetitive peak forward current
Power dissipation
ELECTRICAL CHARACTERISTICS (Ta=25℃ unless otherwise specified)
Parameter
Symbol
Test
IR= 1mA
Reverse breakdown voltage
Reverse voltage leakage current
V(BR)
IR
VR=20V
VR=30V
VR=40V
conditions
TKB5817WS
TKB5818WS
TKB5819WS
TKB5817WS
TKB5818WS
TKB5819WS
TKB5817WS
Forward voltage
VF
TKB5818WS
TKB5819WS
Diode capacitance
www.ctk-elec.com
CD
VR=4V, f=1MHz
1
Min
Max
20
30
40
Unit
V
1
I F=1A
0.45
IF=3A
0.75
I F=1A
0.55
IF=3A
0.875
I F=1A
0.6
IF=3A
0.9
120
mA
V
V
V
pF
400-6922-883
TKB5817WS-TKB5819WS
Typical Characteristics
Forward
Reverse
Characteristics
Ta=100 ℃
REVERSE CURRENT IR
T =2
a
5℃
T=
a 10
0℃
IF
(mA)
(A)
1
FORWARD CURRENT
Characteristics
10
3
0.1
1
0.1
Ta=75 ℃
0.01
Ta=25 ℃
0.01
0.0
1E-3
0.2
0.4
0.6
FORWARD VOLTAGE
0.8
VF
1.0
0
10
20
30
REVERSE VOLTAGE
(V)
Capacitance Characteristics
VR
40
(V)
Power Derating Curve
160
300
Ta=25℃
f=1MHz
(mW)
250
PD
120
100
POWER DISSIPATION
CAPACITANCE BETWEEN TERMINALS
CT (pF)
140
80
60
40
200
150
100
50
20
0
0
0
5
10
15
REVERSE VOLTAGE
www.ctk-elec.com
20
VR
25
30
0
25
50
75
AMBIENT TEMPERATURE
(V)
2
100
Ta
125
(℃ )
400-6922-883
SOD-323 Package Outline Dimensions
SOD-323 Suggested Pad Layout
www.ctk-elec.com
3
400-6922-883
