LM258A
低功耗双运算放大器
概述:
LM258A是由两个独立的高增益运算放大器组成。
可以是单电源工作,也可以是双电源工作,电源的
功耗电流与电源电压大小无关。应用范围包括音频
放大器、工业控制、DC 增益部件和所有常规运算放
大电路。

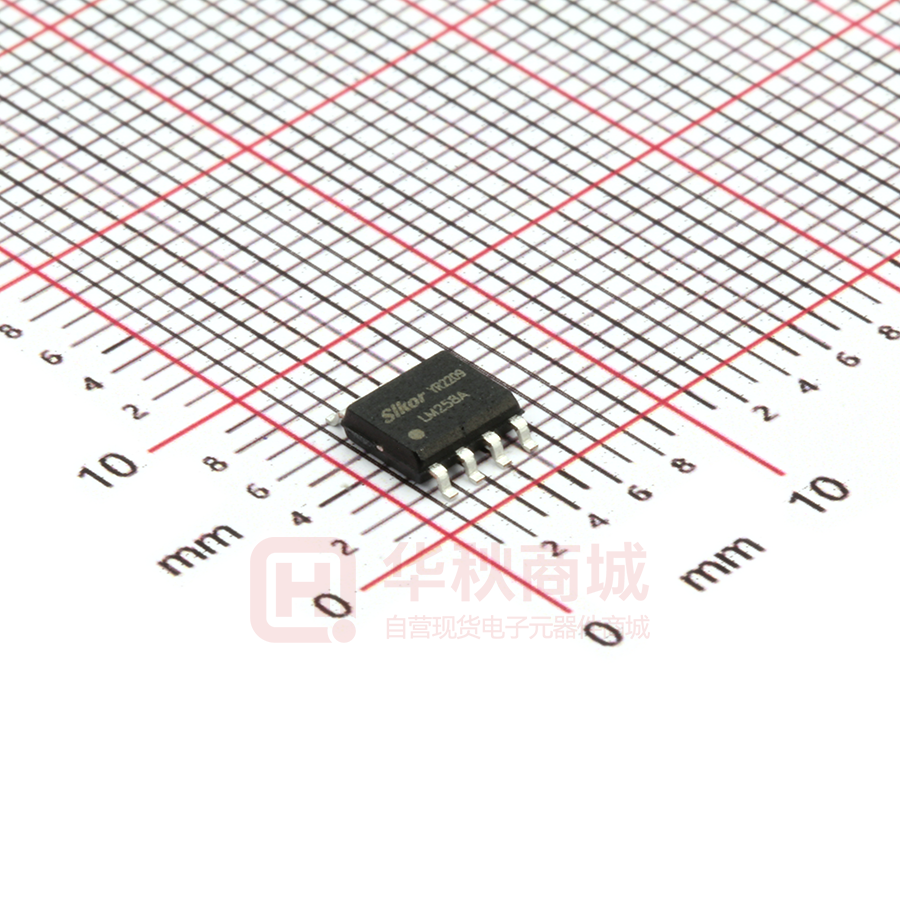

采用 DIP8 或 SOP8 封装形式。
管脚排列图
DIP-8
1OUT
1
8
VCC
1IN-
2
7
2OUT
1IN+
3
6
2IN-
GND
4
5
2IN+
SOP-8
主要特点:
可单电源或双电源工作。
包含两个运算放大器。
逻辑电路匹配。
功耗小。
频率范围宽 。
功能框图(每路运放)
Output
Q16
Q15
VCC
Q22
Q14
Q13
40K
Q19
Q12
Q24
25
Q23
Q20
Q18
Inputs
Q21
Q17
Q9
Q6
Q2
Q3
www.slkormicro.com
Q4
Q5
Q26
Q11
Q25
Q7
Q1
Q8
2.4K
Q10
2.0K
1
VEE/GND
LM258A
极限值(绝对最大额定值,若无其它规定,Tamb=25℃ )
参 数 名 称
数 值
单 位
32 或 ±16
V
32
V
-0.3 ~ VCC
V
电源电压
差分输入电压
输入电压
功耗(注 1)
DIP 封装
830
SOP 封装
530
输出端对地短路电流(每路放大器)
(V≤15V、Ta=25℃)
mW
持续
输入电流(VIN
