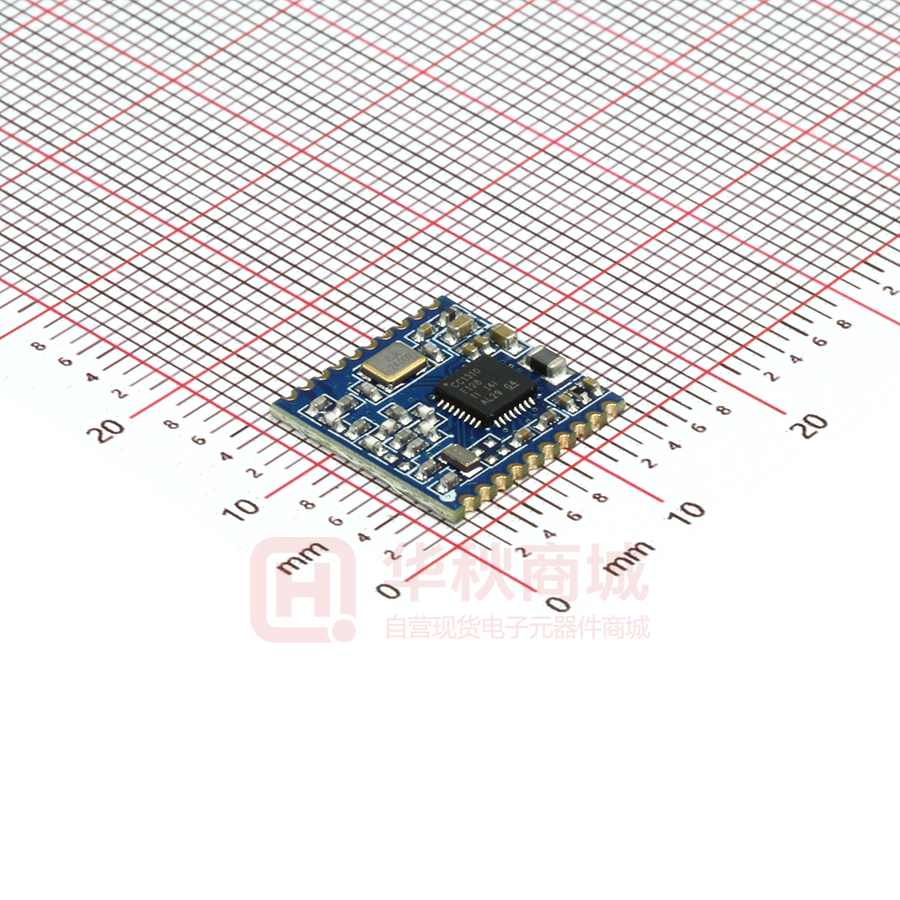

CC1310-TC008

CC1310-TC008

  • 厂商:

    SILICONTRA(硅传)

  • 封装:

    MODULE_14X14MM_SM

  • 描述:

    超小体积低功耗嵌入式 433M 无线数传模块

  • 数据手册
  • 价格&库存
CC1310-TC008 数据手册
www.silicontra.com 专注无线射频 致力物联网 深圳市硅传科技有限公司 SHENZHEN SILICONTRA TECHNOLOGY CO.,LTD. CC1310-TC-008 超小体积低功耗嵌入式 433M 无线数传模块用户规格书 (V4.0) 目录 一、 模块介绍 1.1 模块概述 4 4 1.2 模块特点 5 1.3 应用场景 5 二、模块参数 6 6 2.1 模块基本电气参数图 7 三、模块说明 3.1 模块尺寸图 7 3.2 模块引脚功能定义图 7 3.3 引脚功能说明 8 3.4 工作模式连接图 9 四、测试套件 11 五、电脑端上位机操作说明 11 5.1 上位机操作说明 12 5.2 电力传感器应用操作说明 13 5.3 传感器模式下主从机配置流程 14 六、传感器串口数据协议 16 七、AT 指令 17 17 7.1 AT+MODE – 设置工作模式 电话:0755-33592127 该版权归深圳市硅传科技有限公司所有 第1页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 7.2 AT+UART – 设置串口参数 18 7.3 AT+TXP – 设置设备射频发射功率 18 7.4 AT+RFRATE – 设置设备射频空中波特率 19 7.5 AT+CH – 设置设备射频的工作频道 19 7.6 AT+FACTORY – 参数恢复出厂设置 20 7.7 AT+RSTSTM –软件复位系统 20 7.8 AT+GETRSSI – 读取 RSSI 21 7.9 AT+SNTYPE – 设置传感器类型 21 7.10 AT+NTP – 设置传感器节点类型 22 7.11 AT+SNPT – 设置传感器数据上报周期 22 7.12 AT+GID – 设置传感器组 ID 23 7.13 AT+SID – 设置传感器节点 ID 23 7.14 AT+VER – 读取固件版本 24 7.15 AT+EPW – 模组供电电压值 24 7.16 AT+SNTO – 设置传感器数据上电延时上报时间 25 7.17 AT+WTMD – 设置射频白化功能 25 7.18 AT+SCPRD – 设置 ADC 传感器采样检测个数 26 八、使用注意事项 27 8.1 上电延时 27 8.2 透传数据分包机制 27 8.3 功耗设计 27 8.4 透传数据吞吐量 27 九、天线选择 27 9.1 天线使用注意事项 27 十、硬件设计 28 十一、传输距离不理想 29 十二、模块易损坏 29 十三、误码率太高 29 电话:0755-33592127 该版权归深圳市硅传科技有限公司所有 第2页 共 29 页 硅传科技 www.silicontra.com 版本 更改日期 V2.1 2018年9月24日 V2.2 2018年10月12日 CC1310-TC-008 规格书 更改说明 初始版本 增加传感器模式下上电延时上报时间的指令 1. 更改传感器数据上报周期设置范围 2. 增加射频白化功能配置项 3. 增加 ADC 传感器采样检测个数配置项 V3.0 2019年1月6日 4. 更改引脚说明 5. 更新硬件连接示意图 6. 更新电脑端上位机说明 7. 更新传感器串口数据协议 8. 固件版本 V2.1.6 V3.1 2019年3月7日 V4.0 2022年4月2日 更新 ADC 传感器模式连接示意图 1.格式优化 电话:0755-33592127 2.增加天线选择 3.增加测试套件 该版权归深圳市硅传科技有限公司所有 第3页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 一、 模块介绍 (模块以实物为准) 1.1 模块概述 CC1310属于德州仪器 (TI) CC26xx 和 CC13xx 系列器件中的经济高效型超低功耗Sub 1GHz 的SOC RF器件。它将集成控制器(Cortex®-M0)的RF和强大的48MHz Cortex®-M3 微控制器相结 合,具有极低功耗和极小体积,适用于由小型纽扣电池供电的远距离操作以及能源采集型应用。 CC1310-TC-008模块提供了多个频道的选择,可在线修改串口速率,发射功率,射频速率等各 种参数。CC1310-TC-008模块能够透明传输用户数据,而用户无须编写复杂的驱动程序,同时小体积 宽电压运行,较远传输距离,使之能够应用在非常广泛的领域。 CC1310-TC-008模块是新一代的多通道嵌入式无线数传模块,同时CC1310-TC-008模块提供 标准的TTL接口, 4800/9600/19200/38400/115200bps 五种速率,和三种接口校验方式。 CC1310-TC-008模块外部接口采用透明数据传输方式,能适应标准或非标准的用户协议,所收的数 据就是所发的数据。模块同时支持传感器模式。 模块采用串口设置模块参数,具有丰富便捷的软件编程设置选项,包括频点,空中速率,以及 串口速率,校验方式等都可设置,用户可通过串口助手发命令动态修改,具体方法参见 CC1310-TC-008模块的AT指令设置章节。 本模块支持二次开发,模块内部集成了低速晶体(32.768kHz)和高速晶体(24MHz),开发 资源可参考德州仪器(TI)官方资料和SDK(含有开发例程和API说明)。 电话:0755-33592127 该版权归深圳市硅传科技有限公司所有 第4页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 1.2 模块特点 多种模式(开发者模式,透传模式,传感器模式) 支持433MHz频段,穿透性强,传输距离远 支持1.8V~3.8V,标准供电电压+3.3V 功耗低,发射电流仅9mA@0dBm、接收电流仅7mA,休眠电流仅2uA 基于CC1310芯片开发,内置双核ARM 多信道选择,支持8个信道 功率可软件配置,最大发射功率+14dBm 射频空中波特率可调,支持0.6Kbps~500Kbps 串口通讯接口,串口波特率可软件配置 工业级标准设计,支持-40~85℃下长时间使用 超小体积,仅14x14mm 邮票孔设计,方便批量生产 1.3 应用场景 无线测温传感器 无线测温传感器节点 低功耗产品 智能家居 智慧酒店 气象,遥感 自动化数据采集 工业遥控、遥测 电话:0755-33592127 该版权归深圳市硅传科技有限公司所有 第5页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 二、模块参数 2.1 模块基本电气参数图 CC1310-TC-008 射频芯片 CC1310F128 工作频段 433MHz 供电电源电压范围 1.8V~3.8V 典型供电电压 3.3V 模块功耗 休眠电流 2uA 接收电流 7mA 发射功率 0dBm 5dBm(默认) 10dBm 14dBm 发射电流 9mA 13mA 18mA 23mA 射频空中波特率 625/1.25k/2.5k/5k/50k/500kbps,默认:5kbps 模块通讯接口 UART(串口通信) 串口波特率 波特率支持 4800/ 9600/ 19200/ 38400/115200bps,默认: 115200bps 天线接口 外接天线 参考传输距离 1.5km@0.625k 模块尺寸 14mm*14mm 封装方式 贴片 电话:0755-33592127 该版权归深圳市硅传科技有限公司所有 第6页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 三、模块说明 3.1 模块尺寸图 14.00mm 1.27mm PIN1 PIN20 14.00mm 1.27mm 0.9mm PIN10 PIN11 0.68mm 3.2 模块引脚功能定义图 TMS PIN1 PIN20 TCK ANT RST GND DIO_0 NC DIO_1 NC DIO_2 DIO_9 DIO_3 DIO_8 DIO_4 DIO_7 DIO_5 VCC DIO_6 PIN10 电话:0755-33592127 GND PIN11 该版权归深圳市硅传科技有限公司所有 GND 第7页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 3.3 引脚功能说明 序号 接口名 功能 1 TMS TMS,仿真脚 2 TCK TCK,仿真脚 3 RST 复位脚,低电平有效 4 DIO_0 预留 5 DIO_1 RX,串口接收 6 DIO_2 TX,串口发送 7 DIO_3 预留 8 DIO_4 EN,模块使能,内部上拉输入 -休眠模式(高电平或悬空,串口不可用) -正常模式(低电平,串口可用),传感器模式下的从机 时会周期性唤醒射频发送数据 9 DIO_5 ADC,模拟输入 ADC,外部模拟采样 10 DIO_6 AUX,推挽输出,与外部模拟采样配合 11 GND 电源负极 12 VCC 电源正极(3.3V) 13 DIO_7 预留 14 DIO_8 预留 15 DIO_9 预留 16 NC 空 17 NC 空 18 GND 电源负极 19 ANT 外接天线 20 GND 电源负极 电话:0755-33592127 该版权归深圳市硅传科技有限公司所有 第8页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 3.4 工作模式连接图 U2 1 TMS TCK RST DIO_0 DIO_1 DIO_2 DIO_3 DIO_4 GND ANT GND NC NC DIO_9 DIO_8 DIO_7 13 9 DIO_5 10 DIO_6 VCC GND 3 4 2 3 +3.3V 4 5 6 7 TMS TDI TVD TDO RTCK TCK EMUL0 EMULATOR 1 5 TRSTN DIS NC DGND DGND DGND EMUL1 14 6 13 7 12 8 11 10 9 Antenna 20 2 U1 XDS100/XDS110 E1 CC1310-TC-008 GND 19 18 GND 17 16 15 14 +3.3V 12 11 8 GND GND Emulator-cJTAG-2pin 图1 二次开发接线图 EN脚拉低,串口可用 EN脚拉高或者悬空,串口不可用 进入低功耗 U2 1 2 +3.3V U3 VCC3.3 Tx Rx GPIOn GPIOn GPIOn GPIOn GND 3 4 Rx 5 Tx 6 EN 7 8 TMS TCK RST DIO_0 DIO_1 DIO_2 DIO_3 DIO_4 9 DIO_5 10 DIO_6 Antenna GND ANT GND NC NC DIO_9 DIO_8 20 DIO_7 13 VCC GND 19 18 17 GND GND 16 15 14 +3.3V 12 11 GND MCU或TTL-USB GND 图2 电话:0755-33592127 E1 CC1310-TC-008 普通透传模块式 该版权归深圳市硅传科技有限公司所有 第9页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 DIO_0上电默认输出高电平 EN脚拉低,串口可用 EN脚拉高或者悬空,串口不可用 进入低功耗 1 2 3 +3.3V U3 VCC3.3 Tx Rx GPIOn GPIOn GPIOn GPIOn GND 4 Rx 5 Tx 6 EN 7 8 AD TMS TCK RST DIO_0 DIO_1 DIO_2 DIO_3 DIO_4 9 DIO_5 10 DIO_6 图3 13 VCC GND 18 17 3 +3.3V VCC3.3 Tx Rx GPIOn GPIOn GPIOn GPIOn GND GND 16 15 14 +3.3V 12 11 GND R1 NTC 4 Rx 5 Tx 6 EN 7 8 E1 CC1310-TC-008 U2 2 U3 GND DIO_0上电默认输出高电平 1 TMS TCK RST DIO_0 DIO_1 DIO_2 DIO_3 DIO_4 9 DIO_5 10 DIO_6 Antenna GND ANT GND NC NC DIO_9 DIO_8 20 DIO_7 13 VCC GND 19 18 17 GND GND 16 15 14 +3.3V 12 11 GND +3.3V +3.3V VCC SDA SCL GND R1 10K R2 10K GND C1 100nF 若传感器模块内部有上拉电阻, GND 此处可忽略 GND 图4 电话:0755-33592127 DIO_7 19 ADC传感器模式 EN脚拉低,串口可用 EN脚拉高或者悬空,串口不可用 进入低功耗 IIC 传感器 GND ANT GND NC NC DIO_9 DIO_8 +3.3V R2 10K ADC传感器 U4 Antenna 20 GND MCU或TTL-USB MCU或TTL-USB E1 CC1310-TC-008 U2 I2C传感器模式 该版权归深圳市硅传科技有限公司所有 第 10 页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 四、测试套件 为方便广大客户需求,更效率的进行产品的快发以及快速评估无线模块方案的可行性,用户 可在淘宝平台购买测试套件。https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-16 985150821.17.395a54d0azOZTM&id=604098826429 发射 接收 CC1310-TC-008套件 五、电脑端上位机操作说明 结合我司测试套件使用 注意:如usb未被电脑识别,需检查串口或者是否安装了驱动。可以在我司资料包找到驱动 电话:0755-33592127 该版权归深圳市硅传科技有限公司所有 第 11 页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 上位机操作界面 5.1 上位机操作说明 ① 根据当前模块串口配置,选择波特率、停止位、数据位、奇偶校验(必须与模块串口 参数一致)。 ② 在“串口选择”的下拉列表中选择当前设备对应的 COM 口(需安装驱动) ③ 打开串口后,即可进行 AT 指令的操作。 ④ 点击进入AT模块 ⑤ 进入成功显示 ⑥ 如不清楚当前模组的串口参数,可以勾选右侧的 再点击 , ,会自动适配电脑端参数与模块端串口参数的配置。 ⑦ 接下来可以进行其他配置项的读写操作了。 ⑧ 用户想要配置成功必须先进行写操作 软件复位系统 ⑨ 点击 电话:0755-33592127 ,当写完需要配置的参数需要 或者断电的情况下参数才能立即生效。 可以读取模组所有已配置成功之后的当前参数值。 该版权归深圳市硅传科技有限公司所有 第 12 页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 5.2 电力传感器应用操作说明 周期 性上 报 串口TTL 取电电路 无线传输 MCU 主机 取电线圈 外 壳 传感器使用示意图 电话:0755-33592127 该版权归深圳市硅传科技有限公司所有 第 13 页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 主机端数据 区域①:主机收到从机端数据显示区域(注意:主机传感器类型必须跟从机传感器类型一致, 否则会出现数据不完整情况)。 区域②:主机收到从机端数据经过解析后得到的各个参数包括从机分组ID、节点ID、信号 强度、传感器数据、当前温度。 区域③:配置主从机各个参数,包括传感器类型、节点模式、数据上报周期、上电延时时 间、分组ID、节点ID、采样检测次数。 5.3 传感器模式下主从机配置流程 配置为主机: 1、进入 AT 模式 2、节点模式:设置为主机模式 3、传感器类型选择:主机传感器类型根据从机所用传感器决定,必须保持一致。如 从机所选的传感器类型为ADC传感器类型那么主机也要选择为ADC传感器类型。 电话:0755-33592127 该版权归深圳市硅传科技有限公司所有 第 14 页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 4、上电延时:根据用户需要设置,可设置范围1~255S 5、分组ID:根据用户需要设置,可设置范围0~255(注意:如果主机分组ID设置为0可 接收所有从机分组ID所上报的数据,不为0,则主机分组ID必须跟从机分组ID一致才 可接收到从机数据,否则收不到从机数据)。 6、节点ID:主机端设置此值无意义,可忽略。 7、采样检测次数:主机端设置此值无意义,可忽略。 8、 配置完成点击 ,使模组进行软件复位,参数会立即生效, 或者重上电模组立即生效。 9、 主机端模组接收到节点上报的数据后会通过串口将数据打印。 配置为从机: 1、 进入AT 模式 2、 节点模式:设置为从机模式 3、 传感器类型选择:可选择为ADC传感器模式、芯片内部测温、预留(SHT3X)、 SHT2X系列、TMP112X系列。 4、数据上报周期:根据用户需要设置,可设置范围1~3000S(注意:设置的时间实际 上有±381ms的误差)。 5、上电延时:根据用户需要设置,可设置范围1~255S。 6、分组ID:根据用户需要设置,可设置范围0~255(注意:如果主机分组ID设置为0 可接收所有从机分组ID所上报的数据,不为0,则主机分组ID必须跟从机分组ID一致 才可接收到从机数据,否则收不到从机数据)。 7、节点ID:根据用户需要设置,设置范围0~255。 8、采样检测次数:根据用户需要设置,设置范围1~20。 9、 配置完成点击 ,使模组进行软件复位,参数会立即生效, 或者重上电模组立即生效。 10、配置完成之后节点采集到的传感器数据会按照用户设置的上报周期自动上报数据 (注意:节点数据会在主机端显示,从机端不显示)。 电话:0755-33592127 该版权归深圳市硅传科技有限公司所有 第 15 页 共 29 页 硅传科技 www.silicontra.com CC1310-TC-008 规格书 六、传感器串口数据协议 BYTE3 BYTE0 BYTE1 BYTE2 GID SID SENSOR_VALUE(H) SENSOR_VALUE(L) BYTE4 BYTE5 BYTE6 BAT_VALUE FCS RSSI GID:节点的组 ID,可以作为分组 ID SID:节点的节点 ID,区分相同组 ID 中的不同节点 “传感器类型”设置为“ADC 传感器”时 { SENSOR_VALUE(H):节点传感器的采集的 AD 值的高 8 位,模组供电电压作为参考电压测量, 精度 12 位 SENSOR_VALUE(L):节点传感器的采集的 AD 值的低 8 位,模组供电电压作为参考电压测量, 精度 12 位 ADC 值与温度转换可参考:ADC2Temperature.c 文件中的算法 } “传感器类型”设置为“芯片内部测温”时 { SENSOR_VALUE(H):1 个字节,0 SENSOR_VALUE(L):1 个字节,温度值,精度+/-3℃ 举例: 主机收到传感器节点数据“016300fd021384fae6” “01”表示组 ID, “63”表示节点 ID, “00fd”表示温度值(T=(0x00
