专注无线射频·物联网
GC2400-TC013
2.4GHz 无线透传模块规格书
版本(V1.3)
(以实物为准)
地址:深圳市龙华区三联创业路汇海广场 C 座 13 层 1305
邮编:518109
电话:0755-33592127
传真:0755-36862612
邮箱:zhangly@silicontra.com
网址:https://www.silicontra.com
www.silicontra.com
该版权归深圳市硅传科技有限公司所有
专注无线射频·物联网
文档修订记录
版本
修订日期
备注
V1.0
2021-08-02
初始版本
V1.1
2021-08-09
修改描述
V1.2
2021-08-23
修改参数
V1.3
2021-10-25
修改串口参数描述
www.silicontra.com
该版权归深圳市硅传科技有限公司所有
专注无线射频·物联网
一、 模块简介

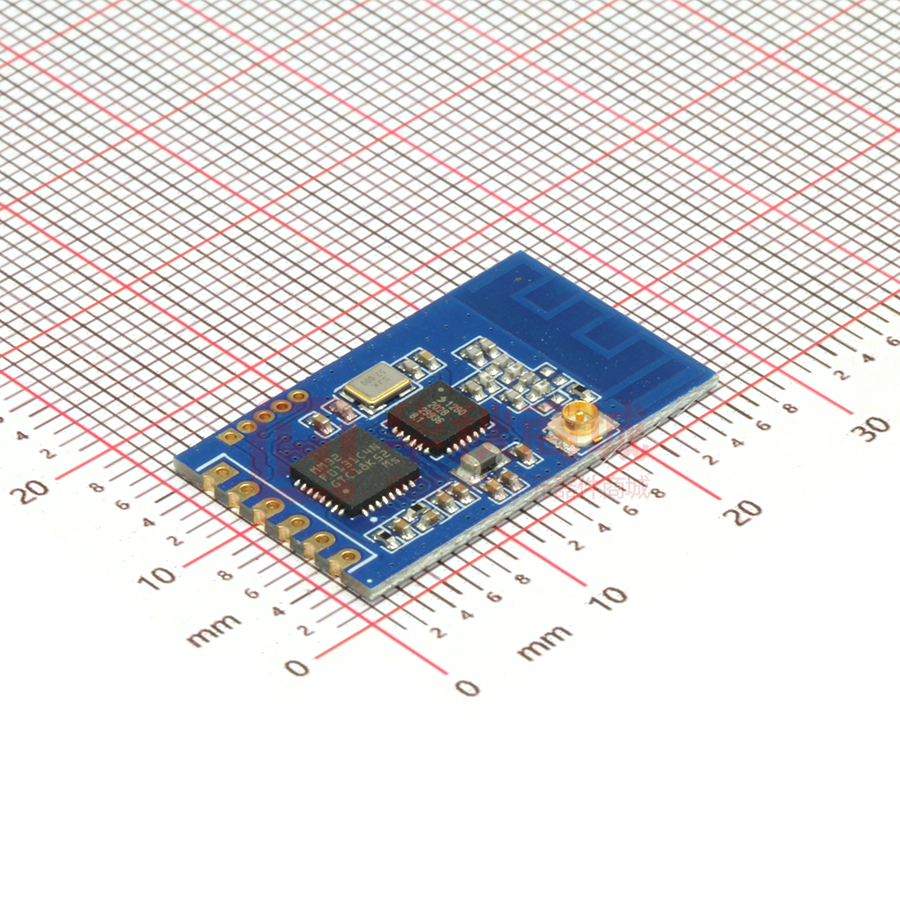

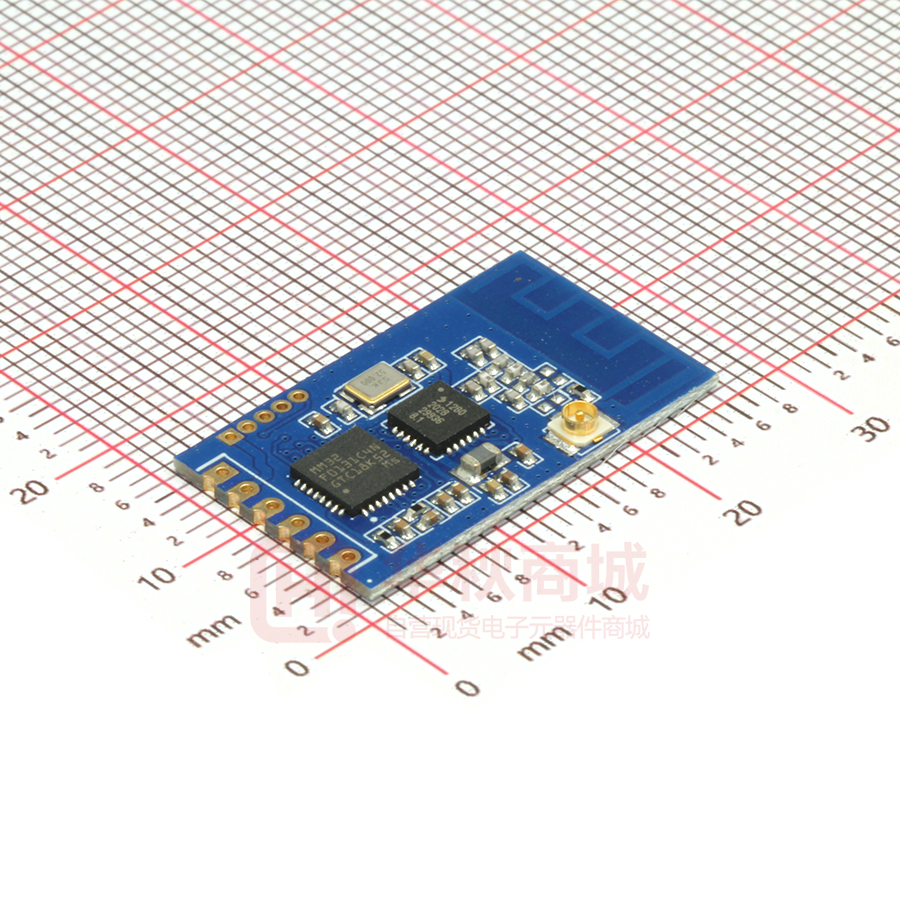

GC2400-TC013 模块是高度集成半双工微功率 2.4GHz 无线数据传输模块,模块射频芯片
采用 Semtech 2.4G LORA 收发芯片 SX1280/SX1281。模块内置高性能 32 位 M0 单片机,能够
通过串口透明传输用户数据,而用户无需编写复杂的设置与传输程序,同时支持宽电压运
行,使之能够应用在非常广泛的领域。
二、 功能特点
支持2.4GHz频段,传输距离远,低速率采用LORA调制,高速率采用FLRC调制
多信道选择,支持82个信道
功率可软件配置,最大发射功率+13dBm
射频空中波特率可调
串口通讯接口,串口波特率可软件配置
标准供电电压+3.3V,支持LDO和DCDC两种电源方式
工业级标准设计,支持-40~85℃下长时间使用
支持板载PCB天线和IPEX外置天线(出厂默认板载PCB天线)
邮票孔设计,方便批量生产
三、 应用场合
智能家居
航模,无人机遥控
无线语音传输
无线视频传输
工业和商用通信
无线照明
户外信息采集设备
高端玩具
www.silicontra.com
该版权归深圳市硅传科技有限公司所有
专注无线射频·物联网
四、 规格参数
GC2400-TC013 技术参数
工作温度范围
温度范围
-40 ~ 85℃
射频参数特性
工作频段
2.4GHz,支持 82 个信道
调制方式
LORA/FLRC
最大发射功率
+13dBm
接收灵敏度
-130dBm@0.2Kbps
空中传输速率
0.2Kbps/1.43Kbps/2.54Kbps/4.93Kbps/9.52Kbps/25.38
Kbps/50.75Kbps/130Kbps/260Kbps/520Kbps
传输距离
空旷 2000m@0.2Kbps
串口参数特性
波特率
9600/19200/38400/57600/115200 可选
数据位
8 位 (固定)
停止位
1 位、2 位可选
校验位
无校验,奇校验,偶校验可选
数据包最大长度
1200bytes,射频单包最大 60bytes
电源功耗特性
VCC 电源输入电压
2.0 ~ 3.7V,典型供电 3.3V
发射电流
50mA(+13dBm)
接收电流
14mA@LDO / 9mA@DCDC
休眠电流
2uA
尺寸和天线接口
尺寸
26.63mm × 15.85mm × 2mm
天线接口
可选择板载 PCB 天线或 IPEX 外置天线,阻抗约 50 欧姆
www.silicontra.com
该版权归深圳市硅传科技有限公司所有
专注无线射频·物联网
五、 外形尺寸
六、 引脚功能说明
引脚号
定义
1
MRST
复位信号,低电平有效,正常使用拉高或悬空
2
VCC
电源+3.3V
3
GND
地
4
UART_RXD
串口接收引脚
5
UART_TXD
串口发射引脚
6
CE
www.silicontra.com
描述
模块 SLEEP 控制引脚, 在模块开启低功耗模式下有效,默认是关闭
的(高电平或悬空模块进入 SLEEP 模式, 低电平下降沿唤醒模块,
唤醒后需要延时 2ms 以上才能正常工作)
该版权归深圳市硅传科技有限公司所有
专注无线射频·物联网
七、 硬件连接
www.silicontra.com
该版权归深圳市硅传科技有限公司所有
专注无线射频·物联网
八、 AT 指令说明
AT 指令通过串口发送相关的字符串去查询或配置模块参数,AT 指令操作采用 ASCII
码,每个指令通字符串过换行符\r\n 作为结束。模块的出厂默认参数如下:
射频信道
0(2400MHz)
功率等级
3(+13dBm)
空中速率
130K
串口波特率
115200,0,0
(8 位数据位、1 位停止位、无校验)
网络 ID
255
低功耗模式
0(关闭低功耗模式)
射频供电方式
0(LDO)
8.1 AT+MODE - 设置模块工作模式
指令
设置模式:
AT+MODE=\r\n
返回
OK\r\n
参数说明
mode=0: 进入 AT 指令模式
mode=1: 退出 AT 指令模式(透传模式)
注意事项 立即生效,掉电不保存,上电默认是透传模式
8.2 AT+UART - 设置模块串口参数
指令
返回
查询当前值:
AT+UART=?\r\n
设置:
AT+UART=,,\r\n
查参数:
AT+UART?\r\n
AT+UART=,,\r\n
OK\r\n
或
Error\r\n
BAUD:9600,19200,38400
,57600,115200\r\n
STOP BIT:0~1\r\n
CHECK BIT:0~2\r\n
baud: 串口波特率
默认:115200
参数说明
stop bit: 串口停止位
默认:0
check bit: 奇偶校验位
默认:0
www.silicontra.com
baud: 串口波特率
stop bit=0: 1 位停止位
stop bit=1: 2 位停止位
可设置的值
check bit=0: 无校验
check bit=1: 奇校验
check bit=2: 偶校验
该版权归深圳市硅传科技有限公司所有
专注无线射频·物联网
注意事项 退出 AT 指令模式时生效,支持掉电保存
8.3 AT+PWR - 设置模块发射功率等级
指令
查询当前值:
AT+PWR=?\r\n
返回
AT+PWR=\r\n
设置:
AT+PWR=\r\n
OK\r\n
或
Error\r\n
参数说明
power: 当前发射功率等级 power: 发射功率等
默认:3
级
注意事项
立即生效,支持掉电保存
查参数:
AT+PWR?\r\n
PWR:0~3\r\n
可设置的值
(0:0dBm, 1:5dBm,
2:10dBm, 3:13dBm)
8.4 AT+RFBR - 设置模块空中波特率
指令
返回
参数说明
查询当前值:
AT+RFBR=?\r\n
设置:
AT+RFBR=\r\n
AT+RFBR=\r\n
OK\r\n
或
Error\r\n
baud: 当前空中波特率
默认:130K
baud: 设置空中波特率
查参数:
AT+RFBR?\r\n
RFBR:
0.2K,1.43K,2.54K,4.93K,
9.52K,25.38K,50.75K,130
K,260K,520K\r\n
可设置的值,单位:bps
注意事项 立即生效,支持掉电保存
8.5 AT+RFCH - 设置模块工作信道
指令
查询当前值:
AT+RFCH=?\r\n
返回
AT+RFCH=\r\n
参数说明
channel: 当前工作信道
默认:0
设置:
AT+RFCH=\r\n
OK\r\n
或
Error\r\n
channel: 设置工作信道
查参数:
AT+RFCH?\r\n
RFCH:0~81\r\n
可设置的值
(0:2400MHz,
1:2401MHz,
2:2402MHz,
…
81:2481MHz)
注意事项 立即生效,支持掉电保存
www.silicontra.com
该版权归深圳市硅传科技有限公司所有
专注无线射频·物联网
8.6 AT+PID - 设置模块网络 ID
指令
查询当前值:
AT+PID=?\r\n
返回
AT+PID=\r\n
参数说明
ID: 当前网络 ID
默认:255
设置:
AT+PID=\r\n
OK\r\n
或
Error\r\n
查参数:
AT+PID?\r\n
ID: 设置网络 ID
可设置的值
PID:0~255\r\n
注意事项 立即生效,支持掉电保存
8.7 AT+LPWR - 设置低功耗模式
指令
查询当前值:
AT+LPWR=?\r\n
返回
AT+LPWR=\r\n
参数说明
注意事项
设置:
AT+LPWR=\r\n
OK\r\n
或
Error\r\n
查参数:
AT+LPWR?\r\n
LPWR:0~1\r\n
mode=0: 关闭低功耗模式
mode=1: 开启低功耗模式
mode:设置低功耗模式
可设置的值
默认:0
退出 AT 指令模式时生效,支持掉电保存,低功耗模式开启后 CE 引脚生效(高
电平或者悬空进入低功耗,低电平唤醒)
8.8 AT+PRS - 设置模块射频供电方式
指令
查询当前值:
AT+PRS=?\r\n
返回
AT+PRS=\r\n
设置:
AT+PRS=\r\n
OK\r\n
或
Error\r\n
value=0: LDO 供电
参数说明 value=1: DCDC 供电
value: 供电方式
默认:0
注意事项 退出 AT 指令模式时生效,支持掉电保存
查参数:
AT+PRS?\r\n
PRS:0~1\r\n
可设置的值
8.9 AT+ALL – 查询模块所有参数
指令
AT+ALL\r\n
www.silicontra.com
该版权归深圳市硅传科技有限公司所有
专注无线射频·物联网
返回
8.10
AT+RFCH=0\r\n
AT+PWR=3\r\n
AT+RFBR=130K\r\n
AT+PID=255\r\n
AT+UART=115200,0,0\r\n
AT+LPWR=0\r\n
AT+PRS=0\r\n
AT+DEFT - 恢复模块出厂设置
指令
AT+DEFT\r\n
返回
OK\r\n
注意事项 立即生效,设置完成模块自动立即复位
8.11
AT+RST – 模块软件复位
指令
AT+RST\r\n
返回
OK\r\n
注意事项 立即生效,复位模块
8.12
AT+VER - 获取模块固件版本信息
指令
AT+VER\r\n
返回
AT+VER=\r\n
www.silicontra.com
该版权归深圳市硅传科技有限公司所有
