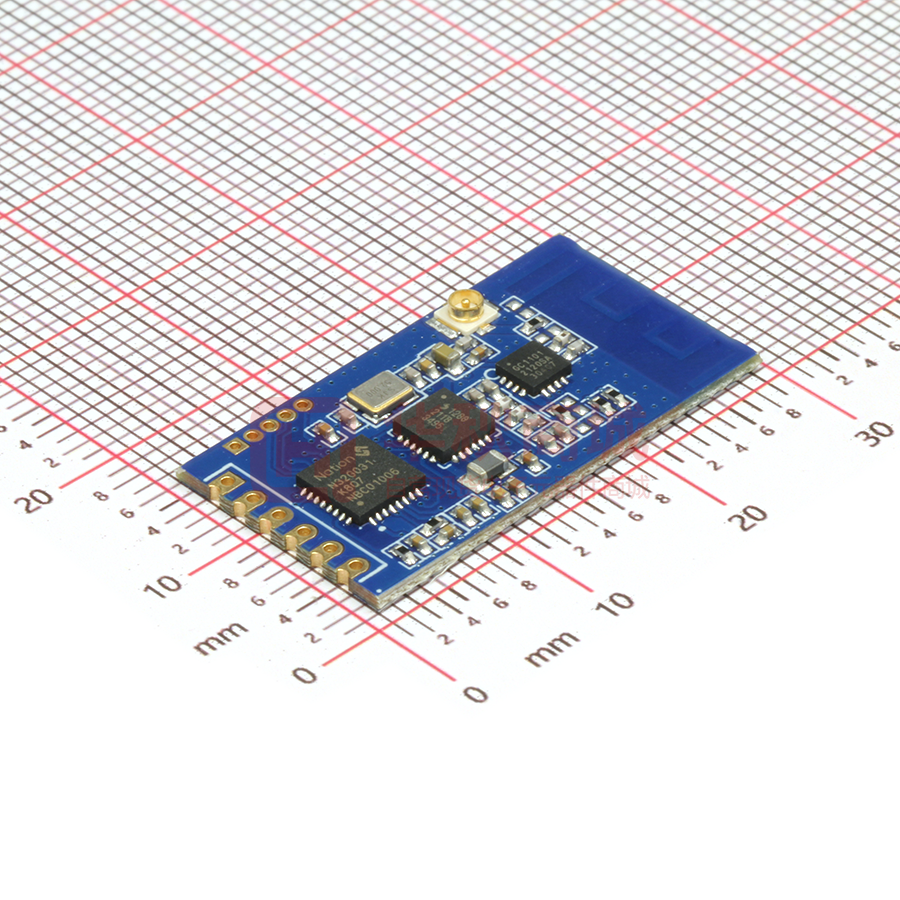

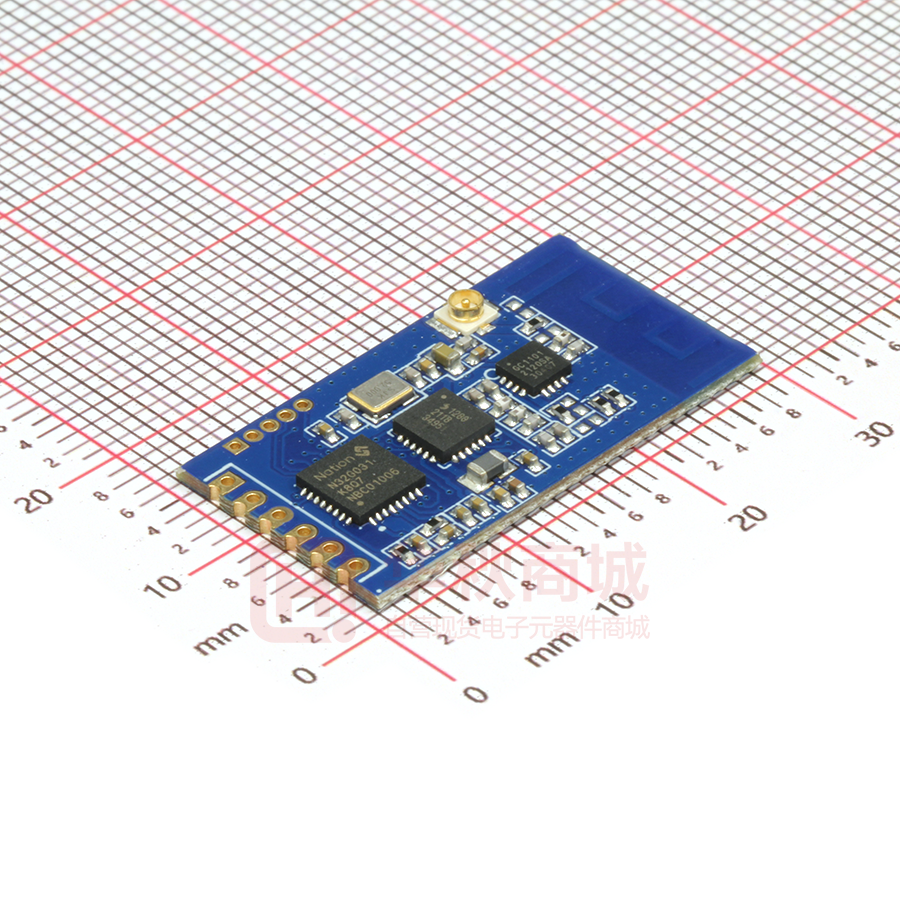

GC2400-TC014

GC2400-TC014

  • 厂商:

    SILICONTRA(硅传)

  • 封装:

    MODULE_29.64X15.85MM

  • 描述:

    2.4GHz 大功率无线透传模块 MODULE_29.64X15.85MM

  • 详情介绍
  • 数据手册
  • 价格&库存
GC2400-TC014 数据手册
专注无线射频·物联网 GC2400-TC014 2.4GHz 大功率无线透传模块规格书 版本(V1.3) (以实物为准) 地址:深圳市龙华区三联创业路汇海广场 C 座 13 层 1305 邮编:518109 电话:0755-33592127 传真:0755-36862612 邮箱:zhangly@silicontra.com 网址:https://www.silicontra.com www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 文档修订记录 版本 修订日期 备注 V1.0 2021-08-06 初始版本 V1.1 2021-08-09 修改描述 V1.2 2021-08-23 修改参数 V1.3 2021-10-25 修改串口参数描述 www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 一、 模块简介 GC2400-TC014 模块是高度集成半双工微功率 2.4GHz 大功率无线数据传输模块,模块内 置 PA/LNA 射频前端,射频芯片采用 Semtech 2.4G LORA 收发芯片 SX1280/SX1281。模块内 置高性能 32 位 M0 单片机,能够通过串口透明传输用户数据,而用户无需编写复杂的设置与 传输程序,同时支持宽电压运行,使之能够应用在非常广泛的领域。 二、 功能特点  支持2.4GHz频段,传输距离远,低速率采用LORA调制,高速率采用FLRC调制  多信道选择,支持82个信道  功率可软件配置,最大发射功率+20dBm  射频空中波特率可调  串口通讯接口,串口波特率可软件配置  标准供电电压+3.3V,支持LDO和DCDC两种电源方式  工业级标准设计,支持-40~85℃下长时间使用  支持板载PCB天线和IPEX外置天线(出厂默认板载PCB天线)  邮票孔设计,方便批量生产 三、 应用场合  智能家居  航模,无人机遥控  无线语音传输  无线视频传输  工业和商用通信  无线照明  户外信息采集设备  高端玩具 www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 四、 规格参数 GC2400-TC014 技术参数 工作温度范围 温度范围 -40 ~ 85℃ 射频参数特性 工作频段 2.4GHz,支持 82 个信道 调制方式 LORA/FLRC 最大发射功率 +20dBm 接收灵敏度 -132dBm@0.2Kbps 空中传输速率 0.2Kbps/1.43Kbps/2.54Kbps/4.93Kbps/9.52Kbps/25.38 Kbps/50.75Kbps/130Kbps/260Kbps/520Kbps 传输距离 空旷 3000m@0.2Kbps 串口参数特性 波特率 9600/19200/38400/57600/115200 可选 数据位 8 位 (固定) 停止位 1 位、2 位可选 校验位 无校验,奇校验,偶校验可选 数据包最大长度 1200bytes,射频单包最大 60bytes 电源功耗特性 VCC 电源输入电压 2.0 ~ 3.7V,典型供电 3.3V 发射电流 210mA(+20dBm) 接收电流 21mA@LDO / 16mA@DCDC 休眠电流 2uA 尺寸和天线接口 尺寸 29.64mm × 15.85mm × 2mm 天线接口 可选择板载 PCB 天线或 IPEX 外置天线,阻抗约 50 欧姆 www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 五、 外形尺寸 六、 引脚功能说明 引脚号 定义 1 MRST 复位信号,低电平有效,正常使用拉高或悬空 2 VCC 电源+3.3V 3 GND 地 4 UART_RXD 串口接收引脚 5 UART_TXD 串口发射引脚 6 CE www.silicontra.com 描述 模块 SLEEP 控制引脚, 在模块开启低功耗模式下有效,默认是关闭 的(高电平或悬空模块进入 SLEEP 模式, 低电平下降沿唤醒模块, 唤醒后需要延时 2ms 以上才能正常工作) 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 七、 硬件连接 www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 八、 AT 指令说明 AT 指令通过串口发送相关的字符串去查询或配置模块参数,AT 指令操作采用 ASCII 码,每个指令通字符串过换行符\r\n 作为结束。模块的出厂默认参数如下: 射频信道 0(2400MHz) 功率等级 3(+20dBm) 空中速率 130K 串口波特率 115200,0,0 (8 位数据位、1 位停止位、无校验) 网络 ID 255 低功耗模式 0(关闭低功耗模式) 射频供电方式 0(LDO) 8.1 AT+MODE - 设置模块工作模式 指令 设置模式: AT+MODE=\r\n 返回 OK\r\n 参数说明 mode=0: 进入 AT 指令模式 mode=1: 退出 AT 指令模式(透传模式) 注意事项 立即生效,掉电不保存,上电默认是透传模式 8.2 AT+UART - 设置模块串口参数 指令 返回 查询当前值: AT+UART=?\r\n 设置: AT+UART=,,\r\n 查参数: AT+UART?\r\n AT+UART=,,\r\n OK\r\n 或 Error\r\n BAUD:9600,19200,38400 ,57600,115200\r\n STOP BIT:0~1\r\n CHECK BIT:0~2\r\n baud: 串口波特率 默认:115200 参数说明 stop bit: 串口停止位 默认:0 check bit: 奇偶校验位 默认:0 www.silicontra.com baud: 串口波特率 stop bit=0: 1 位停止位 stop bit=1: 2 位停止位 可设置的值 check bit=0: 无校验 check bit=1: 奇校验 check bit=2: 偶校验 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 注意事项 退出 AT 指令模式时生效,支持掉电保存 8.3 AT+PWR - 设置模块发射功率等级 指令 查询当前值: AT+PWR=?\r\n 返回 AT+PWR=\r\n 设置: AT+PWR=\r\n OK\r\n 或 Error\r\n 参数说明 power: 当前发射功率等级 power: 发射功率等 默认:3 级 注意事项 立即生效,支持掉电保存 查参数: AT+PWR?\r\n PWR:0~3\r\n 可设置的值 (0:0dBm, 1:5dBm, 2:10dBm, 3:20dBm) 8.4 AT+RFBR - 设置模块空中波特率 指令 返回 参数说明 查询当前值: AT+RFBR=?\r\n 设置: AT+RFBR=\r\n AT+RFBR=\r\n OK\r\n 或 Error\r\n baud: 当前空中波特率 默认:130K baud: 设置空中波特率 查参数: AT+RFBR?\r\n RFBR: 0.2K,1.43K,2.54K,4.93K, 9.52K,25.38K,50.75K,130 K,260K,520K\r\n 可设置的值,单位:bps 注意事项 立即生效,支持掉电保存 8.5 AT+RFCH - 设置模块工作信道 指令 查询当前值: AT+RFCH=?\r\n 返回 AT+RFCH=\r\n 参数说明 channel: 当前工作信道 默认:0 设置: AT+RFCH=\r\n OK\r\n 或 Error\r\n channel: 设置工作信道 查参数: AT+RFCH?\r\n RFCH:0~81\r\n 可设置的值 (0:2400MHz, 1:2401MHz, 2:2402MHz, … 81:2481MHz) 注意事项 立即生效,支持掉电保存 www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 8.6 AT+PID - 设置模块网络 ID 指令 查询当前值: AT+PID=?\r\n 返回 AT+PID=\r\n 参数说明 ID: 当前网络 ID 默认:255 设置: AT+PID=\r\n OK\r\n 或 Error\r\n 查参数: AT+PID?\r\n ID: 设置网络 ID 可设置的值 PID:0~255\r\n 注意事项 立即生效,支持掉电保存 8.7 AT+LPWR - 设置低功耗模式 指令 查询当前值: AT+LPWR=?\r\n 返回 AT+LPWR=\r\n 参数说明 注意事项 设置: AT+LPWR=\r\n OK\r\n 或 Error\r\n 查参数: AT+LPWR?\r\n LPWR:0~1\r\n mode=0: 关闭低功耗模式 mode=1: 开启低功耗模式 mode:设置低功耗模式 可设置的值 默认:0 退出 AT 指令模式时生效,支持掉电保存,低功耗模式开启后 CE 引脚生效(高 电平或者悬空进入低功耗,低电平唤醒) 8.8 AT+PRS - 设置模块射频供电方式 指令 查询当前值: AT+PRS=?\r\n 返回 AT+PRS=\r\n 设置: AT+PRS=\r\n OK\r\n 或 Error\r\n value=0: LDO 供电 参数说明 value=1: DCDC 供电 value: 供电方式 默认:0 注意事项 退出 AT 指令模式时生效,支持掉电保存 查参数: AT+PRS?\r\n PRS:0~1\r\n 可设置的值 8.9 AT+ALL – 查询模块所有参数 指令 AT+ALL\r\n www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 返回 8.10 AT+RFCH=0\r\n AT+PWR=3\r\n AT+RFBR=130K\r\n AT+PID=255\r\n AT+UART=115200,0,0\r\n AT+LPWR=0\r\n AT+PRS=0\r\n AT+DEFT - 恢复模块出厂设置 指令 AT+DEFT\r\n 返回 OK\r\n 注意事项 立即生效,设置完成模块自动立即复位 8.11 AT+RST – 模块软件复位 指令 AT+RST\r\n 返回 OK\r\n 注意事项 立即生效,复位模块 8.12 AT+VER - 获取模块固件版本信息 指令 AT+VER\r\n 返回 AT+VER=\r\n www.silicontra.com 该版权归深圳市硅传科技有限公司所有
GC2400-TC014
PDF文档中包含了以下信息: 1. 物料型号:型号为LM324,是一款四运算放大器集成电路。

2. 器件简介:LM324是一种通用的四运算放大器,广泛应用于模拟信号处理。

3. 引脚分配:引脚1为非反相输入,引脚2为反相输入,引脚3为输出,其他引脚包括电源和接地。

4. 参数特性:包括电源电压范围、输入偏置电流、增益带宽积等。

5. 功能详解:LM324可以用于信号放大、滤波器设计、电压比较器等。

6. 应用信息:适用于工业控制、医疗设备、消费电子等领域。

7. 封装信息:提供多种封装形式,如SOIC、DIP等。
GC2400-TC014 价格&库存

很抱歉,暂时无法提供与“GC2400-TC014”相匹配的价格&库存,您可以联系我们找货

免费人工找货
GC2400-TC014
  •  国内价格
  • 1+71.50000
  • 10+66.00000
  • 30+64.90000
  • 100+61.60000

库存:0
