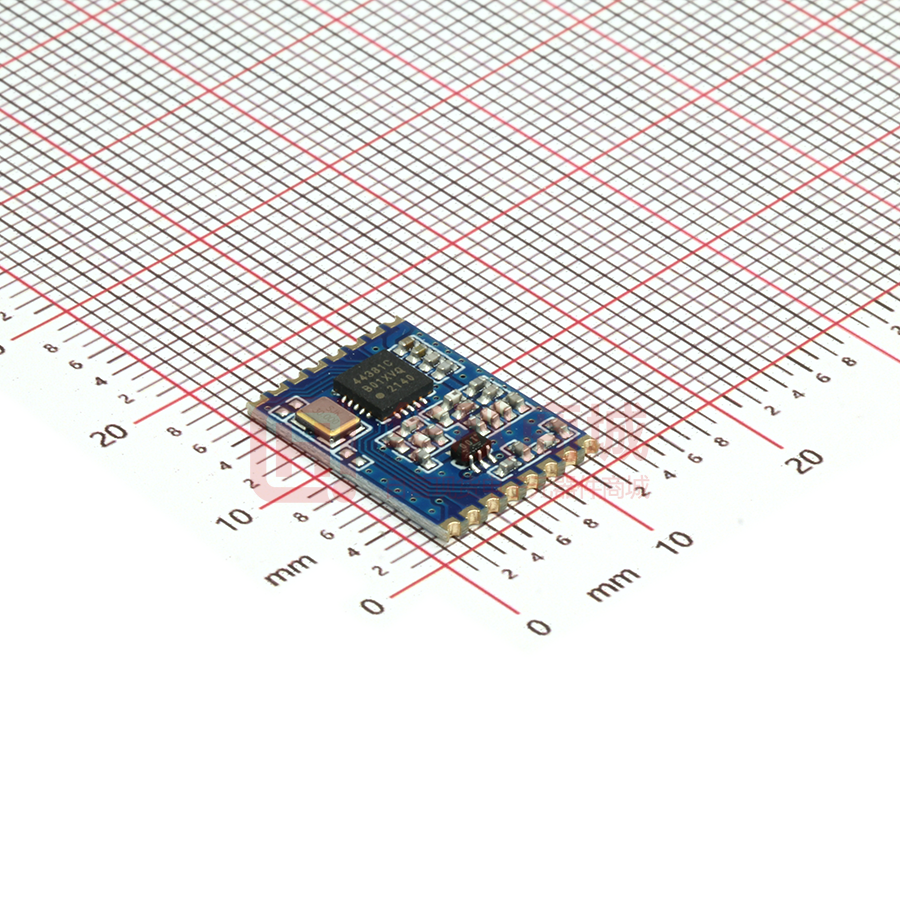

SI4438TR4-GC

深圳市硅传科技有限公司 Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com SI4438TR4-GC 一、 描述 本模块采用的是SiliconLaboratories的 SI4438器件，这是一款高度集成的无线ISM 频段收发芯片。SI4438模块具有低功耗， 远距离的特点，支持高速传输，并且具有极小 的体积和极高的稳定性。 二、 特点  工作电压：1.8～3.8V  休眠电流：30nA  接收电流：14mA  工作温度：-40℃～+85℃  发射电流：80mA@+20dBm  数字 RSSI 功能  工作频率：433MHz、470MHz、 868MHz、915MHz  自动频率校正  自动增益控制  发射功率：+20dBm  射频唤醒功能  接收灵敏度：-124dBm@1.2Kbps  低电压检测与温度传感器  频率误差：+/-5KHz  快速唤醒与频率跳变  FIFO 空间：64Byte  高度可配置的数据包处理程序  数据速率：0.123～1Mbps  天线分集与 TX/RX 开关控制  调制方式：（G）FSK/MSK/ASK  小尺寸：12.5*16mm  接口形式：SPI Tel:086-0755-33592127 Fax:086-0755-36862612 深圳市硅传科技有限公司 Web:www.silicontra.com 三、 应用  遥控器  玩具控制  远程抄表  传感器网络  家庭安防报警及远程无钥匙进入  轮胎气压监测  工业控制  健康监测  家庭自动化遥测  无线PC外围设备  个人数据记录  标签读写器 四、 尺寸和脚位定义 深圳市硅传科技有限公司 编号 名称 类型 1 VCC - 电源正极1.8～3.8V 2 GND - 电源负极地 3 IO0 I/O 直连芯片GPIO0数字I/O引脚，软件设定 4 IO1 I/O 直连芯片GPIO1数字I/O引脚，软件设定 5 IRQ O NIRQ中断输出引脚，产生中断时输出低电平 6 SCK I SPI接口SCLK时钟输入 7 SDO O SPI接口MISO数据输出 8 SDI I SPI接口MOSI数据输入 9 SEL I SPI接口NSEL选择输入 10 IO2 I/O 直连芯片GPIO2数字I/O引脚，软件设定 11 IO3 I/O 直连芯片GPIO3数字I/O引脚，软件设定 12 SDN I 13 TX I 发射输出控制端，此时RX必须为低电平 14 RX I 接收输入信号控制端，此时TX必须为低电平 15 GND - 电源负极地 16 RF - RF信号输入/输出，接50Ω 天线 五、接线图 Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com 功能 关闭功能，输入引脚。除关机模式的所有模式SDN=0， 当SDN=1时模块将被彻底关闭并且内部寄存器的内容将丢失
