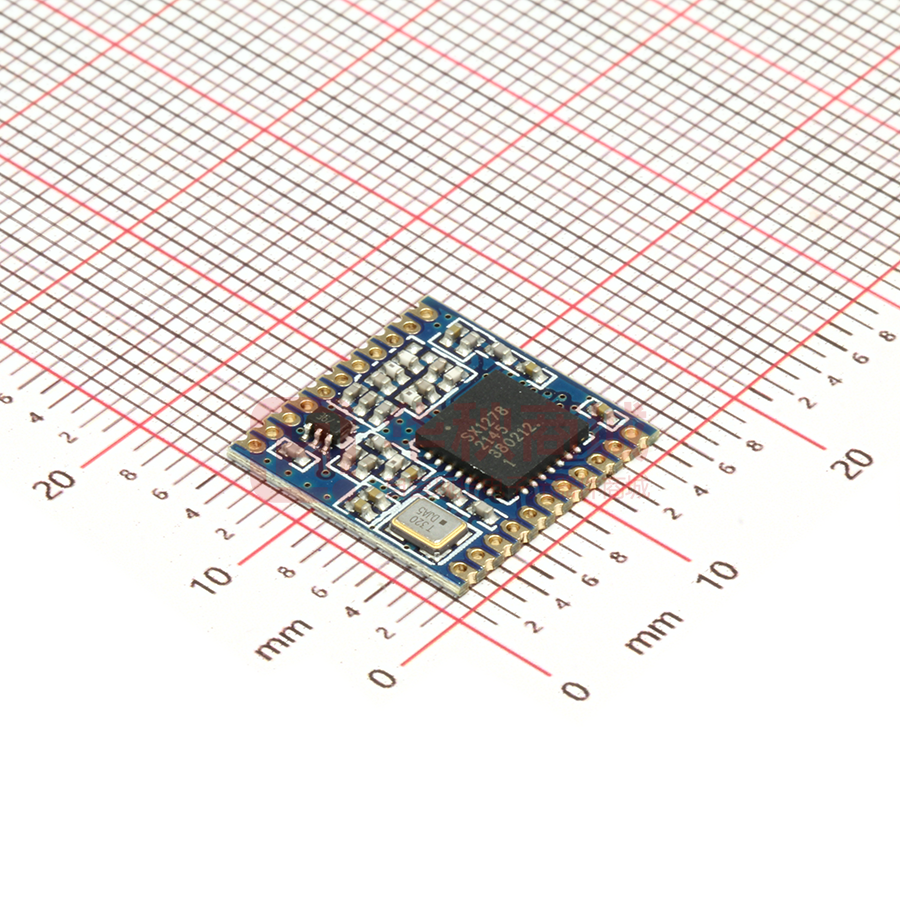

SX1278ZTR4-GC

深圳市硅传科技有限公司 Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com SX1278ZTR4-GC 433MHz 无线收发模块使用说明书 （以实物为准） 产品名称：SX1278 迷你模块 产品型号：SX1278ZTR4-GC 版本：V2.1 深圳市硅传科技有限公司 Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com 文档修改记录 产品名称 SX1278 迷你模块 编制人 序号 修改日志 1 产品型号 SX1278ZTR4-GC 编制日期 20170903 修改人 审核人 文档版本 修改日期 初始版本 V1.0 2017-09-03 2 PCB 改版 V2.0 2018-10-10 3 修改开关控制说明 V2.1 2020-1-15 深圳市硅传科技有限公司 Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com 一、功能特点 SX1278ZTR4-GC 无线模块是基于 SEMTECH 射频集成芯片 SX1278 的射频模块， 是 一款高性能物联网无线收发器，其特殊的 LORA 调试方式可大大增加通信距离，可广泛应 用于各种场合的短距离物联网无线通信领域。其具有体积小、功耗低、传输距离远、 抗 干扰能力强等特点，可根据实际应用情况有多种天线方案可供选配。 该模块功能特点如下： ●工作电压：1.8 ~ 3.7V ●工作频段：410-525MHz ●发射功率：19±1dBm(max) ●超高接收灵敏度：-136±1dBm(@250bps) ●超远有效通讯距离：5Km@250bps（空旷距离） ●使用扩频技术通讯，同样的城市、工业应用环境，性能优于使用传统调制方式 （FSK、2-FSK、4-FSK、GFSK、PSK、ASK、OOK 等）工作的射频产品，在恶劣的噪声环 境下（电表中、电机旁等强干扰源附近，电梯井、矿井、地下室等天然屏蔽环境）优势尤 为 明显 ●高保密性，采用 LoRa 调制方式，传统无线设备无法对其进行捕获、解析 ●高隐蔽性，带内平均功率低于底噪时仍然可以正常通讯 ●采用 LoRa 调制方式，同时兼容并支持 FSK, GFSK,OOK 传统调制方式 ●支持硬件跳频（FHSS），与 LoRa 的扩频技术相结合，可实现超强的通讯隐蔽性和 安全性 ●低功耗：接收电流≤13mA；睡眠电流≤1uA；提供 CAD 功能，将计算与信号接收分 离，进一步优化唤醒窗口功耗（计算电流约为接收电流的一半） ●SPI 通信接口，可直接连接各种单片机使用，软件编程非常方便 深圳市硅传科技有限公司 Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com 二、应用场合 ●楼宇自动集抄系统，特别适用于水表、气表、热表、电表等无线抄表场合 ●对通讯距离要求较高的场合 ●对通信安全、通讯隐蔽性、抗干扰性要求较高的场合 ●家居无线安防、监控云台、机房电源、风机设备无线遥控报警系统 深圳市硅传科技有限公司 Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com 三、规格参数 参 数 性 能 工作电压 1.8 ～ 3.7V 工作温度 -40 ～ 85 ℃ 工作频率 410 ～ 525 MHz 功耗 备 注 发射状态 120mA 接收状态 13mA 睡眠状态 1uA 推荐 433MHz，可在程序中配置 最大发射功率 发射功率 19±1dBm 用户可编程 接收灵敏度 -136±1dBm LoRa 调制，速率 250bps 调制方式 LORA\2-FSK\GFSK\OOK FSK 调制方式：1.2～300Kbps 通信速率 OOK 调制方式：1.2～32.768Kbps LoRa 调制方式：0.2～37.5Kbps 接口类型 邮票孔 通讯协议 SPI 外形尺寸 15mm×15mm 用户在使用贴片模块时，可在电路板 天线匹配 上预留匹配网络，并按照 50 欧姆阻 抗匹配原则布线 LoRa 调制下，可以获得优于传统 调制性能优势 用户可编程自定义，推荐在低速 率下(
