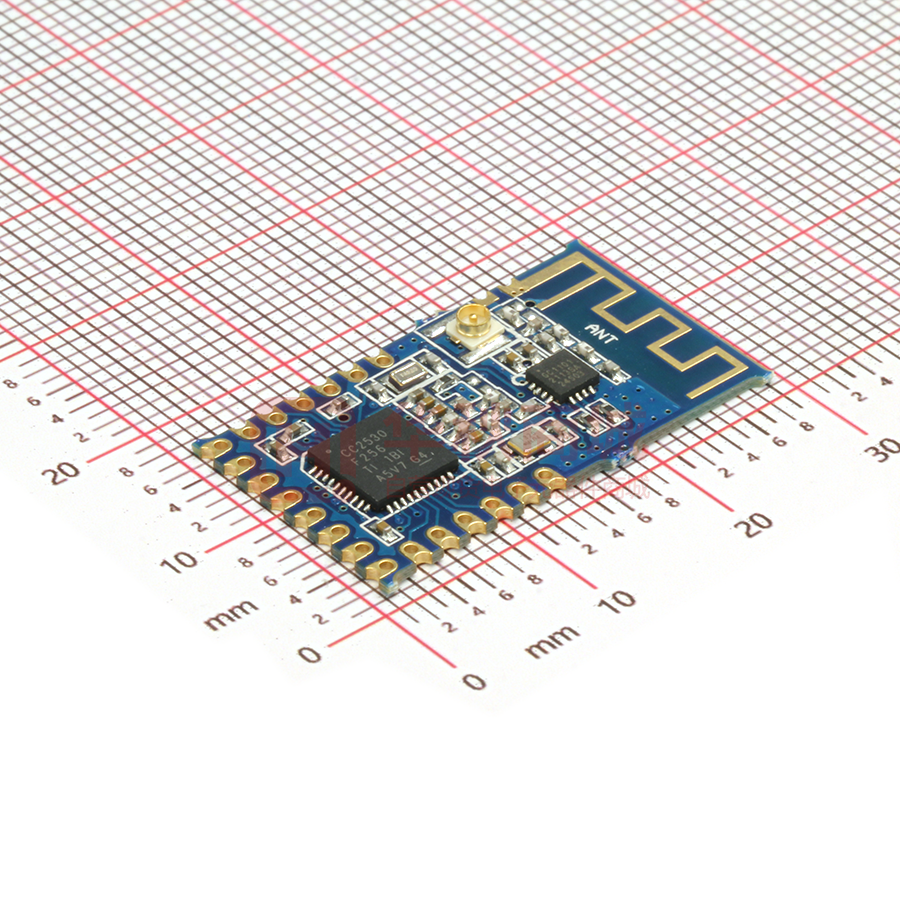

CC2530PATR2.4Z-M

Tel:086-0755-33592127 Fax:086-0755-36862612 深圳市硅传科技有限公司 Web:www.silicontra.com CC2530PATR2.4Z-M 带 8051 内核的 ZigBee+ PA无线收发数传模块 A款（内置天线） B款（外置天线） 模块描述  CC2530PATR2.4Z-M 模块是工作于2.4GHz全球通用频段的低功耗模块  采用SOC芯片，射频符合2.4-GHz IEEE802.15.4标准，可应用于ZigBee和RF4CE标准协议  接收性能优越，接收灵敏度高达-97dBm  可编程输出功率，最大20dBm  支持数字RSSI/LQI值读取  波特率：250kbps  调制模式： O-QPSK 深圳市硅传科技有限公司 SOC资源   256KB Flash 8KB RAM  AES加密模块  8通道12-Bit ADC  2路USART接口  5通道DMA  支持CSMA/CA    IEEE 802.15.4 MAC Timer 32-kHz Sleep Timer Watchdog Timer  21个通用 I/O口 (19×4 mA, 2×20 mA)  在线调试接口  宽电压支持(2 V–3.6 V)  低功耗 模块应用  2.4-GHz IEEE 802.15.4 系统  RF4CE 遥控器  ZigBee 系统  智能家居  灯控系统  工业监控和自动化  低功耗无线传感网络  消费类电子  医疗健康产品 Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com Tel:086-0755-33592127 Fax:086-0755-36862612 深圳市硅传科技有限公司 Web:www.silicontra.com 电气特性 Ta = 25°C, VCC = 3.0V 项目 参数 备注 工作电压 2.0－3.6V 中心频点 2394－2507MHz 频点误差 调制模式 ±20ppm O-QPSK 输出功率 20dBm 接收灵敏度 -100dBm 接收电流 31mA 发射电流 129mA 20dBm 休眠电流 1uA Power Mode 2 波特率 250kbps 固定波特率 通讯距离 300~500M 空旷距离 天线阻抗 50ohm 存储温度 -40~125°C 工作温度 -40~125°C 模块尺寸 29.0*15.7mm 可编程 可编程 深圳市硅传科技有限公司 引脚描述 PIN Interface Description 1 GND Ground 2 ANT External antenna pin 3 GND Ground 4 VCC 2V-3.6V DC power 5 RST 6 P2.2/DC Reset function pin CC Debugger DC or General I/O 7 P2.1/DD CC Debugger DD or General I/O 8 P2.0 General I/O 9 P1.7 General I/O 10 P1.6 General I/O 11 P1.5 General I/O 12 P1.4 General I/O 13 P1.2 General I/O 14 P1.0 General I/O 15 P0.7 General I/O 16 P0.6 General I/O 17 P0.5 General I/O 18 P0.4 General I/O 19 P0.3 General I/O 20 P0.2 General I/O 21 P0.1 General I/O 22 P0.0 General I/O Inside P1.1 Inside P1.3 PA TXEN control pin PA RXEN control pin Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com 深圳市硅传科技有限公司 尺寸描述 编程和仿真接口 Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com 深圳市硅传科技有限公司 开发工具       TI CC2530 Development Kit TI CC2530 ZigBee Development Kit TI CC2530 Remo TI™ Development Kit for RF4CE TI SmartRF™ Software TI Packet Sniffer IAR Embedded Workbench™ Available 工具和软件下载 Z-Stack: http://focus.ti.com.cn/cn/docs/toolsw/folders/print/z-stack.html SmartRF Flash Programmer: http://focus.ti.com.cn/cn/docs/toolsw/folders/print/flash-programmer.html SmartRF Protocol Packet Sniffer: http://focus.ti.com.cn/cn/docs/toolsw/folders/print/packet-sniffer.html SmartRF Studio: http://focus.ti.com.cn/cn/docs/toolsw/folders/print/smartrftm-studio.html CC2530-Software Examples http://focus.ti.com.cn/cn/lit/sw/swrc135b/swrc135b.zip Tel:086-0755-33592127 Fax:086-0755-36862612 Web:www.silicontra.com
