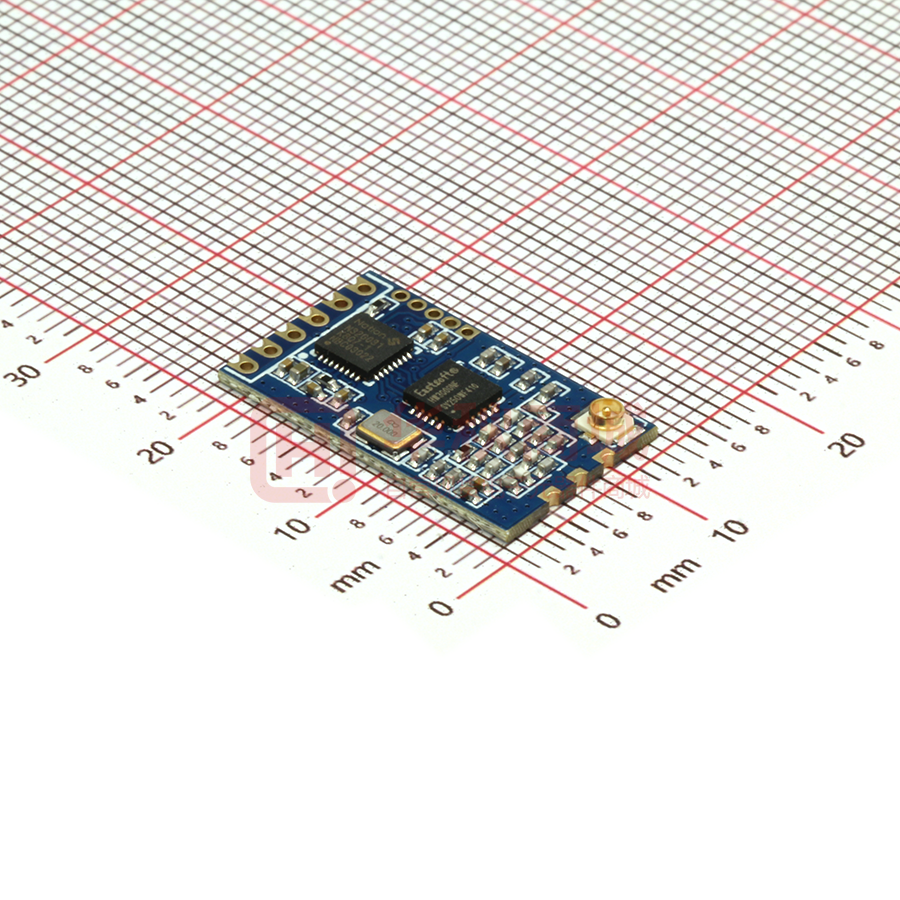

GC433-TC007P

GC433-TC007P

  • 厂商:

    SILICONTRA(硅传)

  • 封装:

    MODULE_21.5X13MM

  • 描述:

    433M 无线数传模块 MODULE_21.5X13MM

  • 详情介绍
  • 数据手册
  • 价格&库存
GC433-TC007P 数据手册
专注无线射频·物联网 GC433-TC007P 433MHz 无线透传模块规格书 版本(V1.0) (以实物为准) 地址:深圳市龙华区三联创业路汇海广场 C 座 13 层 1305 邮编:518109 电话:0755-33592127 传真:0755-36862612 邮箱:zhangly@silicontra.com 网址:https://www.silicontra.com www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 文档修订记录 版本 修订日期 备注 V1.0 2022-05-14 初始版本 www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 一、 模块简介 GC433-TC007P 模块是高度集成半双工微功率无线数据传输模块,采用国民技术高性能 32 位 M0 单片机加上东软载波射频芯片 HW3000,模块能够透明传输用户数据,而用户无需编 写复杂的设置与传输程序,同时小体积宽电压运行,使之能够应用在非常广泛的领域。 二、 功能特点  支持433MHz频段,穿透性强  多信道选择,支持16个信道  功率可软件配置,最大发射功率20dBm  射频空中波特率可调  串口通讯接口,串口波特率可软件配置  标准供电电压3.3V  工业级标准设计,支持-40~85℃下长时间使用  超小体积,仅21.5mm × 13mm × 2.3mm  邮票孔设计,方便批量生产 三、 应用场合  无线抄表  无线门禁  智能家居  工业控制  无线传感器网络  无线遥控  遥测设备 www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 四、 规格参数 GC433-TC007P 技术参数 工作温度范围 温度范围 -40 ~ 85℃ 射频参数特性 工作频段 433MHz,支持 16 个信道 调制方式 GFSK 最大发射功率 +20dBm 接收灵敏度 -114dBm @10Kbps 空中传输速率 10Kbps/19.2Kbps/38.4Kbps/50Kbps/76.8Kbps 传输距离 空旷 500 米 串口参数特性 波特率 9600/19200/38400/76800/115200 可选 数据位 8 位(固定) 停止位 1 位、2 位可选 校验位 无校验,奇校验,偶校验可选 数据包最大长度 252bytes 电源功耗特性 VCC 电源输入电压 2.2 ~ 3.6V,典型供电 3.3V 发射电流 88mA(+20dBm) 接收电流 25mA 休眠电流 2uA 尺寸和天线接口 尺寸 21.5mm × 13mm × 2.3mm 天线接口 可选择邮票孔 IO 口或 IPEX 座子,阻抗约 50 欧姆 www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 五、 外形尺寸 六、 引脚功能说明 引脚号 定义 1 RESET 2 VCC 电源+3.3V 3 GND 地 4 RXD UART RX 5 TXD UART TX CE 模块 SLEEP 控制引脚, 在模块开启低功耗模式下有效,默认是关闭的 (高电平或悬空模块进入 SLEEP 模式, 低电平下降沿唤醒模块,唤醒后 需要延时 2ms 以上才能正常工作) 6 www.silicontra.com 描述 复位信号,低电平有效,正常使用拉高或悬空 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 七、 硬件连接 www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 八、 AT 指令说明 AT 指令通过串口发送相关的字符串去查询或配置模块参数,AT 指令操作采用 ASCII 码,每个指令通字符串过换行符\r\n 作为结束。模块的出厂默认参数如下: 8.1 射频信道 0(430MHz) 功率等级 9(20dBm) 空中速率 10000(10Kbps) 串口波特率 9600,0,0 (8 位数据位、1 位停止位、无校验) 网络 ID 255 低功耗模式 0(关闭低功耗模式) AT+MODE - 设置模块工作模式 指令 设置模式: AT+MODE=\r\n 返回 OK\r\n 参数说明 mode=0: 进入 AT 指令模式 mode=1: 退出 AT 指令模式(透传模式) 注意事项 立即生效,掉电不保存,上电默认是透传模式 8.2 AT+UART - 设置模块串口参数 指令 返回 查询当前值: AT+UART=?\r\n 设置: AT+UART=,,\r\n 查参数: AT+UART?\r\n AT+UART=,,\r\n OK\r\n 或 Error\r\n BAUD:9600,19200,3840 0,57600,115200\r\n STOP BIT:0~1\r\n CHECK BIT:0~2\r\n baud: 串口波特率 默认:9600 参数说明 stop bit: 串口停止位 默认:0 check bit: 奇偶校验位 默认:0 www.silicontra.com baud: 串口波特率 stop bit=0: 1 位停止位 stop bit=1: 2 位停止位 可设置的值 check bit=0: 无校验 check bit=1: 奇校验 check bit=2: 偶校验 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 注意事项 退出 AT 指令模式时生效,支持掉电保存 8.3 AT+PWR - 设置模块发射功率等级 指令 查询当前值: AT+PWR=?\r\n 返回 AT+PWR=\r\n 设置: AT+PWR=\r\n OK\r\n 或 Error\r\n 参数说明 power: 当前发射功率等级 power: 发射功率等级 默认:9 注意事项 立即生效,支持掉电保存 8.4 查参数: AT+PWR?\r\n PWR:0~9\r\n 可设置的值 (0:-40dBm, 1:-16dBm, 2:-10dBm, 3:-5dBm, 4:0dBm, 5:5dBm, 6:10dBm, 7:15dBm, 8:18dBm, 9:20dBm) AT+RFBR - 设置模块空中波特率 指令 查询当前值: AT+RFBR=?\r\n 返回 AT+RFBR=\r\n 参数说明 baud: 当前空中波特率 默认:10000(10Kbps) 设置: AT+RFBR=\r\n OK\r\n 或 Error\r\n 查参数: AT+RFBR?\r\n baud: 设置空中波特率 可设置的值,单位:bps RFBR:10000,19200,38400 ,50000,76800\r\n 注意事项 立即生效,支持掉电保存 8.5 AT+RFCH - 设置模块工作信道 指令 查询当前值: AT+RFCH=?\r\n 返回 AT+RFCH=\r\n 参数说明 channel: 当前工作信道 默认:0 www.silicontra.com 设置: AT+RFCH=\r\n OK\r\n 或 Error\r\n channel: 设置工作信道 查参数: AT+RFCH?\r\n RFCH:0~15\r\n 可设置的值 (0:430MHz, 1:430.8MHz, 2:431.6, ~ 15:442MHz) 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 注意事项 立即生效,支持掉电保存 8.6 AT+PID - 设置模块网络 ID 指令 查询当前值: AT+PID=?\r\n 返回 AT+PID=\r\n 参数说明 ID: 当前网络 ID 默认:255 设置: AT+PID=\r\n OK\r\n 或 Error\r\n 查参数: AT+PID?\r\n ID: 设置网络 ID 可设置的值 PID:0~255\r\n 注意事项 立即生效,支持掉电保存 8.7 AT+LPWR - 设置低功耗模式 指令 查询当前值: AT+LPWR=?\r\n 返回 AT+LPWR=\r\n 参数说明 注意事项 8.8 查参数: AT+LPWR?\r\n LPWR:0~1\r\n mode=0: 关闭低功耗模式 mode=1: 开启低功耗模式 mode:设置低功耗模式 可设置的值 默认:0 退出 AT 指令模式时生效,支持掉电保存,低功耗模式开启后 CE 引脚生效 AT+ALL – 查询模块所有参数 指令 AT+ALL\r\n 返回 AT+RFCH=0\r\n AT+PWR=9\r\n AT+RFBR=10000\r\n AT+PID=255\r\n AT+UART=9600,0,0\r\n AT+LPWR=0\r\n 8.9 设置: AT+LPWR=\r\n OK\r\n 或 Error\r\n AT+DEFT - 恢复模块出厂设置 指令 AT+DEFT\r\n 返回 OK\r\n 注意事项 立即生效,设置完成模块自动立即复位 www.silicontra.com 该版权归深圳市硅传科技有限公司所有 专注无线射频·物联网 8.10 AT+RST – 模块软件复位 指令 AT+RST\r\n 返回 OK\r\n 注意事项 立即生效,复位模块 8.11 AT+VER - 获取模块固件版本信息 指令 AT+VER\r\n 返回 AT+VER=\r\n www.silicontra.com 该版权归深圳市硅传科技有限公司所有
GC433-TC007P
文档中提到的物料型号是STM32F103C8T6,这是一款基于ARM Cortex-M3内核的32位微控制器,广泛应用于各种工业和消费电子设备。

器件简介强调了其高性能、低成本和丰富的外设接口。

引脚分配涵盖了48个引脚,包括电源、地、I/O、复位、晶振和调试接口等。

参数特性包括工作电压、工作频率、内存大小和I/O类型等。

功能详解部分深入介绍了其内部结构,如CPU、内存、外设和中断系统等。

应用信息指出这款芯片适用于需要高性能处理和丰富接口的场合。

封装信息显示该芯片采用LQFP48封装,具有较好的电气性能和散热特性。
GC433-TC007P 价格&库存

很抱歉,暂时无法提供与“GC433-TC007P”相匹配的价格&库存,您可以联系我们找货

免费人工找货
GC433-TC007P
  •  国内价格
  • 1+24.09750
  • 10+23.20500
  • 100+20.52750
  • 500+19.99200

库存:0
