GC433-TC011P

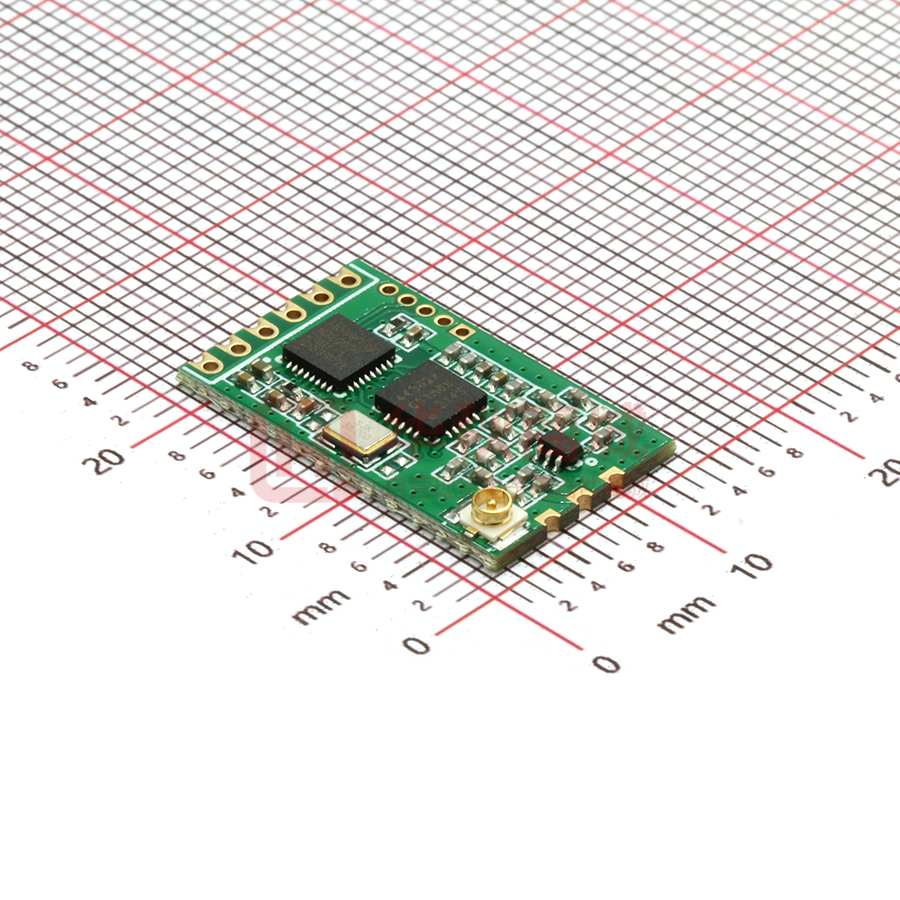

www.silicontra.com 专注无线射频 致力物联网 深圳市硅传科技有限公司 SHENZHEN SILICONTRA TECHNOLOGY CO.,LTD. GC433-TC011P 433MHz 无线透传模块用户规格书 （V2.0） 目录 一．模块介绍 1.1 模块概述 4 4 1.2 模块特点 4 1.3 应用场景 5 二．模块参数 6 6 2.1 模块基本电气参数图 7 三．模块说明 3.1 模块尺寸图 7 3.2 模块引脚功能定义图 7 3.3 引脚功能说明 8 3.4 模块连接图 8 四、测试套件 9 五、用户需知* 9 5.1 模块出厂默认参数 10 5.2 模块配置软件 10 5.3 XCOM V2.0串口工具 11 六、AT指令说明 11 6.1 AT+MODE - 设置模块工作模式 11 6.2 AT+UART - 设置模块串口参数 12 电话：0755-33592127 该版权归深圳市硅传科技有限公司所有 第1页 共 16 页 硅传科技 www.silicontra.com GC433-TC011P 规格书 6.3 AT+PWR - 设置模块发射功率等级 12 6.4 AT+RFBR - 设置模块空中波特率 12 6.5 AT+RFCH - 设置模块工作信道 6.6 AT+PID - 设置模块网络 ID 13 13 6.7 AT+LPWR - 设置低功耗模式 13 6.8 AT+ALL – 查询模块所有参数 14 6.9 AT+DEFT - 恢复模块出厂设置 14 6.10 AT+RST – 模块软件复位 14 6.11 AT+VER - 获取模块固件版本信息 14 七、天线选择 15 7.1 天线使用注意事项 15 八、硬件设计 15 九、传输距离不理想 16 十、模块易损坏 16 16 十一、误码率太高 电话：0755-33592127 该版权归深圳市硅传科技有限公司所有 第2页 共 16 页 硅传科技 www.silicontra.com GC433-TC011P 规格书 版本 更改日期 V1.0 2021年12月7日 初始版本 V1.1 2021年12月14日 修改 AT+RFCH 指令描述和最大数据包长度 V2.0 2022年4月4日 电话：0755-33592127 更改说明 1.格式优化 2.增加天线选择 3.增加测试套件 该版权归深圳市硅传科技有限公司所有 第3页 共 16 页 硅传科技 www.silicontra.com GC433-TC011P 规格书 一、 模块介绍 （模块以实物为准） 1.1 模块概述 GC433-TC011P 是基于Siliconlabs 射频芯片 SI4438 上与内置高性能 32 位 M0 单片机上我司 独立设计开发的模块。 此模块是高度集成半双工微功率 433MHz 无线数据传输模块。前期的射频 与内部开发已经由我司全部完成，而用户无需编写复杂的设置与传输程序，只需要串口对接就可实 现数据传输。模块同时支持宽电压运行，使之能够应用在非常广泛的领域。用在非常广泛的领域。 1.2 模块特点 支持433MHz频段，穿透性强 多信道选择，支持32个信道 功率可软件配置，最大发射功率+20dBm 射频空中波特率可调 串口通讯接口，串口波特率可软件配置 标准供电电压+3.3V 工业级标准设计，支持-40～85℃下长时间使用 超小体积，仅21.5x13mm 邮票孔设计，方便批量生产 预留插件接口，方便批量生产 电话：0755-33592127 该版权归深圳市硅传科技有限公司所有 第4页 共 16 页 硅传科技 www.silicontra.com GC433-TC011P 规格书 1.3 应用场景 智能扫地机 智能擦窗机 智能家居控制 智慧酒店控制 智慧交通道钉 智慧路灯 烟雾报警器 工业遥控器 电单车充电桩 烟雾报警器 电话：0755-33592127 该版权归深圳市硅传科技有限公司所有 第5页 共 16 页 硅传科技 www.silicontra.com GC433-TC011P 规格书 二、模块参数 2.1 模块基本电气参数图 GC433-TC011P 技术参数 温度范围 -40 ～ 85℃ 工作频段 从420MHz-444.8MHz，每个信道间隔800Hz 调制方式 GFSK 最大发射功率 接收灵敏度 空中传输速率 传输距离 +20dBm -123dBm@0.6Kbps 0.6Kbps/1.2Kbps/2.4Kbps/4.8Kbps/10Kbps/50Kbps/100 Kbps/500Kbps 空旷 1500m@0.6Kbps 波特率 9600/19200/38400/57600/115200 可选 数据位 8 位 （固定） 停止位 1 位 (固定) 校验位 无校验(固定) 串口数据包最大长度 VCC电源输入电压 252bytes，射频单包最大64字节，超过自动分包 1.8 ～ 3.6V，典型供电 3.3V 发射电流 110mA(+20dBm) 接收电流 19mA 休眠电流 10uA 尺寸 天线接口 电话：0755-33592127 21.5mm × 13mm × 2.3mm 可选择邮票孔 IO 口或 IPEX 座子，阻抗约 50 欧姆 该版权归深圳市硅传科技有限公司所有 第6页 共 16 页 硅传科技 www.silicontra.com GC433-TC011P 规格书 三、模块说明 3.1 模块尺寸图 13mm 4.3mm 4.1mm PIN9 PIN7 21.5mm PIN1 1.5mm PIN6 2.0mm 1.3mm 3.2 模块引脚功能定义图 VCC PIN9 PIN1 RESET GND GND ANT RXD GND 电话：0755-33592127 PIN6 CE PIN7 TXD 该版权归深圳市硅传科技有限公司所有 第7页 共 16 页 硅传科技 www.silicontra.com GC433-TC011P 规格书 3.3引脚功能说明 序号 接口名 功能 1 RESET 复位信号,低电平有效，正常使用拉高或悬空 2 VCC 电源+3.3V 3 GND 地 4 RXD UART RX 5 TXD UART TX 6 CE 模块 SLEEP 控制引脚, 在模块开启低功耗模式下有效， 默认是关闭的（高电平或悬空模块进入 SLEEP 模式, 低电平下降沿唤醒模块，唤醒后需要延时 2ms 以上 才能正常工作） 7 GND 地 8 ANT 天线接口，等效阻抗约 50Ω 9 GND 地 3.4 模块连接图 GND VCC C1 I/O VCC GND UART-TX UART-RX I/O MCU 10uF RESET VCC GND RXD TXD CE GC433-TC011P 注意： 1.CE引脚只有在模块开启低功耗模式下才有效，详见CE引脚说明 2.MCU的UART-TX接模块的RXD、MCU的UART-RX接模块的TXD 电话：0755-33592127 该版权归深圳市硅传科技有限公司所有 第8页 共 16 页 硅传科技 www.silicontra.com GC433-TC011P 规格书 四、测试套件 为方便广大客户需求，更效率的进行产品的快发以及快速评估无线模块方案的可行性，用户 可在淘宝平台购买测试套件。 GC433-TC011P套件 五、用户需知* 上电延时 模组从上电到初始化完成大概有80ms的延时，建议上电后，外部 MCU 延时一定时间后再进行串口通信或者使能操作。 AT 指令 AT 指令使用时以”\r\n”为结束符，即以新行为结束符。某些串口助手选择 性自动添加称之为“发送新行”，只要勾选了“发送新行”，命令结尾就不需 要添加”\r\n”。 ”\r”=0x0D，表示回车符（RETURN），”\n”=0x0A，表示 新行（NEW LINE）。 透传数据分包机制 功耗设计 透传数据吞吐量 电话：0755-33592127 内部自动分包长度 63 字节，当串口一帧数据长度大于 63 时，内部会自动分 包发送，内部有 4 级缓存，每级 63 字节。 如开启低功耗模式，设置CE脚置高电平或悬空，可以使模组进入休 眠，电流功耗
