GC433-TC016
433MHz 无线透传模块用户规格书
(V2.0)
目录
一.模块介绍
1.1 模块概述
4
4
1.2 模块特点
4
1.3 应用场景
5
二.模块参数
6
6
2.1 模块基本电气参数图
7
三.模块说明
3.1 模块尺寸图
7
3.2 模块引脚功能定义图
7
3.3 引脚功能说明
8
3.4 模块连接图
8
四、测试套件
9
五、用户需知*
9
10
5.1模块出厂默认参数
10
六、AT指令说明
6.1 AT+MODE - 设置模块工作模式
11
6.2 AT+UART - 设置模块串口参数
11
6.3 AT+PWR - 设置模块发射功率等级
11
6.4 AT+RFBR - 设置模块空中波特率
12
电话:0755-33592127
该版权归深圳市硅传科技有限公司所有
第1页
共 16 页
硅传科技 www.silicontra.com
GC433-TC016 规格书
6.5 AT+RFCH - 设置模块工作信道
6.6 AT+PID - 设置模块网络 ID
12
12
6.7 AT+LPWR - 设置低功耗模式
13
6.8 AT+PRS - 设置模块射频供电方式
13
6.9 AT+ALL – 查询模块所有参数
13
6.10 AAT+DEFT - 恢复模块出厂设置
14
6.11 AT+RST – 模块软件复位
6.12 AT+VER - 获取模块固件版本信息
14
14
七、天线选择
14
7.1 天线使用注意事项
14
八、硬件设计
15
九、传输距离不理想
十、模块易损坏
16
16
十一、误码率太高
16
电话:0755-33592127
该版权归深圳市硅传科技有限公司所有
第2页
共 16 页
硅传科技 www.silicontra.com
版本
更改日期
V1.0
2021年9月16日
V1.1
2021年10月25日
GC433-TC016 规格书
更改说明
初始版本
修改串口参数描述
1.格式优化
V2.0
电话:0755-33592127
2022年4月4日
2.增加天线选择
3.增加测试套件
该版权归深圳市硅传科技有限公司所有
第3页
共 16 页
硅传科技 www.silicontra.com
GC433-TC016 规格书
一、 模块介绍
(模块以实物为准)

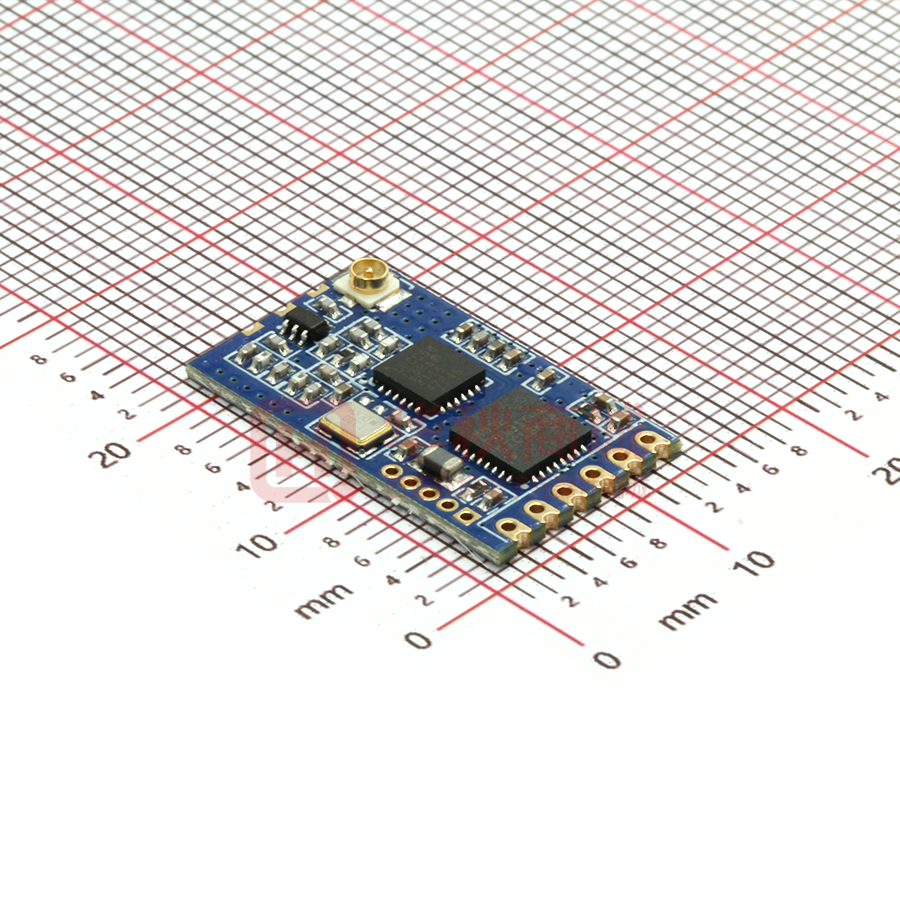

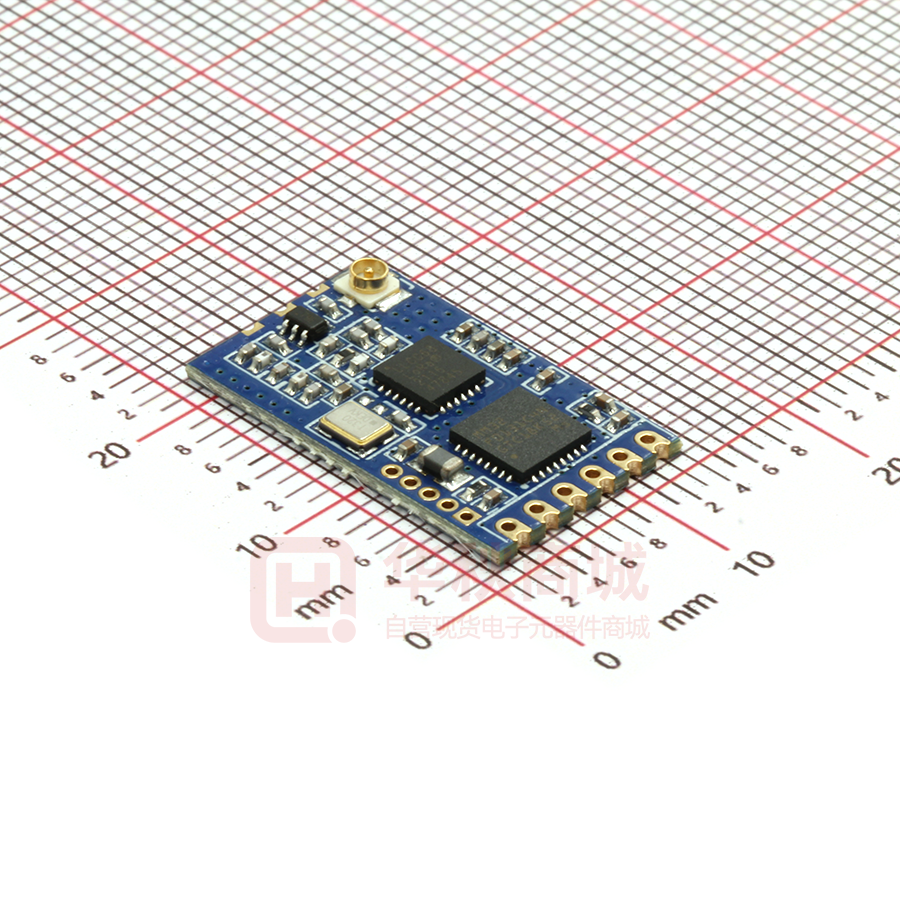

1.1 模块概述
GC433-TC016 是基于Semtech LORA 全新一代收发芯片 LLCC68上与内置高性能 32 位 M0
单片机上我司独立设计开发的模块。
此模块是高度集成半双工微功率 433MHz 无线数据传输模块。前期的射频与内部开发已经由
我司全部完成,而用户无需编写复杂的设置与传输程序,只需要串口对接就可实现数据传输。模块
同时支持宽电压运行,使之能够应用在非常广泛的领域。用在非常广泛的领域。
1.2 模块特点
支持433MHz频段,穿透性强,传输距离远
多信道选择,支持41个信道
功率可软件配置,最大发射功率+22dBm
射频空中波特率可调
串口通讯接口,串口波特率可软件配置
标准供电电压+3.3V,支持LDO和DCDC两种电源方式
工业级标准设计,支持-40~85℃下长时间使用
超小体积,仅21.5x13mm
邮票孔设计,方便批量生产
电话:0755-33592127
该版权归深圳市硅传科技有限公司所有
第4页
共 16 页
硅传科技 www.silicontra.com
GC433-TC016 规格书
1.3 应用场景
智能扫地机
智能擦窗机
智能家居控制
智慧酒店控制
智慧交通道钉
智慧路灯
烟雾报警器
工业遥控器
电单车充电桩
烟雾报警器
电话:0755-33592127
该版权归深圳市硅传科技有限公司所有
第5页
共 16 页
硅传科技 www.silicontra.com
GC433-TC016 规格书
二、模块参数
2.1 模块基本电气参数图
GC433-TC016 技术参数
温度范围
-40 ~ 85℃
工作频段
410~450MHz(SPAN:1MHz)
调制方式
LORA
最大发射功率
接收灵敏度
空中传输速率
传输距离
+22dBm
-130dBm@1.11Kbps
1.11Kbps/1.46Kbps/2.6Kbps/4.56Kbps/9.11Kbps/18.23K
空旷 3000 米@1.11Kbps
波特率
9600/19200/38400/57600/115200 可选
数据位
8 位 (固定)
停止位
1 位、2 位可选
校验位
无校验,奇校验,偶校验可选
数据包最大长度
VCC电源输入电压
1200bytes,射频单包最大64bytes
2.0 ~ 3.7V,典型供电 3.3V
发射电流
150mA(+22dBm)
接收电流
12mA@LDO / 8mA@DCDC
休眠电流
10uA
尺寸
天线接口
电话:0755-33592127
21.5mm × 13mm × 2.3mm
可选择邮票孔 IO 口或 IPEX 座子,阻抗约 50 欧姆
该版权归深圳市硅传科技有限公司所有
第6页
共 16 页
硅传科技 www.silicontra.com
GC433-TC016 规格书
三、模块说明
3.1 模块尺寸图
13mm
4.3mm
PIN9
4.1mm
PIN7
21.5mm
PIN1
1.5mm
PIN6
2.0mm 1.3mm
3.2 模块引脚功能定义图
VCC
PIN9
PIN1
RESET
GND
GND
ANT
RXD
GND
电话:0755-33592127
PIN6
CE
PIN7
TXD
该版权归深圳市硅传科技有限公司所有
第7页
共 16 页
硅传科技 www.silicontra.com
GC433-TC016 规格书
3.3引脚功能说明
序号
接口名
功能
1
RESET
复位信号,低电平有效,正常使用拉高或悬空
2
VCC
电源+3.3V
3
GND
地
4
RXD
UART RX
5
TXD
UART TX
6
CE
模块 SLEEP 控制引脚, 在模块开启低功耗模式下有效,
默认是关闭的(高电平或悬空模块进入 SLEEP 模式,
低电平下降沿唤醒模块,唤醒后需要延时 2ms 以上
才能正常工作)
7
GND
地
8
ANT
天线接口,等效阻抗约 50Ω
9
GND
地
3.4 模块连接图
GND
VCC
C1
I/O
VCC
GND
UART-TX
UART-RX
I/O
MCU
10uF
RESET
VCC
GND
RXD
TXD
CE
GC433-TC016
注意: 1.CE引脚只有在模块开启低功耗模式下才有效,详见CE引脚说明
2.MCU的UART-TX接模块的RXD、MCU的UART-RX接模块的TXD
电话:0755-33592127
该版权归深圳市硅传科技有限公司所有
第8页
共 16 页
硅传科技 www.silicontra.com
GC433-TC016 规格书
四、测试套件
为方便广大客户需求,更效率的进行产品的快发以及快速评估无线模块方案的可行性,用户
可在淘宝平台购买测试套件。 https://item.taobao.com/item.htm?ft=t&id=655844873244
GC433-TC016套件
五、用户需知*
上电延时
模组从上电到初始化完成大概有80ms的延时,建议上电后,外部 MCU
延时一定时间后再进行串口通信或者使能操作。
AT 指令
AT 指令使用时以”\r\n”为结束符,即以新行为结束符。某些串口助手选择
性自动添加称之为“发送新行”,只要勾选了“发送新行”,命令结尾就不需
要添加”\r\n”。 ”\r”=0x0D,表示回车符(RETURN),”\n”=0x0A,表示
新行(NEW LINE)。
透传数据分包机制
功耗设计
透传数据吞吐量
电话:0755-33592127
内部自动分包长度 60 字节,当串口一帧数据长度大于 60 时,内部会自动分
包发送,内部有 20 级缓存,每级 60 字节。
如开启低功耗模式,设置CE脚置高电平或悬空,可以使模组进入休
眠,电流功耗
很抱歉,暂时无法提供与“GC433-TC016”相匹配的价格&库存,您可以联系我们找货
免费人工找货- 国内价格
- 1+35.25600
- 10+32.54400
- 30+32.00160
