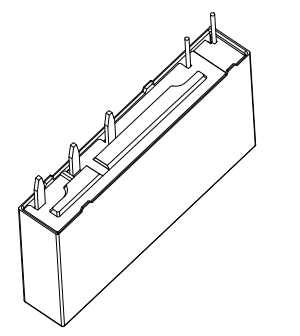

RY-124D

PS No. Version Date 继 电 器 规 格 书 RELAY SPECIFICATION 客户名称/Customer： 客户品名/Your Product Description： 客户零件编号/Your Part Number： 旺荣品名/Our Product Description： 旺荣零件编号/Our Part Number： RY-124D 客户批准/Customer Approval 盖章处/STAMPING AREA 编制 张金晶 发行批准 / Issued by 审 核 安规会签 谢文骏 马侠 批准 冯旭强 PS-055-2022-001 00 2022/5/4 变更履历/HISTORY 序号 日期 00 2022-5-4 变更项目 初版 担当 张金晶 产品编号 型号 RY-124D Relay SPECIFICATION TYPE No. 零件清单/PARTS LIST 零件名 材质 MATERIAL Part UL FILE No. FLAME CLASS E53664 E59481 UL94 V-0 UL94 V-0 5010GN6-30M8AM 4130 E53664 E59481 UL94 V-0 UL94 V-0 R850 E4008 3UEW 155(F Class) E171666 E554705 E164502 E234867 E363385 E53664 E59481 UL94 V-0 UL94 V-0 型号/处理方式 TYPE/TREATMENT 5010GN6-30M8AM 4130 PBT 2 衔铁 Armature 铁 Steel 镀镍 Nickel Plated 3 铁芯 Core 铁 Steel 镀镍 Nickel Plated 4 挂钩 Hinge 不锈钢带 Stainless Steel 5 铁架 Yoke 铁 Steel 6 B端子 B Terminal 铜合金 Cu Alloy 7 C端子 C Terminal M端子 M Terminal 铜合金 Cu Alloy 基座 Base 10 可动弹片 铜合金 Movable SpringCu Alloy B接点 银合金 B Contact Ag Alloy M接点 银合金 M Contact Ag Alloy 11 12 镀镍 Nickel Plated 铜合金 Cu Alloy PBT 9 Remark 00 外壳 Case 备注 Ver 1 8 Part Number PS-055-2019-001 1 PS No.: 继电器规格书 13 可动接点 C Contact 14 推片 Card 15. 线材 Wire 聚氨脂漆包圆铜线 Polyurethane copper wire 16. 骨架 Bobbin PBT 银合金 Ag Alloy LCP 5010GN6-30M8AM 4130 结构图Construction Schematic UL94 V-0 UL94 V-0 型号 RY-124D Relay SPECIFICATION TYPE 2. 性能/SPECIFICATIONS 2.1 驱动部分/COIL SPECIFICATIONS 开关部/CONTACT SPECIFICATION 2.2.1 开关类型 Contact Configuration 2.2.2 接点规格 Contact Rating 2.2.3 接触电阻 Contact Resistance 2.2.4 吸合时间 Operate Time 2.2.5 释放时间 Release Time 2.2.6 最大动作频率 Max. Switching Rate 2.3 VDC（在23℃时） VDC at 23℃ W（在23℃时） W at 23℃ Ω±10％（在23℃时） Ω±10％（at 23℃） mA±10％（在23℃时） mA±10％（at 23℃） VDC以下（在23℃时） VDC Max. at 23℃ VDC以上（在23℃时） VDC Min. at 23℃ VDC Max. 130％额定电压 VDC Max. 130％of Nominal 一组转换型 1 Form C 6 A 277VAC（阻性负载） 6 A @277VAC (Resistive) 100 mΩ 以下， (初期值，DC 6V/1A条件下) 100 mΩ Max. @ Initiate, DC 6V/1A 500 mΩ 以下， (寿命试验后，DC 6V/1A条件下) 500 mΩ Max. @ After Life, DC 6V/1A 8 ms 以下（额定电压下） 8 ms Max. @ Rated Voltage 4 ms 以下（施加额定电压后断开时） 4 ms Max. @ Rated Voltage 次/分 （无负载） 300 300 ops./min. (no load). 次/分 （额定负载） 6 6 ops./min. (Rated load) 特性/GENERAL SPECIFICATION 2.3.1 绝缘电阻 Insulation Resistance 1000 MΩ以上（500VDC） 1000 MΩ Min@500VDC 2.3.2 介质耐压 Dielectric Strength 1000 VAC/分钟(接点间) 4000 VAC/分钟(线圈/接点间) 1000 VAC@50/60Hz 1 min.(Between Open Contacts) 4000 VAC@50/60Hz 1 min.(Between Coil and Contacts) 00 2.2 24 24 0.17 0.17 3388 3388 7.1 7.1 18 18 2.4 2.4 31.2 31.2 Part Number Ver 2.1.1 额定电压 Rated Coil Voltage 2.1.2 额定功率 Nominal Power 2.1.3 线圈电阻 Coil Resistance 2.1.4 额定电流 Nominal Current 2.1.5 吸合电压 Operate Voltage 2.1.6 释放电压 Release Voltage 2.1.7 最大连续施加电压 Max Power 产品编号 PS No.: PS-055-2022-001 继电器规格书 2.3.3 电气寿命 Electrical Life RY-124D 产品编号 Part Number 4 端子性能/TERMINAL CHARACTERSITICS 2.4.1 端子强度 Terminals strength 2.4.2 可焊性 Terminal solderbility 10牛/10秒，任意方向静态压力，无异常，但端子弯曲可以 10N 10s,Thereshall be no abnormalities. (The curving of the terminal shall be acceptable) 260±5℃ 3s，端子头部90%以上的面积有锡覆盖 （无铅焊锡） 260±5℃ 3s，In Case of lead lead free solder, 90% of the dipped portion shall be solderd. 2.4.3 耐热性 5s @ 260°C,端子头部3mm浸入锡中，无异常发生 Soldring Heat Resistance 5s @ 260°C,There shall be no abnormalities. (wave soldering) 2.5 耐温性/Temperature Resistance 2.5.1 耐热 Heat Resistance 2.5.2 耐寒 Cold Resistance 2.6 耐湿性/Moisture Resistance (85±5）℃，16h，恢复常温2h，无异常发生 (85±5) ℃,16h,Room Temperature:2h,There shall be no abnormalities. (-40±2）℃，16h，恢复常温2h，无异常发生 (-40±2) ℃,16h,Room Temperature:2h,There shall be no abnormalities. (40±2）℃，RH:90%～95%,16h，恢复常温2h，无异常发生, 绝缘电阻≥50MΩ（500VDC） (40±2）℃，RH:90%～95%,16h，Room Temperature:2h， There shall be no abnormalities.Insulation Resistance:≥50MΩ(500VDC) 00 2.4 Ver 5×10 次以上（常温,阻性负载,1秒通9秒断） 4 5×10 Cycle Min. @Room Temperature,Resistive Load.ON:OFF=1s:9s 4 5×10 次以上（常温,阻性负载,1秒通9秒断） 4 5×10 Cycle Min. @Room Temperature,Resistive Load.ON:OFF=1s:9s 7 2.3.4 机械寿命 1×10 次以上（无负载） 7 Mechanical Life 1×10 Cycle Min. @no load 2.3.5 线圈温升 70K Max. (线圈电压：110%，额定负载，环境温度：85℃） Coil Temperature Rise: 70K Max. (Coil Voltage:110%,Rate Load, Environmental Temperature:85℃） －40～85 2.3.6 使用环境温度 ℃（无凝结时） －40～85 ℃ @no condensation Temperature 2.3.7 使用环境湿度 5～85% RH（无凝结时） Humidity 5～85% RH @no condensation 2.3.8 抗振动 10～55 Hz，双振幅 1.5mm 耐久 Mechanical 10 to 55 Hz, 1.5mm double amplitude Vibration 10～55 Hz，双振幅1.5mm 误动作 Operational 10 to 55 Hz, 1.5mm double amplitude 2 2.3.9 抗冲击 980 耐久 m/s Min（约100G） 2 Shock Mechanical 980 m/s Min（100G approximately) 2 49 误动作 m/s Min（约10G） 2 Operational 49 m/s Min（10G approximately) 2.3.10 重量约 5 克 5 g Weight About 2.3.11 焊锡条件 5s @ 260°C (波峰焊) Solder ability 5s @ 260°C (wave soldering) PS-055-2019-001 NO: NO: NC: NC: PS No.: 继电器规格书 型号 Relay SPECIFICATION TYPE Relay SPECIFICATION TYPE RY-124D Part Number PS-055-2022-001 2.7 产品编号 型号 安全规格/SAFETY REQUIREMENTS 2.7.1 UL规格认定（UL & C-UL） UL（UL & C-UL） 档案号： File No.: 2.7.2 CQC标志认证 证书编号： Certificate No.: E345228 Ver CQC PS No.: 继电器规格书 00 2.7.3 TUV规格认定 TUV 证书号 Certificate No. 2.7.4 产品符合ROHS和REACH要求。 The product meets the requirements of ROHS & REACH. 3. 捺印图/Mark Layout Batch No. Identification: H □□ □□ □ 1 2 3 4 1、Manufactory： Blank：Shenzhen； H：Huangshan 2、Year The last two digits of the year. 3、Week Production of the current week. 4、Lot No. （A,B,C,…...Z）OR（AA,BB,CC,……ZZ） 印字方式：激光印字 Printing：laser printing Relay SPECIFICATION TYPE RY-124D Part Number 订货标记/Ordering Information RY - 1 24 D - XXX ①  ② ③ ④ ⑤ ① 产品型号Model designation ② 接点组数 Number of poles ③ 线圈电压 Coil voltage ④ 功率 Coil Power ⑤ 特殊参数 Special code RY 1:1组（1 pole） 24:24V D:0.17W PS-055-2022-001 4 产品编号 型号 PS No.: 继电器规格书 Ver 其他说明/Others 5.1 除非特别申明，测试或试验的标准环境条件如下： Unless otherwise explicity stated, the standard environment conditions for measurement or testing are listed as following: 5.1.1 环境温度：23±5℃ Ambient temperature is 23±5℃ 5.1.2 大气压力：96±10%kPa Atmospheric pressure is 96±10%kPa 5.1.3 相对湿度：25%～75% RH Relative humidity is 25%～75% RH 5.2 非密封型继电器需要防止助焊剂或污染物进入继电器. Unsealed relays should prevent flux or contamination into the relay. 密封型继电器/Sealed relay 5.3 5.3.1 对于密封型产品，在焊接完成后，如果需要进行清洗，请告知敝司。 Regarding the sealed relays, If cleaning is necessary after welding, please contact us. 5.3.2 推荐在室温条件下，尽可能短的时间内完成清洗过程。不建议用热水清洗塑胶外壳型继 电器，因为水可能进入继电器。 It will be recommendable to make washing process in possible short time with normal room temperature solution. Washing process by hot water is not recommendable for plastic cased relay as the water immersion-problem into relay may be caused. 5.3.3 不建议用超声波清洗设备清洗塑胶外壳型继电器，因为继电器触点可能被超声波能量轻微粘滞。 Ultraonic washing machine's cleaning for plastic cased relay is not recommendable as the relay's contact may be slightly stuck by ultrasonic wave energy. 5.4 避免在强磁条件下使用继电器，外界磁场会造成继电器动作和释放等参数发生变化。 To avoid using the relays under strong magnetic field because it will change the parameters of relay such as pull-in and drop-out voltage. 5.5 为了保持继电器的性能，请注意不要使继电器掉落或受到强冲击。掉落后的继电器建议不要使用。 To maintain the performances of relays, please do not make the relay drop or be shocked strongly. Suggest that the relays dropped not be used. 注/Remark 以中文版为准，英文版仅供参考。 Chinese version is the standard one,English version is only for information. 结束/ 00 5 捺印面 5N.C 3 COM. 4N.O 型号 RY 公差/TOLERANCES(.mm) 首版制图日期 作图日期 2019.09.06 承认 制图 徐智敏 谢文骏 版本 ＜ 检图 名称 RY外观图 比例 页数 图号 ＞ 旺荣电子 单位：mm
