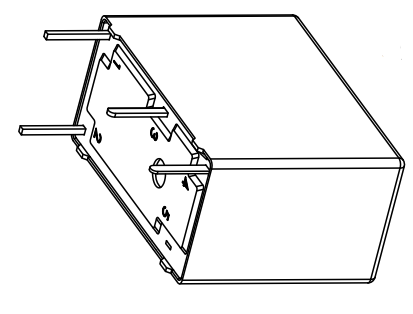

RJE-105DM

RJE-105DM

  • 厂商:

    WRG(旺荣)

  • 封装:

    RELAY_20X10MM_TM

  • 描述:

    固态继电器

  • 数据手册
  • 价格&库存
RJE-105DM 数据手册
PS No. Version Date 继 电 器 规 格 书 RELAY SPECIFICATION 客户名称/Customer: 客户品名/Your Product Description: 客户零件编号/Your Part Number: 旺荣品名/Our Product Description:RJE-105DM 旺荣零件编号/Our Part Number: 客户批准 /Customer Approval 盖章处 /STAMPING AREA 发行批准 / Issued by 编制 Make 审 核 Check 韩霄 谢文骏 批准 安规会签 Countersign Approved 马侠 冯旭强 PS-009-2022-005 00 2022/7/7 变更履历/HISTORY 序号/No. 日期/Date 00 2022.7.7 变更项目/Description 初版 担当/By 韩霄 产品编号 型号 RJE-105DM Relay SPECIFICATION TYPE No. Part Number 零件清单/PARTS LIST 零件名 材质 MATERIAL Part 型号/处理方式 TYPE/TREATMENT 银合金 Ag Alloy 2 可动接点 C Contact 3 推片 Card 银合金 Ag Alloy LCP 4 外壳 Case PBT 5 基座 Base PBT 6 挂钩 Hinge 铜合金 Cu Alloy 7 M端子 M Terminal 铜合金 Cu Alloy 8 C端子 C Terminal 铜合金 Cu Alloy 9 线圈端子 Coil Terminal 铜包钢 Copper covered Steel 镀锡 Solder Coated 10 衔铁 Armature 11 骨架 Bobbin 铁 Steel PBT 镀镍 Nickel Plated RG301 5010GN6-30-30M8X 12 铁芯 Core 铁 Steel 13 线材 Wire 聚氨脂漆包圆铜线 Polyurethane copper wire 镀镍 Nickel Plated 3UEW 155(F Class) 14 铁架 Yoke 铁 Steel E4008 R850 RG301 5010GN6-30 RG301 5010GN6-30 镀镍 Nickel Plated 结构图Construction Schematic E249884 E171666 E171666 E53664 E171666 E53664 UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0 UL94 V-0 E171666 E53664 UL94 V-0 UL94 V-0 E164502 E234867 E363385 备注 00 M接点 M Contact Remark Ver 1 UL FILE No. FLAME CLASS PS-009-2022-005 1 PS No.: 继电器规格书 型号 Relay SPECIFICATION TYPE RJE-105DM 2. 性能/SPECIFICATIONS 2.1 驱动部分/COIL SPECIFICATIONS 开关部/CONTACT SPECIFICATION 2.2.1 开关类型 Contact Configuration 2.2.2 接点规格 Contact Rating 2.2.3 接触电阻 Contact Resistance 2.2.4 吸合时间 Operate Time 2.2.5 释放时间 Release Time 2.2.6 最大动作频率 Max. Switching Rate 2.3 VDC(在23℃时) VDC at 23℃ W(在23℃时) W at 23℃ Ω±10%(在23℃时) Ω±10%(at 23℃) mA±10%(在23℃时) mA±10%(at 23℃) VDC以下(在23℃时) VDC Max. at 23℃ VDC以上(在23℃时) VDC Min. at 23℃ VDC Max. 130%额定电压 VDC Max. 130%of Nominal 单刀常开型 1 Form A 5 A 277VAC(阻性负载) 5 A @277VAC (Resistive) 100 mΩ 以下, (初期值,DC 6V/1A条件下) 100 mΩ Max. @ Initiate, DC 6V/1A 500 mΩ 以下, (寿命试验后,DC 6V/1A条件下) 500 mΩ Max. @ After Life, DC 6V/1A 8 ms 以下(额定电压下) 8 ms Max. @ Rated Voltage 5 ms 以下(施加额定电压后断开时) 5 ms Max. @ Rated Voltage 300 次/分 (无负载) 300 ops./min. (no load). 6 次/分 (额定负载) 6 ops./min. (Rated load) 特性/GENERAL SPECIFICATION 2.3.1 绝缘电阻 Insulation Resistance 1000 MΩ以上(500VDC) 1000 MΩ Min@500VDC 2.3.2 介质耐压 Dielectric Strength 1000 4000 1000 4000 VAC/分钟(接点间) VAC/分钟(线圈/接点间) VAC@50/60Hz 1 min.(Between Open Contacts) VAC@50/60Hz 1 min.(Between Coil and Contacts) 00 2.2 5 5 0.4 0.4 63 63 79.4 79.4 3.75 3.75 0.25 0.25 6.5 6.5 Part Number Ver 2.1.1 额定电压 Rated Coil Voltage 2.1.2 额定功率 Nominal Power 2.1.3 线圈电阻 Coil Resistance 2.1.4 额定电流 Nominal Current 2.1.5 吸合电压 Operate Voltage 2.1.6 释放电压 Release Voltage 2.1.7 最大连续施加电压 Max Power 产品编号 PS No.: PS-009-2022-005 继电器规格书 RJE-105DM 产品编号 Part Number 2.3.9 抗冲击 Shock 2.3.10 重量约 Weight About 2.3.11 焊锡条件 Solder ability 2.4 端子性能/TERMINAL CHARACTERSITICS 2.4.1 端子强度 Terminals strength 2.4.2 可焊性 Terminal solderbility 5牛/10秒,任意方向静态压力,无异常,但端子弯曲可以 5N 10s,Thereshall be no abnormalities. (The curving of the terminal shall be acceptable) 260±5℃ 3s,端子头部90%以上的面积有锡覆盖 (无铅焊锡) 260±5℃ 3s,In Case of lead lead free solder, 90% of the dipped portion shall be solderd. 2.4.3 耐热性 10s @ 260°C,端子头部3mm浸入锡中,无异常发生 Soldring Heat Resistance 10s @ 260°C,There shall be no abnormalities. (wave soldering) 2.5 耐温性/Temperature Resistance 2.5.1 耐热 Heat Resistance 2.5.2 耐寒 Cold Resistance 2.6 耐湿性/Moisture Resistance (85±5)℃,16h,恢复常温2h,无异常发生 (85±5)℃,16h,Room Temperature:2h,There shall be no abnormalities. (-40±2)℃,16h,恢复常温2h,无异常发生 (-40±2)℃,16h,Room Temperature:2h,There shall be no abnormalities. (40±2)℃,RH:90%~95%,16h,恢复常温2h,无异常发生, 绝缘电阻 ≥50MΩ(500VDC ) (40±2)℃,RH:90%~95%,16h,Room Temperature:2h, There shall be no abnormalities.Insulation Resistance:≥50MΩ(500VDC) 00 Vibration Ver 2.3.6 使用环境温度 Temperature 2.3.7 使用环境湿度 Humidity 2.3.8 抗振动 PS-009-2022-005 1×105 次以上(常温,额定负载,通断比:1S:9S) 1×105 Cycle Min. @Room Temperature,Rate Load,ON:OFF:1S:9S) 1×106 次以上(无负载) 1×106 Cycle Min. @no load 70K Max. (线圈电压:110%Ue,额定负载,环境温度:85℃) 70K Max. (Coil Voltage:110%Ue,Rate Load, Environmental Temperature:85℃) -40~85 ℃(无凝结时) -40~85 ℃ @no condensation 5~85% RH(无凝结时) 5~85% RH @no condensation 10~55 Hz,双振幅 1.5mm 耐久 Mechanical 10 to 55 Hz, 1.5mm double amplitude 10~55 Hz,双振幅1.5mm 误动作 Operational 10 to 55 Hz, 1.5mm double amplitude 2 980 耐久 m/s Min(约100G) Mechanical 980 m/s2 Min(100G approximately) 98 误动作 m/s2 Min(约10G) Operational 98 m/s2 Min(10G approximately) 7 克 7 g 5s @ 260°C (波峰焊) 5s @ 260°C (wave soldering) 2.3.3 电气寿命 Electrical Life 2.3.4 机械寿命 Mechanical Life 2.3.5 线圈温升 Coil Temperature Rise: PS No.: 继电器规格书 型号 Relay SPECIFICATION TYPE Relay SPECIFICATION TYPE RJE-105DM Part Number 安全规格/SAFETY REQUIREMENTS E345228 2.7.2 CQC标志认证 CQC 证书编号: Certificate No.: CQC12002084196 CQC16002139590 2.7.3 TUV规格认定 TUV 证书号 Certificate No. R 50246903 2.7.4 VDE规格认定 证书号 Certificate No: 40045973 00 档案号: File No.: Ver 2.7.1 UL规格认定(UL & C-UL) UL(UL & C-UL) PS-009-2022-005 2.7 产品编号 型号 PS No.: 继电器规格书 VDE 2.7.5 产品符合 ROHS和REACH要求。 The product meets the requirements of ROHS & REACH. 3. 捺印图 /Mark Layout Batch No. Identification: H □□ □□ □ 1、Manufactory: Blank:Shenzhen; H:Huangshan 2、Year The last two digits of the year. 3、Week Production of the current week. 4、Lot No. (A,B,C,…...Z)OR(AA,BB,CC,……ZZ) 印字方式:激光印字 Printing:laser printing. 型号 Relay SPECIFICATION TYPE 4 产品编号 RJE-105DM Part Number PS No.: 继电器规格书 订货标记/Ordering Information RJE 1:1组(1 pole) 05:5V D:0.4W M:常开型(Form A) PS-009-2022-005 RJE - 1 05 D M - XXX ① ② ③ ④ ⑤  ⑥ ① 产品型号Model designation ② 接点组数 Contact number of ③ 线圈电压 Coil voltage ④ 功率 Coil Power ⑤ 接点结构 Contact configuration ⑥ 特殊参数 Special code Ver 其他说明/Others 5.1 除非特别申明,测试或试验的标准环境条件如下 : Unless otherwise explicity stated, the standard environment conditions for measurement or testing are listed as following: 5.1.1 环境温度:23±5℃ Ambient temperature is 23±5℃ 5.1.2 大气压力:96±10%kPa Atmospheric pressure is 96±10%kPa 5.1.3 相对湿度:25%~75% RH Relative humidity is 25%~75% RH 5.2 非密封型继电器需要防止助焊剂或污染物进入继电器 . Unsealed relays should prevent flux or contamination into the relay. 5.3 密封型继电器 /Sealed relay 5.3.1 对于密封型产品,在焊接完成后,如果需要进行清洗,请告知敝司。 Regarding the sealed relays, If cleaning is necessary after welding, please contact us. 5.3.2 推荐在室温条件下,尽可能短的时间内完成清洗过程 。不建议用热水清洗塑胶外壳型继 电器,因为水可能进入继电器 。 It will be recommendable to make washing process in possible short time with normal room temperature solution. Washing process by hot water is not recommendable for plastic cased relay as the water immersion-problem into relay may be caused. 5.3.3 不建议用超声波清洗设备清洗塑胶外壳型继电器 ,因为继电器触点可能被超声波能量轻微粘滞 。 Ultraonic washing machine's cleaning for plastic cased relay is not recommendable as the relay's contact may be slightly stuck by ultrasonic wave energy. 5.4 避免在强磁条件下使用继电器 ,外界磁场会造成继电器动作和释放等参数发生变化 。 To avoid using the relays under strong magnetic field because it will change the parameters of relay such as pull-in and drop-out voltage. 5.5 为了保持继电器的性能,请注意不要使继电器掉落或受到强冲击 。掉落后的继电器建议不要使用 。 To maintain the performances of relays, please do not make the relay drop or be shocked strongly. Suggest that the relays dropped not be used. 注/Remark 以中文版为准,英文版仅供参考。 Chinese version is the standard one,English version is only for information. 结束/ 00 5 2 1 3 4 接线图(底视图) 捺印面 (1.2) 2-∅0.8 7.6 2 1 2-∅1.5 4 备注:*该尺寸不包括锡尖, 沾锡后锡尖不超过1mm 3 7.6 1 2-0.45×0.45 安装孔尺寸(底视图) 10.2 15.2 *3.9 7.6 RJE ±0.2 ±0.3 ±0.4 <1 1-5 >5 ±0.1 孔距 +0.1 孔径 外观图尺寸公差(mm) PCB板孔距/孔径公差(mm) 1:1 1 旺荣电子 比例 数量 作图日期 2022.1.10 0.3 1/1 页数 V1.0 版本 单位:mm 图号 陈志龙 制图 U-009-02 RJE外观图(A型) 检图 10 左视图 名称 谢文骏 承认 0.8×0.2 首版制图日期 0.8×0.3 公差/TOLERANCES(.mm) 型号 底视图 20 主视图 U-009-02
