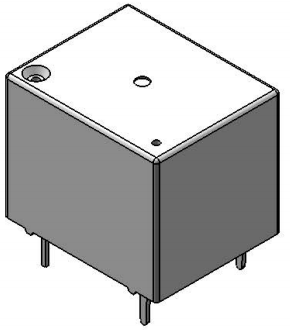

RD-105D

PS No. Version Date 继 电 器 规 格 书 RELAY SPECIFICATION 品名/Product Description 零件编号/Part Number 客户名/Customer RD-105D 客户批准/Customer Approval 盖章处/STAMPING AREA PD 王凤 发行批准 / Issued by R&D SM 余明亮 杨奕 PS-010-075 01 2016-9-12 变 更 履 历 / HISTORY 序号 日期 变更项目 担当 00 2015-8-22 初版 凌剑冰 01 2016-9-12 增加黄山工厂描述 凌剑冰 RD-105D 产品编号 Part Number 零件清单/PARTS LIST PBT 5010GN6-30 M8X 3 铁芯 Core 铁 Steel 镀镍 Nickel Plated 4 轭铁 Yoke 铁 Steel 镀镍 Nickel Plated 5 衔铁 Armature 镀镍 Nickel Plated 6 B接点 B Contact 铁 Steel 银合金 Ag Alloy 7 M接点 M Contact 银合金 Ag Alloy 8 银合金 Ag Alloy 铜合金 B端子 Cu Alloy B Terminal 铜合金 M端子 Cu Alloy M Terminal 铜合金 可动弹片 Cu Alloy S.C.C 铜合金 线圈端子 Coil Terminal Cu Alloy 聚氨脂漆包圆铜线 线材 Polyurethane copper wire Wire 环氧树脂 胶水 Sealing Resin Epoxy 2 9 10 11 12 13 14 材质 MATERIAL UL FILE No. FLAME CLASS E171666 E53664 01 PBT 1 零件名 Part Ver 外壳 Case 骨架 Bobbin 型号/处理方式 TYPE/TREATMENT RG301 No. PS-010-075 1 型号 Type PS No.: 继电器规格书 Relay Specification 可动接点 C Contact 镀锡 Solder Coated 3UEW 155(F Class) 旺荣电子（深圳）有限公司 E164502 E234867 Page:1/4 型号 Type RD-105D 性能/SPECIFICATIONS 2.1 驱动部分/COIL SPECIFICATIONS VDC（在20℃时） VDC at 20℃ W（在20℃时） W at 20℃ Ω±10％（在20℃时） Ω±10％（at 20℃） mA±10％（在20℃时） mA±10％（at 20℃） VDC以下（在20℃时） VDC Max. at 20℃ VDC以上（在20℃时） VDC Min. at 20℃ VDC Max. 155％额定电压 VDC Max. 155％of Nominal 01 2.2 5 5 0.36 0.36 69.4 69.4 72 72 3.75 3.75 0.25 0.25 7.75 7.75 Ver 2.1.1 额定电压 Rated Coil Voltage 2.1.2 额定功率 Nominal Power 2.1.3 线圈电阻 Coil Resistance 2.1.4 额定电流 Nominal Current 2.1.5 吸合电压 Operate Voltage 2.1.6 释放电压 Release Voltage 2.1.7 最大连续施加电压 Max Power PS-010-075 2. 产品编号 Part Number PS No.: 继电器规格书 Relay Specification 开关部/CONTACT SPECIFICATION 2.2.1 开关类型 Contact Configuration 2.2.2 接点规格 Contact Rating 2.2.3 接触电阻 Contact Resistance 2.2.4 吸合时间 Operate Time 2.2.5 释放时间 Release Time 2.2.6 最大动作频率 Max. Switching Rate 单刀转换型 1 Form C N.O.: 7 A 277VAC（阻性负载） N.O.: 7 A @277VAC (Resistive) N.C.: 3 A 277VAC（阻性负载） N.C.: 3 A @277VAC (Resistive) 100 mΩ 以下， (初期值，DC 6V/1A条件下) 100 mΩ Max. @ Initiate, DC 6V/1A 500 mΩ 以下， (寿命试验后，DC 6V/1A条件下) 500 mΩ Max. @ After Life, DC 6V/1A 20 ms 以下（额定电压下） 20 ms Max. @ Rated Voltage 10 ms 以下（施加额定电压后断开时） 10 ms Max. @ Rated Voltage 300 次/分 （无负载） 300 ops./min. (no load). 6 次/分 （额定负载） 6 ops./min. (Rated load) 旺荣电子（深圳）有限公司 Page:2/4 2.3.3 电气寿命 Electrical Life 1X105 次以上（额定阻性负载条件下） 1X105 Cycle Min. @ Rate Load 1X105 次以上（额定阻性负载条件下） 1X105 Cycle Min. @Rate Load N.O.: N.O.: N.C.: N.C.: 2.3.8 抗冲击 Shock 2.3.9 重量 Weight 2.3.10 焊锡条件 Solder ability 2.4 1X106 次以上（无负载） 1X106 Cycle Min. @no load －40～105 ℃（无凝结时） －40～105 ℃ @no condensation 20～85% RH（无凝结时） RH @no condensation 20～85% 10～55 Hz，双振幅 1.5mm 耐久 Mechanical 10 to 55 Hz, 1.5mm double amplitude 10～55 Hz，双振幅1.5mm 误动作 Operational 10 to 55 Hz, 1.5mm double amplitude 980 m/s2 Min（约100G） 耐久 Mechanical 980 m/s2 Min（100G approximately) 98 误动作 m/s2 Min（约10G） Operational 98 m/s2 Min（10G approximately) 9 克 9 g 5s @ 260°C (波峰焊) 5s @ 260°C (wave soldering) 01 2.3.4 机械寿命 Mechanical Life 2.3.5 使用环境温度 Temperature 2.3.6 使用环境湿度 Humidity 2.3.7 抗振动 Vibration MΩ Min@500VDC VAC/分钟(接点间) VAC/分钟(线圈/接点间) VAC@50/60Hz 1 min.(Between Open Contacts) VAC@50/60Hz 1 min.(Between Coil and Contacts) Ver 1000 750 1500 750 1500 PS-010-075 Insulation Resistance 2.3.2 介质耐压 Dielectric Strength PS No.: 继电器规格书 产品编号 型号 RD-105D Relay Specification Type Part Number 2.3 特性/GENERAL SPECIFICATION 1000 MΩ以上（500VDC） 2.3.1 绝缘电阻 端子性能/TERMINAL CHARACTERSITICS 2.4.1 端子强度 5牛/10秒，任意方向静态压力，无异常，但端子弯曲可以 Terminals strength 5N 10s,Thereshall be no abnormalities. (The curving of the terminal shall be acceptable) 2.4.2 可焊性 260±5℃ 5s，端子头部3mm部分90%以上的面积有锡覆盖 Terminal solderbility （无铅焊锡） 260±5℃ 5s，In Case of lead lead free solder, 90% of the dipped portion shall be solderd. 2.4.3 耐热性 10s 260°C或3s 350°C,端子头部3mm浸入锡中，无异常发生 Soldring Heat Resistance 10s @ 260°C or 3s @ 350°C ,There shall be no abnormalities. (wave soldering) 旺荣电子（深圳）有限公司 Page:3/4 2.5 PS No.: 继电器规格书 型号 Relay SPECIFICATION TYPE 产品编号 Part Number RD-105D 安全规格/SAFETY REQUIREMENTS 2.5.2 CQC标志认证 CQC 证书编号： Certificate No.: CQC12002082387 CQC16002139588 2.5.3 TUV规格认定 TUV 证书号 Certificate No. R 50244311 01 E345228 Ver 档案号： File No.: PS-010-075 2.5.1 UL规格认定（UL & C-UL） UL（UL & C-UL） 2.5.4 产品符合ROHS和REACH要求。 The product meets the requirements of ROHS & REACH. 3. 捺印图/Mark Layout Batch No. Identification: H □□ □□ □ 1、Manufactory： Blank：Shenzhen； H：Huangshan 2、Year The last two digits of the year. 3、Week Production of the current week. 4、Lot No. （A,B,C,…...Z）OR（AA,BB,CC,……ZZ） 注： 仅供参考. For reference only. 结束/ 旺荣电子（深圳）有限公司 Page:4/4 WRG RD-105D 15.5 6 5VDC N.O. 7A 277VAC N.C. 3A 277VAC 5-Φ1.2 12.2 C 2 19 型 号 RD 公差/TOLERANCES（.mm） 5 ±0.4 子图号 检图 承认 制图 船山 作图日期 周波 2012.09.10 版本 数量 1 比例 RD V1.0 页数 4:1 名称（用途） C型 图号 1/1 旺荣电子（深圳）有限公司 U-010-11 单位：mm U-010-11 15.4 4.7 0.30 6 0.40 2-0.45 0.40 3:1
