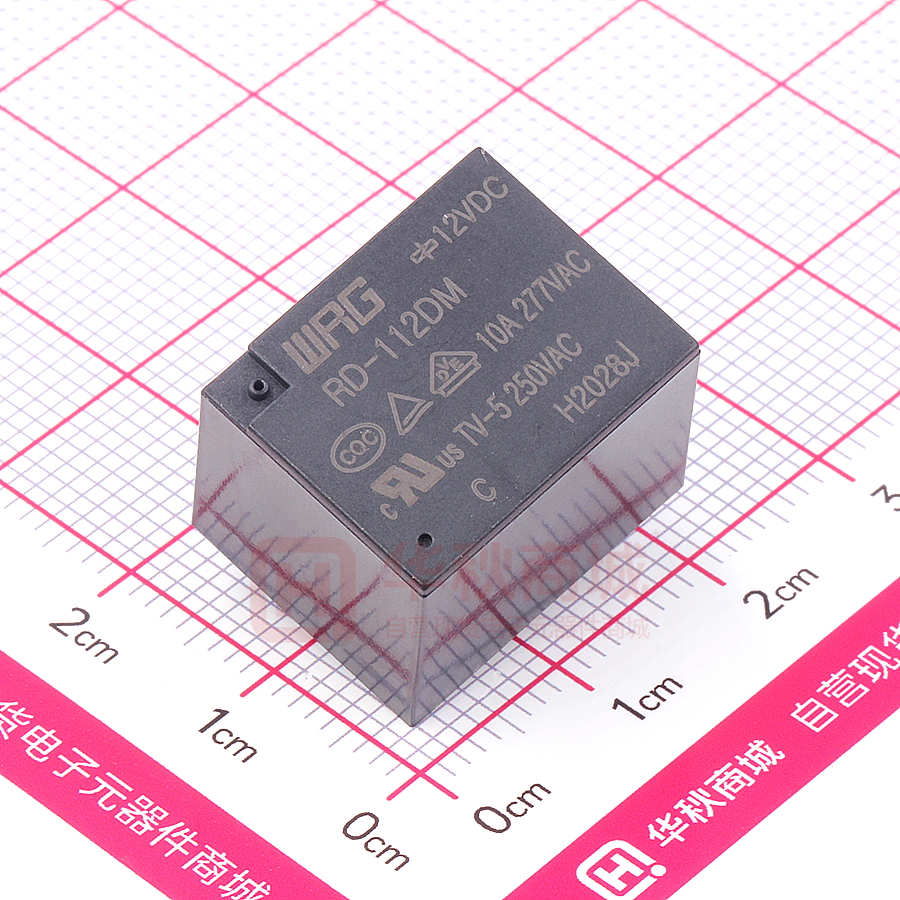

RD-112DM

PS No. Version Date 继 电 器 规 格 书 RELAY SPECIFICATION 品名/Product Description 零件编号/Part Number 客户名/Customer RD-112DM 客户批准/Customer Approval 盖章处/STAMPING AREA PD 冯旭强 发行批准 / Issued by SM R&D 余明亮 船山 PS-010-005 02 2015-2-9 变 更 履 历 / HISTORY 序号 日期 00 2012/5/22 01 2013/10/08 更新参数 02 2015/2/9 变更项目 初版 变更外壳材质，最大连续施加电压，捺印图 担当 余春燕 易圆 凌剑冰 RD-112DM 产品编号 Part Number 零件清单/PARTS LIST PBT 3 铁芯 Core 4 轭铁 Yoke 铁 Steel 铁 Steel 镀镍 Nickel Plated 镀镍 Nickel Plated 5 铁 Steel 银合金 M接点 M Contact Ag Alloy 银合金 可动接点 C Contact Ag Alloy 铜合金 B端子 Cu Alloy B Terminal 铜合金 M端子 M Terminal Cu Alloy 铜合金 可动弹片 S.C.C Cu Alloy 铜合金 线圈端子 Coil Terminal Cu Alloy 聚氨脂漆包圆铜线 线材 Wire Polyurethane copper wire 环氧树脂 胶水 Sealing Resin Epoxy 2 6 7 8 9 10 11 12 13 衔铁 Armature UL FILE No. FLAME CLASS E53664 E171666 E53664 02 PBT 1 材质 MATERIAL 零件名 Part Ver 外壳 Case 骨架 Bobbin 型号/处理方式 TYPE/TREATMENT 5010GN6-30 RG301 5010GN6-30 M8X No. PS-010-005 1 型号 Type PS No.: 继电器规格书 Relay Specification 镀镍 Nickel Plated 镀锡 Solder Coated 3UEW 155(F Class) 旺荣电子（深圳）有限公司 E164502 E234867 Page:3/6 型号 Type RD-112DM 性能/SPECIFICATIONS 2.1 驱动部分/COIL SPECIFICATIONS VDC（在20℃时） VDC at 20℃ W（在20℃时） W at 20℃ Ω±10％（在20℃时） Ω±10％（at 20℃） mA±10％（在20℃时） mA±10％（at 20℃） VDC以下（在20℃时） VDC Max. at 20℃ VDC以上（在20℃时） VDC Min. at 20℃ VDC Max. 155％额定电压 VDC Max. 155％of Nominal 02 2.2 12 12 0.36 0.36 400 400 30 30 9 9 0.6 0.6 18.6 18.6 Ver 2.1.1 额定电压 Rated Coil Voltage 2.1.2 额定功率 Nominal Power 2.1.3 线圈电阻 Coil Resistance 2.1.4 额定电流 Nominal Current 2.1.5 吸合电压 Operate Voltage 2.1.6 释放电压 Release Voltage 2.1.7 最大连续施加电压 Max Power PS-010-005 2. 产品编号 Part Number PS No.: 继电器规格书 Relay Specification 开关部/CONTACT SPECIFICATION 2.2.1 开关类型 Contact Configuration 2.2.2 接点规格 Contact Rating 2.2.3 接触电阻 Contact Resistance 2.2.4 吸合时间 Operate Time 2.2.5 释放时间 Release Time 2.2.6 最大动作频率 Max. Switching Rate 单刀常开型 1 Form A 10 A 277VAC（阻性负载） 10 A @277VAC (Resistive) 100 mΩ 以下， (初期值，DC 6V/1A条件下) 100 mΩ Max. @ Initiate, DC 6V/1A 500 mΩ 以下， (寿命试验后，DC 6V/1A条件下) 500 mΩ Max. @ After Life, DC 6V/1A 20 ms 以下（额定电压下） 20 ms Max. @ Rated Voltage 10 ms 以下（施加额定电压后断开时） 10 ms Max. @ Rated Voltage 300 次/分 （无负载） 300 ops./min. (no load). 6 次/分 （额定负载） 6 ops./min. (Rated load) 旺荣电子（深圳）有限公司 Page:4/6 2.3 型号 Type RD-112DM 产品编号 Part Number Insulation Resistance 2.3.2 介质耐压 Dielectric Strength MΩ以上（500VDC） MΩ Min@500VDC VAC/分钟(接点间) VAC/分钟(线圈/接点间) VAC@50/60Hz 1 min.(Between Open Contacts) VAC@50/60Hz 1 min.(Between Coil and Contacts) 02 1X105 次以上（额定阻性负载条件下） 1X105 Cycle Min. @ Rate Load 1X106 次以上（无负载） 1X106 Cycle Min. @no load －40～105 ℃（无凝结时） －40～105 ℃ @no condensation Ver 2.3.3 电气寿命 Electrical Life 2.3.4 机械寿命 Mechanical Life 2.3.5 使用环境温度 Temperature 2.3.6 使用环境湿度 Humidity 2.3.7 抗振动 Vibration 1000 1000 750 1500 750 1500 PS-010-005 特性/GENERAL SPECIFICATION 2.3.1 绝缘电阻 20～85% RH（无凝结时） RH @no condensation 20～85% 10～55 Hz，双振幅 1.5mm 耐久 Mechanical 10 to 55 Hz, 1.5mm double amplitude 误动作 Operational 2.4 PS No.: 继电器规格书 Relay Specification 2.3.8 抗冲击 Shock 耐久 Mechanical 2.3.9 重量 Weight 2.3.10 焊锡条件 Solder ability 误动作 Operational 9 9 5s 5s 10～55 Hz，双振幅1.5mm 10 to 55 Hz, 1.5mm double amplitude 980 m/s2 Min（约100G） 980 m/s2 Min（100G approximately) 98 m/s2 Min（约10G） 98 m/s2 Min（10G approximately) 克 g @ 260°C (波峰焊) @ 260°C (wave soldering) 端子性能/TERMINAL CHARACTERSITICS 2.4.1 端子强度 Terminals strength 5牛/10秒，任意方向静态压力，无异常，但端子弯曲可以 5N 10s,Thereshall be no abnormalities. (The curving of the terminal shall be acceptable) 2.4.2 可焊性 Terminal solderbility 260±5℃ 5s，端子头部3mm部分90%以上的面积有锡覆盖 （无铅焊锡） 260±5℃ 5s，In Case of lead lead free solder, 90% of the dipped portion shall be solderd. 2.4.3 耐热性 10s 260°C或3s 350°C,端子头部3mm浸入锡中，无异常发生 Soldring Heat Resistance 10s @ 260°C or 3s @ 350°C ,There shall be no abnormalities. (wave soldering) 旺荣电子（深圳）有限公司 Page:5/6 2.5 型号 Type 产品编号 Part Number RD-112DM 档案号： File No.: 2.5.2 CQC标志认证 CQC 证书编号： Certificate No.: 2.5.3 TUV规格认定 TUV 证书号 Certificate No. E345228 CQC12002082387 Ver 2.5.1 UL规格认定（UL & C-UL） UL（UL & C-UL） PS-010-005 安全规格/SAFETY REQUIREMENTS PS No.: 继电器规格书 Relay Specification 02 3. R 50244311 捺印图/Mark Layout 注： 仅供参考. For reference only. 结束/ 旺荣电子（深圳）有限公司 Page:6/6 WRG 12.2 RD-112DM 15.5 6 5-Φ1.2 12VDC 10A 277VAC C 2 19 型 号 RD 公差/TOLERANCES（.mm） 5 ±0.4 子图号 检图 承认 制图 船山 作图日期 周波 2012.09.10 版本 数量 1 比例 RD V1.0 页数 4:1 名称（用途） A型 图号 1/1 旺荣电子（深圳）有限公司 U-010-01 单位：mm U-010-01 15.4 4.7 0.30 6 0.40 2-0.45 0.40 3:1
