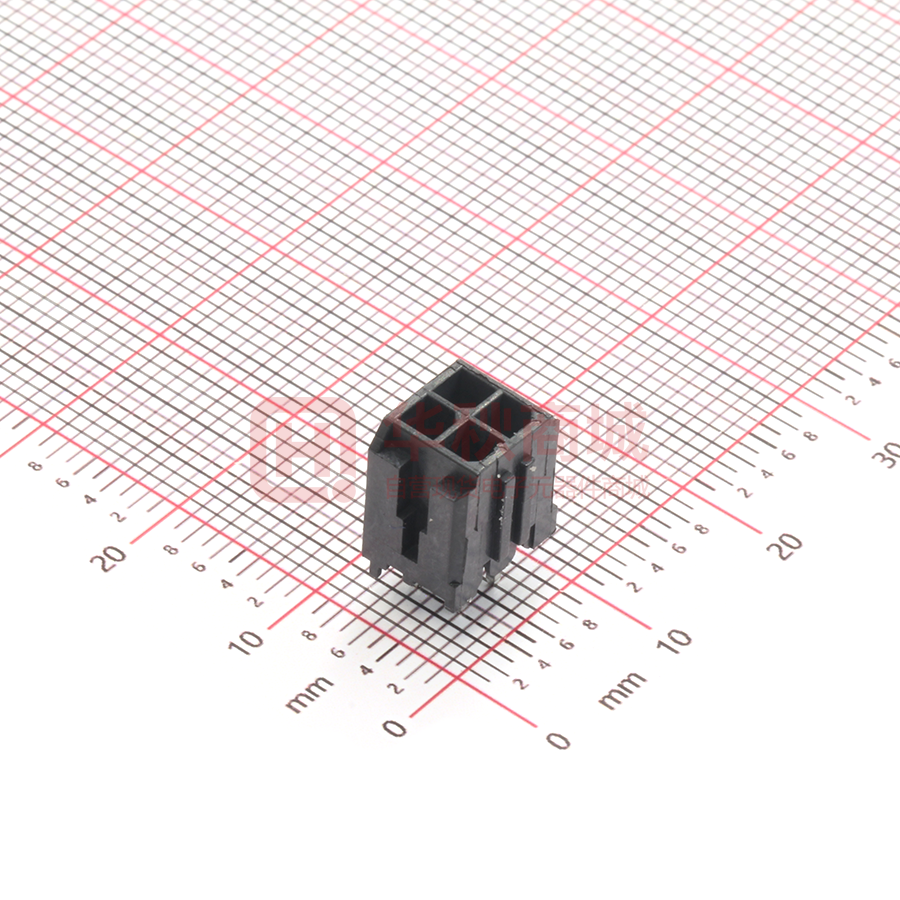

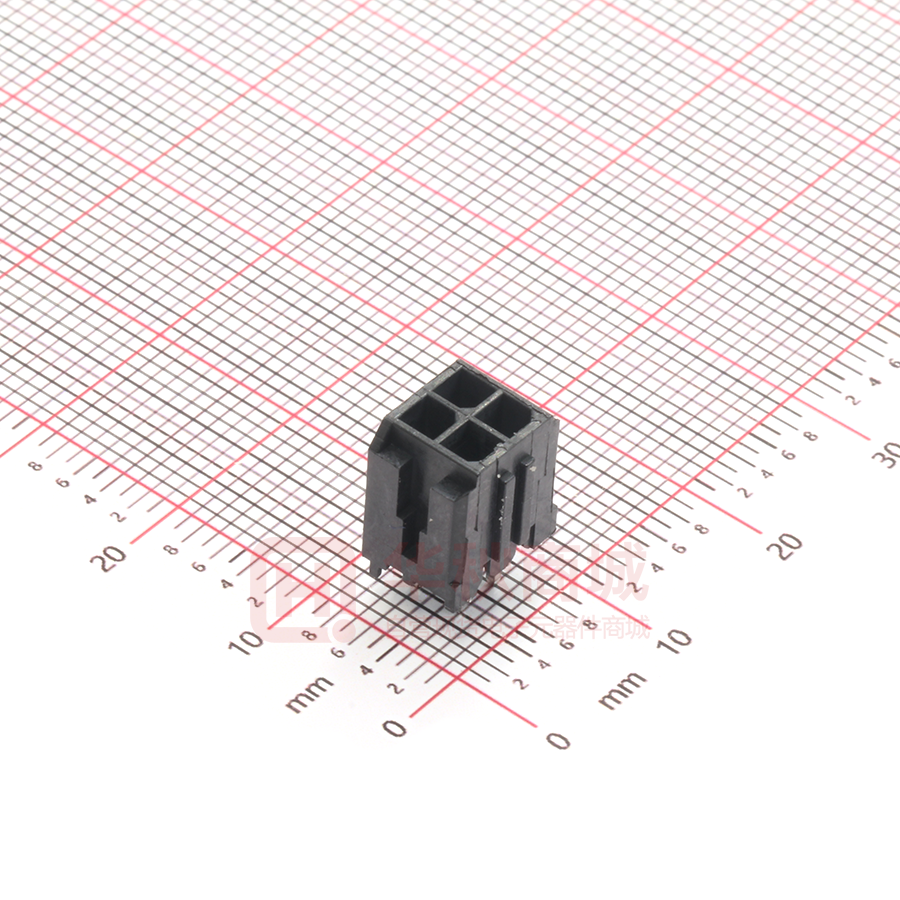

HC-MX3.0-2*2A

2 4 3 5 Circuit 2P ... 3P 1P HC-MX3.0 - N*** - * - 05 PCB LAYOUT C Pin GENERL TOLERANCE 1 2 1 初版发行 序号 No. 变更内容 MODIFY CONTENT 日 期 MODIFY DATE 3 Dimensions mm A B --6.60 3.00 9.60 6.00 12.60 9.00 15.60 12.00 18.60 15.00 21.60 18.00 24.60 21.00 27.60 24.00 30.60 27.00 33.60 30.00 36.60 33.00 39.60 DIM TOL X.X ±0.30 X.XX ±0.20 X.XXX ±0.10 Angle ±3.0° 制 图 DRAWING 审 核 CHECK 批 准 APPROVAL 比 例 SCALE 投 影 Projection 4 Type Colour Y=孔座 A=直针 AW=弯针 ALT=立贴 AWT=卧贴 默认=黑色 R=红色 L=蓝色 W=白色 Y=黄色 P=紫色 V=绿色 BR=棕色 C 4P HC-MX3.0-2x1A-05 HC-MX3.0-2x2A-05 HC-MX3.0-2x3A-05 HC-MX3.0-2x4A-05 HC-MX3.0-2x5A-05 HC-MX3.0-2x6A-05 HC-MX3.0-2x7A-05 HC-MX3.0-2x8A-05 HC-MX3.0-2x9A-05 HC-MX3.0-2x10A-05 HC-MX3.0-2x11A-05 HC-MX3.0-2x12A-05 1 2 3 4 5 6 7 8 9 10 11 12 B ... Part NO. A A SPECIFICATIONS 1、Current Rating: 5A AC, DC 2、Voltage Rating: 250V AC, DC 3、Temperatuer Range: -25℃~ +85℃ 4、Contact Resistance: 20mΩ Max 5、Insulation Resistance：1000mΩ Min 6、Withstanding Voltang：1000V AC/minute 7、Material: Wafer Nylon66 UL94-VO(2) PIN Brass Tin-plated B 1 深圳市华灿天禄电子有限公司 ShenzhenhuacantianluELECTRONICS CO.,LTD 产品名称 TITLE 产品料号 PART NO. 材 料 MATERIAL MX(3.0) 双排 直针 HC-MX3.0-2xNA-05 5 版 本 REV. 单 位 UNITS 页 次 SHEET A mm 1/1
