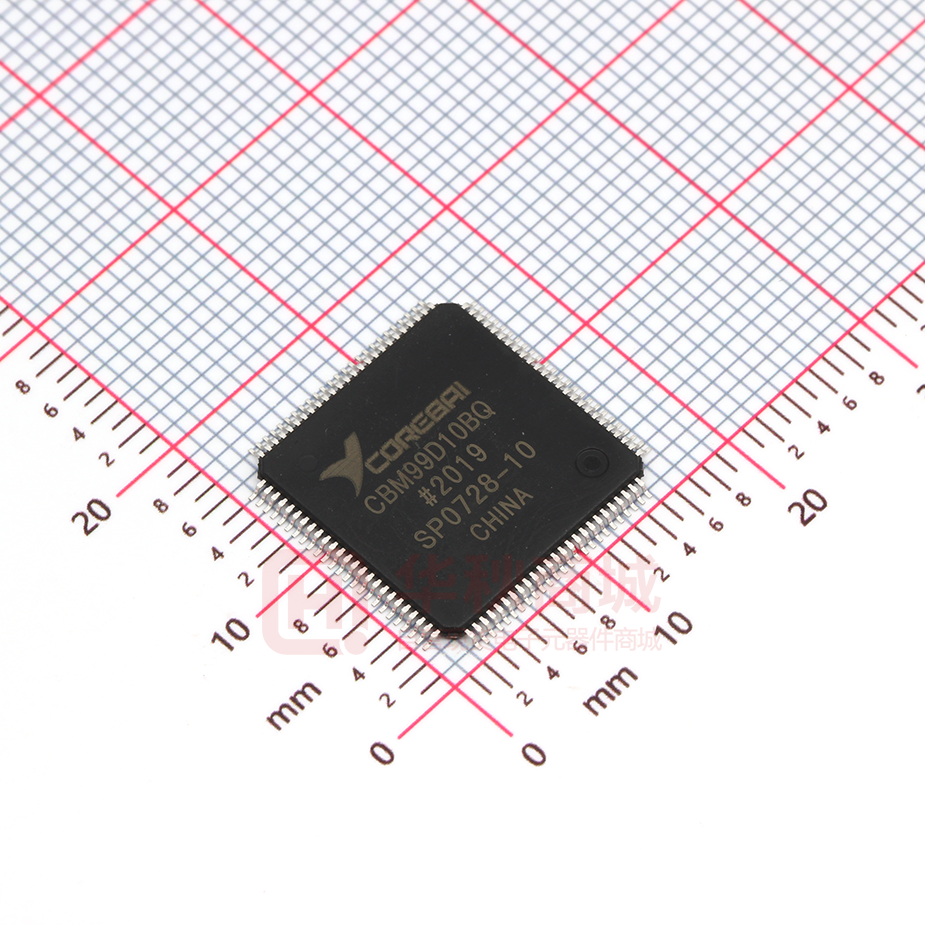

CBM99D10BQ

CBM99D10BQ 产品手册 产品特性 产品应用  电源：1.8 V 和 3.3 V  可编程时钟发生器  内部系统时钟：1 GSPS （高达 400 MHz 模  雷达和扫描系统的 FM 线性调频源 拟输出）  测试与测量设备  内 置 1 GSPS 14 位 DAC  声光设备驱动器  频率分辨率：0.23Hz 或以上  极化调制器  输出相位噪声：≤−125 dBc/Hz （1 kHz 偏移，  快速调频 400 MHz 载波）  窄带 SFDR：>80 dB 产品描述  串行输入/输出（I/0）控制 CBM99D10 是一款内置 14 位 DAC 的直  自动线性或任意频率/相位/振幅扫描功能 接数字频率合成器（DDS），支持高达 1 GSPS 采  反 sinc 校正滤波器 样速率，可生成 400 MHz 正弦波形。用户可通过  8 种频率和相位偏移形式 内部频率、相位与振幅控制字来控制 DDS 输出信  内部振荡器，支持单晶体操作  软件/硬件控制的省电功能  集成 1024 字×32 的 RAM  并行数据路径接口  PLL REFCLK 乘法器  调相功能  调幅功能  多芯片同步  封装：100 引脚 TQFP_EP 号。 DDS 能够进行快速跳频，在 1 GSPS 采样速 率下， 利用 32 位累加器能达到 0.23 Hz 的调谐 分辨率。这款 DDS 还实现了快速相位与幅度切换 功能。用户可通过串行 I/O 端口对 CBM99D10 的内部控制寄存器进行编程，以实现对 CBM99D10 的控制。 CBM99D10 集成了静态 RAM，可支持频率、 相位和/或振幅调制的多种组合。CBM99D10 还支 持用户定义的数控数字斜坡工作模式。在该模式 下，频率、相位或振幅随时间呈线性变化。 CBM99D10 内置的高速并行数据输入端口能 实现直接频率、相位、振幅或极化调制，以支持更 高级的调制功能。 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com CBM99D10BQ 操作手册 目 录 产品特性....................................................................................................................................................... 产品应用....................................................................................................................................................... 产品描述...................................................................................................................................................... . 功能框图................................................................................................................................................... ..1 技术规格.................................................................................................................................................. ...2 引脚配置与功能描述................................................................................................................................ .6 引脚简述..................................................................................................................................................... 7 典型工作特性............................................................................................................................................ .9 串行 I/O 时序图........................................................................................................................................15 寄存器映射与位功能描述....................................................................................................................... 16 外形尺寸与封装....................................................................................................................................... 37 包装/订购信息.......................................................................................................................................... 39 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com CBM99D10BQ 操作手册 功能框图 图 1 CBM99D10 功能框图 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 1 - CBM99D10BQ 操作手册 技术规格 电气规格： 除非有特殊说明，AVDD (1.8V)和 DVDD(1.8V)=1.8V±5%，AVDD(3.3V)=3.3V±5%， DVDD_I/O(3.3V)=3.3V±5%，TA=25℃，RSET=10kΩ，IOUT=20mA，禁用参考时钟(REFCLK)乘法器，外 部参考时钟频率=1000MHz。 参数 测试条件/注释 最小值 禁用 典型值 最大值 单位 60 1000 MHz 使能 3.2 60 MHz 最大 REFCLK 输入分频器频率 全温度范围 1500 最小 REFCLK 输入分频器频率 全温度范围 REF_CLK 输入特性 频率范围 REFCLK 乘法器 1900 25 MHz 35 MHz 外部晶体 25 MHz 输入电容 3 pF 输入阻抗（差分） 2.8 kΩ 输入阻抗（单端） 1.4 kΩ 占空比 REFCLK 乘法器禁用 45 55 % REFCLK 乘法器使能 40 60 % 单端 50 1000 mV p-p 差分 100 2000 mV p-p REF_CLK 输入电平 REFCLK 乘法器 VCO 增益特性 VCO0 范围设置 429 MHz/V VCO1 范围设置 500 MHz/V VCO2 范围设置 555 MHz/V VCO3 范围设置 750 MHz/V VCO4 范围设置 789 MHz/V VCO5 范围设置 850 MHz/V 最大容性负载 20 pF 最大频率 25 MHz VCO 增益(KV)（中心频率) REFCLK_OUT 特性 DAC 输出特性 满量程输出电流 8.6 专芯发展 • 用芯服务 • 创芯未来 20 31.6 mA www.c oreba i. com - 2 - CBM99D10BQ 操作手册 增益误差 -10 输出偏移 +10 %FS 2.3 uA 微分非线性 0.8 LSB 积分非线性 1.5 LSB 5 pF 禁用 -152 dBc/Hz 使能，20 倍 -140 dBc/Hz 使能，100 倍 -140 dBc/Hz 输出电容 残余相位噪声 REFCLK 乘法器 偏移为1kHz且AOUT为20MHz 时 交流输出电压范围 -0.5 0.5 V 宽带SFDR（见典型性能部分） 窄带SFDR FOUT=50.1MHz FOUT=101.3MHz FOUT=201.1MHz FOUT=301.1MHz FOUT=401.3MHz ±500kHz -87 dBc ±125kHz -87 dBc ±12.5kHz -96 dBc ±500kHz -87 dBc ±125kHz -87 dBc ±12.5kHz -95 dBc ±500kHz -87 dBc ±125kHz -87 dBc ±12.5kHz -91 dBc ±500kHz -86 dBc ±125kHz -86 dBc ±12.5kHz -88 dBc ±500kHz -84 dBc ±125kHz -84 dBc ±12.5kHz -85 dBc 70 Mbps 串行端口时序特性 最大 SCLK 频率 最小 SCLK 脉冲宽度 低 4 ns 高 4 ns SCLK 最大上升/下降时间 2 专芯发展 • 用芯服务 • 创芯未来 ns www.c oreba i. com - 3 - CBM99D10BQ 操作手册 至 SCLK 最短数据建立时间 5 ns 至 SCLK 最短数据保持时间 0 ns 读取模式下最长数据有效时间 11 ns I/O_UPDATE/PROFILE/RT 时序特性 Profile 最短切换时间 高 2 SYNC_CLK 周期 >1 SYNC_CLK 周 期 至 SYNC_CLK 最短建立时间 1.75 ns 至 SYNC_CLK 最短保持时间 0 ns I/O_UPDATE 脉冲宽度 TX_ENABLE 和 16 位并行(数据)总线时序特性 PDCLK 最大频率 250 TXENABLE/ 数据建立时间( 至 MHz 1.75 ns 0 ns PDCLK) TXENABLE/ 数据保持时间( 至 PDCLK) 其它时序特性 唤醒时间 快速恢复模式 深度睡眠模式 REFCLK 乘法器使能 8 SYSCLK 周期 1 ms REFCLK 乘法器禁用 最短复位脉冲宽度（高电平） 150 us 5 SYSCLK 周期 匹配延迟使能 91 SYSCLK 周期 匹配延迟使能和 OSK 禁用 79 SYSCLK 周期 匹配延迟禁用 79 SYSCLK 周期 匹配延迟禁用 47 SYSCLK 周期 匹配延迟使能/禁用 94 SYSCLK 周期 匹配延迟使能 106 SYSCLK 周期 匹配延迟禁用 58 SYSCLK 周期 91 SYSCLK 周期 数据延迟（流水线延迟） 单频或 Profile 模式数据延迟 频率、相位和幅度至 DAC 输出 频率和相位至 DAC 输出 振幅至 DAC 输出 RAM 模式数据延迟 频率和相位至 DAC 输出 振幅至 DAC 输出 扫描模式数据延迟 频率和相位至 DAC 输出 匹配延迟使能/禁用 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 4 - CBM99D10BQ 操作手册 振幅至 DAC 输出 匹配延迟使能 91 SYSCLK 周期 匹配延迟禁用 47 SYSCLK 周期 匹配延迟使能 103 SYSCLK 周期 匹配延迟禁用 91 SYSCLK 周期 16 位输入调制模式数据延迟 频率和相位至 DAC 输出 CMOS 逻辑输入 Logic 1 电 压 2.0 V Logic 0 电 压 0.8 V Logic 1 电 流 90 150 uA Logic 0 电 流 90 150 uA 输入电容 2 pF XTAL_SEL 输入 Logic 1 电 压 1.25 V Logic 0 电 压 0.6 输入电容 CMOS 逻辑输出 2 V pF 1mA 负载 逻辑 1 2.8 V 逻辑 0 0.4 V 电源电流 IAVDD (1.8 V) 110 mA IAVDD (3.3 V) 29 mA IDVDD (1.8V) 222 mA IDVDD (3.3 V) 11 mA 总功耗 单频调制模式 715 950 mW 快速省电调制 330 450 mW 深度睡眠模式 19 40 mW 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 5 - CBM99D10BQ 操作手册 引脚配置与功能描述 图 2 芯片管脚图 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 6 - CBM99D10BQ 操作手册 引脚简述 引脚编号 引脚名称 I/O 描述 不连接。允许器件引脚悬空。 1,20,72,86,87,93,97至100 NC 2 PLL_LOOP_FILTER I PLL 环路滤波器补偿。 3/6/89/92 AVDD (1.8V) I 模拟内核 VDD。1.8 V 模拟电源。 74 至 77/83 AVDD (3.3V) I 模拟 DAC VDD。3.3 V 模拟电源。 17/23/30/47/57/64 DVDD (1.8V) I 数字内核 VDD。1.8 V 数字电源。 11/15/21/28/45/56/66 DVDD_I/O (3.3V) I 数字输入/输出 VDD。3.3 V 数字电源。 4/5/73/78/79/82/85/88/96 AGND I 模拟地。 13/16/22/29/46/51/58/65 DGND I 数字地。 7 SYNC_IN+ I 8 SYNC_IN- I 9 SYNC_OUT+ O 同步信号，数字输出（上升沿有效）。 内部器件子时钟的同步信号同步外部从机。 10 SYNC_OUT- O 同步信号，数字输出（下降沿有效）。 内部器件子时钟的同步信号同步外部从机。 12 SYNC_SMP_ERR O 14 MASTER_RESET I 18 EXT_PWR_DWN I 19 PLL_LOCK O 24 RAM SWP OVR O 25 至 27 、 31 至 39、42 至 44、48 D I 49,50 F[1 :0] I 调制格式引脚。数字输入确定调制格式。 40 PDCLK O 并行数据时钟，数字输出（时钟）。 41 TXENABLE I 发送使能，数字输入（高电平有效）。 同步信号，数字输入（上升沿有效）。 外部主机的同步信号同步内部子时钟。） 同步信号，数字输入（下降沿有效）。 外部主机的同步信号同步内部子时钟。） 同步采样误差，数字输出（高电平有效）。此引脚高电平 表明芯片未收到有效 SYNC_IN+/SYNC_IN.同步信号。 主机复位，数字输入（高电平有效）。此引脚将所有存储 元件清 0，寄存器设置为默认值。 外部省电模式，数字输入（高电平有效）。此引脚高电平 会启用当前编程的省电运行模式。如未使用，应接地。 PLL 锁定，数字输出（高电平有效）。 此引脚高电平表示时钟乘法器 PLL已锁定参考时钟输入。 RAM 扫描完成，数字输出(高电平有效)。 此引脚高电平表示 RAM 扫描完成。 并行输入总线(高电平有效)。 52 至 54 PROFILE I 55 SYNC_CLK O Profile 选择引脚，数字输入（高电平有效）。这些引脚用 于选择 DDS 内核的八个相位/频率特性之一（单音或载波 音）。通过改变其中一个引脚的状态，可将所有当前 I/O 缓 冲内容传输到相应寄存器。要改变状态，需要参考 SYNC_CLK 引脚上的信号来建立信号。 输出系统时钟/4，数字输出（时钟）。I/O_UPDATE 和 PROFILE引脚信号根据此信号来建立。 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 7 - CBM99D10BQ 操作手册 I/O 输入/输出更新；数字输入或输出（高电平有效），取决于 内部 I/O 更新有效位。此引脚高电平表示 I/O 缓冲内容 将传输到相应的内部寄存器。 OSK I 输出移位键控，数字输入（高电平有效）。使用 OSK（手 动或自动）时，此引脚控制 OSK 功能。未使用 OSK 时， 此引脚连到高电平。 DROVER O 数字斜坡结束。数字输出(高电平有效)。当数字斜坡发生器 达到最大/最小编程值时，此引脚将切换到逻辑 1。 59 I/O_UPDATE 60 61 62 DRCTL I 数字斜坡控制。数字输入(高电平有效)。此引脚控制数字斜 坡发生器的斜率极性。如果未使用数字斜坡发生器，将此 引脚与逻辑 0 连接。 63 DRHOLD I 数字斜坡保持。数字输入(高电平有效)。此引脚使数字斜坡 发生器保持当前状态。将此引脚与逻辑 0 连接。 67 SDIO I/O 68 SDO O 69 SCLK I 70 CS I 串行数据输入/输出，数字输入/输出（高电平有效）。根 据配置情况，此引脚支持单向和双向（默认）两种模式。 如果是双向串行端口模式，此引脚可用于串行数据输入和 输出。如果是单向模式，仅支持数据输入。 串行数据输出，数字输出（高电平有效）。此引脚仅对单 向串行数据模式有效，用于数据输出。双向模式中，此引 脚无操作，应悬空。 串行数据时钟。数字时钟（上升沿执行写操作，下降沿执 行读操作）。此引脚提供控制数据路径的串行数据时钟。 芯片写操作使用上升沿，回读操作使用下降沿。 片选，数字输入（低电平有效）。引脚低电平可使芯片检 测串行时钟上升/下降沿。引脚高电平可使芯片忽略串行数 据引脚输入。 输入/输出复位，数字输入（高电平有效）。通信周期出现 故障期间变为高电平时，此引脚并不会复位整个器件，而 是复位串行端口控制器的状态机并清空自上次 I/O 更新 以来写入的任何 I/O 缓冲器。未使用时，此引脚应接地， 以免出现意外复位。 开源 DAC 互补输出电流源。模拟输出，电流模式。通过 50 Ω电阻连接到 AGND。 开源 DAC 输出电流源。模拟输出，电流模式。通过 50 Ω 电阻连接到AGND。 模拟基准引脚。此引脚对 DAC 输出满量程基准电流编程。 通过一个 10kΩ电阻连接到 AGND。 71 I/O_RESET I 80 IOUT O 81 IOUT O 84 DAC_RSET O 90 REF_CLK I 参考时钟输入。模拟输入。 91 REF_CLK I 互补参考时钟输入。模拟输入。 94 REFCLK_OUT O 参考时钟输出。模拟输出。 95 XTAL_SEL I 晶体选择。 96 EPAD EPAD 应焊接接地。 1. I = 输入，O = 输出。 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 8 - CBM99D10BQ 操作手册 典型工作特性 图 3 61.1MHz 条件下的宽带 SFDR，REFCLK=1GHZ 图 4 204.1MHz 条件下的宽带 SFDR，REFCLK=1GHZ 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 9 - CBM99D10BQ 操作手册 \ 图 5 403.1MHz 条件下的宽带 SFDR，REFCLK=1GHZ 图 6 图 3 的窄带视图（带有载波和下边带抑制） 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 10 - CBM99D10BQ 操作手册 图 7 图 4 的窄带视图（带有载波和下边带抑制） 图 8 图 5 的窄带视图（带有载波和下边带抑制） 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 11 - CBM99D10BQ 操作手册 图 9 宽带 SFDR 与输出频率的关系 图 10 REFCLK = 1 GHz 时，宽带 SFDR 输出频率和电源(±5%)的关系 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 12 - CBM99D10BQ 操作手册 图 11 REFCLK = 1 GHz 时，宽带 SFDR 与频率和温度的关系 图 12 功耗与系统时钟的关系（PLL 禁用） 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 13 - CBM99D10BQ 操作手册 图 13 功耗与系统时钟的关系（PLL 使能） 表 1 系统时钟=1GHz 的残余相噪（单位：dBc/Hz） 频偏(Hz) @10 @100 @1k @10k @100k @1M @10M 20.1M -135 -145 -155 -161 -167 -167 -167 98.6M -120 -131 -140 -150 -160 -161 -161 201.1M -115 -125 -135 -145 -155 -158 -158 397.8M -108 -117 -125 -135 -142 -150 -150 FOUT(Hz) 表 2 用 EFCLK 乘法器、REFCLK = 50 MHz × 20 且系统时钟 = 1GHz 时的残余相噪 频偏(Hz) @10 @100 @1k @10k @100k @1M @10M 20.1M -120 -131 -140 -150 -152 -145 -152 98.6M -109 -118 -126 -136 -139 -131 -148 201.1M -100 -110 -119 -130 -132 -125 -140 397.8M -91 -101 -110 -120 -123 -115 -131 FOUT(Hz) 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 14 - CBM99D10BQ 操作手册 串行 I/O 时序图 下面几张图给出了一些基本示例，描述串行 I/O 端口各种控制信号之间的时序关系。 图 14 串行端口写入时序—时钟空闲为低 图 15 三线式串行端口读取时序—时钟空闲为低 图 16 串行端口写入时序—时钟空闲为高 图 17 双线式串行端口读取时序—时钟空闲为高 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 15 - CBM99D10BQ 操作手册 寄存器映射与位功能描述 寄存器映射 请注意，每个寄存器位域列中的最大数是 MSB，最小数是该寄存器的 LSB，如下表所示。 寄存器名称和 地址 位地址 位 7(MSB) 31:24 RAM 使能 23:16 CFR1-控制功 能寄存器 1(0x00) 15:8 7:0 位 6 位 5 位 4 位 3 位 2 RAM 重放用途 手动 OSK 外部 反 Sinc 滤 控制 波器使能 加 载 LRR@I/O 更新 自动清零数 字斜坡累加 器 数字部分关断 DAC 掉电 位 1 位 0(LSB) 开路 开路 0x00 选择 DDS 内部 profile 控制 自动清零相位 清零数字斜 累加器 坡累加器 REFCLK 输入 辅助 DAC 掉电 掉电 清零相位累加器 外部掉电控制 缺省值 正弦波输出 加载 ARR@ I/O OSK 使能 更新 开路 仅为 SDIO 输入 选 择 自 动 OSK LSB 优先 0x00 0x00 0x00 使能单音 31:24 2(0x01) 23:16 15:08 7:0 CFR3-控制功 内部 I/O 更新 SYNC_CLK 有效 使能 延迟匹配使能 开路 23:16 开路 15:8 数字斜坡用途 数字斜坡使能 开路 PDCLK 使能 I/O 更新速率控制 31:24 能寄存器 3(0x01) profiles 调 0x00 制幅度 CFR2-控制功 能寄存器 开路 REFCLK 分频 器旁路 数据汇编器 同步时序验证 并行数据端 保留最后值 禁用 口使能 DRV0[1:0] 数字斜坡非驻留 高位 PDCLK 反向 数字斜坡非驻留低位 TXEnable 反向 读取有效 FTW 开路 FM 增 益 开路 ICP[2:0] 0x40 0x08 0x20 VCO SEL 0x1F 开路 0x3F REFCLK 输 入分频器重 开路 PFD 复 位 开路 PLL 使能 0x40 置B 专芯发展 • 用芯服务 • 创芯未来 www.coreba i. com - 16 - CBM99D10BQ 操作手册 7:0 辅助 DAC 控 N[6:0] 开路 0x00 31:24 开路 0x00 23:16 开路 0x00 15:8 开路 0x00 7:0 FSC[7:0] 0x7F 31:24 I/O 更新速率[31:24] 0xFF 23:16 I/O 更新速率[23:16] 0xFF 15:8 I/O 更新速率[15:8] 0xFF 7:0 I/O 更新速率[7:0] 0xFF 31:24 频率调谐字[31:24] 0x00 23:16 频率调谐字[23:16] 0x00 15: 8 频率调谐字[15:8] 0x00 7:0 频率调谐字[7:0] 0x00 POW- 相位偏 15: 8 相位偏移字[15:8] 0x00 移字(0X08) 7:0 相位偏移字[7:0] 0x00 31:24 幅度斜坡率 0x00 ASF- 振幅比 23:16 幅度斜坡率 0x00 例因子(0x09) 15: 8 幅度比例因子 0x00 制(0x03) I/O 更 新 速 率 (0x04) FTW- 频率调 谐字 (0x07) 7:0 多芯片同步寄 存器 (0x0A) 31:24 23:16 幅度比例因子 同步验证延迟 幅度步长 同步接收器使能 同步状态预设值 专芯发展 • 用芯服务 • 创芯未来 同步发生器使能 同步发生器极性 开路 0x00 开路 0x00 0x00 www.coreba i. com - 17 - CBM99D10BQ 操作手册 15:08 同步发生器输出延迟[4:0] 开路 0x00 7:0 同步发生器输入延迟[4:0] 开路 0x00 63:56 数字斜坡上限值[31:24] N/A 55:48 数字斜坡上限值[23:16] N/A 47:40 数字斜坡上限值[15:8] N/A 数字斜坡值 39:32 数字斜坡上限值[7:0] N/A (0x0B) 31:24 数字斜坡下限值[31:24] N/A 23:16 数字斜坡下限值[23:16] N/A 15:08 数字斜坡下限值[15:8] N/A 7:0 数字斜坡下限值[7:0] N/A 63:56 数字斜坡递减步长[31:24] N/A 55:48 数字斜坡递减步长[23:16] N/A 47:40 数字斜坡递减步长[15:8] N/A 39:32 数字斜坡递减步长[7:0] N/A 31:24 数字斜坡递增步长[31:24] N/A 23:16 数字斜坡递增步长[23:16] N/A 15:08 数字斜坡递增步长[15:8] N/A 7:0 数字斜坡递增步长[7:0] N/A 31:24 数字斜坡负斜率[15:8] N/A 23:16 数字斜坡负斜率[7:0] N/A 15:8 数字斜坡正斜率[15:8] N/A 7:0 数字斜坡正斜率[7:0] N/A 数 字 斜 坡 步 长 (0x0C) 数 字 斜 坡 速 率 (0x0D) 专芯发展 • 用芯服务 • 创芯未来 www.coreba i. com - 18 - CBM99D10BQ 操作手册 63:56 单频调制 Profile 0(0x0E) RAM Profile 0 (0x0E) 开路 振幅比例因子 0[13:8] 0x08 55:48 振幅比例因子 0[7:0] 0xB5 47:40 相位偏移字 0[15:8] 0x00 39:32 相位偏移字 0[7:0] 0x00 31:24 频率调谐字 0[31:24] 0x00 23:16 频率调谐字 0[23:16] 0x00 15:8 频率调谐字 0[15:8] 0x00 7:0 频率调谐字 0[7:0] 0x00 63:56 开路 0x00 55:48 RAM Profile 0 地址步进率[15:8] 0x00 47:40 RAM Profile 0 地址步进率[7:0] 0x00 39:32 RAM Profile 0 波形结束地址[9:2] 0x00 31:24 RAM Profile 0 波形结束地址 23:16 15:8 开路 [1:0] 0x00 RAM Profile 0 波形起始地址[9:2] RAM Profile 0 波形起始地址 0x00 开路 [1:0] 0x00 RAM 7:0 开路 非驻留高位 开路 零交越 Profile 0 模式控制 0x00 [2:0] 单频调制 63:56 开路 振幅比例因子 1[13:8] Profile1(0x0F) 55:48 振幅比例因子 1[7:0] 0x00 47:40 相位偏移字 1[15:8] 0x00 39:32 相位偏移字 1[7:0] 0x00 专芯发展 • 用芯服务 • 创芯未来 0x00 www.coreba i. com - 19 - CBM99D10BQ 操作手册 31:24 频率调谐字 1[31:24] 0x00 23:16 频率调谐字 1[23:16] 0x00 15:8 频率调谐字 1[15:8] 0x00 7:0 频率调谐字 1[7:0] 0x00 RAM 63:56 开路 0x00 Profile1(0x0F) 55:48 RAM Profile1 地址步进率[15:8] 0x00 47:40 RAM Profile1 地址步进率[7:0] 0x00 39:32 RAM Profile1 波形结束地址[9:2] 0x00 31:24 RAM Profile1 波形结束地址[1:0] 23:16 开路 0x00 RAM Profile1 波形起始地址[9:2] 0x00 15:8 RAM Profile1 波形起始地址[1:0] 开路 7:0 开路 单频调制 63:56 开路 Profile2(0x10) 55:48 振幅比例因子 2[7:0] 0x00 47:40 相位偏移字 2[15:8] 0x00 39:32 相位偏移字 2[7:0] 0x00 31:24 频率调谐字 2[31:24] 0x00 23:16 频率调谐字 2[23:16] 0x00 15:8 频率调谐字 2[15:8] 0x00 7:0 频率调谐字 2[7:0] 0x00 RAM 63:56 开路 0x00 Profile2(0x10) 55:48 RAM Profile2 地址步进率[15:8] 0x00 47:40 RAM Profile2 地址步进率[7:0] 0x00 非驻留高位 开路 零交越 振幅比例因子 2[13:8] 专芯发展 • 用芯服务 • 创芯未来 0x00 RAM Profile1 模式控制[2:0] 0x00 0x00 www.coreba i. com - 20 - CBM99D10BQ 操作手册 39:32 31:24 RAM Profile2 波形结束地址[9:2] RAM Profile2 波形结束地址[1:0] 23:16 0x00 开路 0x00 RAM Profile2 波形起始地址[9:2] 0x00 15:8 RAM Profile2 波形起始地址[1:0] 7:0 开路 单频调制 63:56 开路 Profile3(0x11) 55:48 振幅比例因子 3[7:0] 0x00 47:40 相位偏移字 3[15:8] 0x00 39:32 相位偏移字 3[7:0] 0x00 31:24 频率调谐字 3[31:24] 0x00 23:16 频率调谐字 3[23:16] 0x00 15:8 频率调谐字 3[15:8] 0x00 7:0 频率调谐字 3[7:0] 0x00 RAM 63:56 开路 0x00 Profile3(0x11) 55:48 RAM Profile3 地址步进率[15:8] 0x00 47:40 RAM Profile3 地址步进率[7:0] 0x00 39:32 RAM Profile3 波形结束地址[9:2] 0x00 31:24 开路 非驻留高位 开路 零交越 RAM Profile2 模式控制[2:0] 振幅比例因子 3[13:8] RAM Profile3 波形结束地址[1:0] 23:16 0x00 0x00 开路 0x00 RAM Profile3 波形起始地址[9:2] 15:8 RAM Profile3 波形起始地址[1:0] 7:0 开路 单频调制 63:56 开路 Profile4(0x12) 55:48 0x00 开路 非驻留高位 开路 零交越 振幅比例因子 4[13:8] 振幅比例因子 4[7:0] 专芯发展 • 用芯服务 • 创芯未来 0x00 0x00 RAM Profile3 模式控制[2:0] 0x00 0x00 0x00 www.coreba i. com - 21 - CBM99D10BQ 操作手册 47:40 相位偏移字 4[15:8] 0x00 39:32 相位偏移字 4[7:0] 0x00 31:24 频率调谐字 4[31:24] 0x00 23:16 频率调谐字 4[23:16] 0x00 15:8 频率调谐字 4[15:8] 0x00 7:0 频率调谐字 4[7:0] 0x00 RAM 63:56 开路 0x00 Profile4(0x12) 55:48 RAM Profile4 地址步进率[15:8] 0x00 47:40 RAM Profile4 地址步进率[7:0] 0x00 39:32 RAM Profile4 波形结束地址[9:2] 0x00 31:24 RAM Profile4 波形结束地址[1:0] 23:16 15:8 开路 0x00 RAM Profile4 波形起始地址[9:2] RAM Profile4 波形起始地址[1:0] 0x00 开路 0x00 RAM 7:0 开路 非驻留高位 开路 零交越 Profile4 模式控制 0x00 [2:0] 单频调制 63:56 开路 振幅比例因子 5[13:8] Profile5(0x13) 55:48 振幅比例因子 5[7:0] 0x00 47:40 相位偏移字 5[15:8] 0x00 39:32 相位偏移字 5[7:0] 0x00 31:24 频率调谐字 5[31:24] 0x00 23:16 频率调谐字 5[23:16] 0x00 15:8 频率调谐字 5[15:8] 0x00 专芯发展 • 用芯服务 • 创芯未来 0x00 www.coreba i. com - 22 - CBM99D10BQ 操作手册 7:0 频率调谐字 5[7:0] 0x00 RAM 63:56 开路 0x00 Profile5(0x13) 55:48 RAM Profile5 地址步进率[15:8] 0x00 47:40 RAM Profile5 地址步进率[7:0] 0x00 39:32 RAM Profile5 波形结束地址[9:2] 0x00 31:24 RAM Profile5 波形结束地址[1:0] 23:16 15:8 开路 0x00 RAM Profile5 波形起始地址[9:2] RAM Profile5 波形起始地址[1:0] 0x00 开路 0x00 RAM 7:0 开路 非驻留高位 开路 零交越 Profile5 模式控制 0x00 [2:0] 单频调制 63:56 开路 振幅比例因子 6[13:8] Profile6(0x14) 55:48 振幅比例因子 6[7:0] 0x00 47:40 相位偏移字 6[15:8] 0x00 39:32 相位偏移字 6[7:0] 0x00 31:24 频率调谐字 6[31:24] 0x00 23:16 频率调谐字 6[23:16] 0x00 15:8 频率调谐字 6[15:8] 0x00 7:0 频率调谐字 6[7:0] 0x00 RAM 63:56 开路 0x00 Profile6(0x14) 55:48 RAM Profile6 地址步进率[15:8] 0x00 47:40 RAM Profile6 地址步进率[7:0] 0x00 39:32 RAM Profile6 波形结束地址[9:2] 0x00 专芯发展 • 用芯服务 • 创芯未来 0x00 www.coreba i. com - 23 - CBM99D10BQ 操作手册 31:24 RAM Profile6 波形结束地址[1:0] 23:16 15:8 开路 0x00 RAM Profile6 波形起始地址[9:2] RAM Profile6 波形起始地址[1:0] 0x00 开路 0x00 RAM 7:0 开路 非驻留高位 开路 零交越 Profile6 模式控制 0x00 [2:0] 单频调制 63:56 Profile7(0x15) 55:48 振幅比例因子 7[7:0] 0x00 47:40 相位偏移字 7[15:8] 0x00 39:32 相位偏移字 7[7:0] 0x00 31:24 频率调谐字 7[31:24] 0x00 23:16 频率调谐字 7[23:16] 0x00 15:8 频率调谐字 7[15:8] 0x00 7:0 频率调谐字 7[7:0] 0x00 RAM 63:56 开路 0x00 Profile7(0x15) 55:48 RAM Profile7 地址步进率[15:8] 0x00 47:40 RAM Profile7 地址步进率[7:0] 0x00 39:32 RAM Profile7 波形结束地址[9:2] 0x00 31:24 开路 RAM Profile7 波形结束地址[1:0] 23:16 RAM(0x16) 振幅比例因子 7[13:8] 0x00 开路 0x00 RAM Profile7 波形起始地址[9:2] 15:8 RAM Profile7 波形起始地址[1:0] 7:0 开路 31:00:00 0x00 开路 非驻留高位 开路 RAM 控制字[31:0] 专芯发展 • 用芯服务 • 创芯未来 零交越 0x00 RAM Profile7 模式控制[2:0] 0x00 0x00 www.coreba i. com - 24 - CBM99D10BQ 操作手册 寄存器位功能描述 串行 I/O 端口寄存器地址范围从 0 至 23(十六进制:0x00 至 0x16)，共有 24 个寄存器。其中寄存器 5 和寄 存器 6(0x05 和 0x06)有两个寄存器未使用。除另有说明，在 I/O_UPDATE 引脚置位或者 profile 更改之 前，已编程位不会传输到内部目的位置。 控制功能寄存器 1(CFR1)一地址 0x00 此寄存器分配了四个字节。 位 31 引脚名称 RAM 使 能 30:29 RAM 回放目的地址 28:24 开路 描述 0 = RAM 功能禁用(缺省)。 1 = RAM 功能使能(加载/读取和回放操作均需要)。 详情参见表 4，缺省值为 00b。 仅在 CFR1 [9:8] = 10b 时有效。 23 手动 OSK 外部控制 0 = OSK 引脚无效(缺省)。 1 =OSK 引脚使能手动 OSK 控制。 22 反 Sinc 滤波器使能 21 开路 20:17 16 内部 profile 控制 选择 DDS 正弦波输出 0=反 Sinc 滤波器被旁通(缺省)。 1=反 Sinc 滤波器有效。 仅在 CFR1[31]= 1 时有效。这些位无需进行 I/O 更新即能生效。 详情请参见表 6，缺省值为 0000b。 0=选择 DDS 余弦输出(缺省)。 1=选择 DDS 正弦输出。 仅在 CFR2[19]= 1 时有效。 15 加载 LRR@I/O 更新 0=数字斜坡定时器正常操作(缺省)。 1=I/OJJ P DATE 置位或者 PROFILE[2:0]更改后，数字斜坡定时器随时可加载。 0=DRG 累加器正常工作(缺省)。 1=经过一个 DDS 时钟周期后，斜坡累加器复位，随后累加器自动恢复正常操 14 自动清零数字斜坡累加器 作。 只要此位保持设置，每次 I/O_UPDATE 置位或者 PROFILE[2:0]更改后，斜坡 累 加 器 都 会 暂 时 复 位 。 此 位 与 I/O_UPDATE 置 位 或 PROFILE[2:0] 更 改 在 SYNC_CLK 下一个上升沿同步。 13 自动清零相位累加器 12 清零数字斜坡累加器 0 = DDS 相位累加器正常工作(缺省)。1=在 I/O_UPDATE 置位或者 profile 更改后，同步复位 DDS 相位累加器。 0=DRG 累加器正常工作(缺省)。1 = DRG 累加器异步，静态复位。只要此位 置 1，斜坡累加器将始终保持复位状态.此位与 I/O_UPDATE 或 PROFILE[2:0]更改在 SYNC_CLK 下一个上升沿同步。 11 清零相位累加器 10 加载 ARR@I/O 更新 0 = DDS 相位累加器正常工作(缺省)。 1=DRG 相位累加器异步，静态复位。 仅在 CFR1[9:8]= 11b 时有效。 0=OSK 振幅斜坡率定时器正常操作(缺省)。 专芯发展 • 用芯服务 • 创芯未来 www.coreba i. com - 25 - CBM99D10BQ 操作手册 1 = I/O_UPDATE 置位或者 PROFILE[2:0]更改后， OSK 振幅斜坡率定时器随时可以重新加载。 输出振幅键控使能位。 9 OSK使能 0=OSK 禁用(缺省)。 1=OSK 使能。 仅在 CFR1 [9] = 1 时有效。 8 选择自动 OSK 0=手动 OSK 使能(缺省)。 1=自动 OSK 使能。 此位无需 I/O 更新即可生效。 7 数字部分关电 0=数字内核时钟信号有效(缺省)。 1=数字内核时钟信号禁用。 6 DAC关电 0 = DAC 时钟信号和偏置电路有效(缺省)。 1 = DAC 时钟信号和偏置电路禁用。 此位无需 I/O 更新即可生效。 5 REFCLK 输入关电 0 = REFCLK 输入电路和 PLL 有效(缺省)。 1 = REFCLK 输入电路和 PLL 禁用。 4 辅助DAC关电 3 外部关电控制 2 开路 1 仅为SDIO输入 0 LSB优先 0=辅助 DAC 时钟信号和偏置电路有效(缺省)。 1=辅助 DAC 时钟信号和偏置电路禁用。 0 = EXT PWR_ DWN 引脚置位实现全面关电(缺省)。 1 = EXT PWR_ DWN 引脚置位采用快速恢复关电模式运行。 0=配置 SDIO 引脚进行双向操作;2 线式串行编程模式(缺省)。 1=将串行数据 I/O 引脚(SDIO)仅配置为输入引脚，3 线式串行编程模式。 0=配置串行 I/O 端口为 MSB 优先格式(缺省)。 1=配置串行 I/O 端口为 LSB 优先格式 专芯发展 • 用芯服务 • 创芯未来 www.coreba i. com - 26 - CBM99D10BQ 操作手册 控制功能寄存器 2 (CFR2)一地址 0x01（此寄存器分配了四个字节。） 位 31:25 24 引脚名称 描述 开路 单频调制profile振幅范 围使能 CFR2[19]=1，CFR1[31]=1 或 CFR1 [9]=1 时，无效。 0=节能模式下，振幅比例控制器被旁通，关闭(缺省)。 1=振幅比例由有效 profile 中的 ASF 控制。 此位无需 I/O 更新即可生效。 0=串行 I/O 编程与外部 I/O_UPDATE 引脚置位同步，该引脚被配置为输入引脚 23 内部 I/O 更新有效 (缺省)。 1=串行 I/O 编程与内部产生的 I/O 更新信号同步 (内部信号在配置为输出引脚的 I/O_UPDATE 引脚上产生)。 22 SYNC_CLK 使能 21:20 数字斜坡目的地址 19 数字斜坡使能 18 数字斜坡非驻留高位 17 数字斜坡非驻留低位 0=SYNC_CLK 引脚禁用;静态逻辑 0 输出。 1=SYNC_CLK 引脚产生 1/4fsysclk 时钟信号，用于同步串行I/O端口(缺省)。 详情请参见表 3。缺省值为 00b。 0=数字斜坡发生器功能禁用(缺省)。 1=数字斜坡发生器功能使能。 0=驻留高位功能禁用(缺省)。 1=非驻留高位功能使能。 0=驻留低位功能禁用(缺省)。 1=非驻留低位功能使能。 0 = FTW 寄存器的串行 I/O 端口读操作，读取 FTW 寄存器中的内容(缺省)。 16 读取有效的 FTW 1= FTW 寄存器的串行 I/O 端口读操作,读取输入 DDS 相位累加器上的实际 32 位控制字。 仅在 CFR2[23]= 1 的时有效。设置参照自动 I/O 更新定时器运行分频器的预分 15:14 I/O 更新速率控制 频值: 00=1 分频(缺省)、01=2 分频、10=4 分频、11=8 分频 13:12 开路 0 = PDCLK 引脚禁用，并强制为静态逻辑 0；内部时钟信号会连续运行，为数据 11 PDCLK 使能 汇编器提供时序。 1 = PDCLK 引脚上产上 PDCLK 信号(缺省)。 10 PDCLK 反向 9 TxEnable反向 8 开路 7 延迟匹配使能 6 数据汇编器保留最后值 0 = PDCLK 正常极性;Q 数据与逻辑 1 有关;I 数据与逻辑 0 有关(缺省)。 1 = PDCLK 反向极性。 0=无反向。 1=反向 0 = DDS 振幅、相位和频率变化同步应用按所列顺序输出(缺省)。 1 = DDS 振幅、相位和频率变化同步应用同步输出。 仅在 CFR2[4]= 1 时有效。 0=当 TxENABLE 引脚为逻辑 0 时，并行数据端口的数据汇编器强制内部路径为零， 专芯发展 • 用芯服务 • 创芯未来 www.coreba i. com - 27 - CBM99D10BQ 操作手册 同时忽略 D[15:0]和 F[1:0]引脚上的信号(缺省)。也就说，当TxENABLE为逻辑 0 时，并行数据端口上的地址的值为振幅。1=当 TxENABLE 引脚为逻辑 1 时，并 行数据端口数据汇编器强制保持从 D[15:0]和 F[1:0]引脚上收到的最后值。 5 同步时序验证禁用 4 并行数据端口使能 3:0 FM增益 0=SYNC_ SMP_ ERR 引脚使能，指示(高电平有效)检测到同步脉冲采样错误。 1 =SYNC_ SMP_ ERR 引脚强制为静态逻辑 0 状态(缺省)。 0=并行数据端口调制功能禁用(缺省)。 1=并行数据端口调制功能使能。 缺省值为 0000b。 专芯发展 • 用芯服务 • 创芯未来 www.coreba i. com - 28 - CBM99D10BQ 操作手册 控制功能寄存器 3 (CFR3)一地址 0x02（此寄存器分配了四个字节。） 位 引脚名称 31:30 开路 29:28 DRVO 27 VCO SEL 23:22 开路 21:19 ICP 18:16 开路 14 13:11 REFCLK 输入分频率器旁路 REFCLK 输入分频率器重置 B PFD 复 位 9 开路 8 PLL 使 能 0 选取REFCLK PLL VCO的频段（详见表 8）；缺省值 111b。 选取REFCLK PLL中的电荷泵电流值（详见表 9）；缺省值 111b。 0=选取输入分频器(缺省)。 1=输入分频器被旁路。 0=输入分频器被重置。 1=输入分频器正常工作(缺省)。 开路 10 7:1 控制REFCLK_OUT引脚（详见表 7）；缺省值为 00b。 开路 26:24 15 描述 N 0=正常工作（缺省） 。 1=鉴相器禁用。 0 = REFCLK PLL 被旁路(缺省)。 1=REFCLK PLL 使能。 此7位数字是 REFCLK PLL 反馈分步器的分频模数，缺省值为0000000b。 开路 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 29 - CBM99D10BQ 操作手册 辅助 DAC 控制寄存器一地址 0x03（此寄存器分配了四个字节。） 位 引脚名称 31:8 开路 7:0 FSC 描述 此 8 位数字用于控制主 DAC 满量程输出电流；缺省值 0X7F。 I/O 更新速率寄存器一地址 0x04（此寄存器分配了四个字节。此寄存器无需 I/O 更新即可生效。） 位 引脚名称 描述 31:0 I/O 更新速率 仅在CFR2[23] = 1 的时候有效。此 32 位数字控制自动/O 更新速率，缺省值 0XFFFFFFFF 频率调谐字寄存器((FTW)一地址 0x07（此寄存器分配了四个字节。） 位 引脚名称 31:0 频率调谐字 描述 32 位频率调谐字 相位偏移字寄存器((POW)一地址 0x08（此寄存器分配了两个字节。） 位 引脚名称 15:0 相位偏移字 描述 16 位相位偏移字 振幅比例因子寄存器((ASF)一地址 0x09（此寄存器分配了四个字节。） 位 引脚名称 31:16 振幅斜坡率 15:2 振幅比例因子 1:0 振幅步长 描述 16 位振幅斜坡率值。仅在 CFR1[9:8]=11b 时有效。 14 位振幅比例因子 仅在 CFR1[9:8]=11b 时有效。 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 30 - CBM99D10BQ 多芯片同步寄存器一地址 0XOA（此寄存器分配了四个字节。） 位 引脚名称 31:28 同步验证延迟 27 同步接收器使能 26 同步发生器使能 25 同步发生器极性 24 开路 23:18 同步状态预设值 17:16 开路 15:11 输出同步发生器 操作手册 描述 此 4 位数设置同步接收器中同步验证模块的 SYSCLK 和延迟 SYNC_ Inx 信号之间的时 序偏斜(~150ps 增量)。缺省值为 0000b。 0=同步模块接收器禁用(缺省)。 1=同步时钟接收器使能。 0=同步时钟发生器禁用(缺省)。 1=同步时钟发生器使能。 0=同步时钟发生器与 SYSCLK 上升沿一致(缺省)。 1=同步时钟发生器与 SYSCLK 下降沿一致。 此 6 位数字为内部时钟发生器收到同步脉冲时假定的状态。缺省值为 000000b。 此 5 位数字设置同步发生器输出延迟(按~150ps 的增量)。缺省值为 00000b。 延迟 10:8 开路 7:3 输入同步接收器 此 5 位数字设置同步接收器输入延迟(按~150 ps 的增量)。缺省值为 00000b。 延迟 2:0 开路 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 31 - CBM99D10BQ 操作手册 数字斜坡限值寄存器一地址 0X0B（此寄存器分配了八个字节。仅在 CFR2[19] = 1 时此寄存器有效。） 位 引脚名称 描述 63:32 数字斜坡上限值 32 位数字斜坡上限值 31:0 数字斜坡下限值 32 位数字斜坡下限值 数字斜坡步长寄存器一地址 0X0C（此寄存器分配了八个字节。仅在 CFR2[19] = 1 时此寄存器有效。） 位 引脚名称 描述 63:32 数字斜坡递减步长 32 位数字斜坡递减步长值 31:0 数字斜坡递增步长 32 位数字斜坡递增步长值 数字斜坡速率寄存器一地址 0X0D（此寄存器分配了四个字节。仅在 CFR2[19] = 1 时此寄存器有效。） 位 引脚名称 描述 31:16 数字斜坡负斜率 此 16 位数字斜坡负斜率值定义两个递减值之间的时间间隔。 15:0 数字斜坡正斜率 此 16 位数字斜坡负斜率值定义两个递增值之间的时间间隔。 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 32 - CBM99D10BQ 操作手册 Profile 寄存器 器件的 profile 共使用 8 个连续的串行 I/O 地址(地址 0x0E 至地址 0x15)。所有 8 个 profile 寄存 器分为单频 profile 和 RAM profile 两 种 。 当 CFRl[31]=1 时 RAM profile 有 效 ; 当 CFR1[31]=0,CFR2[19]=0 以及 CFR2 [4]=0 时，单频 profile 有效。正常情况下，使用外部 PROFILE[2:0] 引脚选择有效 profile 寄存器。不过，对于具体情况，如果 CFR1[31]=1 和 CFR1[20:17]≠0000b，会自 动选择有效 profile(参见，"RAM 上斜坡内部 Profile 控制模式”部分)。 Profile 0 至 Profile 7，单频寄存器一地址 0X0E 至地址 0x15（每个寄存器分配了八个字节。） 位 引脚名称 描述 63:56 开路 55:40 地址步进率 16 位地址步进率值。 39:30 波形结束地址 10 位波形结束地址 29:24 开路 23:14 波形起始地址 13:6 开路 10 位波形起始地址 仅在上斜坡 RAM 模式时有效。 5 非驻留高位 0=当 RAM 状态机到达结束地址时，终止。 1=当 RAM 状态机到达结束地址时，跳至起始地址后终止。 4 开路 仅在 RAM 模式时有效，直接转换。 3 零交越 0=零交越功能禁用。 1=零交越功能使能。 2:0 RAM 模式控制 详情请参见表 5。 RAM 寄存器一地址 0x16（RAM 寄存器分配了四个字节。） 位 31:0 引脚名称 RAM 字 描述 RAM Profile 0 至 RAM Profile 7 控制寄存器中的起始和结束地址定义写入 RAM 寄存器的 32 位字(1 至 1024)。 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 33 - CBM99D10BQ 操作手册 表 3. 数字斜坡目的 数字斜坡目的位 CFR2[21:20] DDS 信号控制参数 DDS 参数指定位 00 频率 31:0 01 相位 31:16 1x 幅度 31:18 表 4. RAM 回放目的 RAM 回放目的位 CFR1[30:29] DDS 信号控制参数 DDS 参数指定位 00 频率 31:0 01 相位 31:16 10 幅度 31:18 11 极性（相位和幅度） 31:16（相位） 15:2（幅度） 表 5. RAM 工作模式 RAM Profile 控制字 000、101、110、111 RAM 工作模式 直接转换模式 001 上斜坡模式 010 双向斜坡模式 011 连续双向斜坡模式 100 连续循环模式 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 34 - CBM99D10BQ 操作手册 表 6. RAM 内部 profile 控制模式 内部 profile 控制位 CFR1[20:17] 波形类型 内部 profile 控制描述 0000 内部 Profile 控制禁用。 0001 突发 执行 Profile 0，Profile 1，然后中止。 0010 突发 执行 Profile 0 至 Profile 2，然后中止。 0011 突发 执行 Profile 0 至 Profile 3，然后中止。 0100 突发 执行 Profile 0 至 Profile 4，然后中止。 0101 突发 执行 Profile 0 至 Profile 5，然后中止。 0110 突发 执行 Profile 0 至 Profile 6，然后中止。 0111 突发 执行 Profile 0 至 Profile 7，然后中止。 1000 连续 执行 Profile 0，Profile 1，连续。 1001 连续 执行 Profile 0 至 Profile 2，连续。 1010 连续 执行 Profile 0 至 Profile 3，连续。 1011 连续 执行 Profile 0 至 Profile 4，连续。 1100 连续 执行 Profile 0 至 Profile 5，连续。 1101 连续 执行 Profile 0 至 Profile 6，连续。 1110 连续 执行 Profile 0 至 Profile 7，连续。 1111 无效。 表 7. REFCLK_OUT 缓冲控制 DRV0 位 （CFR3[29:28]） REFCLK_OUT 缓 冲 00 禁用（三态） 01 低输出电流 10 中输出电流 11 高输出电流 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 35 - CBM99D10BQ 操作手册 表 8. VCO 频率范围位设置 VCO 选择位（CFR3[26:24]） VCO 范 围 000 VCO0 001 VCO1 010 VCO2 011 VCO3 100 VCO4 101 VCO5 110 PLL 被旁路 111 PLL 被旁路 表 9. PLL 电荷泵电流 ICP 设置位（CFR3[21:19]） 电荷泵电流 ICP（uA） 000 212 001 237 010 262 011 287 100 312 101 337 110 363 111 387 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 36 - CBM99D10BQ 操作手册 外形尺寸与封装 100 引脚裸露焊盘、超薄四方扁平封装[TQFP_EP](SV-100-4)尺寸(单位:mm) YMBOL MILLIMETER MIN NOM MAX A - - 1.60 A1 0.05 - 0.20 A2 1.35 1.40 1.45 A3 0.59 0.64 0.69 b 0.19 - 0.27 b1 0.18 0.20 0.23 c 0.13 - 0.18 c1 0.12 0.13 0.14 D 15.80 16.00 16.20 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 37 - CBM99D10BQ D1 13.90 14.00 14.10 E 15.80 16.00 16.20 E1 13.90 14.00 14.10 eB 15.05 - 15.35 e L/F 载体尺寸（mil） 155×186 操作手册 0.50 BSC D2 E2 4352 REF 专芯发展 • 用芯服务 • 创芯未来 3.74 REF www.c oreba i. com - 38 - CBM99D10BQ 操作手册 包装/订购信息 产品型号 温度范围 产品封装 丝印 包装数量 CBM99D10BQ -45℃ ~ 85℃ TQFP-100 CBM99D10BQ 托盘, 90 专芯发展 • 用芯服务 • 创芯未来 www.c oreba i. com - 39 -
