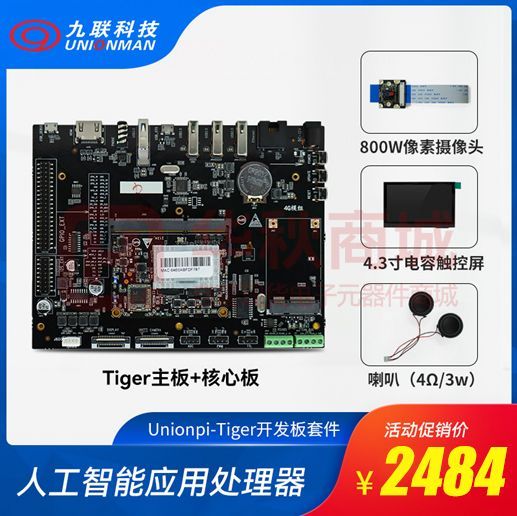

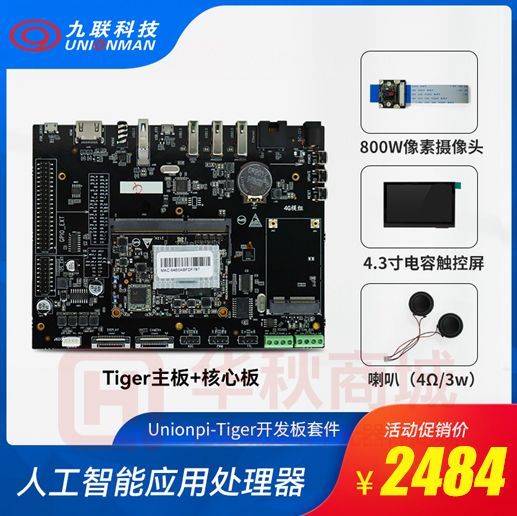

Unionpi Tiger（A311D）

Unionpi Tiger 开发套件使用指南 文档版本 00A01 发布日期 2022-03-01 版权所有 © 广东九联科技股份有限公司 2022。保留一切权利。 未经许可，不得以任何 形式传播。 商标声明 、 为广东九联科技股份有限公司及相关权利人专 属所有或持有。 本文档提及的特有信息、商标经本网站许可方能转载，并需标明出处。 广东九联科技股份有限公司 地址：广东省惠州市惠澳大道惠南高新科技产业园惠泰路 5 号 邮编：516025 官网：www.unionman.com.cn 电话：0752-5853999 前言 前 言 概述 本文档主要介绍本产品 Unionpi Tiger 开发套件的基本参数及主要接 口。帮助用户更快熟悉我们的产品。 产品版本 与本文档相对应的产品版本如下。 产品名称 产品版本 Unionpi Tiger 001 读者对象 本文档（本指南）主要适用于以下对象：  相关专业学生  小白初学者 修订记录 修订记录累积了每次文档更新的说明。 修订日期 版本 2022.3.1 00A01 2022.5.1 00A01 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 问题反馈：umspark@unionman.com.cn 说明 第一次临时发布 增加快速入门指南 i 目录 目 录 概述................................................................................................................................... 1 产品功能介绍................................................................................................................... 2 2.1 产品综述 .................................................................................................................... 2 2.2 产品亮点 .................................................................................................................... 2 2.3 应用场景 .................................................................................................................... 3 3 主要功能规格................................................................................................................... 4 3.1 主要性能规格说明 .................................................................................................... 4 3.2 功能框图 .................................................................................................................... 7 4 主要接口介绍................................................................................................................... 8 4.1 硬件配置表 ................................................................................................................ 8 4.2 硬件 GPIO 配置表 .................................................................................................... 10 5 快速入门指南...................................................................................................................... 15 5.1 环境搭建................................................................................................................... 15 5.2 获取源码................................................................................................................... 15 5.3 源码编译................................................................................................................... 16 5.4 获取固件................................................................................................................... 16 6 烧录说明.............................................................................................................................. 18 6.1 硬件接线 .................................................................................................................. 18 6.2 准备烧录工具 .......................................................................................................... 19 6.3 进入烧录模式 .......................................................................................................... 19 6.4 开始烧录 .................................................................................................................. 21 7 注意事项.............................................................................................................................. 23 附件 1：I2S 接口序列图 ............................................................................................... 23 附件 2：40PIN 多功能扩展接口序列图 ...................................................................... 24 附件 3：4G 通讯模组接口序列图 ................................................................................ 25 附件 4：MIPI CSI 接口序列图 ...................................................................................... 26 附件 5：MIPI DSI 接口序列图...................................................................................... 26 1 2 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 问题反馈：umspark@unionman.com.cn ii 1 概述 1 概述 1 概述 指导介绍本产品 Unionpi Tiger 开发套件的基本参数及主要接口，以此来 帮助用户能够更快的理解和实现本产品的视频、音频输入输出。 图 1-1 Unionpi Tiger 开发套件 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 1 2 产品功能介绍 2 产品功能介绍 2 产品功能介绍 2.1 产品综述 Unionpi Tiger(A311D)是一款应用于图像处理，音视频处理和深度学习等的智 能硬件。其芯片拥有强大的 CPU、GPU 和神经网络加速子系统。支持 4K 视频编 解码器引擎和一流的 HDR 图像处理，集成了所有标准音频/视频输入/输出接口， 主系统 CPU 采用大小核设计，主频高达 2.2GHz，集成了四个 Cortex-A73 核心和 两 Cortex-A53 核心 ，集成独立的 5.0T NPU 处理器。 2.2 产品亮点 1. 开发板使用的先进的人工智能应用芯片 Amlogic A311D 是一款先进的人工智能应用处理器。它集成了强大的 CPU、 GPU 和 NPU(神经网络加速)包含所有主要外设、4K 视频编解码器引擎和一流的 HDR 图像处理流水线，以形成终极高性能 AI 多媒体 AP。 2.多操作系统 支持 OpenHarmony、Ubuntu、 Linux、Android 3.存储空间大 内存 4GB LPDDR4，存储器 32GB eMMC5.1 4.丰富的硬件接口 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 2 2 产品功能介绍 1 个 USB3.0 接口及 3 个 USB2.0 接口，配有 HDMI 接口、MIPI-DSI 接口可外接 屏幕，MIPI-CSI 可外接摄像头。同时配有 WiFi 蓝牙芯片用来通信。可选择 UART 及 Ethernet 调试接口。 2.3 应用场景 本 产 品 可 供 应 用 于 娱 乐 、 学 习 和 技 术 交 流 。 Unionpi Tiger(A311D) 支 持 OpenHarmony 系统。OpenHarmony 是一款面向全场景的开源分布式操作系统， 采用组件化设计，提供了一系列可选的系统组件，方便设备开发者按需配置，以 支撑其特色功能的扩展或定制开发。 图 2-1 Unionpi Tiger 应用场景 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 3 3 主要功能规格 3 主要功能规格 3 主要功能规格 3.1 主要性能规格说明 图 3-1 Unionpi Tiger 外形及端口图示 Unionpi Tiger 套件，集成了所有标准音频/视频输入/输出接口，外形如图 3-1 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 4 3 主要功能规格 所示，对应的接口见表 3-1。 表 3-1 Unionpi Tiger 主要性能规格说明 参数 说明 电源规格 12V/3A 功耗 整机功耗可达 30W 备注 内芯为正电源、直径 2.1mm 正常工作温度： -10°C ~- +60°C 温度范围 存储温度：-40°C ~ - +85° 首页图片说明 接口名称 接口图号 USB OTG X 1 ① USB 3.0 X 1 ② USB 2.0 X 3 ③ USB OTG 采用 Micro USB 接 USB接口 X 5 口，需要软件切换。 UART串口 X 1 Micro USB接口 ④ 可用安桌手机数据线*1 ⑤ 多功能扩展接口*2 I2S 接口 X 1 ⑥ 可接 8xMIC 阵列*3 位姿传感器 X 1 ⑦ 内置 9 轴传感器*4 4G 模组 X1 ⑧ *5 MIPI-CSI 接口 X 1 ⑨ *6 MIPI-DSI 接口 X 1 ⑩ *7 以太网 接口 ⑪ 支持千兆网络输入 无线以太网 接口 X 1 ⑫ 集成蓝牙 5.0 版本功能 HDMI 输出 接口 X 1 ⑬ PWM 接口 X 2 ⑭ 4pin2.0mm 间距直插插针 *8 TTL 接口 X 1 ⑮ 4pin2.0mm 间距直插插针 *9 ADC 接口 X 2 ⑯ 4pin2.0mm 间 距 直 插 插 针 GPIO 接口 X 18 UART 接口 X 1 40pin 扩展接 I2C 接口 X 2 SPI 接口 X 1 口 X 1 电源输出：3.3V和5V 功能接口 文档版本 00A01 X 1 版权所有 © 广东九联科技股份有限公司 5 3 主要功能规格 *10 4pin 3.96mm 间距凤凰接口 485 接口 X 1 ⑰ *11 4pin 3.96mm 间距凤凰接口 CAN bus 接口 X 1 ⑱ *12 TF 卡 接口 X 1 ⑲ 耳机 接口 X 1 ⑳ 最高支持 256G 四段式 CTIA 耳麦,支持带耳 麦 喇叭 接口 X 1 POWER 按键 X 1 UPDATE 按键 RESET 按键 4 欧的 4W X 2 X 1 X 1 物理特征 尺寸：170mm × 130mm × 20mm 重量：g 固件升级 固件升级方式及方法见软件相关文档。 21 4pin2.0m 间距直插插座*13 22 23 24 备注： 1. 安桌手机 Micro USB 数据线，PC 端需要安装 CH340G 驱动才能正常使用串口 功能。 2. I2S 接口为 16PIN 双列插针接口，接口序列见: 附件 1：I2S 接口序列图。 3. 多功能扩展接口为 40PIN，接口序列见: 附件 2：40PIN 多功能扩展接口序列 图。 4. 位姿传感器采用板载应美盛公司的高灵敏度 9 轴传感器芯片 ICM-20948。 5. 4G 通 讯 模 组 可 采 用 本 公 司 的 4G 模 组 ， 或 者 相 应 接 口 序 列 的 模 组 ， 接口序列见： 附件 3：4G 通讯模组接口序列图。 6. MIPI CSI 接口 接口序列见: 附件 4：MIPI CSI 接口序列图。 7. MIPI DSI 接口 接口序列见: 附件 5：MIPI DSI 接口序列图。 8. PWM 接口 接口序列为: 3V3/PWM_1/PWM_2/GND。 9. TTL 接口 接入时需注意信号接电平为: 1.8V 接口序列为: 3V3/TX/RX/GND。 10. ADC 接 口 接 入 时 需 注 意 信 号 接 电 平 为 : 1.8V 接 口 序 列 为 : 3V3/ADC_1/ADC_2/GND 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 6 3 主要功能规格 11. 485 接口 接口序列为: GND/485_B/485_A /5V。 12. CAN bus 接口 13. 喇叭接口 接口序列为: 5V/CAN_L/CAN_H/GND。 接口序列为: SPKR-/ SPKR +/ SPKL -/ SPKL+。 3.2 功能框图 图 3-2 Unionpi Tiger 功能框图 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 7 4 主要接口介绍 4 主要接口介绍 4 主要接口介绍 4.1 硬件配置表 序号 项目 1 基本硬件配置 规格参数 备注/硬件测试软件需求 A311D + 32G(EMMC) + 主芯片系统 Amlogic A311D 系统 4G(LPDDR4/LPDDR4X) 从 I2C:1 出 4 通道 I2C I2C 地址：(A0：A1：A2 / 100) IC:PCA9546 I2C 转 GPIO: PCA9575PW2 I2C 地址：(A0：A1：A2：A3 / 1100) 16 个 GPIO 3.3V_GPIO I2C 转 GPIO: PCA9575PW2 I2C 地址：(A0：A1：A2：A3 / 1000) 8 个 GPIO 3.3V_GPIO I2C 转 GPIO: PCA9575PW2 I2C 地址：(A0：A1：A2：A3 / 1000) 8 个 GPIO 1.8V_GPIO DC 输入接口 内芯为正电源、直径 2.1mm 12V/3A 适配器输入 HDMI 接口 HDMI2.0 系统卡座 SODIMM 插座 GPIO 扩展 GPIO 扩展 2 物理接口配置 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 8 4 主要接口介绍 串口 Micro USB 接口 直连电脑 USB 口 CAN BUS 1*4Pin 间距 3.96mm 的插件接线端子 485 接口 1*4Pin 间距 3.96mm 的插件接线端子 1*4Pin-间距 2.0mm 的直插插 音频功放接口 2 * 4W 4 欧 座 USB2.0 接口 3 个 USB2.0 接口，TYPE A USB3.0 接口 1 个 USB3.0 接口，TYPE A OTG USB Micro USB 接口 网络接口 RJ45 千 M 接入 TF 卡接口 自弹式贴片 TF 卡座 USB HUB 扩展接入 最大支持 256G 1*4Pin-间距 2.0mm 的单排排 ADC 接口 针 1*4Pin-间距 2.0mm 的单排排 PWM 接口 针 1*4Pin-间距 2.0mm 的单排排 TTL 接口 针 CAMERA 接口 15Pin-间距 1.0mm 立式单向 FPC 连接器 DISPLAY 接口 15Pin-间距 1.0mm 立式单向 FPC 连接器 2*8Pin-间距 2.54mm 双排排 I2S 扩展接口 MIC 陈列 针 2*20Pin-间距 2.54mm 双排排 功能扩展接口 针 3 4 按键功能 Standby 键 立式侧按轻触按键开关 长按待机/开机 FLASH 键 立式侧按轻触按键开关 长按本键再上电进入刷机模式 Reset 键 立式侧按轻触按键开关 长按进入系统重启状态 面板显示 文档版本 00A01 电源指示灯 WIFI 指示灯 短按亮屏/关屏 4G 网络在线指示灯 版权所有 © 广东九联科技股份有限公司 9 4 主要接口介绍 电源指示灯 工作时红色 LED 灯亮 软件控制 WIFI 指示灯 WIFI 工作时红色 LED 灯亮 软件控制 4G 网络在线 4G 模块工作并注册成功时红 指示灯 色 LED 灯亮 软件控制 4.2 硬件 GPIO 配置表 序号 接口 GPIO 名称 芯片引脚 功能备注 1 SARADC_CH1 AY40 HW_VS 2 GPIO 扩展 2 P0-5 9342_RST 3 GPIO 扩展 2 P1-0 MUET 耳机静音，高有效 4 GPIO 扩展 2 P1-4 AMP_PWRDN 功放静音，高有效 5 SARADC_CH0 AY38 MIC_MUTE 耳机插入检测，高有效 USB 转串口 IC 复位，高有效 6 通用 GPIOC_7 G28 PWR_KEY_DET 待机和屏唤醒复用键 7 IO RESET_N AU42 RESET_KEY 复位重启键 8 GPIOX_12 BK28 FLASH_KEY 进入烧录模式键 9 GPIOAO_11 BF16 VDDCPU_A_EN CPUA 电源使能，高有效 10 TEST_N BF28 VDDCPU_B_EN CPUB 电源使能，高有效 11 GPIO 扩展 2 P1-5 POWER_LED 电源指示灯，高有效 12 GPIO 扩展 2 P1-1 WIFI_LED WIFI 指示灯，高有效 13 I2C 扩展 SC2 BUS_I2C_SCL 14 I2C 扩展 SD2 BUS_I2C_SDA 15 耳麦 MCLK_0 A19 I2S_MCLK_0 16 处理 TDMB_SLV_SCLK C19 I2SB_SCLK 17 TDMB_SLV_FS E17 I2SB_LRCLK 18 TDMB_DIN1 G16 I2SB_DOUT_DIN_1 19 功放 I2C 扩展 SC2 BUS_I2C_SCL 20 回采 I2C 扩展 SD2 BUS_I2C_SDA 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 10 4 主要接口介绍 21 处理 MCLK_0 A19 I2S_MCLK_0 22 TDMB_SLV_SCLK C19 I2SB_SCLK 23 TDMB_SLV_FS E17 I2SB_LRCLK 24 TDMB_DIN0 C17 I2SB_DOUT_DIN_0 25 GPIOAO_4 BD16 PCF8563T_CLK_OUT GPIOAO_2 AU40 PCF8563T_I2C_SCL 27 GPIOAO_3 BF13 PCF8563T_I2C_SDA 28 GPIOAO_7 AU46 PCF8563T_INT GPIOAO_1 AP38 UART0_RXD(串口） GPIOAO_0 AP36 UART0_TXD(串口） GPIOAO_9 AT44 RXD(TTL） GPIOAO_8 AT42 TXD(TTL） USB 转串口 RXD1 UART_RXD(串口） USB 转串口 TXD1 UART_TXD(串口） GPIOAO_6 AV44 PWM1 GPIOAO_10 AU36 PWM2 SARADC_CH2 BC38 ADC1 38 SARADC_CH3 BC40 ADC2 39 I2C 扩展 SD0 多功能扩展口：I2C-SDA_1 40 I2C 扩展 SC0 多功能扩展口：I2C-SCL_1 41 GPIO 扩展 1 P0-0 多功能扩展口：3.3V 扩展 GPIO1 USB 转串口 TXD0 多功能扩展口：扩展串口 TXD USB 转串口 RXD0 多功能扩展口：扩展串口 RXD GPIO 扩展 1 P0-1 多功能扩展口：3.3V 扩展 GPIO2 GPIO 扩展 1 P1-1 多功能扩展口：3.3V 扩展 GPIO10 46 GPIO 扩展 1 P0-2 多功能扩展口：3.3V 扩展 GPIO3 47 GPIO 扩展 1 P0-3 多功能扩展口：3.3V 扩展 GPIO4 48 GPIO 扩展 1 P1-2 多功能扩展口：3.3V 扩展 GPIO11 49 GPIO 扩展 1 P1-3 多功能扩展口：3.3V 扩展 GPIO12 26 RTC 29 串口 30 31 TTL 32 33 485 34 35 PWM 36 37 ADC 42 多功 43 能 44 扩展 45 IO 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 11 4 主要接口介绍 50 GPIOX_8 BB34 多功能扩展口：SPI_B_MOSI 51 GPIOX_9 BD34 多功能扩展口：SPI_B_MISO 52 GPIO 扩展 1 P1-4 多功能扩展口：3.3V 扩展 GPIO13 53 GPIOX_11 BF34 多功能扩展口：SPI_B_CLK 54 GPIOX_10 BD31 多功能扩展口：SPI_B_SS0 55 GPIO 扩展 1 P1-5 多功能扩展口：3.3V 扩展 GPIO14 56 I2C 扩展 SD1 多功能扩展口：I2C-SDA_2 57 I2C 扩展 SC1 多功能扩展口：I2C-SCL_2 58 GPIO 扩展 1 P0-4 多功能扩展口：3.3V 扩展 GPIO5 59 GPIO 扩展 1 P0-5 多功能扩展口：3.3V 扩展 GPIO6 60 GPIO 扩展 1 P1-6 多功能扩展口：3.3V 扩展 GPI15 61 GPIO 扩展 1 P0-6 多功能扩展口：3.3V 扩展 GPIO7 62 GPIO 扩展 1 P0-7 多功能扩展口：3.3V 扩展 GPIO8 63 GPIO 扩展 1 P1-7 多功能扩展口：3.3V 扩展 GPI16 64 GPIO 扩展 1 P1-0 多功能扩展口：3.3V 扩展 GPIO9 65 GPIO 扩展 2 P1-7 多功能扩展口：3.3V 扩展 GPI17 66 GPIO 扩展 2 P1-6 多功能扩展口：3.3V 扩展 GPI18 67 GPIO 扩展 2 P0-2 WAKEUP_IN：唤醒信号入 68 GPIO 扩展 2 P0-1 PWR_ON_N：电源开机信号出 69 GPIO 扩展 2 P0-0 WAKEUP_OUT：唤醒信号出 70 4G GPIO 扩展 2 P0-3 W_DISABLE_N：飞行模式信号入 71 模组 GPIO 扩展 2 P0-4 PMU_RSTIN_N：复位信号入 72 接口 I2C_EE_M2_SCL BM24 P_I2C_SCL： 73 I2C_EE_M2_SDA BF34 P_I2C_SDA: 74 HUB_USB HUB_USB4 HUB_USB4_DM： 75 HUB_USB HUB_USB4 HUB_USB4_DP: 76 TF SDCARD_D0 C26 SD_D0 77 卡接 SDCARD_D1 E28 SD_D1 78 口 SDCARD_D2 C21 SD_D2 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 4G 模组工作 USB 模式 12 4 主要接口介绍 79 SDCARD_D3 E21 SD_D3 80 SDCARD_CLK A24 SD_CLK 81 SDCARD_CMD C24 SD_CMD 82 GPIOC_6 C28 CARD_EN_DET 83 SDIO_D0 BM32 WIFI_SD_D0 84 SDIO_D1 BK32 WIFI_SD_D1 85 SDIO_D2 BK34 WIFI_SD_D2 SDIO_D3 BH34 WIFI_SD_D3 SDIO_CLK BM36 WIFI_SD_CLK 88 SDIO_CMD BK38 WIFI_SD_CMD 89 GPIOX_6 BK40 WIFI_PWREN 90 GPIOX_16 BK30 BT_EN 91 GPIOX_19 BH26 BT_WAKE_HOST 92 CSI_D0_N AH38 MIPI_CSI_D0N 93 CSI_D0_P AH40 MIPI_CSI_D0P 94 CSI_D1_N AE38 MIPI_CSI_D1N CSI_D1_P AE40 MIPI_CSI_D1P CSI_CLKA_N AE36 MIPI_CSI_CLKAN 97 CSI_CLKA_P AB36 MIPI_CSI_CLKAP 98 GPIO 扩展 2 P1-2 CM_GPIO_1 99 I2C 扩展 SC2 CM_I2C_SCL 100 I2C 扩展 SD2 CM_I2C_SDA 101 DSI_D1N AK46 MIPI_D1_N 102 DSI_D1P AK44 MIPI_D1_P DSI_CLKN AE42 MIPI_CLK_N DSI_CLKP AE44 MIPI_CLK_P 105 DSI_D0N AH44 MIPI_D0_N 106 DSI_D0P AG46 MIPI_D0_P 107 I2C 扩展 SC2 CM_I2C_SCL 86 WIFI 87 接口 95 WIFI_EN CSI 96 接口 103 DSI 104 接口 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 13 4 主要接口介绍 108 I2C 扩展 SD2 CM_I2C_SDA 109 I2C 扩展 SD2 BUS_I2C_SDA 110 I2C 扩展 SC2 BUS_I2C_SCL 111 TDMC_DIN3 J16 I2SC_DOUT_DIN_3 TDMC_DIN2 A15 I2SC_DOUT_DIN_2 TDMC_DIN0 G25 I2SC_DOUT_DIN_0 114 TDMC_DIN1 C15 I2SC_DOUT_DIN_1 115 MCLK_1 G22 I2S_MCLK_1 116 TDMC_SLV_FS L16 I2SC_LRCLK 117 TDMC_SLV_SCLK J19 I2SC_SCLK 118 SPI_B_MOSI W40 SPI_B_MOSI 112 I2S 113 接口 119 CAN SPI_B_MISO W38 SPI_B_MISO 120 BUS SPI_B_SSO H40 SPI_B_SSO 121 接口 SPI_B_CLK AB38 SPI_B_CLK 122 GPIO 扩展 2 P1-3 SPI_B_INT 123 I2C 扩展 SD3 SEN_SDA 124 9轴 I2C 扩展 SC3 SEN_SCL 125 接口 GPIOX_14 BH28 SEN_SYNC GPIOX_15 BK26 SEN_INT 126 127 USB USBOTG_B_DM A40 USB_1 接口 DM 128 接口 USBOTG_B_DP C40 USB_1 接口 DP 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 14 5 快速入门指南 5 快速入门指南 5 快速入门指南 5.1 环境搭建 开发基础环境由 windows 工作台和 Linux 编译服务器组成。windows 工作台 可以通过 samba 服务或 ssh 方式访问 Linux 编译服务器。其中 windows 工作台用 来烧录和代码编辑，Linux 编译服务器用来编译 OpenHarmony 代码。 Linux 编译服务器安装 Ubuntu20.04，请使用虚拟机软件或云服务准备好此操 作系统。编译标准系统的虚拟机要求需要 16GB 内存，4-16 核的 CPU，200GB 硬 盘存储。虚拟机可以采用官网提供的 Docker 镜像或是使用 OpenHarmony 的 Ubuntu 20.04 自制镜像链接如下： 链接: https://pan.baidu.com/s/1eIIL_2Y3G-Os5_HptpX2JQ?pwd=a2im 提取码：a2im 5.2 获取源码 源码下载地址：[gitee](https://gitee.com/algoideas/device_unionpi)，目前暂未 合入到 Openharmony 主仓库（目前在进行中），请先按照以下参考步骤进行下载， 或参考 gitee 介绍进行下载。 在 Linux 环境下工作台： mkdir openharmony cd openharmony 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 15 5 快速入门指南 repo init -u https://gitee.com/algoideas/unionpi -b OpenHarmony-3.1-Release -m devboard_unionpi.xml --no-repo-verify repo sync -c repo forall -c 'git lfs pull' ./build/prebuilts_download.sh --skip-ssl # 打入 unionpi 相关补丁到 openharmony 中（注意下载完成后执行） ./device/unionpi/build/patch-unionpi.sh 5.3 源码编译 进入源码根目录，执行如下命令进行版本编译 ./build.sh --product-name a311d –ccache 编译完成后，效果如图 5-1 所示： 图 5-1 5.4 获取固件 编译完成后需要，进行对镜像进行打包，然后进行烧写。 执行以下命令固件打包 ./device/unionpi/build/packer-unionpi.sh 固件打包完成，生成路径为编译根目录下的 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 16 5 快速入门指南 out/a311d/packages/phone/images/OpenHarmony.img 将该镜像拷贝到 window 工作台下，供镜像烧录时使用。 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 17 6 烧录说明 6 烧录说明 6 烧录说明 6.1 硬件接线 使用 Micro USB 数据线连接 PC 与开发板 OTG 口，然后接通电源。如图 6-1 所示。 图 6-1 烧录固件接线图 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 18 6 烧录说明 6.2 准备烧录工具 下载安装 USB_Burning_Tool 烧录工具，这里用的是 USB_Burning_Tool_v2.2.0。 安装之后直接打开，界面如图 6-2 所示。 图 6-2 烧录工具界面 6.3 进入烧录模式 使开发板进入烧录模式，在接入电源上电状态后，长按 Update 键不放开， 单击 Reset 键，按键位置如图 6-3 所示。开发板进入烧录模式，串口线正确接入， 被识别之后，打开烧录工具 USB_Burning_Tool 后显示已连接成功，如图 6-4 所示 则可以进行烧录。 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 19 6 烧录说明 图 6-3 按键具体位置 图 6-4 烧录工具界面 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 20 6 烧录说明 6.4 开始烧录 从菜单“文件”－“导入烧录包”选择加载要烧录的镜像文件，也可以通过 “最近打开的文件”选择最近使用过的烧录镜像文件，其中默认对导入的烧录包 进行校验检查（不需要校验可去除）。 图 6-5 加载烧录包 导入烧录包，点击“开始”，接着就可以等待镜像烧录，如图 6-6 所示。烧 录完成之后，如果成功“状态”列则显示浅绿色，如果失败则显示红色。本次烧 录成功如图 6-7 所示。 图 6-6 等待烧录界面 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 21 6 烧录说明 图 6-7 烧录成功 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 22 7 注意事项 7 注意事项 7 注意事项 本产品在使用过程中需注意防水，防潮及防静电等措施，以免损坏本产品！ 附件 1：I2S 接口序列图 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 23 7 注意事项 附件 2：40PIN 多功能扩展接口序列图 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 24 7 注意事项 附件 3：4G 通讯模组接口序列图 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 25 7 注意事项 附件 4：MIPI CSI 接口序列图 附件 5：MIPI DSI 接口序列图 文档版本 00A01 版权所有 © 广东九联科技股份有限公司 26
