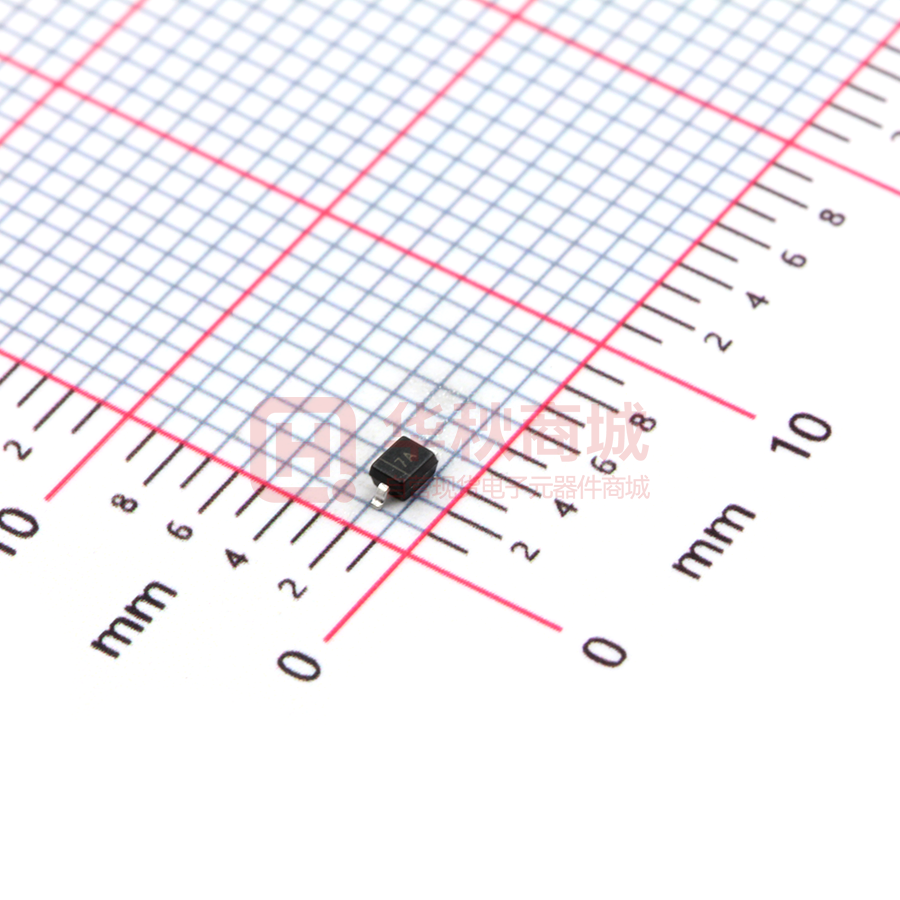

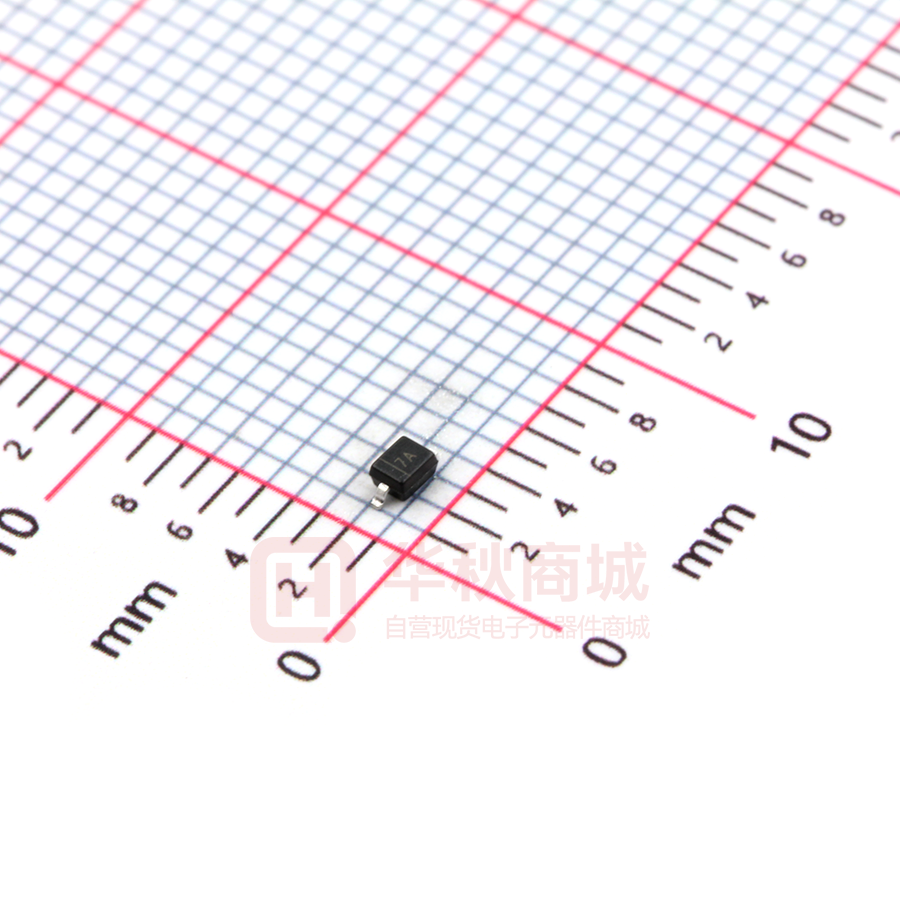

SGP7A

厂商：
JINGDAO(晶导微电子)
封装：
SOD323
描述：
二极管配置：独立式直流反向耐压(Vr)：1kV 平均整流电流(Io)：1A 正向压降(Vf)：1.1V@1A 反向电流(Ir)：5μA@1kV

数据手册：

下载SGP7A.pdf

立即购买

详情介绍
数据手册
价格&库存

SGP7A 数据手册

山东晶导微电子有限公司 SGP1A THRU SGP7A Jingdao Microelectronics Surface Mount Glass Passivated Standard Rectifier Reverse Voltage -50~1000 V PINNING Forward Current - 1.0A PIN FEATURES • For surface mounted applications • Low profile package • Glass Passivated Chip Junction • Easy to pick and place • Lead free in comply with EU RoHS 2011/65/EU directives DESCRIPTION 1 Cathode 2 Anode 2 1 MECHANICAL DATA ▪Case: SOD-323 ▪Terminals: Solderable per MIL-STD-750, Method 2026 ▪A pprox. Weight: 5.48mg / 0.00019oz Top View Simplified outline SOD-323 and symbol Maximum Ratings and Electrical characteristics Ratings at 25 °C ambient temperature unless otherwise specified. Single phase half-wave 60 Hz, resistive or inductive load, for capacitive load current derate by 20 %. Symbols SGP1A SGP2A SGP3A SGP4A SGP5A SGP6A SGP7A Units Maximum Repetitive Peak Reverse Voltage V RRM 50 100 200 400 600 800 1000 V Maximum RMS voltage V RMS 35 70 140 280 420 560 700 V Maximum DC Blocking Voltage V DC 50 100 200 400 600 800 1000 V Maximum Average Forward Rectified Current I F(AV) 1 A Peak Forward Surge Current 8.3 ms Single Half Sine Wave Superimposed on Rated Load I FSM 15 A Maximum Instantaneous Forward Voltage at 1 A VF 1.1 V IR 5 50 μA RθJA 55 °C/W trr 1.8 us Cj 5 pF T j , T stg -55 ~ +150 °C Parameter Maximum DC Reverse Current T a = 25 °C at Rated DC Blocking Voltage T a =125 °C Typical Thermal Resistance （1） Typical reverse recovery time Typical junction capacitance （2）（3） Operating and Storage Temperature Range （1）P.C.B. mounted with 0.2" X 0.2" (5 X 5 mm) copper pad areas. （2）Measured with I F =0.5A,I R =1A,I rr = 0.25A （3）Measured at 1 MHz and applied reverse voltage of 4 V D.C 2017.10. SOD-323-A-SGP1A~SGP7A-1A1KV Page 1 of 3 山东晶导微电子有限公司 SGP1A THRU SGP7A Jingdao Microelectronics Fig.2 Typical Instaneous Reverse Characteristics Average Forward Current (A) 1.2 1.0 0.8 0.6 0.4 0.2 Single phase half-wave 60 Hz resistive or inductive load 0.0 25 75 50 100 125 150 175 Instaneous Reverse Current ( μ A) Fig.1 Forward Current Derating Curve 100 T J =150°C 10 T J =125°C T J =100°C 1.0 T J =75°C 0.1 T J =25°C 0.01 0 Junction Capacitance ( pF) TJ = 2 5° C 00 =1 TJ =1 25 °C °C 0.5 TJ Instaneous Forward Current (A) 1.0 0.8 0.9 600 800 Fig.4 Typical Junction Capacitance Fig.3 Typical Forward Characteristic 0.2 0.1 0.6 400 200 Instaneous Reverse Voltage (V) Case Temperature (°C) 100 T J =25°C 10 1 0.7 1.0 1.1 0.1 1.0 10 100 Reverse Voltage (V) Instaneous Forward Voltage (V) Peak Forward Surage Current (A) Fig.5 Maximum Non-Repetitive Peak Forward Surage Current 20 15 10 5 8.3 ms Single Half Sine Wave (JEDEC Method) 00 1 10 100 Number of Cycles 2017.10 www.sdjingdao.com Page 2 of 3 山东晶导微电子有限公司 SGP1A THRU SGP7A Jingdao Microelectronics PACKAGE OUTLINE Plastic surface mounted package; 2 leads SOD-323 E E D b A C A1 ∠ALL ROUND L1 E1 SOD-323 mechanical data A C D E E1 b L1 A1 max 1.1 0.15 1.4 1.8 2.75 0.4 0.45 0.2 min 0.8 0.08 1.2 1.4 2.55 0.25 0.2 max 43 5.9 55 70 108 16 16 min 32 3.1 47 63 100 9.8 7.9 UNIT ∠ mm 9° 8 mil The recommended mounting pad size Marking Type number 1.4 (55) 1.2 (47) 1.2 (47) 1.2 (47) Unit： mm (mil) 2017.10 JD710203B0 Marking code SGP1A 1A SGP2A 2A SGP3A 3A SGP4A 4A SGP5A 5A SGP6A 6A SGP7A 7A Page 3 of 3

下载 PDF

SGP7A

1. 物料型号：SGP1A 至 SGP7A，表示不同反向重复峰值电压等级的表面安装玻璃钝化标准整流器。

2. 器件简介：这些器件适用于表面安装应用，具有低轮廓封装、玻璃钝化芯片结、易于拾取和放置，并且符合欧盟RoHS 2011/65/EU指令的无铅。

3. 引脚分配：引脚1为阴极，引脚2为阳极。

4. 参数特性： - 最大反向重复峰值电压（VRRM）：50V至1000V。 - 最大RMS电压（VRMS）：35V至700V。 - 最大直流阻断电压（Voc）：与VRRM相同。 - 最大平均正向整流电流（IF(AV)）：1A（仅SGP4A）。 - 峰值正向浪涌电流（IFSM）：15A（仅SGP4A）。 - 最大瞬时正向电压在1A时（VF）：1.1V（仅SGP4A）。 - 最大直流反向电流（IR）：5mA至50mA（25°C时）。 - 典型热阻（ReJA）：55°C/W。 - 典型反向恢复时间（trr）：1.8μs。 - 典型结电容（C1）：5pF。

5. 功能详解： - 正向电流降额曲线和瞬态反向特性曲线。 - 典型的正向特性和最大非重复峰值正向浪涌电流。

6. 应用信息：适用于单相半波60Hz、电阻性或感性负载。

7. 封装信息：塑料表面安装封装，2引脚，SOD-323。
