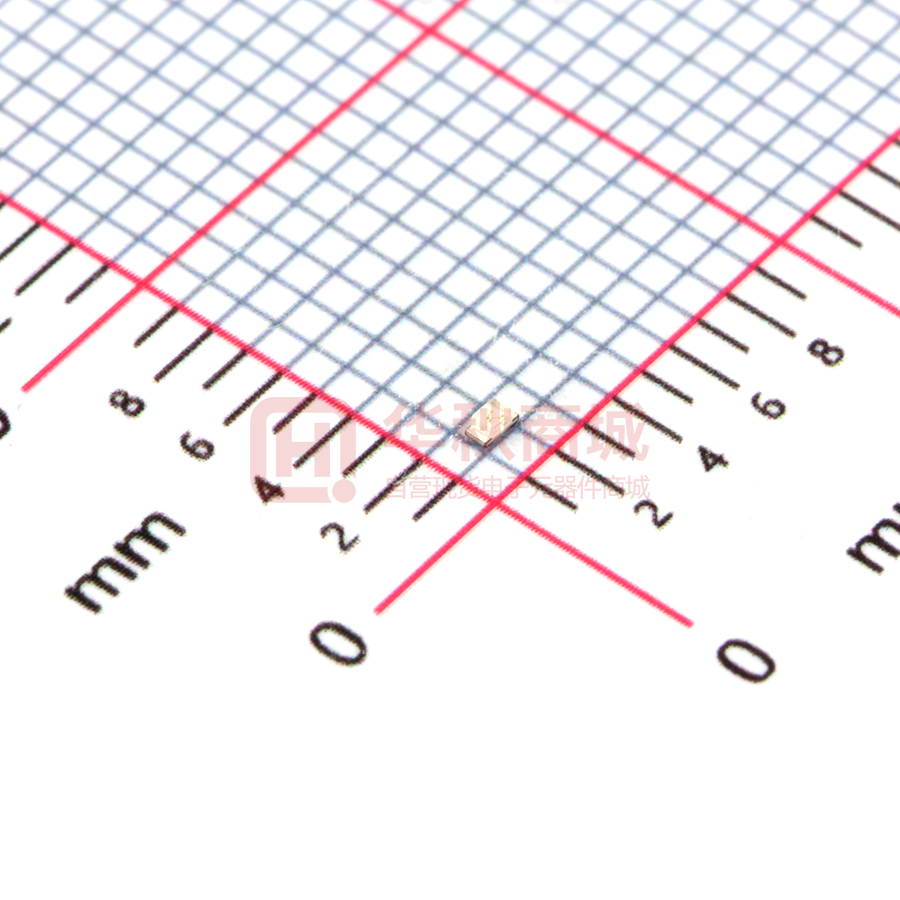

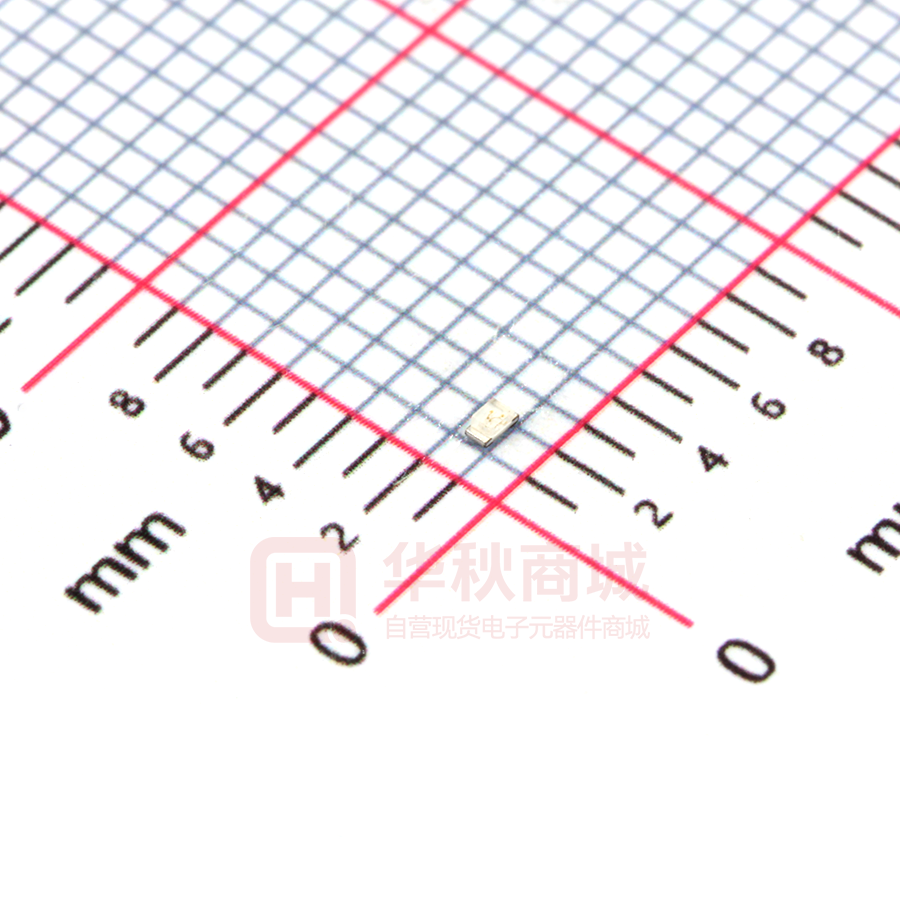

SZYY0402B

深圳市永裕光电有限公司 SZYY0402 蓝灯（金线双球） 承 认 书 Specification for approval 客户名称: CUSTOMER NAME: 经办者: 职称: DIRECTOR: TITLE: 客户料号: CUSTOMER PART NO.: 品名: 版本: PART NUMBER: SZYY0402 蓝灯（金线双球） REVISION: 发件日期: 回文日期: ISSUE DATE: 2017/09/04 RETURN DATE: / 新 / 谨致执事者：兹提供敝公司产品之有关详细规格及图面数据， 敬请给予办理测试认定手续。 同时敬请送返一份附有贵公司签认之测试认定后之样品认定书。 We are please in sending you herewith our specification and drawings for your approval. Please return to us one copy “For Approval” with your approved signatures. 二、附件: 一、 ACCESSORY：□样品 □出货检验记录表 □封装尺寸图 □电气特性曲线 □内部线路图 □焊性建议 □PAD 建议 □包装方式 三、客户意见栏 □ □ CUSTOMER’S PROPOSAL AGREE 同意 (请于认可栏中签名) DISAGREE 不同意 REASON 原因: 客户认可签章: CUSTOMER SIGNATURE: 深圳市永裕光电有限公司 SZYY0402 蓝灯（金线双球） 1、特性： 1.1 封装尺寸：1.0*0.5*0.4mm 1.2 发光颜色：蓝光 1.3 发光类型：单色型 1.4 焊接方式：回流焊 1.5 符合 RoHS 标准 备注： 1.所有尺寸均以 mm 为单位； 2.在没有明确标注的情况下，公差均为±0.1mm. Page：1 of 7 深圳市永裕光电有限公司 SZYY0402 蓝灯（金线双球） 3、最大绝对标称值（环境温度=25°C） 参数 缩写 标称值 单位 顺向电流 IF 30 mA 顺向峰值电流 *1 IFP 60 mA 反向电压 VR 5 V 焊接温度 Tsol 使用温度 Topr -40°C~+85 储存温度 Tstg -40°C~+85 回流焊：250 °C，8sec. 手工焊：300 °C，3sec. *IFP 条件：脉宽≤0.1msec,周期≤1/10 4、光电特性参数（环境温度=25°C）： 参数 缩写 最小值 顺向电压 Vf 2.6 亮度 Iv 波长 典型值 最大值 单位 　 3.2 V 70 - 85 mcd λd 466 　 469 nm 发光角度 2Ө1/2 - 120 - deg 反向电流 IR - - 2 µA 条件 IF=5mA VR=5V 备注： 1. 2. 3. 亮度偏差：±10% 电压偏差：±0.1V 波长偏差：±1nm Page：2 of 7 深圳市永裕光电有限公司 SZYY0402 蓝灯（金线双球） 5、光电参数曲线： Page：3 of 7 深圳市永裕光电有限公司 SZYY0402 蓝灯（金线双球） φ60 包装数量：3000 pcs/卷 φ13.0 6、包装方式：（单位：mm） Page：4 of 7 深圳市永裕光电有限公司 SZYY0402 蓝灯（金线双球） 7、可靠度实验项目及条件： 序 号 测试项目 测试条件 样品数量 允收/拒收 1 寿命实验 测试电流：20mA 温度：25°C 测试时间：1000 小时 20 0/1 2 高温高湿 （静态实验） 温度：等于 65°C 湿度：RH90% 测试时间：240 小时 20 0/1 3 冷热冲击 -40°C～+100°C 20min 10s 20min 测试时间：100 个循环 20 0/1 4 高温储存 高温：+100°C 测试时间：1000 小时 20 0/1 5 低温储存 低温：-40°C 测试时间：1000 小时 20 0/1 6 温度循环 -40°C～+100°C 30min 5min 30min 测试时间：20 个循环 20 0/1 7 回流焊 260°C（Max.),最大不超过 10 秒钟 20 0/1 可靠度实验不合格判定标准： IV：衰减超过 50% Vf：变化超过 20% 备注：1.同一项实验结果的测试需要在 2 个小时之内完成； 2.测试必须在每项实验完成后，材料恢复正常环境条件下才能进行。 Page：5of 7 深圳市永裕光电有限公司 SZYY0402 蓝灯（金线双球） 8、使用注意事项： 8.1 焊接 SMD LED 灌封胶较软，外力易损坏发光面及塑料壳，焊接时要轻拿轻放。 a. 建议使用锡洗型的助焊剂，依照回流曲线条件回流焊接，回流次数最多两次，确保 LED 发光面干净， 异物会影响发光颜色。 b. 仅在修补时进行手动焊接，建议使用 25W 防静电烙铁，铁子、烙铁焊头不可碰及发光面和塑料件， 焊接时间不超赤 3 秒钟。 c. 焊接及实验过程中，不能用力扭曲 LED，否则，容易使 LED 死灯。 d. 请不要将不同 BIN 级的 LED 使用于同一个产品上，否则可能会导致产品的严重色差。 e. 无铅回流焊温度曲线可参考如下图所示： lead-free solder 1~5¡ ã C /sec.Max. 1~5¡ ã C /sec.Max. Pre-heating 180-200¡ ã C 260¡ ã C .Max. 10sec.Max. 60sec.Max. Above 220¡ ã C 120sec.Max. 1~5¡ ã C /sec.Max. 8.2 清洗 a. 不能用超声波清洗。建议使用异丙醇（isopropyl alcohol）、纯酒精擦拭或浸渍，不要超过 1 分钟， 在室温下放置 15 分钟再使用。清洗后，确保 LED 发光面干净，异物会影响发光颜色。 b. 应避免接触或污染天那水，三氯乙烯、丙酮、硫化物、氮化物、酸、碱、盐类，这些物质会损伤 LED. 8.3 灌封 a.纳离子、硫化物会使荧光娄颜色变淡（中毒），灌封时，避免使用含纳离子、硫化物的灌封胶。 b.使用正常灌封胶时，建议先以少量试验，常温点亮 168 小时，确定没有问题再作业。 page: 6 of 7 深圳市永裕光电有限公司 SZYY0402 蓝灯（金线双球） 8.4 保存 a. 打开包装前，LED 应存储在温度 30℃或以下，相对湿度在 RH60%以下，一年内使用。 b. 打开包装后，LED 应在温度 30℃或以下、相对湿度在 RH30-35%或更低环境下，使用时间 7 天。LED 吸潮后，回流焊时可能裂胶，影响发光颜色。对于未使用的散件，请去潮处理（对于卷装品：烘烤 60℃ ±5℃，12 小时；对于散装品：烘烤 105℃±5℃，1 小时），然后再用铝箔袋密封后保存。 c. 保存环境中避免有酸、碱以及腐蚀气体存在，同时避免强烈震动及强磁场作用。 8.5 静电 a. 静电或峰值浪涌电压会损坏 LED,避免在开灯、关灯时产生瞬时电压。 b. 建议使用 LED 时佩戴防静电手腕带、防静电手套，穿防静电鞋，使用的设备、仪器正确接地。LED 损坏后，表现出漏电流明显增加，低电流正向电压变低，低电流点不亮等现象。 8.6 测试 a. LED 要在额定电流下驱动，同时电路中需要加限流电阻保护，否则，轻微的电压变化就会引起较大的 电流变化，从而破坏 LED. b. 在电路导通或关闭情况下，要避免瞬间浪涌电压的产生，否则，LED 将被烧坏。 请参照下图示检测 LED: For Test VF VF IF=15mA Normal VF=2.9~3.4V For Test IR IR VR=5V Normal IR
