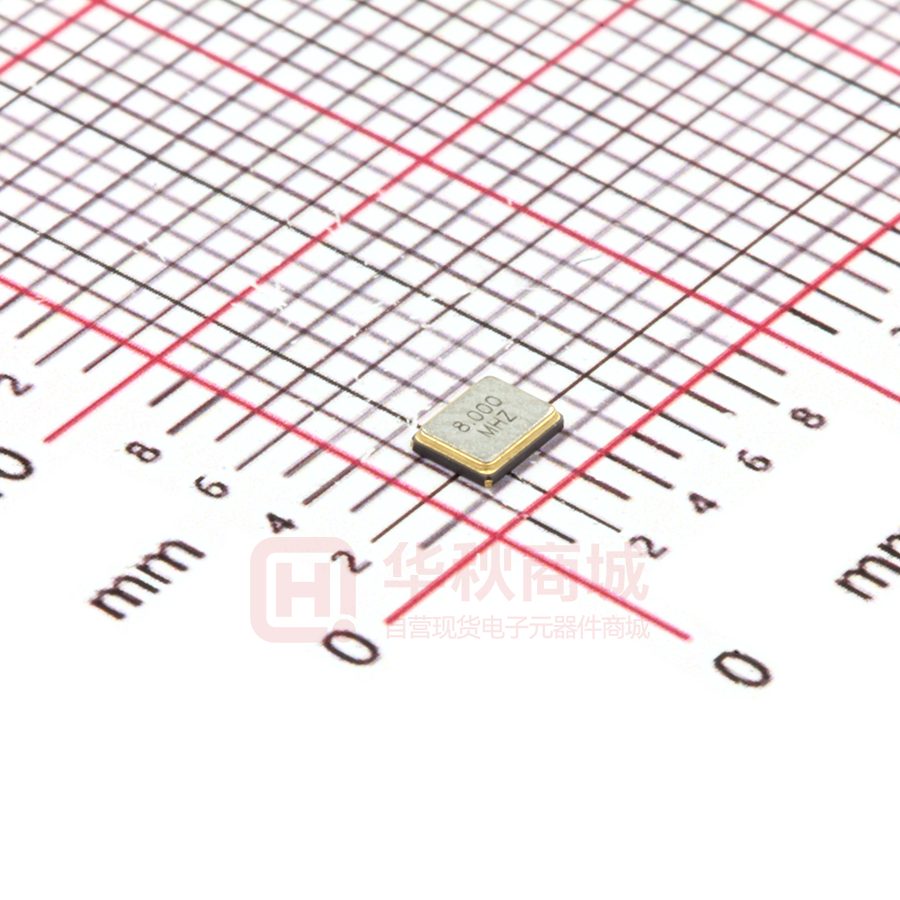

3225-8.00-12-10-10/A

厂商：
LIMING(利明)
封装：
SMD3225_4P
描述：
无源晶振 8MHz 150Ω 12pF ±10ppm -20℃~+70℃ SMD3225_4P

数据手册：

下载3225-8.00-12-10-10/A.pdf

立即购买

详情介绍
数据手册
价格&库存

3225-8.00-12-10-10/A 数据手册

利明 APPROVAL SHEET Issued No. : DESCRIPTION : SMD 3225 CRYSTAL NOMINAL FREQ. : 8.00 MHz TAITIEN P/N : TAITIEN MODEL : 3225-8.00-12-10-10/A REVISION : 1 DATE : 06/18/2016 CUSTOMER : CUSTOMER P/N : Customer Signature Approved: Date: www.limingele.com.cn 利明 ELECTRICAL SPECIFICATIONS Parameter Min. Typ. Max. 8.00 Units 1-1 Nominal Frequency 1-2 Frequency Tolerance. -10 +20 1-3 Operating Temperature range -40 +85 o C 1-4 Storage Temperature range -55 +125 o C 1-5 Temperature Characteristics -10 +20 1-6 Nominal Load Capacitance 1-7 Series Resistance 500 Ω 1-8 Shunt Capacitance 3 pF 1-9 Motion Capacitance 1-10 Motion Inductance 1-11 Q factor K 1-12 Spurious Response dB 1-13 Frequency Pull ability 1-14 C0/C1 Ratio 1-15 Aging 1-16 Insulation Resistance 500MΩ Min. @ DC100V 1-17 Nominal Drive Level 10 1-18 Dependency Condition 1-19 1-20 1-21 Drive Level Dependency Resistance Max. Minus Min. Drive Level Dependency Frequency Max. Minus Min. Drive Level Dependency Resistance Max. Test Condition MHz 12 ppm ppm at 25℃+/-2℃ -40℃ to +85℃ pF fF mH ppm/pF -3/ year +3/ year ppm/year μw μw into 10Ω Ω ppm Ω www.limingele.com.cn 利明 Outline Drawing(mm) 3.20±0.20 [TOP VIEW] Internal connections #3 2.50±0.20 GND #4 #2 GND #1 [SIDE VIEW] 0.70±0.20 * # 2 and #4 are connected with metal cap. Of top. Solder Pad Layout [BOTTOM VIEW] #1 #4 1.10 0.90±0.10 1.60 1.50±0.10 #2 #3 0.90±0.10 1.20 2.20 2.10±0.10 ①　　　　　 1612 1.6x1.2 2016 2.0x1.6 2520 2.5x2.0 3225 3.2x2.5 5032 5.0x3.2(4pads) 6035 6.0x3.5 3225 3.2x2.5(2pads) 5032 5.0x3.2(2pads) 8045 8.0x4.5 49S 11.1x4.68 49SS 49MD 49SSMD ②　　　　 ③　　　　 6 7 8 9 10 12 15 16 18 20 22 25 30 32 ④　　　　 ± 5 ± 5 ± 10 ± 10 ± 15 ± 15 ± 20 ± 20 ± 25 ± 25 ± 30 ± 30 ± 40 ± 40 ± 50 　⑤ B Fo r Autom o t i v e Spuri o u s Dld No specia l Pulla b i l i ty Sever a l AT F u nda menta l A t 3rd O v erto ne N o r m al Ro h s Co m p l iant ± 50 ±100 ±100 ±150 ±150 11.05x4.65x2.5 13.0x4.85 12.2x4.8x3.0 www.limingele.com.cn 利明 PACKAGE INFORMATION TAPE (CARRIER) DIMENSIONS THE DIRECTION OF PACKING REEL DIMENSIONS www.limingele.com.cn

下载 PDF

3225-8.00-12-10-10/A

- 物料型号：3225-8.00-12-10-10/A - 器件简介：SMD 3225晶体，标称频率为8.00 MHz。 - 引脚分配：1号引脚为GND，2号引脚为GND，3号引脚为空（可能是连接金属帽的），4号引脚为GND。 - 参数特性： - 标称频率：8.00 MHz - 频率容差：±20 ppm（25°C±2°C） - 工作温度范围：-40°C 至 +85°C - 存储温度范围：-55°C 至 +125°C - 温度特性：-10至+20 ppm（-40°C至+85°C） - 负载电容：12 pF - 串联电阻：500 Ω - 并联电容：3 pF - 功能详解：晶体振荡器，具有高精度和稳定性，适用于需要精确时钟信号的各种应用。 - 应用信息：适用于需要精确时钟信号的场合，如通信设备、计算机、精密仪器等。 - 封装信息：3225封装，尺寸为3.20mm x 2.50mm x 0.70mm。
