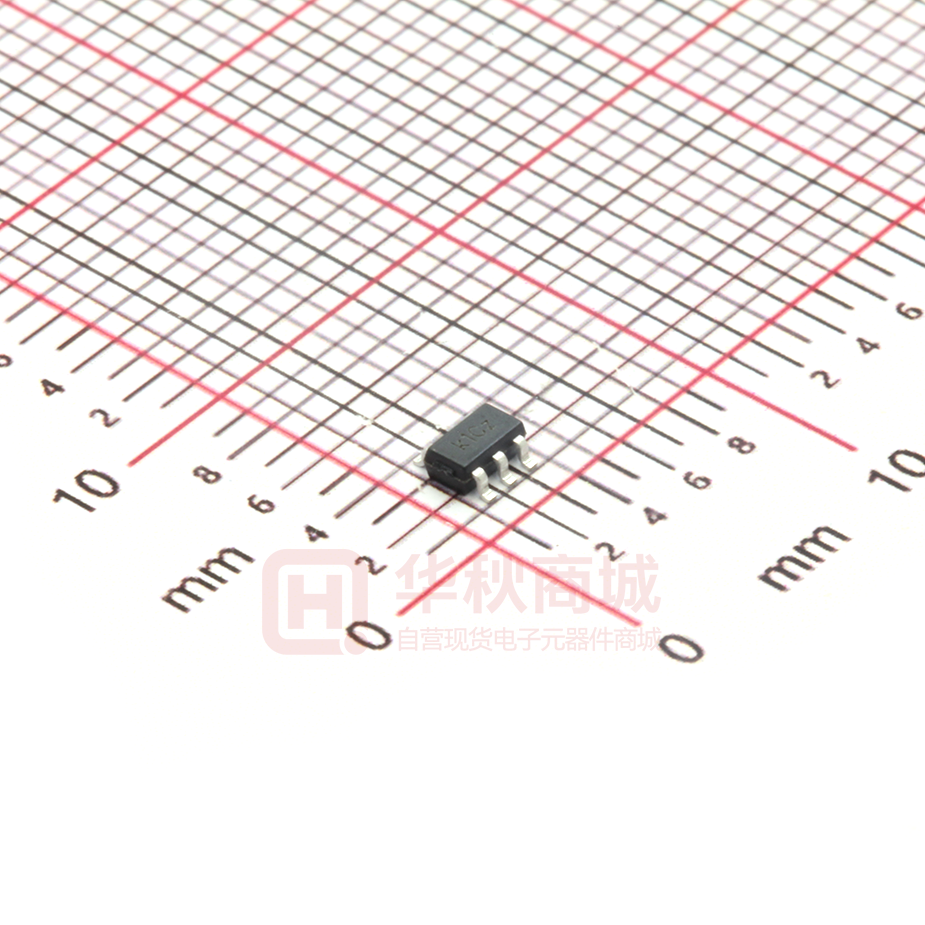

SD5054

Shouding 具有热调节功能的独立线性锂电池充电器 SD5054 概述 特性 SD5054 是一个完整的单片锂离子电池恒流/恒 压线性电源管理芯片，其 SOT 封装和极少的外围元 SD5054 件非常适合应用于便携式产品，而且 专 门 设 计 适 用 于 USB 的 供 电 规 格 。 基 于 内 部 MOSFET 结构，不需要外部感应电阻和隔离二极 管，当外部环境温度过高或在大功率工作时，热反 馈可以调节充电电流以降低芯片温度。充电电压被 固定在 4.2V，充电电流可通过外部电阻设置。当充 电电流在达到最终浮充电压之后降至设定值 1/10 时，SD5054 将自动终止充电循环。 当输入端（适配器或USB电源）拔掉后， SD5054 自动进入低电流状态，电池漏电流将降到2μA以下。 SD5054 还可被设置于停止工作状态，使电源电 流降到25μA。 其余特性包括：充电电流监测，欠压锁闭，自动再 充电和状态引脚以显示充电结束。  可编程充电电流，可达 750mA  不需外接 MOSFET, 传感电阻和隔离二极管  用于单节锂离子电池、采用SOT封装的完整线性            充电器 恒流/恒压充电和热度调节功能使得充电过程高效 管理，而无过热危险 直接从 USB 接口管理单节锂离子电池充电 预设充电电压 4.2V ±1% 充电电流输出监控 自动重新充电 充电状态指示 1/10 充电电流终止充电 停止工作状态电流25uA 2.9V涓流充电阀值电压 软启动限制浪涌流 5脚 SOT-23 封装形式 封装 SOT23-5L 应用  手机、 PDA、 MP3、MP4  充电器  蓝牙、GPS导航仪 典型应用电路图 图1 典型应用电路 www.shouding.net 1 具有热调节功能的独立线性锂电池充电器 Shouding SD5054 引脚描述 引脚序号 引脚名称 引脚功能 1 CHRG 2 GND 电源地。 3 BAT 电池连接端。 4 VCC 输入电压正输入端。 5 PROG 开漏输出充电指示端。 充电电流设置、监测和关断脚。 功能框图 图 2 功能框图 绝对最大额定值 参数 符号 最大额定值 输入电源电压 Vcc VSS-0.3～VSS+7 PROG 端电压 Vprog VSS-0.3～Vcc+0.3 BAT 端电压 Vbat Vss-0.3～7 CHAG 端电压 Vchrg VSS-0.3～VSS+7 BAT 端电流 Ibat 750 mA PROG 端电流 Iprog 750 uA 工作环境温度 Topa -40～+85 储存温度 Tstr -65～+125 引脚温度（焊接，10s） 单位 V °C 260 注：绝对最大额定值的额定值代表该产品在不受到损伤的条件下可承受的最大额度。因此，这些值在 任何条件下都不能超过。 www.shouding.net 2 Shouding SD5054 具有热调节功能的独立线性锂电池充电器 电气特性 参数 符号 输入电源电压 Vcc 输入电源电流 稳定输出（浮充）电压 BAT引脚电流 Icc Vfloat Ibat 条件 最小 值 典型 值 4.25 最大 值 单位 6.5 V 充电模式, RPROG =10K 350 2000 uA 待机模式 150 500 uA 停机模式(RPROG 未连 接,Vcc
