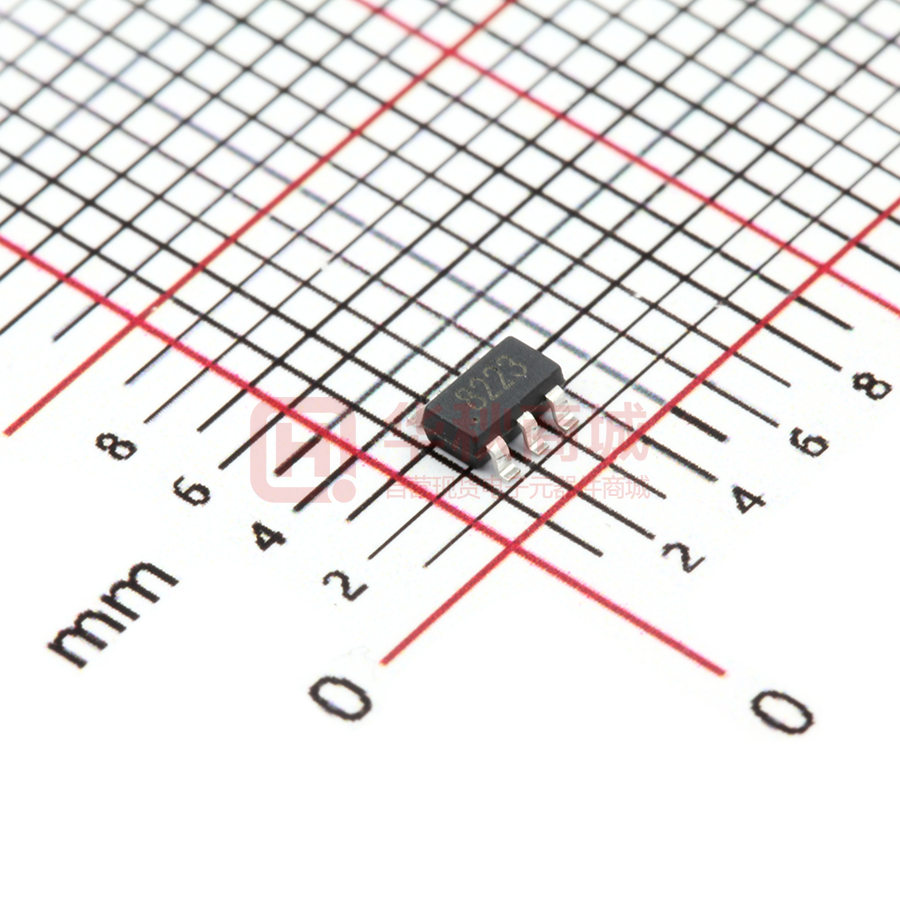

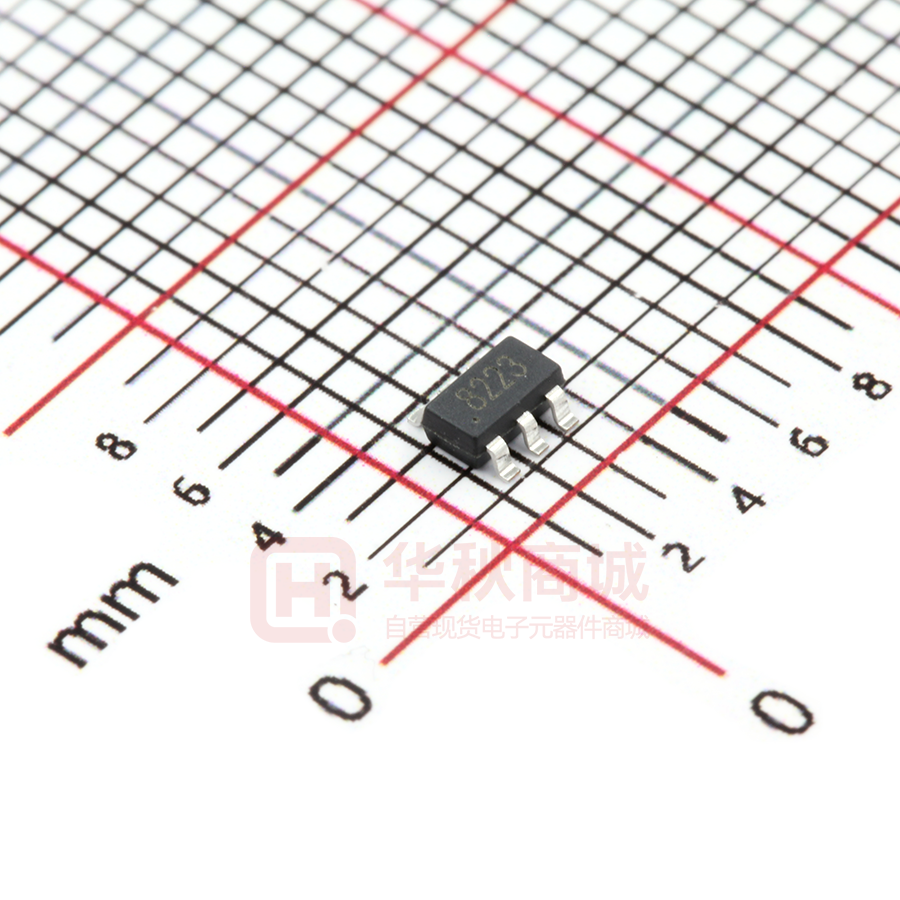

SB8223

单按键触摸 单按键触摸开关 IC SHOUDING SB8223 一、概述 SB8223 是一款单按键触摸及接近感应开关，其用途是替代传统的机械型开关。该 IC 采用 CMOS 工 艺制造，结构简单，性能稳定。该 IC 通过引脚可配置成多种模式，可广泛应用于灯光控制、玩具、家用 电器等产品。 二、特点 ◆ 工作电压：2.0V～5.5V ◆ 最高功耗 11.5uA，低功耗模式仅 1.5uA(均指在 3V 且无负载) ◆ 外部配置引脚设置为多种模式 ◆ 高可靠性，芯片内置去抖动电路，可有效防止外部噪声干扰而导致的误动作 ◆ 可用于玻璃、陶瓷、塑料等介质表面 三、封装示意图 图 1 封装示意图 SB8223 使能最大开启时间功能（最大按键开启时间为75秒） www.shouding.net 1 15SD8223.1 单按键触摸开关 IC 单按键触摸 SHOUDING SB8223 四、引脚描述 表 1 引脚功能描述 NO . PADNAME NO . PADNAME 1 OUT CMOS 输出 4 OLH 输出高/低有效模式选择 2 GND 负电源 5 VDD 正电源 3 TCH TOUCH PAD 输入 6 HLD 保持/同步模式选择 五、功能描述 SB8223 可通过外部配置引脚设置为多种模式。外部配置引脚悬空时，配置位自动设置为默认值 (Default)。 表 2 功能描述表 选 NAME FST HLD OLH SLS MOT 项 功 能 备 =1(Default) 快速模式 =0 低功耗模式 =1 保持模式 =0(Default) 同步模式 =1 输出低电平有效 =0(Default) 输出高电平有效 =1(Default) 采样时间约 1.5ms =0 采样时间约 3.0ms =1(Default) 禁止最大开启时间功能 =0 最大开启时间约 75S(@3V) 注 低功耗模式下触摸检测响应时间将变长 同时控制 OUT 及 ODO 此选项只在同步模式下有效 5.1.1 快速/低功耗模式(FST) 通过对 PIN 脚 FST 的设置，可配置为快速模式或者低功耗模式，当该 PIN 脚悬空时，默认上拉为高 电平，置为快速模式。 芯片设置为 FST=1 (快速模式)时，触摸响应时间约 40ms；设置为 FST=0 (低功耗模式)时，触摸响应 时间约 160ms。快速模式的功耗约为低功耗模式的功耗的 4 倍。 5.1.2 保持/同步模式(HLD) 当 PIN 脚 HLD 悬空时，默认下拉为低电平，置为同步模式。 设置 HLD=0，则选择同步模式，此时 PIN 脚 OUT 及 ODO 的状态与触摸响应同步：只有检测到触摸 时有输出响应；当触摸消失时，OUT 及 ODO 的状态恢复为初始状态。 设置 HLD=1，则选择保持模式，此时 PIN 脚 OUT 及 ODO 的状态受在触摸响应控制下保持，当触摸 消失后仍保持为响应状态；再次触摸并响应后恢复为初始状态，如下图所示。 www.shouding.net 2 15SD8223.1 单按键触摸开关 IC 单按键触摸 SHOUDING TCH TOUCH TOUCH SB8223 TOUCH TOUCH OUT Td1 Td2 Td1 Td2 Td1 Td2 Td2 Td1 ～ TOUCH 图 2 同步模式示意图 TCH TOUCH ～ TOUCH ～ TOUCH OUT Td1 Td1 Td1 Td1 图 3 保持模式示意图 注：Td1 为 TOUCH 响应延迟时间,Td2 为 TOUCH 撤销延迟。 5.1.3 最大开启时间模式(MOT) 此模式只在同步模式下有效，当 PIN 脚 MOT 悬空时，默认上拉高电平，禁止最大开启时间复位功能。 设置 MOT=O，同步模式下触摸响应后，如持续检测到触摸存在达到约 75S(3V)，则自动复位并校准， 同时置 PIN 脚 OUT 及 ODO 为未检测到 TOUCH 的状态。 5.1.4 输出模式选择（OLH、OUT、ODO） SB8223 可设置多种输出模式，当 PIN 脚(OLH)悬空时，默认下拉为低电平，置为高电平有效模式。 表 3 输出模式菜单 OLH OUT ODO 0 触摸响应后输出高电平 触摸响应后漏极开路上拉输出 1 触摸响应后输出低电平 触摸响应后漏极开路下拉输出 5.1.5 灵敏度调节 .1 设置 PIN 脚 SLS。当该 PIN 脚悬空时，默认上拉为高电平，采样时间长度设置为 1.5ms。设置 SLS=0 时，采样时间长度设置为 3.0ms，此时芯片对触摸感应响应的灵敏度高于 SLS=1 时的灵敏度。 .2 外接调节电容 Cj。调节电容值的范围是 0pF～75pF，电容值的增加将导致灵敏度降低。 .3 改变连接到 TCH 的 TOUCH PAD 的面积和形状。如需增加触摸感应灵敏度，可适当增大 TOUCH PAD 的面积；但 TOUCH PAD 面积增大到一定程度后，面积的继续增加几乎不能对灵敏度产生影响。 .4 TOUCH PAD 到 TCH 引脚的导线长度，及 PCB 的布局，都会对灵敏度产生一定的影响。 www.shouding.net 3 15SD8223.1 单按键触摸开关 IC 单按键触摸 SHOUDING SB8223 六、绝对最大值 表 4 工作条件规格表 项 目 符 号 范 围 单 位 工作电压 VDD -0.3～5.5 V 输入/输出电压 VI / VO -0.5～VDD +0.5 V 工作温度 TOPR -20 ~ 70 ℃ 储藏温度 TSTG -40 ~ 125 ℃ 工作电压 VDD -0.3～5.5 V 输入/输出电压 VI / VO -0.5～VDD +0.5 V 所列电压均以 GND 为参考 七、电气参数 表 5 电气参数表 参数 符号 条件 最小值 典型值 最大值 单 工作电压 VDD 2.0 3.0 1.5 5.5 3.5 V 工作电流 IDD TOPR=-20 ~ 70℃ SLS=1 FST=0 SLS=0 2.5 5.0 SLS=1 6.0 8.5 SLS=0 10.0 15.0 50 100 200 kΩ 2 4 － mA FST=1 输入 PIN 上拉电阻 RUP 高电平输出电流(OUT) IOL VOL=0.7V uA 若无特别说明，VDD 为 3.0V﹐环境温度为 25℃,芯片输出无负载 www.shouding.net 4 15SD8223.1 单按键触摸开关 IC 单按键触摸 SHOUDING SB8223 八、引脚位置图 图 4 PAD 脚位图 表 6 脚位分布表 NO. PADNAME X Y NO. PADNAME X Y 1 OUT 488 -275 7 OLH -488 212 2 ODO 488 -165 8 RST -488 99 3 GND 488 -55 9 SLS -488 -17 4 FST 488 55 10 MOT -488 -13 5 5 HLD 488 165 11 TCH -488 -25 2 6 VDD 488 275 www.shouding.net 5 15SD8223.1 单按键触摸开关 IC 单按键触摸 SHOUDING SB8223 九、应用电路图 OUT K1 PAD U1 R1 RES2 J1 1 OUT HLD 6 2 GND VDD 5 3 TCH OLH 4 SB8223 Cj 0-75PF J2 VDD C1 104 图 5 应用电路示意图 以下说明可供应用时参考： .1 Cj 指调节灵敏度的电容，电容值大小 0pF～75pF。 .2 VDD 与 GND 间需并联滤波电容 C0 以消除噪声，建议值 10uF 或更大。供电电源必须稳定，如果电源 电压漂移或者快速变化，可能引起灵敏度漂移或者检测错误。 .3 TOUCH PAD 的形状与面积、以及与 TCH 引脚间导线长度，均会对触摸感应灵敏度产生影响。 .4 从 TOUCH PAD 到 IC 管脚 TCH 不要与其他快速跳变的信号线并行或者与其他线交叉。TOUCH PAD 需用 GROUND 保护，请参考图 6。 图 6 TOUCH PAD 参考画法 .5 以上功能选项脚若选择默认值，建议接到固定电平，如需选择输出同步模式，HLD 脚建议接到 GND。 .6 外围 PCB 电路布线规则具体可参考《电容式触摸按键-PCB 布线》文件。 十、注意： 1. 以上规格如有更新﹐恕不另行通知。请在使用前更新该芯片规格书至最新版本。 2. 对于错误或不恰当操作所导致的后果，我们将不承担责任。 www.shouding.net 6 15SD8223.1
