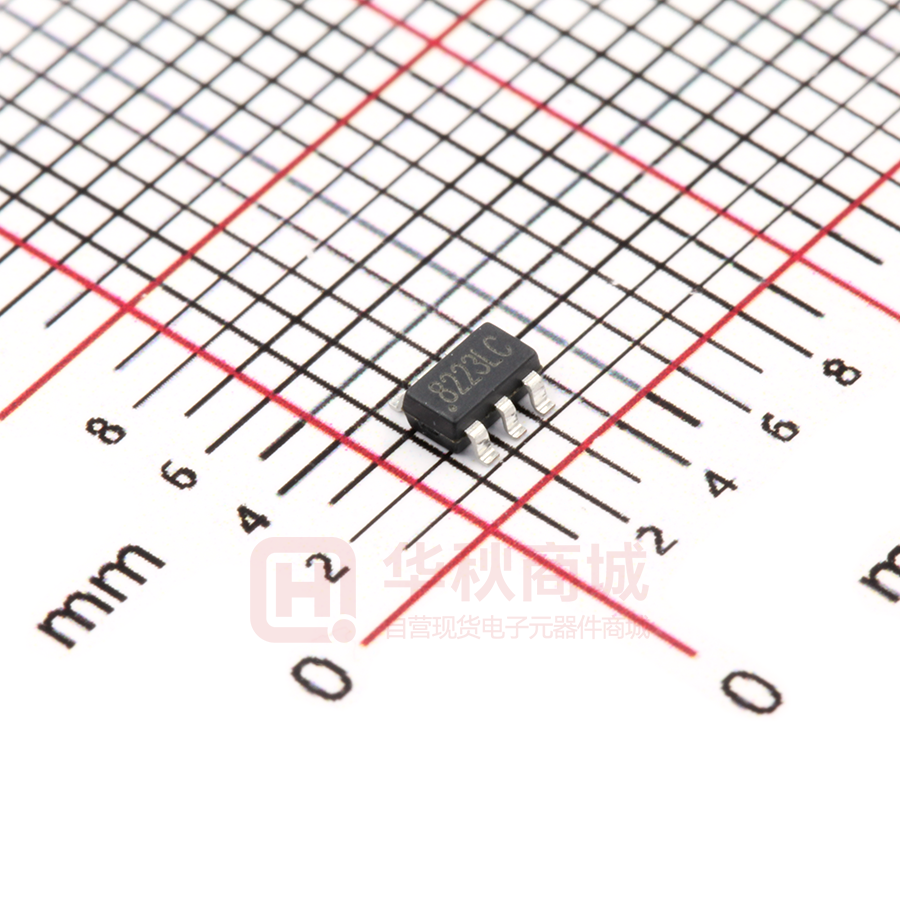

SD8223LC

SHOUDING 单按键触摸开关 IC SD8223L 一、 概述 SD8223L是一款单按键触摸及接近感应开关，其用途是替代传统的机械型开关。该 IC 采用 CMOS 工艺制 造，结构简单，性能稳定。该 IC 通过引脚可配置成多种模式，可广泛应用于灯光控制、玩具、家用电器 等产品。 二、 特点 ‹ 工作电压：2.0V~5.5V ‹ 低功耗模式仅 1.5uA(在 3V 且无负载) ‹ 电源稳定后，0.5S 内完成上电初始化 ‹ 外部配置引脚设置为多种模式 ‹ 内置稳压电路，可配置启用或禁止 ‹ 灵敏度自动校准功能，工作环境发生变化可以快速自动适应 ‹ 高可靠性，芯片内置去抖动电路，可有效防止外部噪声干扰而导致的误动作 ‹ 可用于玻璃、陶瓷、塑料等介质表面 ‹ 超小 SOT23-6 封装 三、 功能模块图 www.shouding.net 1 15.1.SD8223L 单按键触摸开关 IC SHOUDING SD8223L 四、 封装及引脚描述 8223LC 8223LB SD8223LB SD8223LC SD8223LB 与SD8223LC区别： SD8223LB 使能最大开启时间功能（最大按键开启时间为75秒） SD8223LC 使能最大开启时间功能（最大按键开启时间为10秒） N O. PADNAME N O. PADNAME 1 OUT CMOS 输出 4 OLH 输出高/低有效模式选 择 2 GND 负电源 5 VDD 正电源 3 TCH TOUCH PAD 输入 6 HLD 保持/同步模式选择 五、 功能描述 SD8223L 可通过外部配置引脚设置为多种模式。外部配置引脚悬空时，配置位自动设置为默认值 (Default)。 名称 FST HLD OLH SLS MOT REGE N 选 项 功 能 =1(Default) 快速模式 =0 低功耗模式 =1 保持模式 =0(Default) 同步模式 =1 输出低电平有效 =0(Default) 输出高电平有效 =1(Default) 采样时间约 1.5ms =0 采样时间约 3.0ms =1(Default) 禁止最大开启时间功能 =0 最大开启时间约 75S(@3V) =0(Default) 禁止内部稳压电路 =1 开启内部稳压电路 www.shouding.net 备 注 低功耗模式下触摸检测响应时间将变长 同时控制 OUT 及 ODO 2 此选项只在同步模式下有效 15.1.SD8223L 单按键触摸开关 IC SHOUDING SD8223L 1 快速/低功耗模式(FST) 通过对 PIN 脚 FST 的设置，可配置为快速模式或者低功耗模式，当该 PIN 脚悬空时，默认上拉为高 电平，置为快速模式。 芯片设置为 FST=1 (快速模式)时，触摸响应时间约 40ms；设置为 FST=0 (低功耗模式)时，触摸响应 时间约 160ms。快速模式的功耗约为低功耗模式的功耗的 4 倍。 2 保持/同步模式(HLD) 当 PIN 脚 HLD 悬空时，默认下拉为低电平，置为同步模式。 设置 HLD=0，则选择同步模式，此时 PIN 脚 OUT 及 ODO 的状态与触摸响应同步：只有检测到触摸 时有输出响应；当触摸消失时，OUT 及 ODO 的状态恢复为初始状态。 设置 HLD=1，则选择保持模式，此时 PIN 脚 OUT 及 ODO 的状态受在触摸响应控制下保持，当触摸 消失后仍保持为响应状态；再次触摸并响应后恢复为初始状态，如下图所示。 TCH TOUCH TOUCH TOUCH TOUCH OUT Td1 Td2 Td1 Td2 Td1 Td2 Td1 Td2 同步模式示意图 TCH TOUCH ～ ～ TOUCH TOUCH ～ TOUCH OUT Td1 Td1 Td1 Td1 保持模式示意图 注：Td1 为 TOUCH 响应延迟时间,Td2 为 TOUCH 撤销延迟。 3 最大开启时间模式(MOT) 此模式只在同步模式下有效，当 PIN 脚 MOT 悬空时，默认上拉高电平，禁止最大开启时间复位功能。 设置 MOT=0，同步模式下触摸响应后，如持续检测到触摸存在达到约 75S(3V)，则自动复位并校准， 同时置 PIN 脚 OUT 及 ODO 为未检测到 TOUCH 的状态。 www.shouding.net 3 15.1.SD8223L 单按键触摸开关 IC SHOUDING SD8223L 4 输出模式选择（OLH、OUT、ODO） 可设置多种输出模式，当 PIN 脚(OLH)悬空时，默认下拉为低电平，置为高电平有效模式。 OLH ODO OUT 0 触摸响应后输出高电平 触摸响应后漏极开路上拉输出 1 触摸响应后输出低电平 触摸响应后漏极开路下拉输出 5 内部稳压电路启用/禁用选择 IC 有内部稳压电路，通过 REGEN 引脚可以选择是否启用内部稳压电路。 当 REGEN 引脚悬空，默认下拉为低电平，则禁用内部稳压电路，当禁用内部稳压电路时，VREG 端 口必须与外部 VDD 相连接。 设置 REGEN=1 时，启用内部稳压电路。 6 灵敏度调节 6-1 设置 PIN 脚 SLS 当 SLS 脚悬空时，默认上拉为高电平，采样时间长度设置为 1.5ms。设置 SLS=0 时，采样时间 长度设置为 3.0ms，此时芯片对触摸感应响应的灵敏度高于 SLS 脚悬空时的灵敏度。 6-2 外接调节电容 Cj 调节电容值的范围是 0pF～75pF，电容值的增加将导致灵敏度降低。 6-3 改变连接到 TCH 的 TOUCH PAD 的面积和形状 如需增加触摸感应灵敏度，可适当增大 TOUCH PAD 的面积；但 TOUCH PAD 面积增大到一定 程度后，面积的继续增加几乎不能对灵敏度产生影响。 6-4 TOUCH PAD 到 TCH 引脚的导线长度及 PCB 的布局，都会对灵敏度产生一定的影响。 六、绝对最大值 （所有电压以 GND 为参考） 项目 符号 额定值 单位 供给电压 VDD -0.3 ~ 5.5 V 输入/输出电压 VI / VO GND-0.3 ~ VDD+0.3 V 工作温度 TDD 0 ~ 70 ℃ 储藏温度 TST -20 ~ 125 ℃ www.shouding.net 4 15.1.SD8223L 单按键触摸开关 IC SHOUDING 七、电气参数 SD8223L （所有电压以 GND 为参考﹐VDD=3.0V，环境温度为 25℃ ） 参数 符号 条件 最小值 工作电压 VDD 禁用内部稳压电路 2.0 5.5 V 工作电压 VDD 启用内部稳压电路 2.4 5.5 V 内部稳压电路输出 VREG 2.4 V 静态工作电流 （启用内部稳压电路） IDD 2.2 典型值 最大值 2.3 单位 低功耗模式 SLS=1 1.5 μA （FST=0） SLS=0 1.8 μA SLS=1 4.7 μA SLS=0 6.8 μA 快速模式（FST=1） 输入引脚 VIL 输入低电压范围 0 0.2 VDD 输入引脚 VIH 输入高电压范围 0.8 1.0 VDD 输出引脚灌电流 IoL VDD=3V, VOL=1.0V 6.7 mA 输出引脚拉电流 IoH VDD=3V, VOH=2.0V 5.1 mA www.shouding.net 5 15.1.SD8223L SHOUDING 单按键触摸开关 IC SD8223L 八、引脚排列图 衬底接 GND NO. PAD NAME X Y NO. PAD NAME X Y A1 OUT 491 -331 A8 REGEN -34 336 A2 ODO 491 -219 A9 OLH -490 70 A3 GND 491 -109 A10 RST -490 -33 A4 FST 491 1 A11 SLS -490 -137 A5 HLD 491 111 A12 MOT -490 -241 A6 VDD 491 221 A13 TCH -490 -345 A7 VREG 322 345 NO. PAD NAME X Y NO. PAD NAME X Y B1 F5 -605 309 B4 F2 -605 51 B2 F4 -605 223 B5 F1 -605 -34 B3 F3 -605 137 B6 -605 -120 www.shouding.net 6 15.1.SD8223L SHOUDING 单按键触摸开关 IC SD8223L 九、应用电路图 OUT K1 PAD U1 R1 RES2 Cj 0-75PF VDD J1 1 OUT HLD 6 2 GND VDD 5 3 TCH OLH 4 SD8223L J2 C1 104 注：1. Cj 指调节灵敏度的电容，电容值大小 0pF～75pF。 2．VDD 与 GND 间需并联滤波电容 C0 以消除噪声，建议值 10uF 或更大。供电电源必须稳定， 如果电源电压漂移或者快速变化，可能引起灵敏度漂移或者检测错误。 3．TOUCH PAD 的形状与面积、以及与 TCH 引脚间导线长度，均会对触摸感应灵敏度产生影响。 4． 从 TOUCH PAD 到 IC 管脚 TCH 不要与其他快速跳变的信号线并行或者与其他线交叉。 TOUCH PAD 需用 GND 保护，请参考下图。 5. 外围 PCB 电路布线规则具体可参考《电容式触摸按键-PCB 布线》文件。 6. 以上功能选项脚若选择默认值，建议接到固定电平，如需选择输出同步模式，HLD 脚建议接 到 GND。 十、注意： 1.以上信息如有更新，将不另作通知，请用户在使用前先确定手中的数据是否为最新版本。 2.对于错误或不恰当操作所导致的后果，我们将不承担责任。 www.shouding.net 7 15.1.SD8223L
